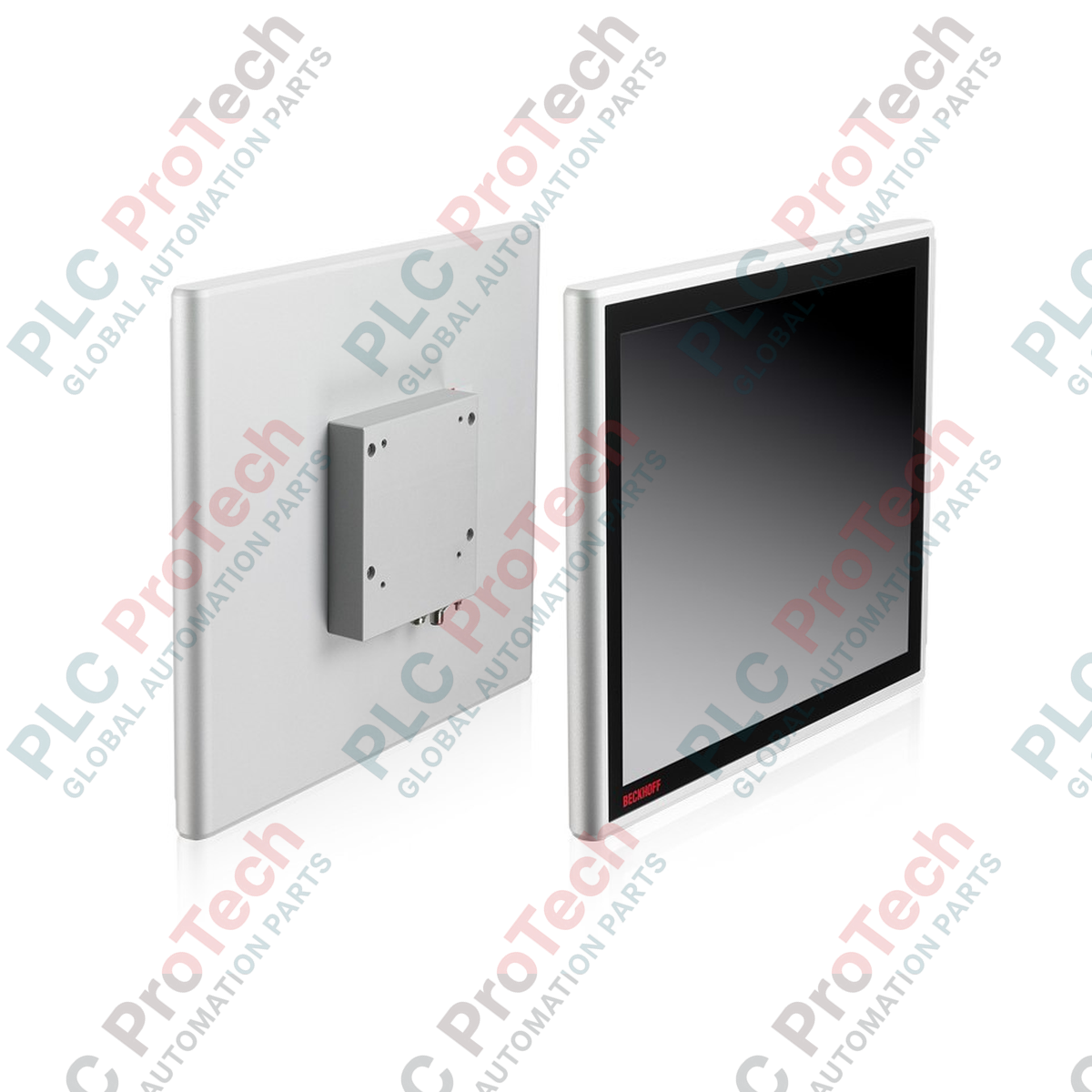

BECKHOFF CPX3919-0010 CPX Serie Multi-Touch-Bedienpanel

Beschreibung

Mit einer robusten Visualisierung und einer Architektur für die Einkabelverbindung in industriellen Gefahrenbereichen fungiert das Beckhoff CPX3919-0010 als leistungsstarke Bedienerschnittstelle in klassifizierten Bereichen der Zonen 2 und 22. Dieses Bedienpanel der CPX-Serie kombiniert ein 21,5-Zoll-Breitbilddisplay mit kapazitiven Multi-Touch-Funktionen und ist in einem langlebigen, korrosionsbeständigen Aluminiumgehäuse mit einer Verbundglasfront untergebracht.

Die Integration der Technologie CP-Link 4 (One Cable Display Link) ermöglicht die Übertragung von Videosignalen (DVI), USB-2.0-Daten (bis zu 100 Mbit/s) und Strom über Entfernungen von bis zu 100 Metern über ein einziges Cat.-6A-Netzwerkkabel. Abhängig vom vorgeschalteten Sendermodul kann die Stromversorgung direkt über die CP-Link-4-Verbindung oder über eine separate 24-V-DC-Stromquelle mittels dedizierter IP65-zertifizierter M12-Rundsteckverbinder erfolgen.

Merkmale

• 21,5-Zoll-Breitbilddisplay mit einer Auflösung von 1920 x 1080 Pixeln.
• Kapazitiver Multi-Finger-Touchscreen hinter einer schützenden Verbundglasfront.
• Robuster IP65-Schutz des gesamten Gehäuses, geeignet für anspruchsvolle Umgebungen.
• Integrierte CP-Link-4-Technologie für saubere Einkabelinstallationen über bis zu 100 Meter.
• Explosionsgeschütztes Aluminiumgehäuse, zertifiziert nach internationalen Normen für Gefahrenbereiche.
• Starre mechanische Montageschnittstelle mit 4 x M6-Gewindebohrungen im Rastermaß 100 x 100 mm.

Anwendungen

• Öl-, Gas- und petrochemische Raffinerieanlagen.
• Pharmazeutische Produktionsanlagen und Reinraumanwendungen.
• Chemische Verarbeitungsanlagen und Bereiche zur Verarbeitung gefährlicher Stoffe.
• Mühlen, Getreidehandhabung und staubbelastete industrielle Umgebungen.

Technische Daten

Anschlüsse und Schnittstellen

Installationshinweise

• Stellen Sie sicher, dass der Adapter für den mechanischen Montagearm fest an den 4 x M6-Gewindebohrungen im standardmäßigen Layout 100 x 100 mm befestigt ist.
• Verwenden Sie hochwertige, geschirmte Cat.-6A-Kabel, um eine zuverlässige CP-Link-4-Übertragung und eine Stromversorgung über das Kabel über bis zu 100 Meter zu gewährleisten.
• Überprüfen Sie, dass alle M12-Steckverbinder vollständig festgezogen sind, um die IP65-Abdichtung und die Sicherheitsklassifizierungen des Geräts in explosionsgefährdeten Atmosphären aufrechtzuerhalten.
• Sorgen Sie gemäß den örtlichen Sicherheitsnormen für explosionsgefährdete Umgebungen (Zone 2/22) für eine geeignete Funktionserdung.

Konformität und Zertifizierungen

• CE / UL: Konform
• ATEX Zone 2/22: II 3 G Ex nA IIC T5 Gc, II 3 D Ex tc IIIC T100 °C Dc
• IECEx Zone 2/22: Ex nA IIC T5 Gc, Ex tc IIIC T100 °C Dc
• cFMus Class Division 2: Class I, II, III, Division 2, Groups A, B, C, D, F, and G
• cFMus Zone 2/22: Class I, Zone 2, AEx ec IIC T5 Gc; Zone 22, AEx tc IIIB T100 °C Dc
