Beckhoff CX1010-0020 Basis-CPU-Modul CX1010

SKU CX1010-0020

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: CX1010-0020
Herkunftsland:Deutschland
Produkttyp: PLC-CPU-Module
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 58 mm x 120 mm x 91 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Für die Montage auf DIN-Schienen in industriellen Steuerungsumgebungen entwickelt, dient der Beckhoff CX1010-0020 als zentrale Verarbeitungseinheit des Embedded-PC-Systems CX1010. Dieses Modul integriert einen Intel-Pentium-MMX-kompatiblen Prozessor mit 500 MHz zur Ausführung deterministischer Steuerungsaufgaben und Kommunikationsprotokolle. Die Konstruktion ohne bewegliche Teile setzt auf passive Konvektionskühlung und einen Solid-State-Compact-Flash-Speicher, um langfristige Zuverlässigkeit in anspruchsvollen Automatisierungsarchitekturen zu gewährleisten.

Wichtige Merkmale

Rechenkern: Intel-Pentium-MMX-kompatibler Prozessor mit 500 MHz für die effiziente Ausführung von Steuerungslogik.
Speicherarchitektur: Ausgestattet mit 256 MB DDR-RAM (nicht erweiterbar) und einem dedizierten Compact-Flash-Steckplatz Typ II (128-MB-Karte im Lieferumfang enthalten).
Integrierte Konnektivität: Verfügt über einen RJ45-Ethernet-Anschluss für Kommunikationsschnittstellen mit 10/100 Mbit/s.
Modularer Ausbau: Nutzt einen 16-Bit-ISA-Systembus (PC/104) zur direkten Kopplung mit CX-Serien-Stromversorgungs- und I/O-Modulen.

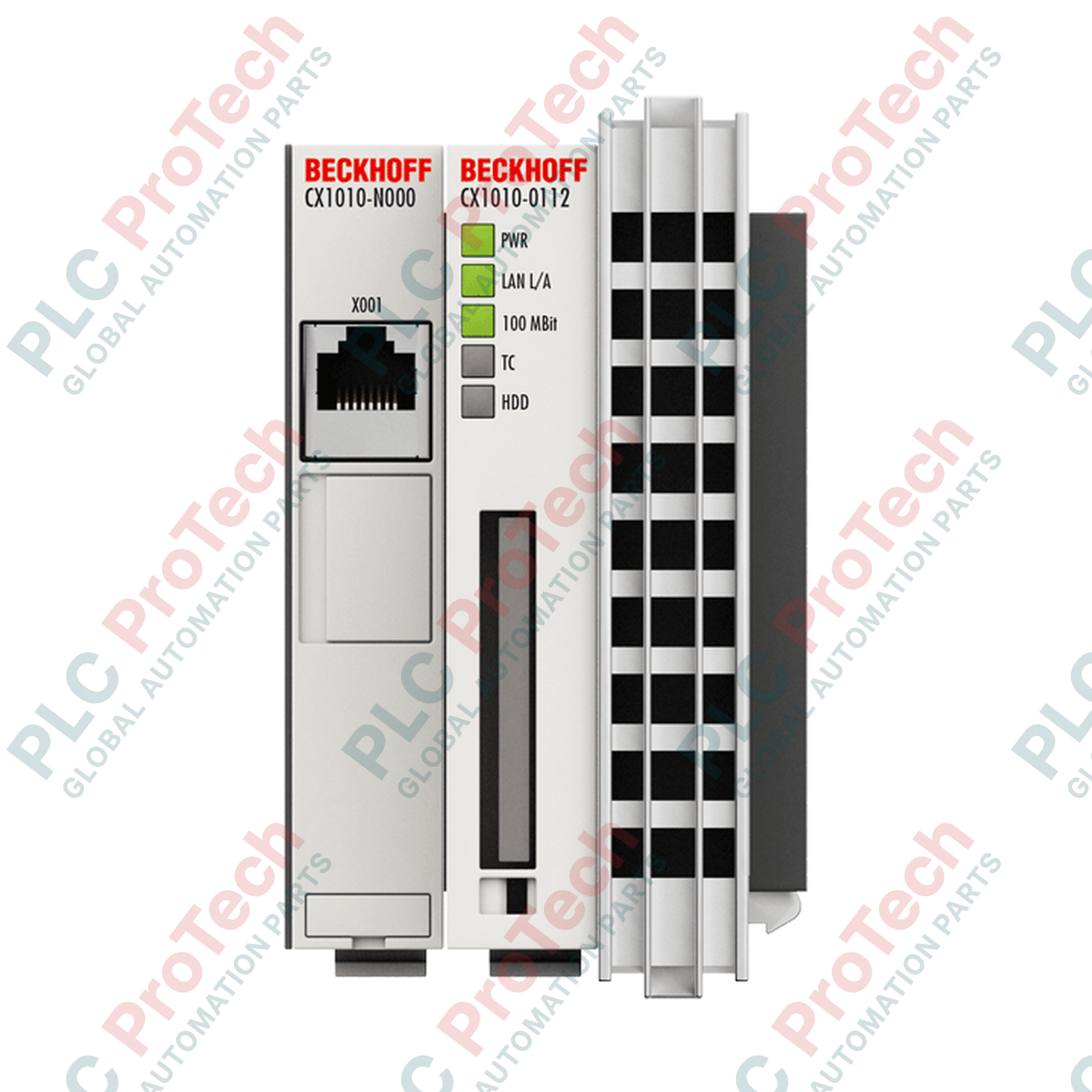

Diagnose-LEDs: Dedizierte physische Anzeigen für Betriebsstatus, LAN-Geschwindigkeit, LAN-Aktivität, TwinCAT-Status und Zugriff auf den Flash-Speicher.

Industrielle Anwendungen

Fabrikautomation und verteilte Maschinensteuerungssysteme.
Prozessüberwachung und Datenerfassung in Fertigungslinien.
Gebäudeautomation und Infrastrukturnetzwerke für Steuerungsaufgaben.
Individueller OEM-Maschinenbau mit kompakten, auf DIN-Schiene montierten Steuerungsknoten.

Technische Daten

Hersteller	Beckhoff
Modellnummer	CX1010-0020
Prozessor	Kompatibel mit Intel Pentium MMX, 500 MHz (1 Kern)
Arbeitsspeicher	256 MB DDR-RAM (nicht erweiterbar)
Flash-Speicher	Compact-Flash-Steckplatz Typ II, 128-MB-Karte im Lieferumfang enthalten (erweiterbar)
Netzwerkschnittstellen	1 x RJ45 (10/100 Mbit/s)
Systembusverbindung	16-Bit-ISA (PC/104)
I/O-Anschlusstyp	Über das CX1100-Stromversorgungsmodul (unterstützt E-Bus, K-Bus, K-Bus/IP-Link)
Stromversorgungseingang	Über den Systembus (erfordert CX1100-xxxx Stromversorgungsmodul)
Max. Leistungsaufnahme	8 W
Betriebssystem	Microsoft Windows Embedded Standard 2009
Steuerungssoftware	TwinCAT nicht vorinstalliert
Betriebstemperatur	0 bis 50 °C
Lagertemperatur	-25 bis 85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-Emission	Entspricht EN 61000-6-2 / EN 61000-6-4
Abmessungen (B x H x T)	58 mm x 120 mm x 91 mm
Nettogewicht	355 g
Versandgewicht	2,0 kg
Zulassungen	CE, UL

Anschlüsse und Schnittstellen

Schnittstelle / Anschluss	Bauform	Funktionszuordnung
LAN-Anschluss	RJ45 (8-polig)	10/100-Mbit/s-Ethernetverbindung für Hostkommunikation und Programmierung
Compact-Flash-Steckplatz	CF Typ II mit Auswurfmechanismus	Halbleiterspeicher für Betriebssystem, Laufzeitumgebung und Benutzerdaten der Anwendung
Systembusverbindung	PC/104 (16-Bit-ISA)	Interne Daten- und Stromschnittstelle zu benachbarten CX1100-Stromversorgungsmodulen

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Das CX1010-0020 benötigt für den Betrieb ein passendes CX1100-xxxx-Stromversorgungsmodul (z. B. CX1100-0002 oder CX1100-0003), da es kein integriertes Stromversorgungsgerät besitzt. Beim Austausch älterer Module der CX1000-Serie ist zu beachten, dass der CX1010 zwar einen ähnlichen Formfaktor aufweist, jedoch eine neuere Chipsatzarchitektur verwendet. Stellen Sie sicher, dass Ihre TwinCAT-Konfiguration aktualisiert wurde, um die richtige CPU-Architektur zu verwenden.

Anwendungsfallen und technische Hinweise

Da dieses Modul Windows Embedded Standard 2009 ausführt, können schreibintensive Anwendungen die Compact-Flash-Karte vorzeitig verschleißen. Es wird dringend empfohlen, den Enhanced Write Filter (EWF) oder den File-Based Write Filter (FBWF) in der Betriebssystemkonfiguration zu implementieren, um Schreibvorgänge in den RAM umzuleiten und dadurch die physischen Sektoren der CF-Karte vor übermäßigen Schreibzyklen zu schützen.

Hinweise zur Inbetriebnahme und Verdrahtung

Überprüfen Sie vor der Inbetriebnahme stets, ob die interne Batterie (die die Systemuhr puffert) funktionsfähig ist, insbesondere wenn das Gerät gelagert wurde. Eine entladene Batterie kann beim Start zu Fehlern bei der Zeitsynchronisierung des Systems führen und dadurch deterministische Protokolldateien beeinträchtigen. Die Batterie kann vor Ort ausgetauscht werden und befindet sich hinter der Frontabdeckung.

Installationsrichtlinien

WICHTIGER WARNHINWEIS

Schalten Sie das gesamte System spannungsfrei, bevor Sie Module montieren, demontieren oder Modulverbindungen ändern. Wird die Stromversorgung vor dem Trennen des PC/104-Systembusses nicht vollständig isoliert, kann dies zu dauerhaften elektrischen Schäden an den internen ISA-Bus-Pins der CPU und den angeschlossenen I/O-Anschlüssen führen.

1

Montieren Sie das CX1010-0020-CPU-Modul senkrecht auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715), um eine ordnungsgemäße passive Konvektionskühlung zu ermöglichen.

2

Richten Sie das CPU-Modul aus und schieben Sie es seitlich entlang der DIN-Schiene, um es mit dem CX1100-Stromversorgungsmodul zu koppeln. Stellen Sie sicher, dass die PC/104-Bussteckverbinder reibungslos ineinandergreifen, und verriegeln Sie die Module mit dem integrierten Verriegelungsmechanismus.

3

Stecken Sie die 128-MB-Compact-Flash-Karte mit dem Betriebssystem in den CF-Steckplatz, bis sie sicher einrastet.

4

Verbinden Sie das RJ45-Ethernetkabel mit dem LAN-Anschluss und legen Sie 24 V Gleichspannung an das gekoppelte CX1100-Stromversorgungsmodul an, um den Startvorgang einzuleiten.

FAQ

Enthält der CX1010-0020 eine vorinstallierte TwinCAT-Lizenz?

Nein, diese spezifische Modellkonfiguration wird nicht mit einer vorinstallierten TwinCAT-Laufzeitumgebung geliefert. Die passende TwinCAT-Softwareversion muss separat lizenziert und installiert werden.

Kann der 256 MB große DDR-RAM dieses Moduls aufgerüstet werden?

Nein, der 256 MB große DDR-RAM ist direkt auf der Hauptplatine integriert und kann nicht erweitert oder aufgerüstet werden.

Welches Stromversorgungsmodul ist für den Betrieb dieser CPU erforderlich?

Das CPU-Modul verfügt über keine integrierte Stromversorgung. Es muss über den PC/104-Systembus physisch mit einem Stromversorgungsmodul der Serie CX1100-xxxx verbunden werden, um mit Strom versorgt zu werden.
