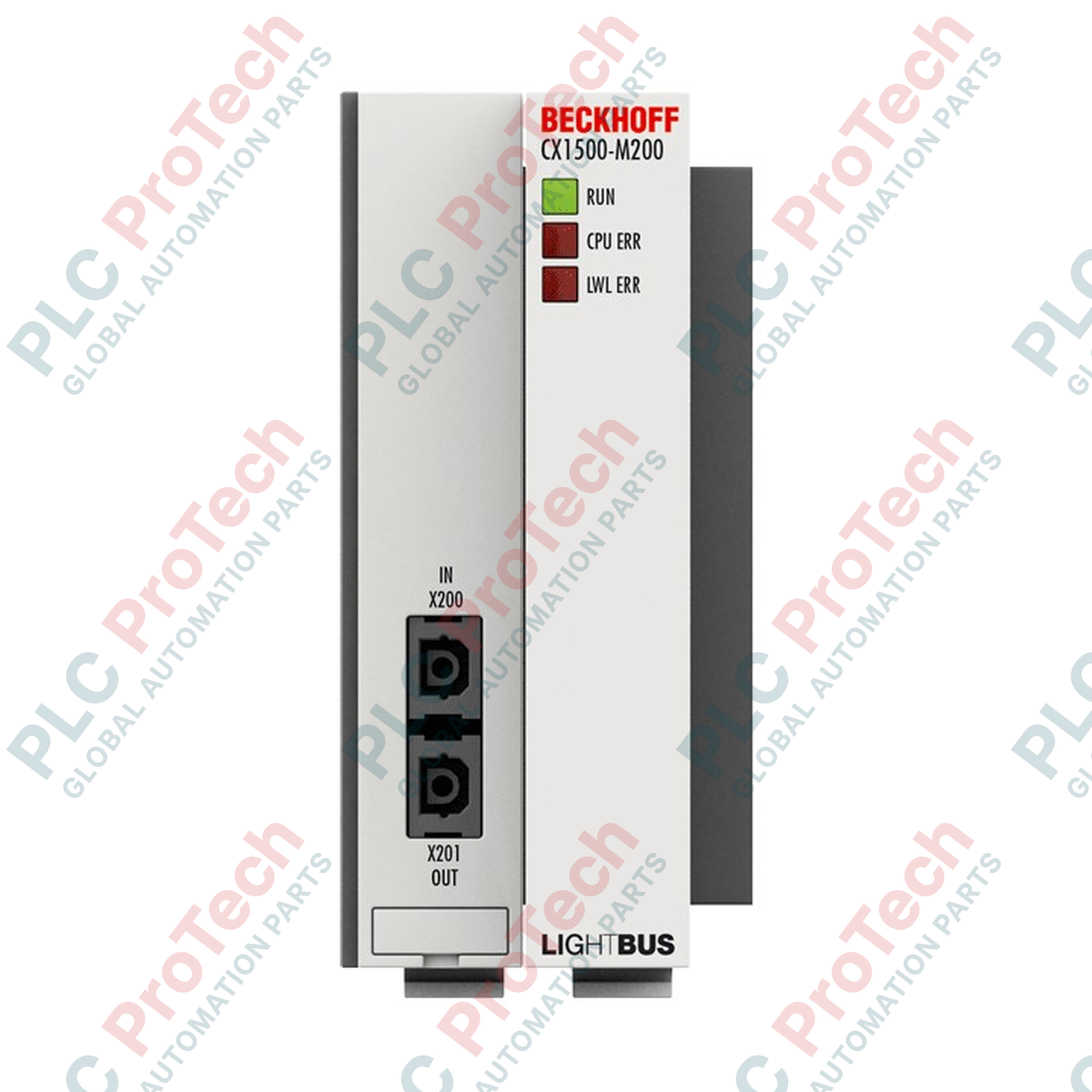

Beckhoff CX1500-M200 Verbindungsmodul für Lightbus-Master der CX-Serie

SKU CX1500-M200

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF
  • Produkt-Nr.: CX1500-M200
  • Herkunft Deutschland
  • Produkttyp: SPS-Kommunikationsmodule
  • Zahlung: T/T, Western Union
  • Gewicht: 0.5 kg
  • Abmessungen: 38 mm x 100 mm x 91 mm
  • Versandhafen: Xiamen
  • Garantie: 12 Monate

Tags

Menge

Produktbeschreibung

Beschreibung

Für die nahtlose Integration in modulare industrielle Steuerungsumgebungen entwickelt, ermöglicht die Beckhoff CX1500-M200-Feldbusmaster-Anschaltung eine schnelle Lightbus-Kommunikation direkt von einer kompatiblen CPU der CX-Serie. Durch den Einsatz von physikalischen Schichten mit Lichtwellenleitern gewährleistet dieses Schnittstellenmodul eine vollständige elektrische Trennung und eine hervorragende Störfestigkeit in verteilten Feldbussystemen. Die Integration mit der Host-Steuerung erfolgt über eine breitbandige 2-kByte-DPRAM-Schnittstelle auf Basis einer ISA-Plug-and-Play-Architektur und ermöglicht schnelle zyklische Datenaustausche. Das Gerät eignet sich ideal für synchronisierte Bewegungen und verteilte I/O-Systeme und unterstützt je nach Anwendungsanforderungen sowohl den Freilauf- als auch den synchronisierten Prozessdatenkommunikationsmodus.

Merkmale

  • Hochgeschwindigkeitsübertragung: Unterstützt eine feste Datenübertragungsrate von 2,5 Mbaud und kann 32 Bit Prozessdaten in 25 Mikrosekunden zyklisch übertragen.
  • Physikalische Schicht mit Lichtwellenleitern: Ausgestattet mit zwei Lichtwellenleiterschnittstellen zur Vermeidung elektromagnetischer Störungen und von Masseschleifen.
  • Hohe Netzwerkkapazität: Verwaltet bis zu 254 separate Knoten mit einer Gesamtkapazität von bis zu 65.280 industriellen I/O-Punkten.
  • TwinCAT-Integration: Direkte Hardwaretreiberkompatibilität mit der Softwareplattform TwinCAT 2 für eine vereinfachte Systemkonfiguration.
  • Industrielle Robustheit: Robustes IP20-Gehäuse, ausgelegt für raue mechanische Vibrations- und thermische Umgebungen.

Anwendungen

  • Hochgeschwindigkeits-Synchronisierung mehrachsiger Bewegungen über Lichtwellenleiterringe.
  • Industrielle Produktionsanlagen mit starker elektromagnetischer Belastung und Störungen.
  • Verteilte Telemetriesysteme und hochdichte I/O-Netzwerke über große Entfernungen.
  • Nachrüstung und Wartung älterer Maschinen mit TwinCAT-2-Steuerungsarchitekturen.

Technische Daten

Parameter Spezifikationswert
Hersteller Beckhoff
Modell-/Artikelnummer CX1500-M200
Feldbussystem Lightbus
Datenübertragungsrate 2,5 Mbaud
Zykluszeit der Prozessdaten 32 Bit in 25 Mikrosekunden
Busschnittstelle 2 x Lichtwellenleiteranschlüsse
Maximale Knotenanzahl 254 Knoten (max. 65.280 I/O-Punkte)
CPU-Schnittstelle ISA-Plug-and-Play, 2 kByte DPRAM
Max. Verlustleistung 2 W
Betriebstemperatur 0 bis +55 °C
Lagertemperatur -25 bis +85 °C
Relative Luftfeuchtigkeit 95 %, nicht kondensierend
Schutzart IP20
Treiberunterstützung Nur mit TwinCAT 2 kompatibel
Vibrations-/Schockfestigkeit Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-Störaussendung Entspricht EN 61000-6-2 / EN 61000-6-4
Zulassungen CE, UL
Abmessungen (B x H x T) 38 mm x 100 mm x 91 mm
Nettogewicht 190 g
Versandgewicht (berechnet) 2,0 kg

Anschlüsse und Schnittstellen

Anschluss- / Schnittstellentyp Funktion / Zuordnung
Optischer Anschluss 1 (Tx) Optischer Lightbus-Senderanschluss zum Ringnetzwerk.
Optischer Anschluss 2 (Rx) Optischer Lightbus-Empfängeranschluss zum Schließen des Ringkreises.
Rückwandplatinen-Schnittstelle Integrierter PC104/ISA-Bus für die physische Verbindung und Stromverteilung von der CX-CPU.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der CX1500-M200 ist ausschließlich für Hardwarekonfigurationen der CX-Serie vorgesehen, die unter TwinCAT 2-Laufzeitumgebungen betrieben werden. Aufgrund der hardwareseitigen Abhängigkeiten des älteren ISA-DPRAM-Adressraums kann er unter TwinCAT 3 weder zugeordnet noch konfiguriert werden. Stellen Sie sicher, dass Ihre System-CPU PC104-Erweiterungskanäle unterstützt, bevor Sie Ersatzgeräte entwickeln.

Anwendungsfehler und technische Hinweise

Beachten Sie beim Verlegen von Glasfaserkabeln für den Lightbus-Ring strikt den vom Hersteller angegebenen Mindestbiegeradius. Knicke oder übermäßiges Biegen der Glasfasern verursachen eine kritische Dämpfung des Lichtsignals, was zu sporadischen CRC-Fehlern (zyklische Redundanzprüfung) oder einem vollständigen Ausfall der Bussynchronisierung führt.

Tipps zur Inbetriebnahme und Verdrahtung

Schalten Sie den Steuerungsstapel vor der Reinigung oder dem Einsetzen von Glasfasersteckverbindern immer spannungsfrei. Das Eindringen von Staub in die aktiven physikalischen Transceiver kann die Lichtleistung dauerhaft beeinträchtigen. Überprüfen Sie vor der ersten Inbetriebnahme die mechanische Ausrichtung des CPU-Erweiterungssteckverbinders, um verbogene Pins auf der Rückwandplatine zu vermeiden.

Installationsrichtlinien

KRITISCHE WARNUNG:

Trennen und sperren Sie alle Stromquellen, die den Host-Controller und die angeschlossenen Feldgeräte versorgen, bevor Sie mit dem Einsetzen oder Entfernen des Moduls beginnen. Wird das gesamte System nicht vollständig spannungsfrei geschaltet, kann dies die empfindliche DPRAM-Physical-Layer des Host-CPU beschädigen und zum Erlöschen Ihrer Garantie führen.

1
Schalten Sie den Hauptschaltschrank spannungsfrei und überprüfen Sie, dass in keinen Hilfsversorgungsleitungen Restenergie vorhanden ist.
2
Montieren Sie das Modul direkt auf der Standard-DIN-Schiene (TS35), indem Sie es in Richtung des CX-Controllerstapels schieben, bis die Rückwandplatinenkontakte fest ineinandergreifen.
3
Sichern Sie den Stapel, indem Sie an beiden Seiten des montierten Systems Endhalterungen einrasten, um ein seitliches Verschieben oder eine mechanische Trennung zu verhindern.
4
Verbinden Sie die ankommenden und abgehenden Glasfaserkabel und stellen Sie sicher, dass die Tx-Leitung (Senden) mit dem entsprechenden Rx-Anschluss (Empfangen) des benachbarten Feldknotens verbunden ist.
Versand & Rückgabe

Globaler Expressversand

  • Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
  • Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

  • 30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
  • 12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
FAQ
Ist dieses Lightbus-Modul mit TwinCAT 3 kompatibel?
Nein, dieses Anschlussmodul ist ausschließlich mit TwinCAT 2 kompatibel und unterstützt aufgrund der veralteten Treiberstrukturen keine TwinCAT 3-Umgebungen.
Wie hoch ist die maximale Knotenzahl des Systems?
Die Master-Schnittstelle kann bis zu 254 Knoten steuern und unterstützt maximal 65.280 physikalische I/O-Punkte.
Wie sind die Schnittstellenzykluszeiten für Prozessdaten?
Das Modul überträgt 32 Bit Prozessdaten in 25 Mikrosekunden bei einer physikalischen Baudrate von 2,5 Mbaud.
Welche Art von Verkabelung wird für die Busschnittstelle benötigt?
Es werden Standard-Glasfaserkabel (2x Schnittstellenports) benötigt, die die Lightbus-Ringkonfiguration unterstützen.
