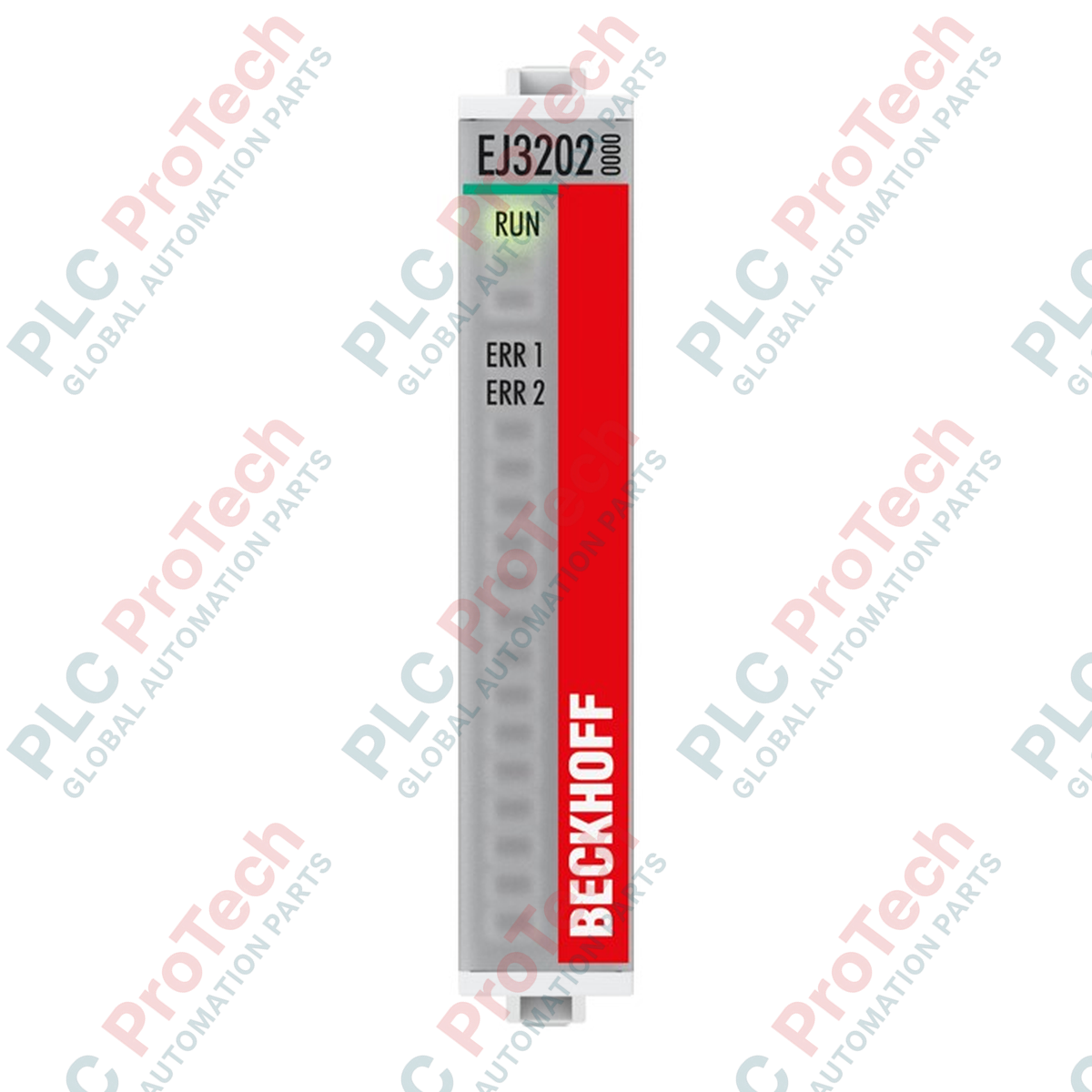

Beckhoff EJ3202 EtherCAT-Steckmodul

Beschreibung

Der für hochpräzise Temperaturmessungen in verteilten Steuerungsarchitekturen entwickelte Beckhoff EJ3202 ist ein zweikanaliges EtherCAT-Steckmodul zur direkten Montage auf anwendungsspezifischen Signalverteilungsplatinen. Dieses platzsparende Modul ermöglicht den direkten Anschluss von Widerstandstemperaturfühlern (RTD) über 2- oder 3-Leiter-Verkabelung. Durch die Unterstützung einer breiten Palette von RTD-Sensoren wie Pt100, Pt1000 und Ni100 liefert das Modul hochpräzise Temperaturmessungen direkt im EtherCAT-Kommunikationsnetzwerk und eignet sich damit besonders für anspruchsvolle industrielle Maschinen- und Automatisierungsumgebungen.

Merkmale

• Zwei unabhängige Kanäle für RTD-Eingänge.
• Unterstützt 2- und 3-Leiter-Anschlusskonfigurationen (standardmäßig 2-Leiter).
• Kompatibel mit einer Vielzahl von Temperatursensoren: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 und KTY-Sensoren.
• Integrierter Digitalfilter und konfigurierbare Grenzwertüberwachung für eine verbesserte Prozesssteuerung.
• Direkte Installation auf Signalverteilungsplatinen der EJ-Serie, wodurch die Verdrahtungskomplexität und der Platzbedarf minimiert werden.
• Bietet eine elektrische Trennung von 500 V zwischen dem E-Bus und dem Feldpotenzial.

Anwendungen

• Maschinen- und Anlagenbau mit kundenspezifischen Signalplatinen.
• Industrielle Ofen- und HLK-Steuerungssysteme.
• Prozessfertigung mit präziser thermischer Profilierung.
• Lebensmittel- und Getränkeproduktionslinien, die saubere, verteilte I/O-Installationen erfordern.

Technische Daten

Installationsrichtlinien

• Montage: Stellen Sie sicher, dass das Modul ordnungsgemäß in die passende, anwendungsspezifische Signalverteilerplatine eingesteckt ist. Vergewissern Sie sich vor dem Einschalten des Systems, dass der Verriegelungsmechanismus sicher eingerastet ist.
• Verdrahtung: Stellen Sie bei 3-Leiter-Anschlüssen sicher, dass alle Leitungen den gleichen Widerstand haben, um Messfehler zu minimieren. Verlegen Sie Sensorkabel getrennt von Hochspannungs-Motorkabeln, um die Einkopplung elektromagnetischer Störungen zu verhindern.
• Wärmemanagement: Halten Sie den standardmäßigen Umgebungstemperaturbereich im Betrieb von -25 bis +60 °C ein. Sorgen Sie für ausreichenden Abstand zur Konvektionskühlung im Gehäuse.
• Erdung: Verbinden Sie die Abschirmung der RTD-Kabel direkt am Eintrittspunkt des Schaltschranks mit der Erdungsschiene, um externe Störungen zu minimieren.

Konformität und Zertifizierungen

• CE
• UL
