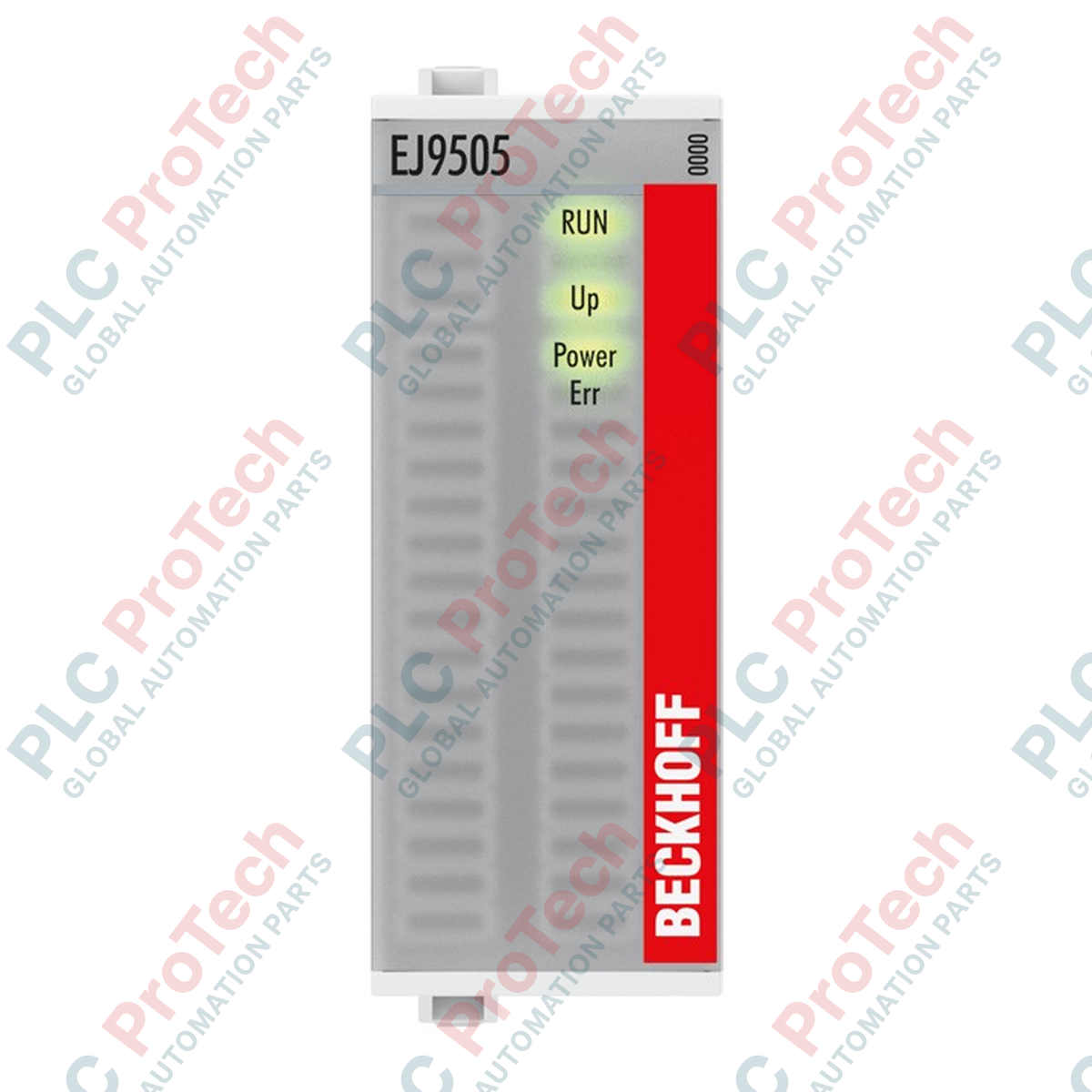

Beckhoff EJ9505 EJ Serie Netzteil Steckmodul

Nur noch 10 Artikel auf Lager verfügbar

Hersteller: BECKHOFF
Produkt-Nr.: EJ9505
Herkunftsland:Deutschland
Produkttyp: Stromversorgungsmodule
Zahlung: T/T, Western Union
Gewicht: 500g
Versandhafen: Xiamen
Garantie: 12 Monate

Der Beckhoff EJ9505 ist ein hochzuverlässiges Steckmodul zur Stromversorgung, das eine geregelte Niederspannungsquelle direkt auf der Signalverteilungsplatine bereitstellt. Dieses Modul wandelt effizient eine 24 V DC Eingangsspannung in eine stabilisierte 5 V DC Ausgangsspannung um und eignet sich ideal zur Versorgung von Sensoren, Encodern und Niederspannungselektronik innerhalb des modularen EtherCAT-Stecksystems.

Hauptmerkmale

Stabilisierte 5 V DC Ausgangsspannung mit enger Toleranz von +/- 1 %.
Integriertes kurzschlussfestes Design zum Schutz nachgeschalteter Komponenten.
Direkte Integration des Diagnosezustands in das Prozessabbild des Controllers.
Kompakte Steckbauform, optimiert für platzbeschränkte Signalverteilerschränke.
Entspricht den Normen EN 61000-6-2 und EN 61000-6-4 für robuste elektromagnetische Verträglichkeit.

Industrielle Anwendungen

Serienfertigung von Maschinen mit hohem Volumen unter Verwendung kundenspezifischer Verteilerschränke.
Kompakte Schaltschänke mit hohem I/O-Dichtebedarf und lokaler Stromverteilung.
Automatisierte Montagelinien und Integration von Roboterwerkzeugen.

Technische Daten

Parameter	Spezifikationswert
Hersteller	Beckhoff Automation
Modell	EJ9505
Eingangsspannung	24 V DC (-15 % / +20 %)
Ausgangsspannung	5 V DC (+/- 1 %)
Ausgangsstrom	0,5 A
Stromaufnahme E-Bus	typ. 70 mA
Kurzschlussfest	Ja
Diagnose im Prozessabbild	Ja
Betriebstemperatur	0 bis 55 °C
Lagertemperatur	-25 bis 85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
EMV-Störfestigkeit/-Emission	Entspricht EN 61000-6-2 / EN 61000-6-4
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
Schutzart	IP20
Zulassungen	CE, UL
Nettogewicht	ca. 50 g
Versandgewicht	2,0 kg

Empirische Ingenieurkenntnisse

Alternative Modelle & Kompatibilität

Das EJ9505 ist Teil der Beckhoff EJ-Serie von Steckmodulen. Im Gegensatz zu Standard-EtherCAT-Terminals (EL/ES-Serie) benötigt das EJ9505 eine kompatible Signalverteilungsplatine (PCB) zur Weiterleitung von Strom und E-Bus-Signalen. Es kann nicht direkt auf einer Standard-DIN-Schiene ohne diese Backplane-Schnittstelle montiert werden.

Anwendungsfallen & technische Hinweise

Stellen Sie bei der Auslegung der Signalverteilungsplatine sicher, dass die Leiterbahnen für den 5 V DC Ausgang entsprechend für den maximalen Strom von 0,5 A dimensioniert sind, um lokale Erwärmung und Spannungsabfälle zu vermeiden. Wenn nachgeschaltete 5 V Sensoren insgesamt mehr als 0,5 A ziehen, löst die interne elektronische Sicherung des Moduls aus, was einen Stromzyklus oder eine Lastreduzierung zum Zurücksetzen erfordert.

Inbetriebnahme- & Verkabelungstipps

Ordnen Sie die Diagnosevariablen des EJ9505 in TwinCAT zu, um den Zustand der 5 V Versorgung zu überwachen. Das Prozessabbild liefert Echtzeit-Statusanzeigen, die Systemalarme auslösen können, bevor ein vollständiger Spannungsabfall auftritt, wodurch unerwartete Maschinenstillstände minimiert werden.

Installationsrichtlinien

KRITISCHE WARNUNG

Schalten Sie alle Stromquellen ab, bevor Sie das EJ9505-Modul in die Signalverteilungsplatine ein- oder ausstecken. Das heiße Einstecken von Steckmodulen kann dauerhafte Schäden an den Kontaktstiften, der Verteilungsplatine und benachbarten EtherCAT-Komponenten verursachen.

Stellen Sie sicher, dass die Hauptstromversorgung mit 24 V DC vollständig ausgeschaltet und verriegelt ist.

Richten Sie die Pins des EJ9505-Moduls genau an den entsprechenden Buchsen der Signalverteilungsplatine aus.

Drücken Sie das Modul fest und gleichmäßig an seinen Platz, bis die Verriegelungsmechanismen sicher einrasten.

Schließen Sie eine 24 V DC Eingangsspannung an und überprüfen Sie den 5 V DC Ausgangsstatus über den TwinCAT Systemmanager.

Product Image	Model Number / Title	Condition	Availability	Action
	BECKHOFF EJ9576 EtherCAT Bremschopper Plug-in-Modul	Original New	In Stock	View Details

Key Features:

#Beckhoff EJ Series #Power Supply Modules

What is the primary function of the EJ9505 module?

The module generates a stabilized 5 V DC output from a 24 V DC input to power low-voltage sensors and electronic components directly on an EJ signal distribution board.

Can the EJ9505 be mounted directly to a standard DIN rail?

No, the EJ9505 is an EtherCAT Plug-in module designed to be mounted on a custom signal distribution board (PCB) rather than directly on a standard DIN rail.

What happens if the output current exceeds 0.5 A?

The EJ9505 features short-circuit and overload protection. If the current exceeds 0.5 A, the module will shut down or limit the output to protect the circuitry.

Does the EJ9505 provide electrical isolation between input and output?

No, the EJ9505 does not feature electrical isolation between the 24 V DC input and the 5 V DC output.

Globaler Expressversand

Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) eingehen.
Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).

Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabebedingungen lesen Sie bitte unsere offiziellen Rückerstattungs- & Rückgaberecht .
