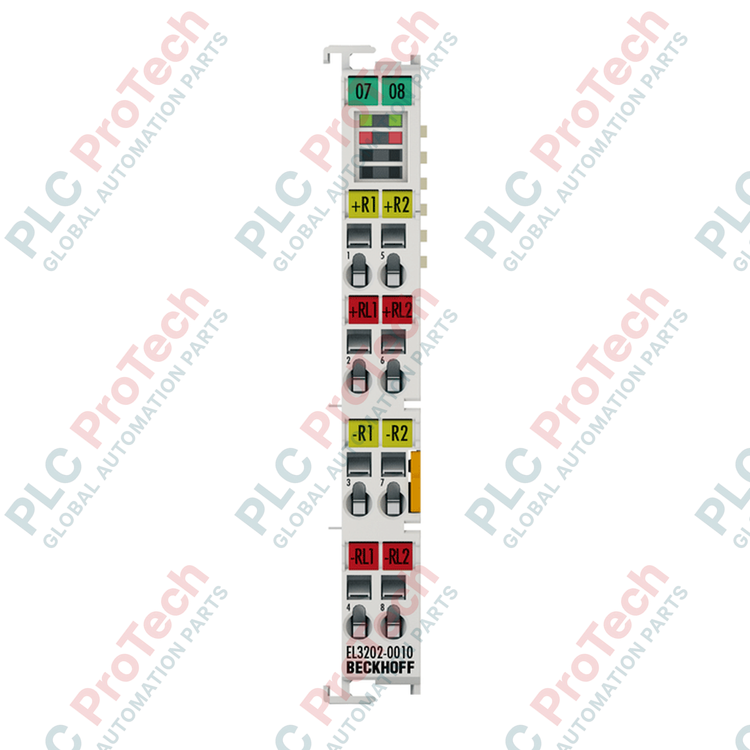

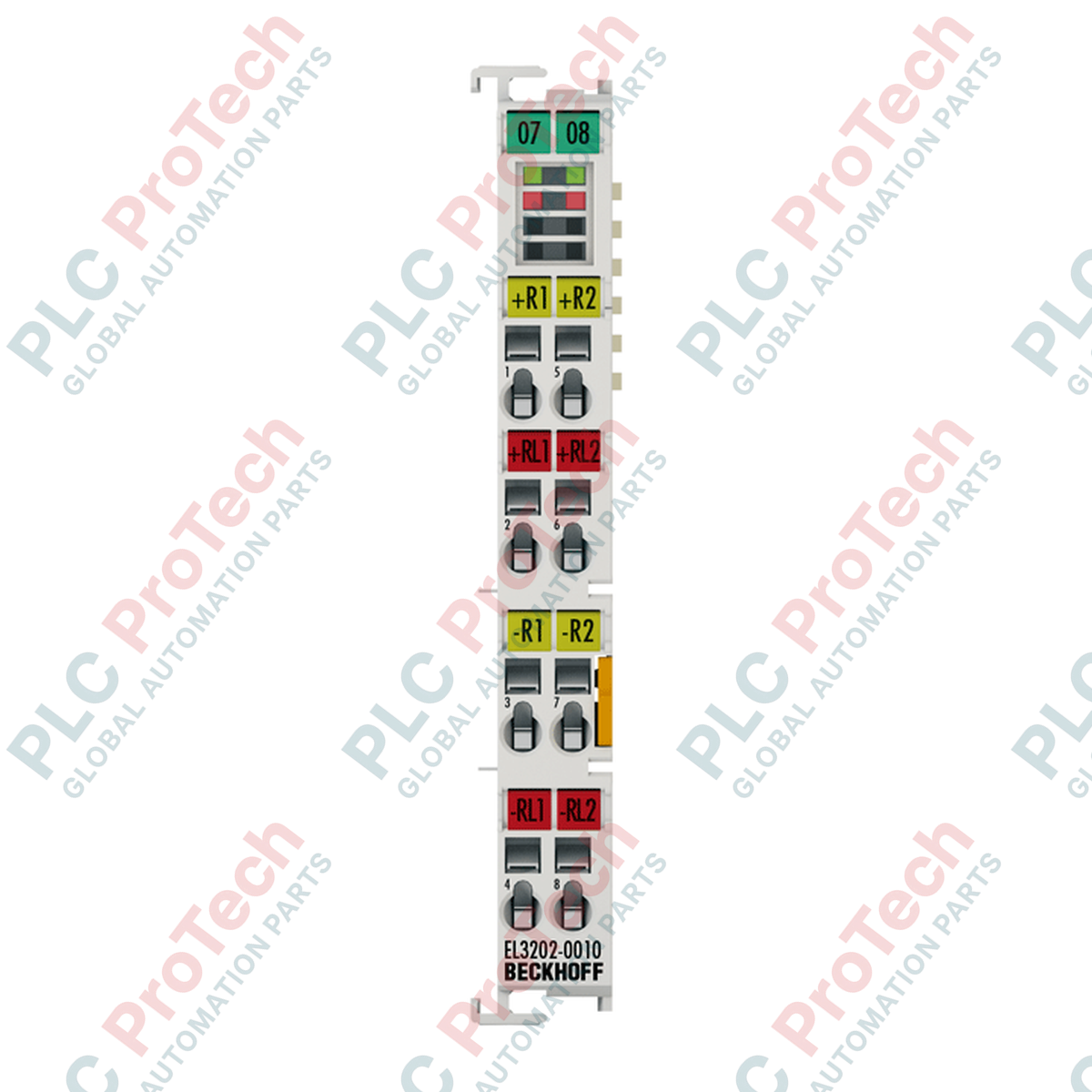

Beckhoff EL3202-0010 EtherCAT-Klemme

Q: Welche Sensortypen werden vom Beckhoff EL3202-0010 unterstützt?

Der EL3202-0010 unterstützt Pt100-, Pt200-, Pt500-, Pt1000-, Ni100-, Ni120- und Ni1000-Sensoren sowie Widerstandsmessungen von 10 Ohm bis 1/4 kOhm und verschiedene KTY-Sensorkonfigurationen.

Q: Wie wird die Genauigkeit mit dem EL3202-0010-Modul gewährleistet?

Das Modul verwendet eine variable 4-Leiter-Anschlusstechnik, die den Leitungswiderstand kompensiert und bei einer Umgebungstemperatur von 40 °C einen Messfehler von weniger als +/-0,1 °C erreicht.

Q: Wie wird die EL3202-0010-Klemme mit Strom versorgt?

Die Klemme wird direkt über die E-Bus-Backplane mit Strom versorgt und hat eine typische Stromaufnahme von 190 mA.

Q: Werden Distributed Clocks (DC) vom EL3202-0010 unterstützt?

Nein, Distributed Clocks werden bei dieser speziellen Klemmenvariante nicht unterstützt.

SKU EL3202-0010

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EL3202-0010
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 60g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für hochpräzise Temperaturmessungen in anspruchsvollen Automatisierungsarchitekturen bietet der Beckhoff EL3202-0010 eine zweikanalige Integration analoger Sensoren in einer äußerst kompakten Bauform. Dieses EtherCAT-Terminal wurde für den Einsatz mit Widerstandsthermometern (RTD) mit hoher Auflösung und absoluter Messzuverlässigkeit entwickelt. Durch den Einsatz der direkten 4-Leiter-Anschlusstechnik eliminiert das Modul wirksam Signalverschlechterungen und Messfehler, die durch lange Sensorkabel verursacht werden, und gewährleistet präzise Prozessdaten für Regelkreise mit Rückführung.

Das Gerät wird direkt über den standardmäßigen E-Bus mit Strom versorgt. Dank eines 16-Bit-Analog-Digital-Wandlers liefert es Prozesstemperaturwerte mit einer Auflösung von bis zu 0,01 Grad Celsius pro Digit. Ein integrierter konfigurierbarer Tiefpassfilter, Grenzwertüberwachung und detaillierte Diagnosefunktionen ermöglichen es Anwendern, die Leistung des Terminals an spezifische Prozessdynamiken und raue Umgebungen mit elektrischen Störungen anzupassen.

Funktionen

Zweikanalige Analogeingänge für RTD- und Präzisionswiderstandsmessungen.
Kompatibel mit einer Vielzahl von Temperatursensoren, darunter Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 und KTY-Elemente.
4-Leiter-Anschluss für eine hochpräzise Kompensation des Leitungswiderstands.
16-Bit-Digitalauflösung mit einer Ausgabe von 0,01 Grad Celsius pro Digit.
Konfigurierbare Wandlungszeiten von 2 ms bis 800 ms (Standardeinstellung: 85 ms).
Integrierter Digitalfilter, Grenzwertüberwachung und Diagnose-LEDs.
Schlankes 12-mm-Gehäuse für die seitliche Montage nebeneinander auf einer standardmäßigen 35-mm-DIN-Schiene.

Anwendungen

Thermische Prozesse in chemischen, petrochemischen und Raffinerieanlagen.
Überwachung kritischer Kühl- und Heizkreisläufe in Kraftwerken und Kesselanlagen.
Hochpräzise Überwachung von Umgebungsbedingungen und Prüfkammern.
Steuerung von Pasteurisierungs- und Sterilisationssystemen in der Lebensmittelverarbeitung.

Technische Spezifikationen

Hersteller	Beckhoff
Teilenummer / Modell	EL3202-0010
Anzahl der Eingänge	2
Technologie	4-Leiter
Grenzfrequenz des Eingangsfilters	typ. 1 kHz
Sensorunterstützung	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Widerstand (z. B. Potenziometer 10 Ohm bis 1/4 kOhm), KTY-Sensoren
Messbereich	-200 bis +850 Grad Celsius (Pt-Sensoren); -60 bis +250 Grad Celsius (Ni-Sensoren); -200 bis +320 Grad Celsius (Hochpräzisionsbereich)
Auflösung	0,01 Grad Celsius pro Ziffer
Wandlungszeit	ca. 85 ms Standardeinstellung, 2 bis 800 ms konfigurierbar
Messstrom	< 0,5 mA (lastabhängig)
Messfehler	< +/-0,1 Grad Celsius bei 40 Grad Celsius Umgebungstemperatur, 4-Leiter-Anschluss, Pt100-Sensoren (Bereich -200 bis +320 Grad Celsius) und 50-Hz-Filter
Elektrische Isolierung	500 V (E-Bus- / Signalspannung)
Stromversorgung	über den E-Bus
Stromaufnahme E-Bus	typ. 190 mA
Bitbreite des Prozessabbilds	2 x 32-Bit-RTD-Eingang
Betriebstemperatur	-25 bis +60 Grad Celsius
Lagertemperatur	-40 bis +85 Grad Celsius
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Vibrations- / Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit / Störaussendung	Entspricht EN 61000-6-2 / EN 61000-6-4
IP-Schutzart	IP20
Material	Polycarbonat
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	ca. 60 g

Anschlüsse und Schnittstellen

Anschlusseigenschaft	Spezifikation
Verdrahtungsmechanismus	Federbetätigung mit Schraubendreher
Massiver Leiter (s)	0,08 bis 2,5 mm² (AWG 28 bis 14)
Litze (st)	0,08 bis 2,5 mm² (AWG 28 bis 14)
Flexibler Leiter mit Aderendhülse (f)	0,14 bis 1,5 mm² (AWG 26 bis 16)
Abisolierlänge	8 bis 9 mm
Strombelastbarkeit der Leistungskontakte	Imax: 10 A

Installationsrichtlinien

Befestigen Sie das Gerät sicher auf einer standardmäßigen 35-mm-DIN-Schiene (gemäß EN 60715) mithilfe des integrierten Verriegelungsmechanismus.
Stellen Sie sicher, dass die Doppelsteckplatz- und Schlüsselverbindungssegmente beim Verbinden benachbarter Anschlussmodule korrekt ausgerichtet sind.
Trennen Sie die E-Bus-Baugruppe von der Stromversorgung, bevor Sie eine Anschlusskarte einsetzen oder herausnehmen, um die interne Kommunikationshardware zu schützen.
Stellen Sie sicher, dass die Umweltrichtlinien eingehalten werden, indem Sie das Modul in einem geeigneten Schaltschrank mit der Schutzart IP54 oder höher installieren.

Konformität und Zertifizierungen

CE
UL
ATEX (Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc)

FAQ

Welche Sensortypen werden vom Beckhoff EL3202-0010 unterstützt?

Der EL3202-0010 unterstützt Pt100-, Pt200-, Pt500-, Pt1000-, Ni100-, Ni120- und Ni1000-Sensoren sowie Widerstandsmessungen von 10 Ohm bis 1/4 kOhm und verschiedene KTY-Sensorkonfigurationen.

Wie wird die Genauigkeit mit dem EL3202-0010-Modul gewährleistet?

Das Modul verwendet eine variable 4-Leiter-Anschlusstechnik, die den Leitungswiderstand kompensiert und bei einer Umgebungstemperatur von 40 °C einen Messfehler von weniger als +/-0,1 °C erreicht.

Wie wird die EL3202-0010-Klemme mit Strom versorgt?

Die Klemme wird direkt über die E-Bus-Backplane mit Strom versorgt und hat eine typische Stromaufnahme von 190 mA.

Werden Distributed Clocks (DC) vom EL3202-0010 unterstützt?

Nein, Distributed Clocks werden bei dieser speziellen Klemmenvariante nicht unterstützt.
