BECKHOFF EKM1101 EtherCAT-Koppler mit ID-Schalter

SKU EKM1101

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EKM1101
Herkunft Deutschland
Produkttyp: EtherCAT-Koppler
Zahlung: T/T, Western Union
Gewicht: 0.45 kg
Abmessungen: 30 mm x 100 mm x 95 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

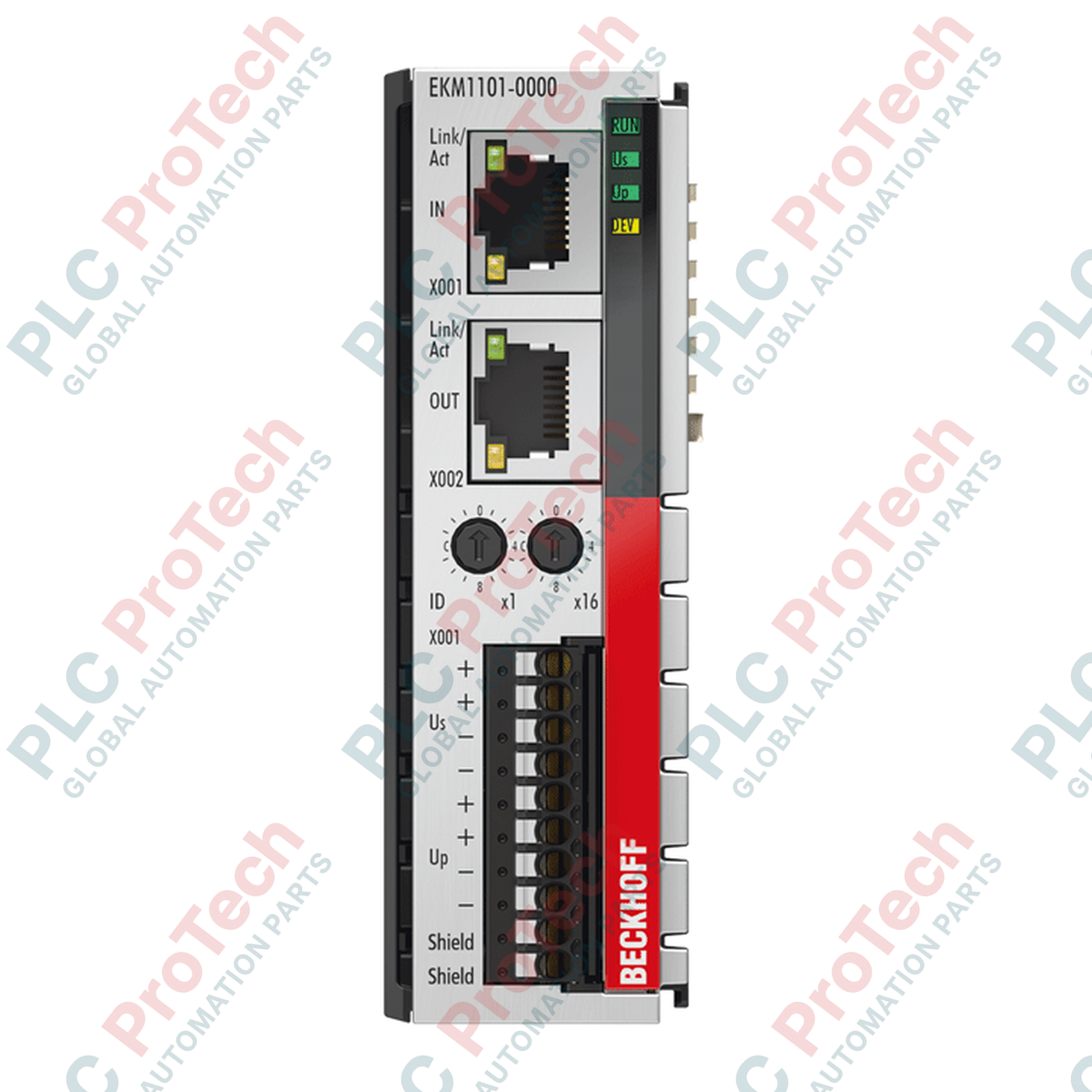

Der BECKHOFF EKM1101 ist ein EtherCAT-Koppler zur Verbindung standardmäßiger EtherCAT-Klemmen (ELxxxx-Serie) mit 100BASE-TX-EtherCAT-Netzwerken. Dieser Koppler verfügt über eine integrierte Identitätsprüfung durch hexadezimale Drehschalter sowie eine umfassende Spannungsdiagnose und ist in einem robusten Zinkdruckguss-Metallgehäuse untergebracht. Er fungiert als Kopfstation für nachgeschaltete I/O-Klemmen und wandelt die durchlaufenden Telegramme von Ethernet 100BASE-TX in die E-Bus-Signaldarstellung um.

Zur Unterstützung modularer Maschinendesigns und flexibler Systemtopologien ermöglicht der BECKHOFF EKM1101 eine explizite Identitätszuweisung. Der Benutzer kann die Stations-IDs direkt am Gerät über drei Drehschalter manuell konfigurieren und so Kommunikationsfehler in Systemen mit wechselnden Konfigurationen vermeiden. Zusätzlich überwacht der Koppler sowohl die Versorgungs- als auch die Ausgangsspannungen, bietet dadurch eine erweiterte elektrische Diagnoseabdeckung und sorgt mit galvanisch getrennten Ausgangsspannungen für einen stabilen Betrieb auf der Feldseite.

Funktionen

Verbindet BECKHOFF EtherCAT-Klemmen der EL-Serie mit 100BASE-TX-Netzwerken.
Integrierte hexadezimale Drehschalter zur Konfiguration von bis zu 256 eindeutigen Stations-IDs.
Umfassende Diagnosefunktionen zur Überwachung der Versorgungs- und Ausgangsspannungen.
Zinkdruckguss-Metallgehäuse mit Status- und Diagnose-LED-Anzeigen.
Stellt eine E-Bus-Stromversorgung von bis zu 2000 mA für angeschlossene Klemmen bereit.
Unterstützt bis zu 65.534 adressierbare EtherCAT-Klemmen in einem einzigen Netzwerksegment.
Elektrische Isolierung von 500 V zwischen den Stromkontakten, der Versorgungsspannung und dem EtherCAT-Netzwerk.
Verpolungsschutz für eine sichere Installation im Feld.

Anwendungen

Modularer Maschinenbau mit automatischer Identitätsprüfung für variable Produktionsmodule.
Verteilte EtherCAT-I/O-Knoten, die in anspruchsvollen mechanischen oder elektrischen Umgebungen betrieben werden.
Industrielle Automatisierungstopologien, die eine engmaschige Überwachung der Stabilität der Steuerspannung erfordern.

Technische Daten

Allgemein

Hersteller	BECKHOFF
Modell	EKM1101
Bauform	Metallgehäuse mit Signal-LEDs
Material	Zinkdruckguss
Anzahl konfigurierbarer IDs	256

Kommunikation und Schnittstelle

Protokoll	EtherCAT
Datenübertragungsrate	100 Mbit/s
Busschnittstelle	2 x RJ45
Entfernung zwischen Stationen	Max. 100 m (100BASE-TX)
Verzögerung	Ca. 1 Mikrosekunde

Elektrische Daten

Stromversorgung	24 V DC (-15 % / +20 %)
Stromversorgung E-Bus	2000 mA
Stromaufnahme von US	50 mA + (Summe des E-Bus-Stroms / 4)
Stromaufnahme von UP	50 mA + Last
Leistungskontakte	Max. 24 V DC / max. 2 A
Elektrische Isolation	500 V (Leistungskontakt / Versorgungsspannung / EtherCAT)
Besondere Merkmale	Elektrisch getrennte Ausgangsspannungen, Verpolungsschutz, Diagnose der Versorgungs- und Ausgangsspannungen

Mechanik und Installation

Abmessungen (B x H x T)	30 mm x 100 mm x 95 mm
Gewicht	Ca. 450 g
Montage	Auf 35-mm-DIN-Schiene (gemäß EN 60715) mit Verriegelung
Seitliche Montage	Doppel-Nut-und-Feder-Verbindung
Verdrahtungsanschluss	Federbetätigung mit Schraubendreher
Querschnitt des eindrähtigen Leiters	0,2 bis 1,5 mm² (AWG 24 bis 14)
Querschnitt des Litzenleiters	0,2 bis 1,5 mm² (AWG 24 bis 14)
Flexibler Leiter mit Aderendhülse	0,25 bis 0,75 mm² (AWG 24 bis 14)
Abisolierlänge	8 bis 9 mm

Umgebung und Normen

Betriebstemperatur	0 bis +55 °C
Lagertemperatur	-40 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20
Vibrations- und Stoßfestigkeit	Entspricht EN 60068-2-6 und EN 60068-2-27
EMV-Störfestigkeit und -Emission	Entspricht EN 61000-6-2 und EN 61000-6-4

Installationsrichtlinien

Stellen Sie sicher, dass vor Beginn der Installation oder Verdrahtung des Geräts die gesamte elektrische Energieversorgung sicher abgeschaltet ist.
Montieren Sie den EKM1101-Koppler vertikal auf einer standardmäßigen 35-mm-DIN-Schiene (gemäß EN 60715) und sichern Sie ihn mit der integrierten Schienenverriegelung.
Schieben Sie weitere EtherCAT-Klemmen mithilfe der Doppel-Nut-und-Feder-Verbindung seitlich aneinander, um einen ordnungsgemäßen Rückwandkontakt herzustellen.
Stellen Sie vor der Inbetriebnahme mit den drei integrierten hexadezimalen Drehschaltern den gewünschten Stationsidentifikationscode (0 bis 255) ein.
Verbinden Sie die 24-V-DC-Versorgungsleitungen mit den Federkraftklemmen. Betätigen Sie die Feder mit einem geeigneten Schraubendreher. Stellen Sie sicher, dass die Abisolierlänge zwischen 8 und 9 mm liegt.
Stecken Sie die RJ45-EtherCAT-Kommunikationskabel in die vorgesehenen Anschlüsse und verwenden Sie dabei mindestens geschirmte Kabel der Kategorie 5.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the main function of the BECKHOFF EKM1101?

The BECKHOFF EKM1101 is an EtherCAT Coupler that connects standard ELxxxx EtherCAT Terminals to 100BASE-TX networks while offering integrated rotary ID switches and supply voltage diagnostics in a durable zinc die-cast housing.

How many unique IDs can be set on the BECKHOFF EKM1101?

The BECKHOFF EKM1101 features three integrated rotary hex switches that allow the manual configuration of up to 256 unique station IDs for precise modular system identification.

What is the maximum E-bus current supplied by the BECKHOFF EKM1101?

The BECKHOFF EKM1101 provides an E-bus current supply of up to 2000 mA to power the connected downstream EtherCAT Terminals.

What diagnostics does the BECKHOFF EKM1101 coupler provide?

The BECKHOFF EKM1101 offers integrated diagnostics for monitoring supply and output voltages, featuring electrically isolated output lines and dedicated status LEDs on the front panel.

What type of housing and protection rating does the BECKHOFF EKM1101 use?

The BECKHOFF EKM1101 is built with a rugged zinc die-cast metal housing, offers an IP20 protection rating, and mounts directly onto a standard 35 mm DIN rail.
