Beschreibung

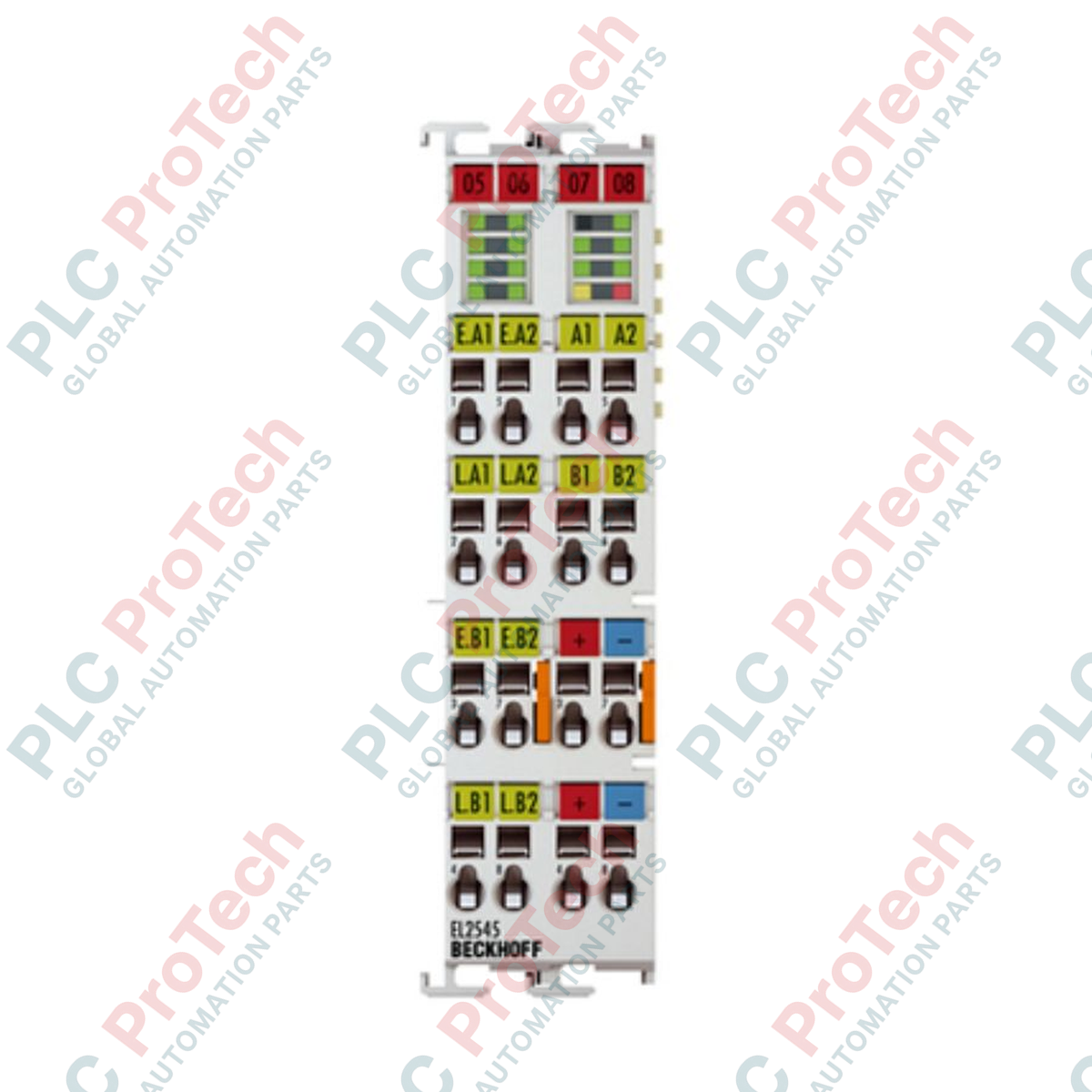

Direkt in die EtherCAT-I/O-Architektur integriert, ist die Beckhoff EL2545 eine hochpräzise 2-Kanal-Stromklemme mit Pulsbreitenmodulation, die für die dynamische Steuerung induktiver Lasten bis 50 V DC entwickelt wurde. Mit einem Ausgangsstrom von ±3.5 A pro Kanal verfügt diese Klemme über eine integrierte LVDT-Rückführung (Linear Variable Differential Transformer), die eine fortschrittliche Stromregelung im geschlossenen Kreis ermöglicht. Das Modul arbeitet mit einer standardmäßigen PWM-Taktfrequenz von 32 kHz und einer Auflösung von 12 Bit und gewährleistet eine stabile, wellenfreie Stromregelung für Proportionalventile, kleine Gleichstrommotoren und spezielle hydraulische oder pneumatische Aktoren. Der vollständige Kurzschlussschutz, der thermische Überlastschutz und die Unterstützung von EtherCAT Distributed Clocks machen es besonders zuverlässig für anspruchsvolle Positionierungsaufgaben.
Wichtige Merkmale
-
Zweikanalige Leistung: Zwei unabhängig steuerbare PWM-Kanäle mit Push-Pull-Ausgängen.
-
Stromgeregelte Ausgänge: Präzise Regelung mit einem Tastverhältnis von 0 % bis 100 % bei einer hohen Auflösung von 12 Bit.
-
LVDT-Schnittstellenrückführung: Unterstützt die Positionsverfolgung in Echtzeit und eine verbesserte Fehlererkennung bei proportionalen Antriebssystemen.
-
Distributed Clocks (DC): Die Synchronisierung auf Hardwareebene ermöglicht eine Ausrichtung im Mikrosekundenbereich über das gesamte EtherCAT-Segment hinweg.
-
Robuster elektrischer Schutz: Vollständig kurzschlussfest mit integriertem thermischem Überlastschutz und Schutz vor Verpolung.
-
E-Bus-Integration: Entnimmt direkt eine typische Stromstärke von 180 mA aus dem E-Bus und reduziert dadurch die Komplexität der externen Verkabelung.
Industrielle Anwendungen
-
Proportionalventilsteuerung: Hochpräzise Stromversorgung für hydraulische Wege- und Druckregelventile.
-
Pneumatische Positionierungssysteme: Regelung im geschlossenen Kreis mit LVDT-Rückführung zur dynamischen Anpassung des Zylinderhubs.
-
Präzisionsansteuerung von Gleichstrommotoren: Direkte Ansteuerung von Gleichstrommotoren mit niedriger Spannung, die eine strikte Begrenzung von Drehmoment und Strom erfordert.
-
Prüfstandsautomatisierung: Dynamische Lastsimulation und Prüfung von Mikroaktoren in Forschungs- und Entwicklungsumgebungen.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Beckhoff Automation GmbH & Co. KG |
| Modellbezeichnung |
EL2545 |
| Modultyp |
2-Kanal-Stromklemme mit Pulsbreitenmodulation und LVDT-Rückführung |
| Ausgangskonfiguration |
2 x PWM-Ausgänge, Push-Pull |
| Nennbetriebsspannung |
8 bis 50 V DC |
| Max. Dauerstrom |
±3.5 A pro Kanal (kurzschluss- und thermisch überlastfest) |
| Kompatibilität mit induktiven Lasten |
> 1 mH |
| PWM-Trägerfrequenz |
32 kHz (konfigurierbare Standardparameter) |
| Tastverhältnisbereich |
0 bis 100 % (stromgeregelt) |
| Auflösung |
12 Bit |
| E-Bus-Stromaufnahme |
Typisch 180 mA |
| Strom der Hilfsversorgung |
Typisch 10 mA (24 V DC über die Leistungskontakte) |
| Elektrische Isolation |
500 V (E-Bus / Feldpotenzial) |
| Distributed Clocks |
Unterstützt, hochpräzise |
| Betriebstemperaturbereich |
0 bis +55 °C (keine Kondensation) |
| Schutzart |
IP 20 |
| Ursprungsland |
Deutschland |
| Nettogewicht |
0,05 kg (50 Gramm) |
| Versandgewicht (berechnet) |
1,00 kg (einschließlich Verpackung) |
| Abmessungen (berechnet) |
12 mm x 100 mm x 68 mm |
Erkenntnisse aus der Feldtechnik und Integration
Alternative Modelle und Kompatibilität
Die EtherCAT-Klemme EL2545 ist standardmäßig mit der ES2545-Version austauschbar, die steckbare Verdrahtungsanschlüsse für einen einfacheren Austausch auf Wartungsebene in Anwendungen mit starken Vibrationen bietet. Die direkte Firmware-Kompatibilität ist in allen modernen TwinCAT-2- und TwinCAT-3-Systemen gewährleistet. Importieren Sie die entsprechende XML-Gerätebeschreibungsdatei (ESI) in Ihre Controller-Konfiguration, um das 48-Bit-Prozessabbild korrekt zuzuordnen (2 x 16-Bit-Prozessdaten, 2 x 8-Bit-Steuer-/Statuswörter).
Anwendungsfallen und technische Hinweise
Bei Verwendung der Klemme mit maximaler Ausgangsleistung (nahe ±3,5 A pro Kanal) ist die Überwachung des Temperaturverlaufs im Schaltschrank unerlässlich. Sorgen Sie bei der Montage neben Modulen mit hoher Verlustleistung für ausreichende thermische Abstände. Beachten Sie, dass die angeschlossene Last stark induktiv sein muss (> 1 mH); der Versuch, rein ohmsche Lasten bei niedrigen Tastverhältnissen anzusteuern, kann zu instabilen Regelungsschritten des Stromregelkreises und Warnfehlern bezüglich des Stromschwellwerts im TwinCAT-Diagnosepuffer führen.
Details zu Inbetriebnahme und Kalibrierung
Da das EL2545 LVDT-Sensoren zur Positionsrückmeldung verwendet, gelten die üblichen Regeln für die analoge Signalführung. Halten Sie die LVDT-Signalrückleitungen vollständig von den Hochleistungs-PWM-Leitungen mit 32 kHz getrennt, um Übersprechen und das Eindringen hochfrequenter elektromagnetischer Störungen zu verhindern. Verwenden Sie für Rückmeldungsleitungen stets geschirmte verdrillte Aderpaare und erden Sie die Schirme direkt an der Erdungsschiene der DIN-Schiene, und zwar an der Klemme unmittelbar vor dem Einsteckplatz des Moduls.
Richtlinien für Installation und Verdrahtung vor Ort
KRITISCHER SICHERHEITSHINWEIS FÜR DEN EINSATZORT
Trennen Sie vor dem Einsetzen, Entfernen oder manuellen Anpassen der Verdrahtung alle elektrischen Stromquellen - sowohl die Hilfsversorgung der 24-V-DC-Stromversorgungskontakte als auch den 50-V-DC-Hochspannungs-Lastbus. Physisches Hot-Swapping oder Arbeiten unter Last kann Schäden durch induktive Rückschläge an den internen Push-Pull-Ausgangsschaltungen verursachen und zu einem dauerhaften Hardwareausfall führen.
1
Schalten Sie den Hauptschaltschrank spannungsfrei und prüfen Sie das Bussegment mit einem kalibrierten Digitalmultimeter auf verbleibende Gleichspannungspotenziale.
2
Richten Sie das EL2545-Modul auf der DIN-Schiene (EN 60715) aus und verriegeln Sie es fest, bis ein deutliches mechanisches Einrasten zu hören ist, wodurch eine zuverlässige E-Bus-Durchgängigkeit hergestellt wird.
3
Schließen Sie alle Signal- und Stromversorgungsleitungen mit massivem Draht oder Aderendhülsen ab. Verbinden Sie die LVDT-Rückkanäle strikt gemäß dem angegebenen Verdrahtungsplan.
4
Stellen Sie die Stromversorgung wieder her und führen Sie in TwinCAT einen Hardware-Scan durch, um die PDO-Zuordnung zu konfigurieren und den Status der kontinuierlichen Kommunikation zu überprüfen.
