Beschreibung

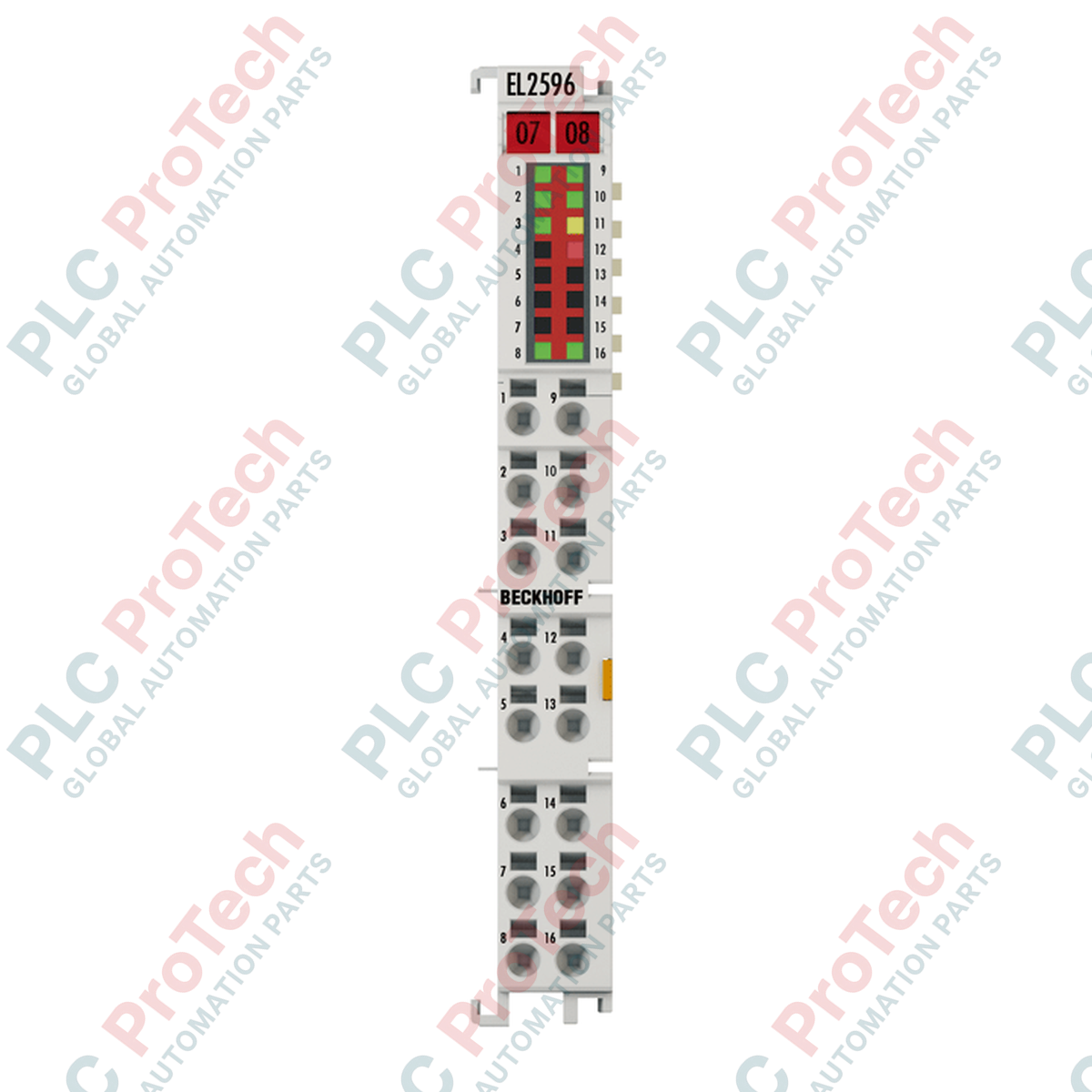

Das Beckhoff EL2596 EtherCAT-Terminal ermöglicht eine hochpräzise Ansteuerung von Beleuchtungssystemen für die Bildverarbeitung und koordiniert schnell schaltende LED-Ausgänge mit einer Synchronisierung im Submikrosekundenbereich. Dieses 1-Kanal-LED-Ausgangsmodul arbeitet mit einem 24-V-DC-System und bietet einstellbare Ausgangsparameter für Konstantstrom-, Konstantspannungs- und Pulsweitenmodulations-(PWM-)Betriebsarten. Durch die direkte Verknüpfung der Beleuchtungstrigger mit dem EtherCAT-System der Distributed Clocks ermöglicht das Gerät eine Koordination im Mikrometerbereich zwischen Industrie-Kameraaufnahmen und Lichtblitzen und gewährleistet so eine optimale Konsistenz der Bildaufnahme auf Hochgeschwindigkeits-Automatisierungslinien.
Merkmale
-
Ausgang mit mehreren Betriebsarten: Konfigurierbare Unterstützung für Konstantspannungs-, Konstantstrom- und hochfrequente PWM-Betriebsarten zur Anpassung an spezifische Anforderungen der LED-Leuchten.
-
Synchronisierung über Distributed Clocks: Hochpräzise Zeitsynchronisierung mit Genauigkeitsabweichungen von deutlich unter 1 Mikrosekunde im gesamten EtherCAT-Netzwerk.
-
Ultraschnelle Schaltzeiten: Ein- und Ausschaltzeiten von typischerweise weniger als 1 Mikrosekunde; unterstützt gepulste Lichtintervalle von 25 Mikrosekunden bis zu 10 Sekunden.
-
Galvanisch getrennte Kameraschnittstellen: Ein galvanisch getrennter Trigger-Eingang und ein Push-Pull-Trigger-Ausgang ermöglichen die nahtlose Anbindung an industrielle Bildverarbeitungssensoren und Kameras.
-
Umfassende Felddiagnose: Echtzeit-Statusanzeigen der Hardware und interne Überwachung der Strom- und Spannungsgrenzen zum Schutz der angeschlossenen LEDs vor thermischen Schäden.
Anwendungen
- Stroboskop- und Blitzsynchronisierung für industrielle Bildverarbeitungskameras.
- Hochgeschwindigkeits-Optiksortierung und Qualitätskontrollsysteme.
- Konstantstrom-LED-Panel-Beleuchtung und Helligkeitsregelung.
- Integrierte RGB-LED-Beleuchtungssysteme mit Konfigurationen mit gemeinsamer Anode.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Beckhoff |
| Modellnummer |
EL2596 |
| Modultyp |
EtherCAT-Klemme (1-Kanal-LED-Ausgang) |
| Eingangsspannung |
24 V DC (-15 % / +20 %) |
| Lasttyp |
LED (ohmsch) |
| Ausgangsstrom (Impulsbetrieb) |
0 bis 3 A (abhängig vom Tastverhältnis) |
| Ausgangsstrom (Dauerbetrieb) |
0 bis 1,2 A |
| Distributed Clocks (DC) |
Ja (Genauigkeit < 1 Mikrosekunde) |
| Schaltzeiten (TON / TOFF) |
Typischer Wert < 1 Mikrosekunde |
| Stromverbrauch des E-Busses |
Typischer Wert 240 mA |
| Elektrische Isolierung |
500 V (E-Bus-/Feldpotenzial) |
| Trigger-Eingang |
1 isolierter Eingang, typisch 3 mA, 4 bis 24 V DC |
| Triggerausgang |
1 isolierter Push-Pull-Ausgang, max. 10 mA, 10 bis 24 V DC |
| Gehäusebauform |
Hohe Dichte (HD) mit Signal-LEDs |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-25 bis +85 °C |
| Abmessungen (B x H x T) |
12 mm x 100 mm x 68 mm |
| Nettogewicht |
55 g |
| Berechnetes Versandgewicht |
0,15 kg |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Die EL2596 lässt sich nahtlos in standardmäßige Entwicklungsumgebungen von Beckhoff TwinCAT 2 und TwinCAT 3 integrieren. Sicherstellen, dass die TwinCAT-EtherCAT-XML-Gerätebeschreibung (ESI) auf die neueste Version aktualisiert ist, um Zugriff auf alle erweiterten CoE-Parameter (CANopen over EtherCAT) zu erhalten. Sie ist abwärtskompatibel mit standardmäßigen EtherCAT-Kopplern wie dem EK1100.
Anwendungsfallen und technische Hinweise
Bei der Konfiguration der Klemme für gepulsten Betrieb bis 3 A die Einstellungen des Duty-Cycle in der Steuerlogik sorgfältig verwalten. Ein Betrieb mit hohen Duty-Cycles unter maximaler Stromlast kann zu Wärmestau führen. Es wird dringend empfohlen, das Modul vertikal zu montieren und oberhalb und unterhalb des Klemmenblocks ausreichend Abstand zu lassen, um eine passive Luftzirkulation zu gewährleisten.
Tipps zur Inbetriebnahme und Verdrahtung
Für Stroboskop-Timing im Submikrosekundenbereich sicherstellen, dass die Kabel zur LED-Anordnung und die Leitungen für das Kameratriggersignal ordnungsgemäß abgeschirmt sind. Niederspannungs-Signalkabel von AC-Stromleitungen oder Hochfrequenzkabeln für Motorantriebe fernhalten, um eine mögliche EMI-Einkopplung in die schnelle Trigger-Ausgangsleitung zu vermeiden.
Installationsrichtlinien
KRITISCHE WARNUNG
Vor der Montage oder Demontage der EL2596-Klemme alle elektrischen Stromquellen des EtherCAT-Systems und des Feldversorgungsbusses trennen. Wird die Baugruppe nicht vollständig spannungsfrei geschaltet, kann dies zu Schäden am optischen System oder zu Kommunikationsfehlern auf der E-Bus-Backplane führen.
1
Die Klemme an der 35-mm-DIN-Schiene (gemäß EN 60715) ausrichten und fest auf die Schiene schieben, bis der Verriegelungsmechanismus einrastet.
2
Sicherstellen, dass die seitliche Nut-und-Feder-Verbindung korrekt ausgerichtet und mit allen angrenzenden EtherCAT-Klemmen eingerastet ist, um eine zuverlässige E-Bus-Kontaktverbindung herzustellen.
3
Abisolieren der Anschlussdrähte auf 8–9 mm. Einen Standardschraubendreher in die Klemmentriegelungsöffnung einführen, um den Federkäfig zu betätigen, den starren oder mit Aderendhülse versehenen Leiter einführen und die Klemme loslassen, um den Kontakt zu sichern.
