Beschreibung

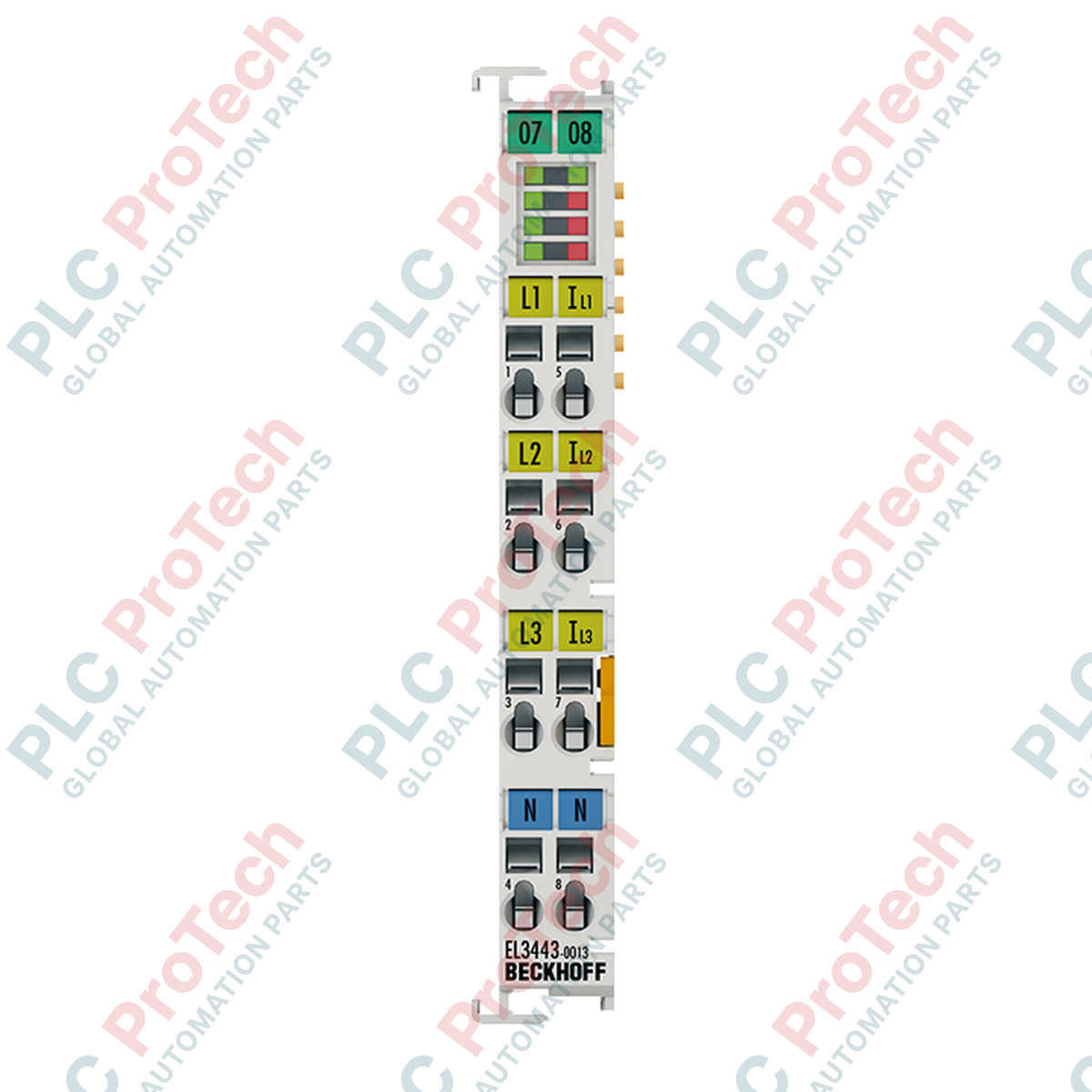

Die Beckhoff EL3443-0013 wurde für eine umfassende und präzise Analyse elektrischer Netze entwickelt und ist eine leistungsstarke 3-Kanal-EtherCAT-Leistungsmessklemme. Dieses Modul ist für die direkte Auswertung nicht sinusförmiger AC- und DC-Verteilungssysteme ausgelegt und unterstützt Spannungen bis zu 480 V AC. Mithilfe von 24-Bit-Auflösung der Analogeingänge verarbeitet es Signale von Niederspannungsstromwandlern mit einem Nennausgang von 333 mV. Damit eignet es sich ideal für den Einbau in platzbeschränkte Schaltschränke, in denen eine detaillierte Überwachung von Wirk-, Blind- und Scheinleistung sowie eine Oberschwingungsanalyse bis zur 40. Harmonischen für vorbeugende Wartung und aktives Energiemanagement erforderlich sind.
Merkmale
-
3-Phasen-Leistungsmessung: Verfügt über drei unabhängige Strom- und drei unabhängige Spannungsmesskanäle für eine umfassende Netzanalyse.
-
Niederspannungs-Sensorschnittstelle: Ausgelegt für die sichere und effiziente Anbindung externer Stromwandler mit 333-mV-Spannungsausgang.
-
Erweiterte Netzanalyse: Misst Strom, Spannung, Wirk-/Blind-/Scheinleistung, Energiewerte, cos phi, Frequenz, THD und Oberschwingungen bis zur 40. Ordnung.
-
Netzsynchronisierung: Stellt netzsynchronisierte Aktualisierungen im Abstand einer Netzperiode bereit (20 ms bei 50 Hz).
-
Kompakte Bauform: Das standardmäßige 12-mm-EtherCAT-Klemmengehäuse vereinfacht die Montage auf standardmäßigen 35-mm-DIN-Schienen.
-
Erkennung des Nulldurchgangs: Ermöglicht eine hochpräzise Synchronisierung und Phasenfolgeerkennung.
Anwendungen
-
Industrielle Energieüberwachung: Einsatz in Fertigungsanlagen zur Erfassung, Protokollierung und Optimierung des Energieverbrauchs von Maschinen.
-
Prüfung der Netzqualität: Lokalisierte Analyse harmonischer Verzerrungen und Spannungsanomalien in stark ausgelasteten Automatisierungsnetzwerken.
-
Infrastrukturen zur Unterzählererfassung: Integration in verteilte Steuerungssysteme zur Überwachung einzelner Montagelinien oder Anlagenbereiche.
Technische Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Beckhoff Automation GmbH & Co. KG |
| Modellnummer |
EL3443-0013 |
| Anzahl der Eingänge |
3 x Strom, 3 x Spannung |
| Messtechnik |
Dreiphasige Leistungsmessung |
| Max. Messspannung |
480 V AC 3~ (ULX-N: max. 277 V AC/240 V DC) |
| Strommesseingang |
333 mV (AC/DC) über externe Messwandler |
| Auflösung |
24 Bit |
| Messfehler |
0,3 % bezogen auf den Endwert (U/I), 0,6 % berechneter Wert |
| Elektrische Isolierung |
2500 V |
| Stromaufnahme am E-Bus |
Typisch 120 mA |
| Aktualisierungsintervall |
Eine Netzperiode (20 ms bei 50 Hz) |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-25 bis +85 °C |
| Zulässige relative Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Gehäusematerial |
Polycarbonat |
| Anschlusstechnik |
CAGE CLAMP-Federbetätigung |
| Leiterquerschnitt |
Massivdraht/Litze: 0,08 bis 2,5 mm2 (AWG 28...14) |
| Abmessungen (W x H x T) |
12 mm x 100 mm x 68 mm |
| Ursprungsland |
Deutschland |
| Versandgewicht (berechnet) |
0,15 kg |
Anschlüsse und Schnittstellen
| Klemmenanschluss |
Signalzuordnung |
Beschreibung |
| L1 (1) |
Spannung Phase 1 |
Spannungseingang für Phase 1 (L1) |
| L2 (2) |
Spannung Phase 2 |
Spannungseingang für Phase 2 (L2) |
| L3 (3) |
Spannung Phase 3 |
Spannungseingang für Phase 3 (L3) |
| N (5) |
Neutralleiter |
Neutralleiteranschluss für Referenzspannung |
| I1+ / I1- (9, 10) |
Stromkanal 1 (333 mV) |
Differenzieller Niederspannungseingang für Stromwandler von Phase 1 |
| I2+ / I2- (11, 12) |
Stromkanal 2 (333 mV) |
Differenzieller Niederspannungseingang für Stromwandler von Phase 2 |
| I3+ / I3- (13, 14) |
Stromkanal 3 (333 mV) |
Differenzieller Niederspannungseingang für Stromwandler von Phase 3 |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle & Kompatibilität
Es ist entscheidend, den EL3443-0013 vom Standardmodell EL3443-0000 zu unterscheiden. Das Standardmodell ist für direkte Gleichstrommessungen bis zu 1 A oder für Wechsel- und Gleichstrommessungen bis zu 5 A ausgelegt. Der EL3443-0013 hingegen verwendet externe Sensoren mit Niedrigleistungsausgang und Spannungsausgang (333 mV). Werden diese Klemmentypen ohne passende Stromwandler im Feld ausgetauscht, kommt es zu einer Messbereichsüberschreitung oder zu einem katastrophalen thermischen Ausfall der Eingänge.
Anwendungsrisiken und technische Hinweise
Bei der Überwachung von Netzen mit erheblicher Belastung durch Frequenzumrichter (VFD) kann sich die Wärmeentwicklung im Klemmengehäuse aufgrund von Oberschwingungsstromspitzen erhöhen. Bei dauerhaft über 440 V AC liegender Phasenspannung ausreichend seitlichen Freiraum oder eine aktive Wärmeableitung im Gehäuse sicherstellen. Standardstromwandler mit Stromausgang (x A / 1 A oder x A / 5 A) niemals direkt an dieses Modul anschließen, da die Niederspannungseingänge die induktiven Überspannungen hochstrombelasteter Sekundärkreise nicht begrenzen können.
Tipps zu Inbetriebnahme und Verdrahtung
Um Messungen mit hoher Genauigkeit zu gewährleisten, für die 333-mV-Transformatorsignalleitungen stets eine abgeschirmte Twisted-Pair-Leitung (STP) verwenden. Die Abschirmung sollte direkt mit der Funktionserde (FE) der DIN-Schiene verbunden werden, die dem Eintrittspunkt am nächsten liegt. In TwinCAT 3 müssen Konfigurationsoffsets über das Online-Parametrierungsmenü von CoE (CanOverEthernet) angewendet werden, damit der 333-mV-Signalbereich direkt mit den Primärskalierungswerten der Feldsensoren abgeglichen wird.
Installationsrichtlinien
KRITISCHE WARNUNG: Vor der Montage, Verdrahtung oder Wartung der Klemme das gesamte Verteilungsnetz spannungsfrei schalten. Sicherstellen, dass das Bussystem und die Spannungseingänge vollständig isoliert sind. Restladungen müssen aus dem Primärkreis abgeleitet werden, um tödliche Stromschläge oder Schäden an den internen Analogwandlern zu vermeiden.
1
Die Klemme mithilfe des integrierten Verriegelungsmechanismus auf die geerdete 35-mm-DIN-Schiene (gemäß EN 60715) aufschnappen.
2
Den physischen E-Bus-Logikpfad herstellen, indem benachbarte Klemmen mithilfe des Doppelsteckplatz- und Schlüsselungssystems zusammengeschoben werden.
3
Die Federverdrahtung mit CAGE CLAMP und Werkzeugbetätigung durchführen. Vor dem Einführen der Leiter in die Klemmenöffnungen 8-9 mm der Drahtisolierung abisolieren.
4
Signalführung prüfen: Phasenspannungseingänge an den Anschlüssen 1, 2 und 3 anschließen und Stromeingänge der Stromwandler an den Anschlüssen 9 bis 14 abschließen.
