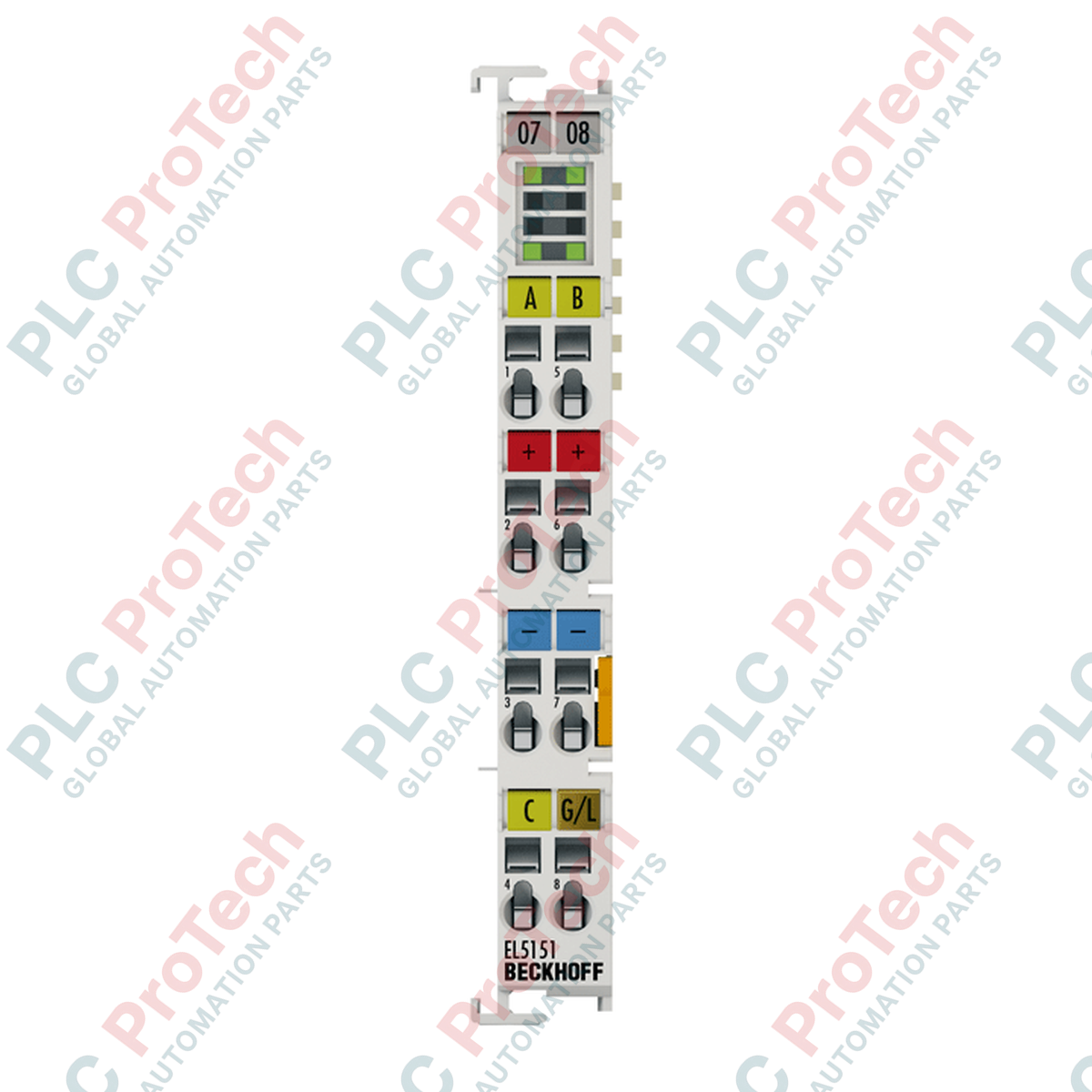

Durch die direkte Verarbeitung von 24-V-DC-Encodersignalen innerhalb des EtherCAT-Terminalsystems ermöglicht der Beckhoff EL5151 eine präzise Positions- und Frequenzmessung für industrielle Motion-Control-Anwendungen. Dieses Modul dient als Schnittstelle für den direkten Anschluss inkrementaler Encoder mit 24-V-Ausgängen und überträgt den Zählerstand über den E-Bus an die übergeordnete Steuerung.
Hauptmerkmale
-
Einkanalige Schnittstelle: Unterstützt den Anschluss von A-, B- und C-Encodersignalen.
-
Flexible Zählerbreite: Umschaltbare 16-Bit- und 32-Bit-Zähleroptionen passend zu den Anforderungen der Anwendung.
-
Hochgeschwindigkeitsverarbeitung: Maximale Eingangsfrequenz von 400.000 Inkrementen pro Sekunde bei 4-facher Auswertung.
-
Integrierter Latch/Gate: Dedizierter 24-V-DC-Eingang für hardwaregesteuertes Erfassen von Positionen oder die Zählerfreigabe.
-
Mikroschrittauflösung: Hochauflösende Berechnung mit 1/256-Bit-Mikroschritten für eine präzise Geschwindigkeitsregelung.
-
E-Bus-versorgt: Energiesparendes Design mit einer typischen Stromaufnahme von 130 mA über den E-Bus.
Industrielle Anwendungen
- Positioniersysteme mit geschlossenem Regelkreis in Verpackungs- und Montagemaschinen.
- Synchronisierung der Förderbandgeschwindigkeit und Materialverfolgung.
- Indexierung von Rundtischen und Messung der Winkelverschiebung.
- Integration von 24-V-HTL-Encodern in Hochgeschwindigkeits-EtherCAT-Netzwerke.
Technische Spezifikationen
| Parameter |
Wert |
| Hersteller |
Beckhoff |
| Modellnummer |
EL5151 |
| Anzahl der Kanäle |
1 |
| Encoderanschluss |
A, B, C, Gate-/Latch-Eingang 24 V DC, 24 V / 0 V |
| Sensoreingänge |
1 |
| Betriebsspannung des Encoders |
24 V DC |
| Zähler |
1 x 16/32 Bit (umschaltbar) |
| Eingangsfrequenz |
Max. 400.000 Inkremente/s (mit 4-facher Auswertung) |
| Quadraturdecoder |
4-fache Auswertung |
| Eingangssignal |
24 V DC |
| Versorgungsspannung |
24 V DC (-15 % / +20 %) |
| Nennspannung |
24 V DC am Powerkontakt |
| Auflösung |
1/256-Bit-Mikroschritte |
| Stromaufnahme E-Bus |
Typ. 130 mA |
| Betriebstemperatur |
-25 bis +60 degC |
| Lagertemperatur |
-40 bis +85 degC |
| Relative Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Abmessungen (H x B x T) |
Ca. 100 mm x 15 mm x 70 mm |
| Versandgewicht (berechnet) |
1,5 kg (einschließlich Schutzverpackung) |
Anschlüsse und Schnittstellen
| Klemmenanschluss |
Signalzuweisung |
| Eingang A |
Encoder-Signal A (24 V DC) |
| Eingang B |
Encoder-Signal B (24 V DC) |
| Eingang C |
Encoder-Nullimpuls-/Latch-Signal C (24 V DC) |
| Gate/Latch |
Externer Gate- oder Latch-Eingang (24 V DC) |
| 24 V / 0 V |
Versorgungspunkte für den Encoder-Sensor |
Alternative Modelle und Kompatibilität
Der EL5151 ist speziell für 24-V-HTL-Encodersignale (Single-Ended) ausgelegt. Wenn Ihr System differentielle 5-V-TTL-Signale (RS422) verwendet, müssen Sie stattdessen den EL5101 oder EL5152 einsetzen. Stellen Sie sicher, dass Ihre TwinCAT-Konfiguration mit der Hardwareversion der Klemme übereinstimmt, um Fehler beim Übergang der EtherCAT-Zustandsmaschine zu vermeiden (z. B. „SAFEOP to OP failed“).
Anwendungsfehler und technische Hinweise
Beim Betrieb nahe der maximalen Eingangsfrequenz von 400 kHz ist eine durch die Kabelkapazität verursachte Signalverschlechterung ein häufiger Fehlerpunkt. Stellen Sie sicher, dass die 24-V-Encodersignale saubere, steile Anstiegs- und Abfallflanken aufweisen. Hochfrequentes Rauschen auf den Signalleitungen kann dazu führen, dass der Quadraturdecoder falsche Zählwerte erfasst, was zu einer Positionsdrift führt.
Tipps für Inbetriebnahme und Verdrahtung
Verwenden Sie für alle Encoderanschlüsse stets geschirmte, verdrillte Doppelleitungen (STP). Der Kabelschirm muss am Eintrittspunkt in den Schaltschrank über niederimpedante Schirmklemmen geerdet werden. Konfigurieren Sie die Zählerbreite (16 Bit oder 32 Bit) im TwinCAT System Manager im Online-Verzeichnis CoE (CAN over EtherCAT), sodass sie Ihrer SPS-Variablenzuordnung entspricht.
Installationsrichtlinien
KRITISCHER WARNHINWEIS
Schalten Sie die gesamte Anlage spannungsfrei, bevor Sie die Klemme in den Busverbund einsetzen oder daraus entfernen. Wenn die 24-V-DC-Versorgungskontakte und die E-Bus-Versorgung nicht getrennt werden, kann dies zu dauerhaften Schäden an der internen Busschnittstelle und benachbarten Modulen führen.
1
Montieren Sie die Klemme auf der Standard-DIN-Schiene mit 35 mm Breite (EN 60715), indem Sie die Führungsschiene ausrichten und die Klemme fest aufschieben, bis der Verriegelungsmechanismus einrastet.
2
Stellen Sie sicher, dass die seitlich montierten goldfarbenen E-Bus-Kontakte sauber und frei von Verschmutzungen sind, bevor Sie benachbarte Klemmen zusammenschieben.
3
Schließen Sie die Encoderleitungen mit einem geeigneten Schraubendreher an, um die Zugfederklemmen zu öffnen. Führen Sie das abisolierte Leitungsende ein und lassen Sie die Klemme los, um die Verbindung zu sichern.
