Beschreibung

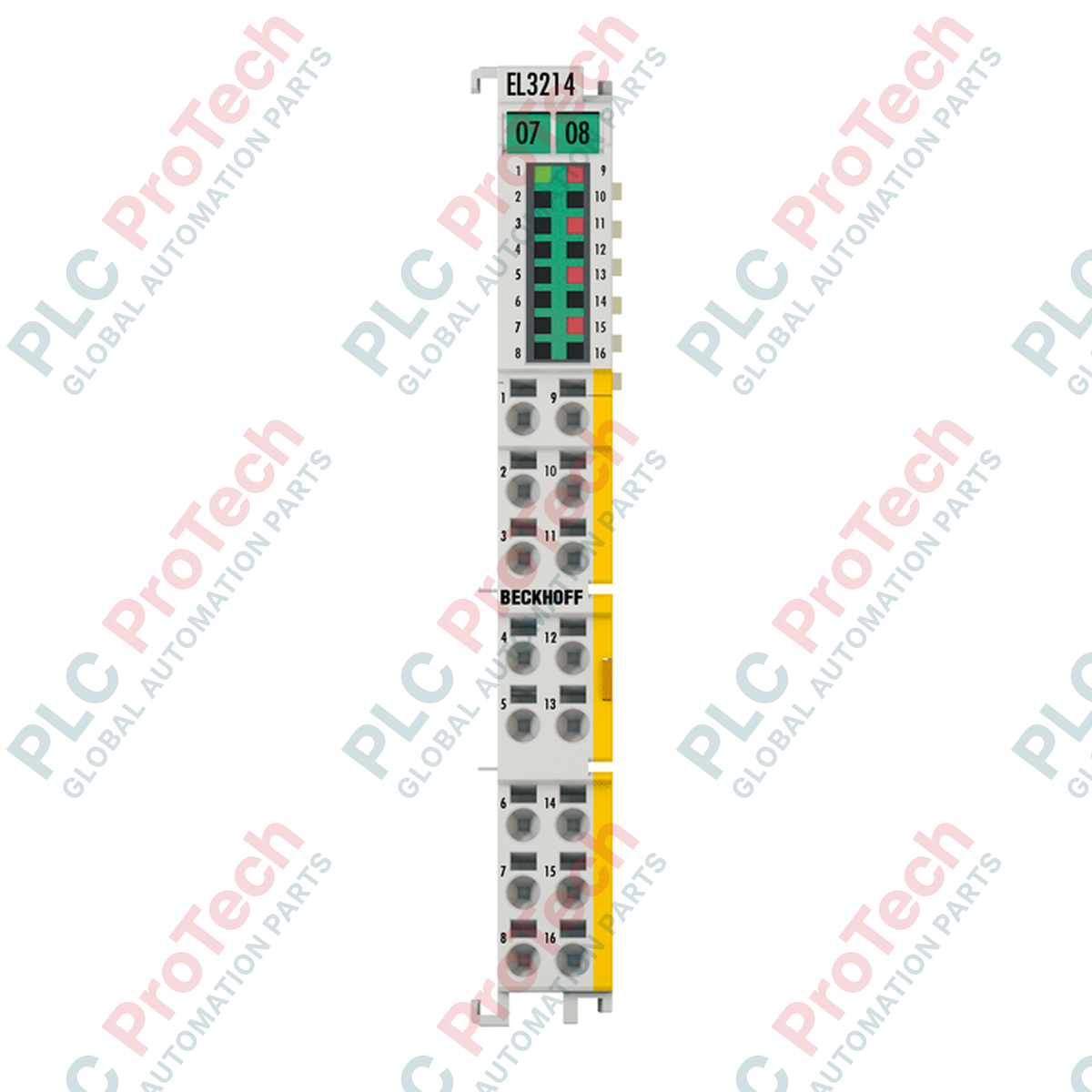

Die für eine hohe Temperaturmessdichte ausgelegte analoge Eingangsklemme Beckhoff EL3214-0090 ermöglicht den direkten Anschluss von bis zu vier Widerstandssensoren in platzbeschränkten Schaltschränken. Als Teil des EtherCAT-I/O-Systems verarbeitet dieses Modul Signale von RTDs wie Pt100 und Ni100 sowie von verschiedenen Widerstandsgebern mithilfe einer hocheffizienten 3-Leiter-Anschlusstechnik. Die Integration der TwinSAFE SC-Technologie (Single Channel) ermöglicht die Übertragung analoger Messdaten von dieser Standardklemme direkt an eine TwinSAFE-Logic-Einheit und damit eine sicherheitsgerichtete Auswertung und mehrstufige Prozessüberwachung in komplexen Automatisierungsnetzwerken.
Merkmale
-
Vierkanaldichte: Verbindet vier separate RTD-Sensoren in einem kompakten 12-mm-HD-Gehäuse.
-
TwinSAFE SC-Technologie: Ermöglicht die sicherheitsgerichtete Signalverarbeitung über Standard-EtherCAT-Netzwerke bei Integration mit TwinSAFE Logic.
-
3-Leiter-Anschlussgeometrie: Ermöglicht die Kompensation des Leitungswiderstands ohne einen vierten Leiter und gewährleistet so Genauigkeit bei gleichzeitig geringerem Klemmenplatzbedarf.
-
Linearisierung mehrerer Sensortypen: Native Unterstützung für Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 und ohmsche Widerstandsmessungen mit Potentiometern.
-
Integrierte Statusdiagnose: Einzelne Kanal-LEDs zeigen Fehlerzustände, offene Stromkreise und laufende Vorgänge sofort an.
Anwendungen
-
Prozessleittechnik: Präzise Temperaturregelung in der chemischen Verarbeitung, der Kunststoffextrusion und in Lebensmittelverarbeitungslinien.
-
Energieerzeugung und -verteilung: Überwachung der Wicklungstemperaturen in Motoren, Generatoren und großen Leistungstransformatoren.
-
Umweltprüfkammern: Regelung präziser klimatischer Rückkopplungsschleifen in variablen Prüfräumen.
-
Automatisierung schwerer Maschinen: Standardmäßige Überwachung der Lagertemperatur und thermische Rückmeldung aus dem Ölsumpf.
Technische Daten
| Parameter |
Spezifikationswerte |
| Hersteller |
Beckhoff Automation |
| Modellbezeichnung |
EL3214-0090 |
| Produkttyp |
EtherCAT-Klemme (HD-Gehäuse) |
| Eingänge |
4 Kanäle (analog) |
| Spannungsversorgung |
Über E-Bus (intern) |
| Technologietyp |
Temperaturmessung (RTD) |
| Signaltyp |
Differenziell |
| Auflösung |
16 Bit (0,1 °C pro Digit) |
| Wandlungszeit |
Ca. 170 ms (Standardkonfiguration) |
| Messstrom |
Weniger als 0,5 mA (lastabhängig) |
| Temperaturbereiche |
-200 bis +850 °C (Pt-Sensoren); -60 bis +250 °C (Ni-Sensoren) |
| Messfehler |
Weniger als +/-0,5 °C für Pt-Sensoren (4 x 3-Leiter) |
| Elektrische Isolierung |
500 V (E-Bus / Signalspannung) |
| Stromaufnahme E-Bus |
Typisch 140 mA |
| Gehäusetyp |
Gehäuse mit hoher Packungsdichte, Polycarbonat |
| Abmessungen |
12 mm x 100 mm x 68 mm |
| Betriebstemperatur |
-25 bis +60 °C |
| Vibrationsfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Zulassungen |
CE, UL |
| Herkunftsland |
Deutschland |
| Gewicht |
Ca. 60 g |
Verbindungen und Schnittstellen
| Anschluss-Pinnummer |
Signalzuordnung |
Funktionsbeschreibung |
| 1 |
+R1 |
Positiver Sensoreingang von Kanal 1 |
| 5 |
+RL1 |
Messanschluss von Kanal 1 (Leitungskompensation) |
| 9 |
-R1 |
Negativer Rückleiter von Kanal 1 |
| 2 |
+R2 |
Positiver Sensoreingang von Kanal 2 |
| 6 |
+RL2 |
Messanschluss von Kanal 2 (Leitungskompensation) |
| 10 |
-R2 |
Negativer Rückleiter von Kanal 2 |
| 3 |
+R3 |
Positiver Sensoreingang von Kanal 3 |
| 7 |
+RL3 |
Messanschluss von Kanal 3 (Leitungskompensation) |
| 11 |
-R3 |
Negativer Rückleiter von Kanal 3 |
| 4 |
+R4 |
Positiver Sensoreingang von Kanal 4 |
| 8 |
+RL4 |
Messanschluss von Kanal 4 (Leitungskompensation) |
| 12 |
-R4 |
Negativer Rückleiter von Kanal 4 |
Erfahrungswerte aus der Praxis
Alternative Modelle & Kompatibilität
Die EL3214-0090 verfügt über sicherheitsbezogene Eigenschaften mit einem einzelnen Kanal (SC) und unterscheidet sich dadurch von den standardmäßigen, nicht sicherheitsgerichteten EL3214-Geräten. Standardmäßige EL3214-Klemmen können zwar durch EL3214-0090-Module ersetzt werden, zur Nutzung der Sicherheitsfunktionen muss jedoch die TwinCAT-EtherCAT-Konfiguration aktualisiert werden. Standardmäßige Modelle ohne SC können in Anwendungen, die TwinSAFE-SC-Sicherheitskreise erfordern, nicht als direkte funktionale Ersatzgeräte eingesetzt werden.
Anwendungsfallen & technische Hinweise
Um Messfehler durch Eigenerwärmung zu vermeiden, müssen die Diagnoseparameter des Sensors dem standardmäßigen Sensorstromgrenzwert von weniger als 0,5 mA entsprechen. Hohe Umgebungstemperaturen in hochverdichteten Klemmenanordnungen können die Wärmeentwicklung beschleunigen. Sorgen Sie für ausreichende konvektive Luftströmung oder verwenden Sie standardmäßige Abstandshalter, wenn Sie die EL3214-0090 neben Klemmen mit hoher Verlustleistung wie Buskopplern oder Motorantrieben positionieren.
Tipps für Inbetriebnahme & Verdrahtung
Um die 3-Leiter-Leitungskompensation vollständig zu nutzen, müssen alle drei Signalleitungen zu einem einzelnen Sensor denselben Querschnitt und dieselben Materialspezifikationen aufweisen. Abweichende Leitungseigenschaften führen zu Messfehlern durch Offset, die sich nicht dynamisch herausrechnen lassen. Verlegen Sie alle analogen Sensorkabel als abgeschirmte verdrillte Adernpaare und schließen Sie die Abschirmung an die nächstgelegene Erdungsklemme der DIN-Schiene an, statt sie über die normalen Stromkontaktbahnen zu führen.
Installationshinweise
KRITISCHER SICHERHEITSHINWEIS
Trennen Sie die Stromversorgung des gesamten E/A-Segments, bevor Sie die Klemme in den DIN-Schienenblock einsetzen oder daraus entnehmen. Wird die Spannung nicht abgeschaltet, können empfindliche interne E-Bus-Transceiver beschädigt werden, was zu Kommunikationsunterbrechungen im gesamten physischen Segment führen kann. Beachten Sie beim Umgang mit den freiliegenden Seitenkontakten die erforderlichen Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung.
1
Montieren Sie die EtherCAT-Klemme auf der standardmäßigen 35-mm-DIN-Schiene gemäß EN 60715, indem Sie sie nach unten drücken, bis die Federverriegelung in beiden Schlitzen sicher einrastet.
2
Schieben Sie die benachbarten Module mithilfe der integrierten Doppelsteckverbindungen zusammen, um das physische Busprofil der Struktur zu vervollständigen.
3
Isolieren Sie die Ader des Sensoranschlusses auf 8–9 mm ab. Drücken Sie den Verriegelungsmechanismus der Federklemme mit einem handelsüblichen Schraubendreher herunter, führen Sie die massive oder mit einer Aderendhülse versehene Ader ein und lassen Sie den Mechanismus zum Verriegeln los.
