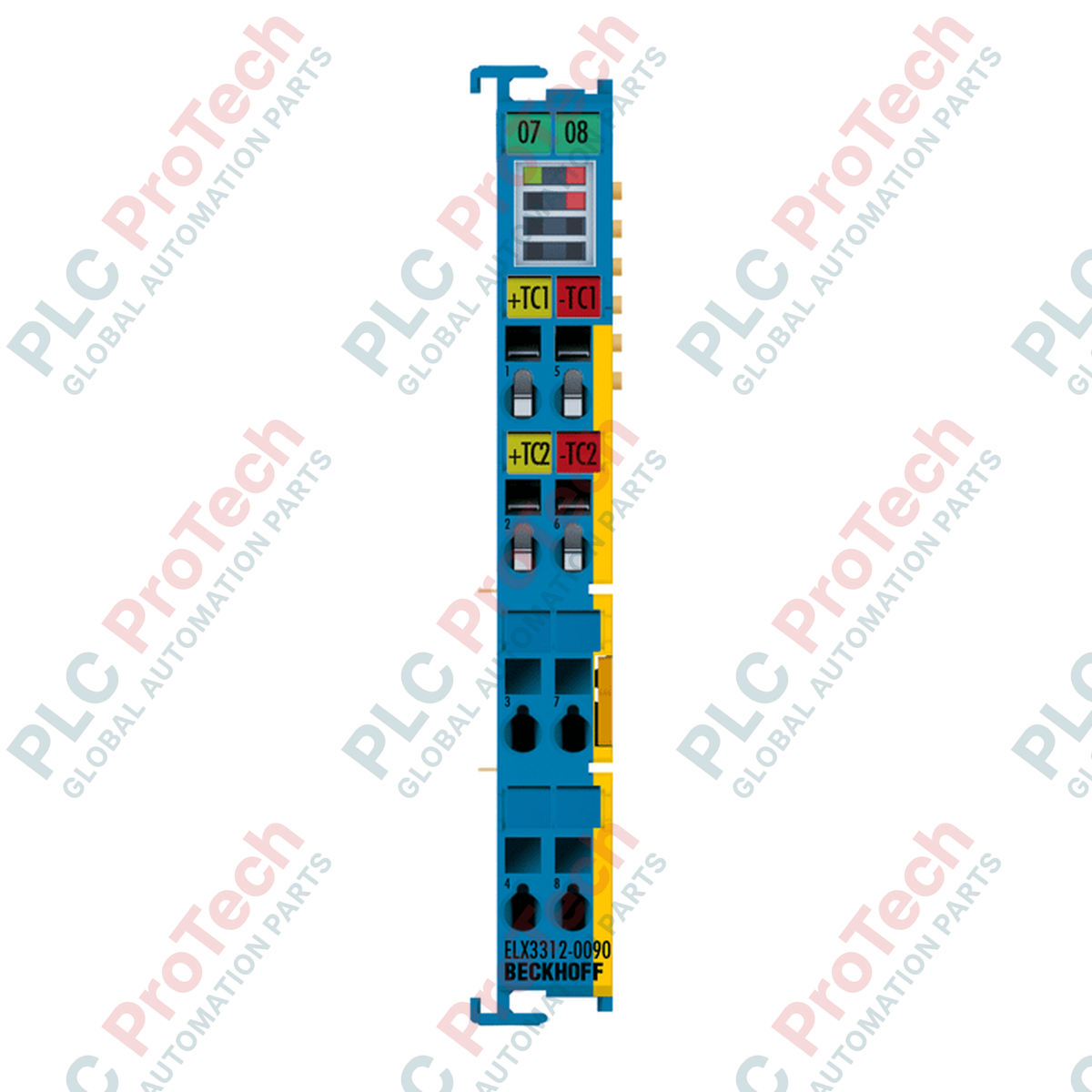

BECKHOFF ELX3312-0090 EtherCAT-Klemme

SKU ELX3312-0090

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: ELX3312-0090
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 60g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das BECKHOFF ELX3312-0090 ist ein hochpräzises EtherCAT-Klemmmodul mit 2 Analogeingängen zur direkten Temperaturmessung mittels Thermoelementen in explosionsgefährdeten Bereichen. Mit eigensicheren (Ex i) Schnittstellen ermöglicht dieses Klemmmodul den direkten Anschluss von Sensoren, die in explosionsgefährdeten Umgebungen der Zonen 0/20 und 1/21 installiert sind, und bietet eine hochintegrierte Lösung für Anwendungen in der Prozesstechnik.

Zusätzlich zu seinen eigensicheren Funktionen verfügt das BECKHOFF ELX3312-0090 über die TwinSAFE SC (Single Channel)-Technologie. Dadurch können Standardsignale für sicherheitsgerichtete Aufgaben innerhalb eines TwinSAFE-Systems verwendet werden, sodass Prozessdaten zur sicherheitsbezogenen Auswertung und Verarbeitung an ein TwinSAFE-Logic-Klemmmodul übertragen werden können.

Dieses kompakte 12-mm-Klemmmodul unterstützt eine Vielzahl von Thermoelementtypen und führt eine hochauflösende, rauscharme Analog-Digital-Wandlung durch. Zur Einhaltung der Isolations- und Sicherheitsparameter muss das Klemmmodul in ein EtherCAT-Segment integriert werden, das über ein ELX9560-Stromversorgungsklemmmodul gespeist wird.

Merkmale

Eigensichere (Ex i) Eingänge zum direkten Anschluss von Feldgeräten in explosionsgefährdeten Bereichen
TwinSAFE SC (Single Channel)-Technologie zur sicherheitsorientierten Auswertung von Prozessdaten
Zwei differentielle Analogeingangskanäle für hochpräzise Thermoelementmessungen
Breite Sensorunterstützung für Thermoelementtypen K, J, L, E, T, N, U, B, R, S und C
Hochauflösende 16-Bit-Analog-Digital-Wandlung
Integrierte Vergleichsstellen-Temperaturkompensation und Linearisierung der Kennlinie
Kompakte DIN-Schienenmontage mit Diagnoseanzeigen über integrierte LEDs

Anwendungen

Eigensichere Temperaturüberwachung in chemischen, petrochemischen und gasverarbeitenden Anlagen
Erfassung von Thermoelementsignalen aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21
Sicherheitsbezogene Temperaturüberwachungssysteme mit TwinSAFE-SC-Architekturen
Prozessautomatisierung, die kompakte und für explosionsgefährdete Bereiche geeignete I/O-Lösungen erfordert

Technische Daten

Allgemeine Angaben

Hersteller	BECKHOFF
Exaktes Modell	ELX3312-0090
Produkttyp	EtherCAT-Klemme
Anzahl der Eingänge	2 Differenzeingänge
Anschlusstechnik	2-Leiter

Signal und Messung

Unterstützte Sensortypen	Thermoelemente Typ K, J, L, E, T, N, U, B, R, S, C (Standard: Typ K)
Messbereich	Abhängig vom Sensortyp (Standard Typ K: -200 bis +1350 °C)
Auflösung	16 Bit (0,1 °C pro Digit)
Messfehler	Weniger als +/-0,3 % (bezogen auf den Messbereichsendwert)
Innenwiderstand	Typ. >= 10 kOhm (differenziell)
Wandlungszeit	10 ms bis 5000 ms (einstellbar, Standard: 270 ms)

Elektrische Daten

Versorgungsspannung der Elektronik	24 V DC über Einspeisekontakte (erfordert eine ELX9560-Einspeiseklemme)
Stromaufnahme des E-Bus	Typ. 70 mA
Stromaufnahme der Einspeisekontakte	Typ. 10 mA

Mechanische und Umgebungsbedingungen

Abmessungen (W x H x T)	12 mm x 100 mm x 68 mm
Gewicht	Ca. 60 g
Betriebstemperatur	-25 °C bis +60 °C
Lagertemperatur	-40 °C bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20

Installationsrichtlinien

Stellen Sie sicher, dass alle Stromversorgungen vollständig spannungsfrei geschaltet sind, bevor Sie das Klemmenmodul montieren, verdrahten oder konfigurieren.
Montieren Sie das Klemmenmodul auf einer Standard-35-mm-DIN-Schiene (EN 60715) und verriegeln Sie es sicher.
Überprüfen Sie, dass sich das Klemmenmodul innerhalb eines EtherCAT-Klemmen-Segments befindet, das nachgeschaltet von einer zugelassenen ELX9560-Einspeiseklemme versorgt wird, um eine eigensichere Stromverteilung sicherzustellen.
Beachten Sie bei Installationen in explosionsgefährdeten Bereichen alle vorgeschriebenen Ex-i-Isolationsabstände, Trennvorgaben und Verdrahtungsklassifizierungen.
Achten Sie bei der Verdrahtung auf die korrekte Polarität des Thermoelements, um Messabweichungen und Fehler zu vermeiden. Stellen Sie sicher, dass die Schirmerdung gemäß den örtlichen Vorschriften für explosionsgefährdete Bereiche ausgeführt wird.

FAQ

Was ist die Hauptfunktion des BECKHOFF ELX3312-0090?

Der BECKHOFF ELX3312-0090 ist ein 2-kanaliges analoges EtherCAT-Eingangsterminal, das für hochauflösende Temperaturmessungen über Thermoelemente ausgelegt ist, die direkt an Sensoren in explosionsgefährdeten Bereichen (Zone 0/20 und Zone 1/21) angeschlossen sind.

Unterstützt der BECKHOFF ELX3312-0090 Sicherheitsfunktionen?

Ja, der BECKHOFF ELX3312-0090 verfügt über die TwinSAFE SC-Technologie (Single Channel), die eine sichere Übertragung standardmäßiger analoger Prozesssignale an ein TwinSAFE-Logic-Terminal zur sicherheitsgerichteten Auswertung ermöglicht.

Welche Thermoelementtypen sind mit dem BECKHOFF ELX3312-0090 kompatibel?

Der BECKHOFF ELX3312-0090 unterstützt die Thermoelementtypen K, J, L, E, T, N, U, B, R, S und C, wobei Typ K als Standardsensor voreingestellt ist.

Ist für den BECKHOFF ELX3312-0090 eine externe Stromversorgung erforderlich?

Ja, der BECKHOFF ELX3312-0090 muss über ein ELX9560-Versorgungsterminal mit Strom versorgt werden, um die Anforderungen an die eigensichere (Ex i) Energieverteilung zu erfüllen.

Welche Ex-i-Zertifizierungen besitzt der BECKHOFF ELX3312-0090?

Der BECKHOFF ELX3312-0090 ist gemäß den ATEX-, IECEx- und cFMus-Vorschriften für den Einsatz in explosionsgefährdeten Bereichen zertifiziert und trägt unter anderem die Kennzeichnungen Ex ec [ia Ga] IIC T4 Gc und [Ex ia Da] IIIC.
