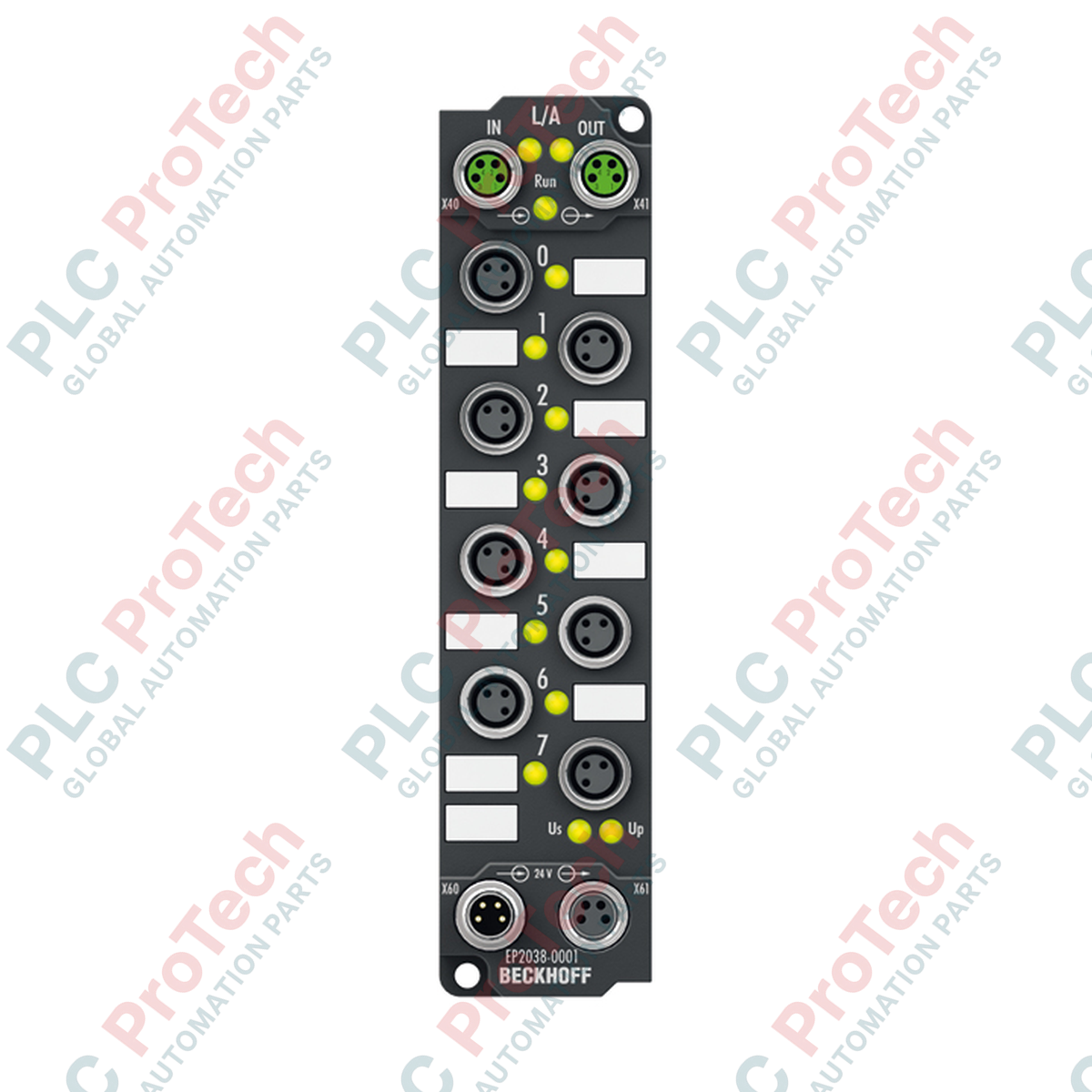

Beckhoff EP2038-0001 EtherCAT-Box, 8-kanaliges digitales Ausgangsmodul

SKU EP2038-0001

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EP2038-0001
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Box-Module
Zahlung: T/T, Western Union
Gewicht: 500g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der für dezentrale, schaltschranklose Industriearchitekturen optimierte Beckhoff EP2038-0001 EtherCAT-Box verfügt über acht digitale Ausgänge, die Lastströme von bis zu 2 A pro Kanal schalten können. Dieses robuste Modul wurde für die direkte Steuerung von Aktoren wie Magnetventilen, Schützen und Kleinmotoren in anspruchsvollen Feldeinsätzen entwickelt. Durch die Punkt-zu-Punkt-Verbindung direkt am physischen Prozesspunkt reduziert es den Verdrahtungsaufwand und die Komplexität der Systeminstallation erheblich.

Wichtige Merkmale

Hohe Strombelastbarkeit: Liefert einen Schaltstrom von bis zu 2 A pro Kanal zur Ansteuerung anspruchsvoller industrieller Lasten.
Individueller Kurzschlussschutz: Jeder Kanal verfügt über einen eigenen Schutz und isoliert Fehler, um maximale Betriebsverfügbarkeit sicherzustellen.
Für den Feldeinsatz geeignet: Schutzarten IP65, IP66 und IP67 widerstehen Feuchtigkeit, Staub und Reinigungsprozessen ohne externe Gehäuse.
Direkte EtherCAT-Bus-Integration: Verwendet zwei geschirmte M8-Schraubverbinder für eine zuverlässige Netzwerkverkettung.
Vielseitiges Lastmanagement: Effiziente Handhabung von ohmschen, induktiven und Lampenlasten.

Schwere industrielle Anwendungen

Direkte Steuerung von Hochstrom-Magnetventilen und Pneumatikventilinseln.
Verteilte Verpackungs- und Materialtransport-Fördersysteme.
Automatisierte Montagesysteme, die dezentrale I/O direkt an der Maschine erfordern.
Steuerung mobiler Maschinen und Prozessanlagen mit starken Vibrationen.

Technische Daten

Parameter	Spezifikationswert
Hersteller	Beckhoff
Modellnummer	EP2038-0001
Protokoll	EtherCAT
Busschnittstelle	2 x M8-Buchse, geschirmt, Schraubausführung
Anzahl der Ausgänge	8
Ausgangsanschlüsse	M8 x 1, 3-polig, A-codiert
Nennausgangsspannung	24 V DC (-15 % / +20 %)
Max. Ausgangsstrom	2 A pro Kanal (individuell kurzschlussfest), Summe max. 4 A
Kurzschlussstrom	Typischerweise 15 A
Schaltzeiten	Typisch TON: 200 Mikrosekunden, TOFF: 200 Mikrosekunden
Stromaufnahme (US)	120 mA aus der Systemversorgung
Hilfsstrom (UP)	Typischerweise 20 mA + Last
Schnittstelle für die Stromversorgung	Zuführung: 1 x M8-Stecker, 4-polig; Weiterführung: 1 x M8-Buchse, 4-polig
Elektrische Isolation	500 V
Betriebstemperatur	-25 °C bis +60 °C
Lagertemperatur	-40 °C bis +85 °C
Vibrations-/Schockfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-Emission	Entspricht EN 61000-6-2 / EN 61000-6-4
Schutzart	IP65 / IP66 / IP67 (entspricht EN 60529)
Zulassungen	CE, UL
Modulgewicht	165 g
Versandgewicht (berechnet)	2 kg

Anschlüsse und Schnittstellen

Stecker / Pin	Signalzuordnung
M8-Ausgang (3-polig, A-codiert)	Pin 1: +24 V DC Hilfsausgang (UP) \| Pin 3: GND (UP) \| Pin 4: Steuerausgang
Stromeinspeisung (M8-Stecker, 4-polig)	Pin 1: +24 V DC Steuerspannung (US) \| Pin 2: +24 V DC Hilfsversorgung (UP) \| Pin 3: GND (US) \| Pin 4: GND (UP)
Nachgeschaltete Stromversorgung (M8-Buchse, 4-polig)	Durchschleifverbindung zur Weiterleitung der US- und UP-Stromleitungen an nachfolgende Module

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der EP2038-0001 ist funktional mit standardmäßigen 8-Kanal-Ausgangsboxen vergleichbar, wurde jedoch speziell für Anwendungen mit höheren Strömen (bis zu 2 A) optimiert als standardmäßige 0,5-A-Ausgangseinheiten (z. B. EP2008-0002). Wenn Sie ein bestehendes Design auf den EP2038-0001 umstellen, aktualisieren Sie die physische Konfiguration im TwinCAT-Systemmanager mit der korrekten ESI-XML-Gerätebeschreibung, damit die Parameter für den höheren Strom korrekt zugeordnet werden.

Typische Anwendungsfehler und technische Hinweise

Der Gesamtstrom (∑) über alle acht Kanäle ist auf 4 A begrenzt. Bei Überschreitung dieses thermischen Grenzwerts wird eine Schutzabschaltung ausgelöst. Bei induktiven Lasten (z. B. Magnetventilen oder leistungsstarken Relaisspulen) muss eine geeignete Freilaufdiodenunterdrückung vorgesehen werden, da übermäßiges Rücklaufrauschen über die interne UP-Leitung zu Logik-Resets führen kann.

Tipps für Inbetriebnahme und Verdrahtung

Erhalten Sie die Wirksamkeit der physischen Abschirmung durch die Verwendung industrietauglicher, geschirmter M8-Netzwerk-Patchkabel. Erden Sie die Abschirmung am primären EtherCAT-Koppler-Eingangspunkt. Verschließen Sie ungenutzte M8-Buchsen stets mit standardmäßigen IP67-Dichtkappen, um das Eindringen von Industrieschmierstoffen und Flüssigkeiten zu verhindern.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Schalten Sie alle Feldstromversorgungen (sowohl die US-Steuerspannungsversorgung als auch die UP-Aktorstromleitungen) frei und sichern Sie sie gegen Wiedereinschalten, bevor Sie die physischen M8-Steckverbinder einstecken oder entfernen. Das Stecken unter Spannung von Hochstrom-Ausgangsleitungen kann zu Lichtbogenbildung an den Kontakten und dadurch zu vorzeitigem Verschleiß der Pins oder dauerhaften Schäden an der Modul-Logik führen.

1

Montieren Sie den EP2038-0001 direkt an der Maschinenstruktur, indem Sie M3-/M4-Schrauben durch die integrierten seitlichen Befestigungsbohrungen führen. Ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment an.

2

Schließen Sie die EtherCAT-Eingangs-/Ausgangsnetzwerkkabel an die geschirmten M8-Ports an und sichern Sie die Gewindesicherungsringe, um zuverlässige Erdungsverbindungen zu gewährleisten.

3

Schließen Sie die 3-poligen M8-Aktoranschlüsse auf der Feldseite an die entsprechenden Ausgangskanäle an.

4

Schließen Sie die zentrale Stromversorgungsleitung an, prüfen Sie, dass die LED-Statusanzeige einen konstant grünen Betriebszustand anzeigt, und programmieren Sie die Ausgangsparameter über die TwinCAT-SPS-Umgebung.

FAQ

Wie hoch ist die maximale Stromgrenze pro Kanal beim EP2038-0001?

Jeder der 8 digitalen Ausgänge kann einzeln bis zu 2 A schalten. Die gesamte kumulative Last (die Summe aller Kanäle) darf jedoch aufgrund physikalischer thermischer Einschränkungen 4 A nicht überschreiten.

Was passiert, wenn bei einem einzelnen Ausgangskanal ein Kurzschluss auftritt?

Das Modul verfügt über einen individuellen Kurzschlussschutz für jeden Kanal. Ein Kurzschluss an einem Anschluss löst die internen Schutzsysteme der betreffenden Leitung aus, sodass die übrigen funktionsfähigen Kanäle weiter betrieben werden können.

Wie werden Steuerungslogik und die Stromversorgung der Feldaktoren im Gerät gehandhabt?

Das Modul teilt die Stromversorgung über den M8-Stromanschluss in zwei Pfade auf: Die US-Versorgung (typischerweise 120 mA) versorgt die interne EtherCAT-Systemsteuerungselektronik, während die UP-Versorgung die geschalteten Ausgangskontakte und Feldaktoren speist.

Benötigt dieses Modul ein Schutzgehäuse, um seine IP-Schutzart aufrechtzuerhalten?

Nein. Der EP2038-0001 verfügt über die Schutzarten IP65/66/67 und kann daher direkt an Maschinen in Umgebungen mit Staub, Feuchtigkeit und Reinigungsprozessen montiert werden, sofern alle nicht verwendeten Anschlüsse mit geeigneten IP67-Schutzkappen verschlossen sind.
