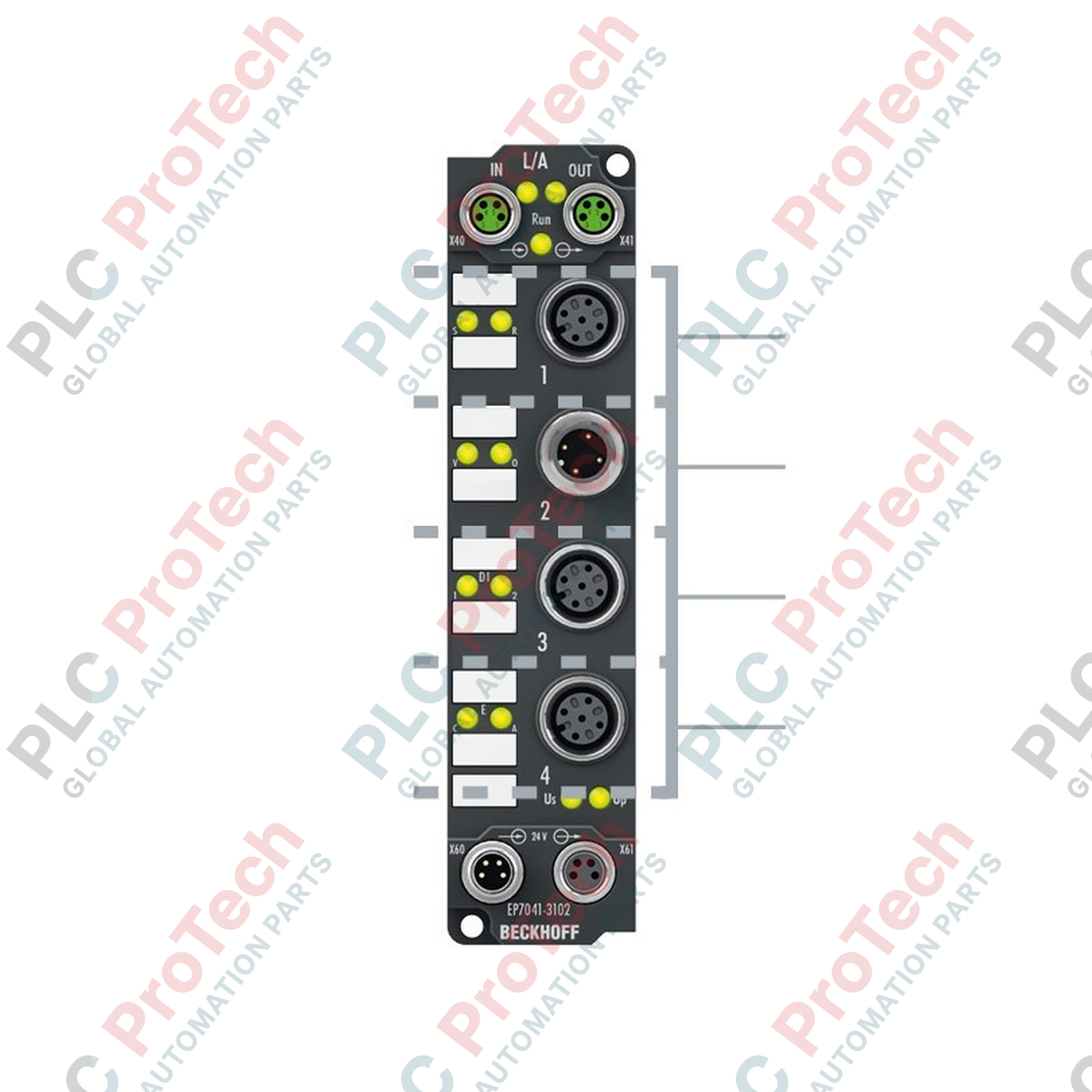

BECKHOFF EP7041-3102 EtherCAT Box Schrittmotormodul

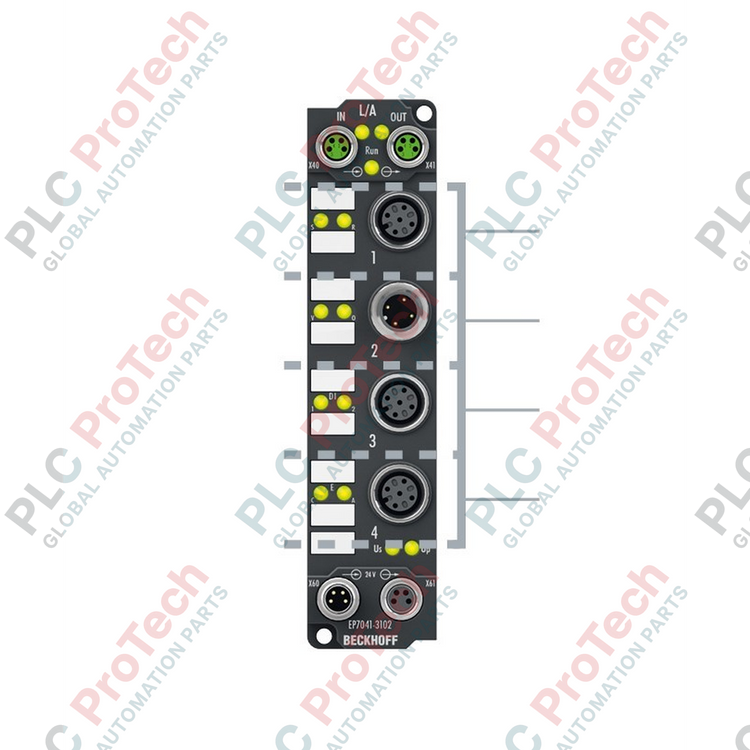

BECKHOFF EP7041-3102 EtherCAT Box Schrittmotormodul

Nur noch 10 Artikel auf Lager verfügbar

  • Hersteller: BECKHOFF

  • Produkt-Nr.: EP7041-3102

  • Herkunftsland:Deutschland

  • Produkttyp: Schrittmotormodule

  • Zahlung: T/T, Western Union

  • Gewicht: 165g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Entwickelt für den direkten Anschluss von Schrittmotoren in dezentralen, anspruchsvollen Industrieumgebungen bietet das EP7041-3102 Motion-Interface-Modul präzise Steuerung für zweiphasige bipolare und unipolare Schrittmotoren. Dieses robuste EtherCAT Box integriert eine leistungsstarke Endstufe, zusätzliche digitale Eingänge und eine dedizierte 5 V DC Encoder-Schnittstelle zur geschlossenen Wegstreckenregelung. Mit seinem IP67-geschützten Gehäuse kann dieses Modul direkt an Maschinen montiert werden, ohne einen Schaltschrank zu benötigen, was den Verkabelungsaufwand und den Installationsplatz erheblich reduziert.

Das EP7041-3102 nutzt EtherCAT-Kommunikation für Hochgeschwindigkeitssynchronisation und verwendet 256-faches Mikroschrittverfahren, um außergewöhnlich sanften Motorbetrieb, hohe Positioniergenauigkeit und minimale Resonanz zu gewährleisten. Eingebaute dynamische Stromregelung und Diagnose-LEDs ermöglichen Echtzeit-Statusüberwachung, Überlastschutz und sofortige Fehlererkennung direkt am Einsatzort.

Eigenschaften

  • Direkte Steuerung von 2-Phasen-Schrittmotoren (unipolare und bipolare Konfigurationen).
  • Integrierter 5 V DC Encoder-Eingang für präzise, geschlossene Positions- und Wegstreckenregelung.
  • Unterstützt 256-faches Mikroschrittverfahren für vibrationsarmen, hochauflösenden Betrieb.
  • Zwei digitale Eingänge und ein digitaler 24 V DC Ausgang für lokale Sensor- und Aktorintegration.
  • Robuste Schutzart IP67, ermöglicht schrankfreie Installation.
  • Integrierte verteilte Uhren (DC) für hochpräzise Synchronisation im Sub-Mikrosekundenbereich.
  • Umfassende Onboard-Diagnose einschließlich Phasenfehler, Leistungsstatus, Aktivierungszustand und Schrittverlust-Erkennung.
  • Überlast- und kurzschlussfeste Ausgänge für maximale Systemzuverlässigkeit.

Anwendungen

  • Dezentrale Positionierantriebe in der Montageautomatisierung und Verpackungsmaschinen.
  • Automatisierte Materialhandhabung, Sortiersysteme und Förderlinien.
  • Hochgeschwindigkeitsprüfgeräte und dynamische Verarbeitungsmaschinen.
  • Dezentrale Achssteuerung in Lebensmittel- und Getränkeverpackungsanlagen.

Technische Daten

Hersteller BECKHOFF
Teilenummer / Modell EP7041-3102
Produkttyp EtherCAT Box Schrittmotormodul
Protokoll EtherCAT
Bus-Schnittstelle 2 x M8 Buchse, geschirmt, Schraubtyp
Anzahl der Ausgänge 1 Schrittmotor, 1 digitaler 24 V DC Ausgang
Anzahl der Eingänge 2 digitale Eingänge, 1 Encodersystem (5 V DC Encoder)
Anschlussart M12 x 1, 5-polig, a-codiert
Lasttyp 2-Phasen-Schrittmotor (uni-/bipolar)
Nennspannung 8 bis 48 V DC
Ausgangsstrom 2 x 3,5 A (2 x 5 A Spitzenstrom)
Verteilte Uhren Ja
Schrittfrequenz Konfigurierbar bis 8000 Vollschritte/s
Schrittmuster 256-fache Mikroschrittauflösung
Frequenz des Stromreglers Dynamisch
Elektrische Isolation 500 V
Stromaufnahme von US 120 mA
Stromversorgungsanschluss Zufuhr: 1 x M8 Stecker, 4-polig; Abgang: 1 x M8 Buchse, 4-polig
Betriebstemperatur -25 bis +60 °C
Lagertemperatur -40 bis +85 °C
Gewicht Ca. 165 g
Schutzart IP65 / IP66 / IP67 (entspricht EN 60529)
Vibrations- / Stoßfestigkeit Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit / -Emission Entspricht EN 61000-6-2 / EN 61000-6-4

Anschlüsse und Schnittstellen

Schnittstellentyp Steckverbinder / Anschluss Funktion
EtherCAT Ein-/Ausgang 2 x M8 Buchse, geschirmt, Schraubtyp Feldbuskommunikation und Reihenschaltung
Motor-/Encoder-Anschluss M12 x 1, 5-polig, a-codiert Schrittmotor-Stromversorgung und Encoder-Rückmeldesignale
Stromzufuhr 1 x M8 Stecker, 4-polig Haupteingang der Stromversorgung (US und UP)
Abgehende Stromversorgung 1 x M8 Buchse, 4-polig Stromverteilung Durchschleifung zu benachbarten Modulen

Installationsrichtlinien

  • Montieren Sie das Modul direkt auf einer flachen Maschinenoberfläche oder Montageplatte mit M3-Schrauben.
  • Stellen Sie sicher, dass alle M8- und M12-Steckverbinder korrekt angezogen sind, um die spezifizierte Schutzart IP67 zu erreichen. Schützen Sie ungenutzte Steckplätze mit Dichtungskappen.
  • Führen Sie die Motorversorgungsleitungen und Rückmeldungen getrennt von Hochspannungs-Wechselstromkabeln, um elektromagnetische Störungen zu minimieren.
  • Stellen Sie eine niederohmige funktionale Erdverbindung über die Befestigungsschrauben her.

Konformität und Zertifizierungen

  • CE
Key Features:
#EtherCAT Box #Stepper Motor Modules

Welche Motortypen sind mit dem Beckhoff EP7041-3102 kompatibel?
Der EP7041-3102 ist für die Steuerung von 2-Phasen bipolar und unipolaren Schrittmotoren ausgelegt, die mit Nennspannungen von 8 bis 48 V DC betrieben werden.

Unterstützt der EP7041-3102 eine geschlossene Regelung mit Rückmeldung?
Ja, das Modul verfügt über eine integrierte Schnittstelle für einen 5 V DC Encoder, der eine hochpräzise geschlossene Wegstreckenregelung ermöglicht.

Kann dieses Modul ohne elektrisches Gehäuse montiert werden?
Ja, der EP7041-3102 hat die Schutzart IP65/66/67, was bedeutet, dass er vollständig gegen Staub und Wassereintritt geschützt ist und sich somit für die direkte Montage an Maschinen eignet.

Wie hoch ist die Spitzen-Ausgangsstromfähigkeit dieses EtherCAT Box-Moduls?
Das Modul liefert einen Nenn-Ausgangsstrom von 2 x 3,5 A mit einer Spitzenstromkapazität von 2 x 5 A. Die Ausgänge sind vollständig gegen Überlast und Kurzschluss geschützt.

Wie lauten die Betriebstemperaturgrenzen für den EP7041-3102?
Das Modul arbeitet zuverlässig bei Umgebungstemperaturen von -25 bis +60 °C.
