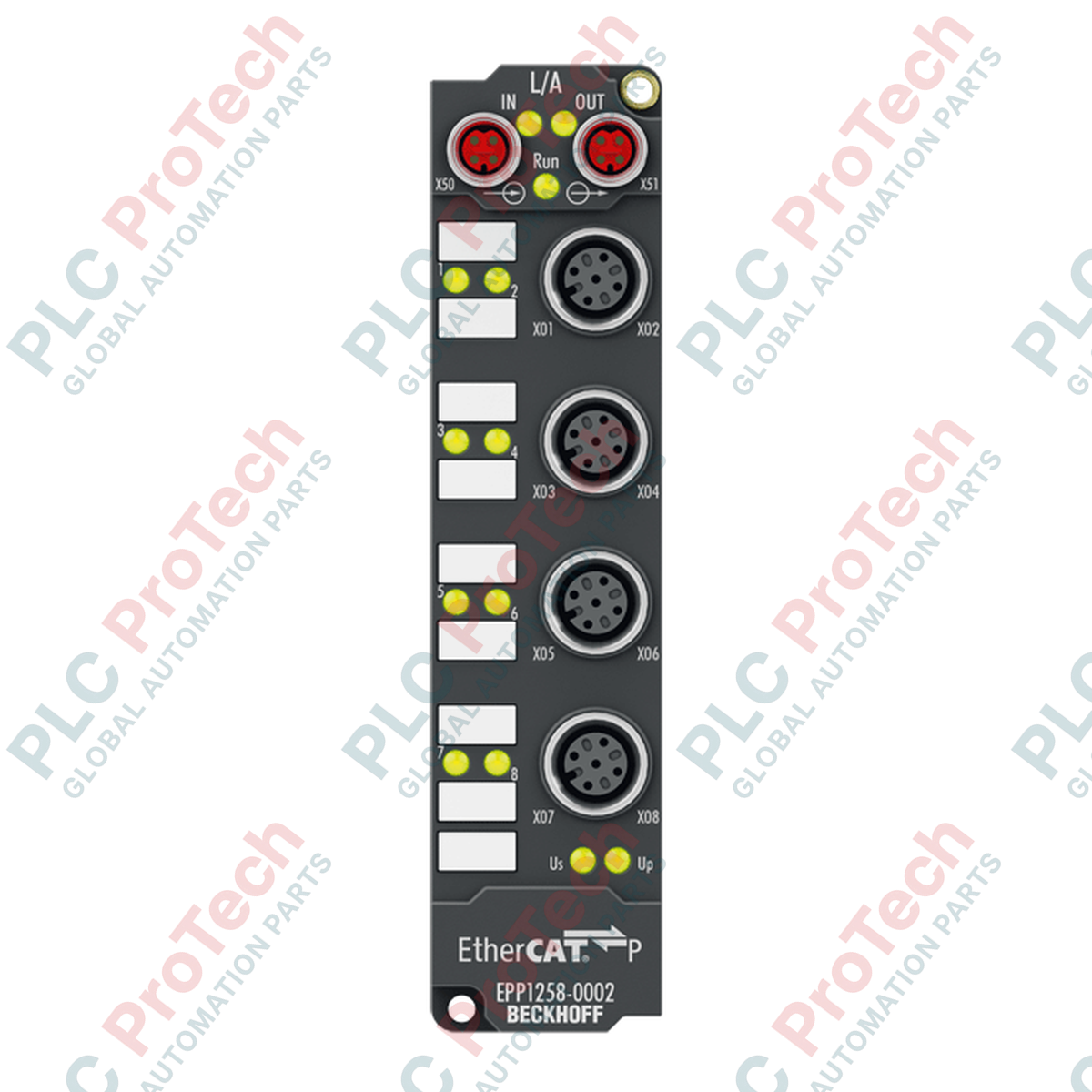

BECKHOFF EPP1258-0002 EtherCAT-P-Box-Digitaleingangsmodul

SKU EPP1258-0002

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EPP1258-0002
Herkunft Deutschland
Produkttyp: EtherCAT P-Boxen
Zahlung: T/T, Western Union
Gewicht: 0.165 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF EPP1258-0002 ist ein EtherCAT-P-Box-Modul zur Erfassung digitaler Signale aus der Feldebene. Dieses industrielle I/O-Gerät mit Schutzart IP67 verfügt über acht digitale Eingänge, die mit 24 V DC betrieben werden. Zwei dieser Eingänge (Kanal 0 und 1) bieten eine hochpräzise Zeitstempelfunktion. Dadurch lassen sich Signalflanken mit einer Auflösung von 1 ns präzise erfassen, was das Modul ideal für Hochgeschwindigkeitserfassung und eine präzise Synchronisierung in EtherCAT-P-Netzwerken macht.

Durch die Kombination von Kommunikation und Stromversorgung in einem einzigen Kabel (EtherCAT P) reduziert der BECKHOFF EPP1258-0002 die Komplexität der Verkabelung, senkt den Installationsaufwand und minimiert den erforderlichen Platzbedarf für dezentrale I/O-Strukturen. Die integrierte Distributed-Clocks-Technologie gewährleistet eine Synchronisierung im Submikrosekundenbereich mit anderen Geräten im EtherCAT-Netzwerk.

Funktionen

Acht digitale Eingänge (24 V DC) zur Erfassung von Sensorsignalen aus dem Feld
Zwei eingangsseitige, zeitstempelfähige Kanäle (Kanal 0 und 1) mit einer Auflösung von 1 ns
EtherCAT-P-Technologie mit Einkabellösung für Daten und Stromversorgung (US/UP)
Standardmäßige M12-Eingangsanschlüsse und P-codierte M8-Busschnittstellen
Integrierte Distributed Clocks (DC) für eine präzise, systemweite Synchronisierung
Geschützte Ausführung mit den Schutzarten IP65, IP66 und IP67
Integrierter Schutz der Sensorversorgung vor Kurzschlüssen

Anwendungen

Hochgeschwindigkeitserkennung von Teilen und Erfassung von Druckmarken
Dezentrale Signalerfassung in Verpackungs- und Montagemaschinen
Industrierobotik und automatisierte Handhabungssysteme
Präzise Ereigniszeiterfassung und Flankenerkennung in Motion-Control-Anwendungen

Technische Daten

Parameter	Spezifikation
Hersteller	BECKHOFF
Exaktes Modell	EPP1258-0002
Produkttyp	EtherCAT-P-Box (Digitaleingang)
Anzahl der Eingänge	8 (2 mit Zeitstempelung)
Nenneingangsspannung	24 V DC (-15 % / +20 %)
Eingangsfilter	10 µs
Signalspannung „0“	-3 bis +5 V (ähnlich EN 61131-2, Typ 3)
Signalspannung „1“	11 bis 30 V (ähnlich EN 61131-2, Typ 3)
Nenneingangsstrom	typ. 3 mA (ähnlich EN 61131-2, Typ 3)
Distributed Clocks	Ja
Zeitstempelauflösung	1 ns (Kanäle 0 und 1)
Zeitstempelgenauigkeit	10 ns (+ Eingangsverzögerung)
Sensorversorgung	Von US (Steuerspannung), max. insgesamt 0,5 A, kurzschlussfest
Busschnittstelle	2 x M8-Buchse, geschirmt, Schraubanschluss, P-codiert (EtherCAT P)
Eingangsanschluss	M12, 5-polig, A-codiert
Stromaufnahme aus US	typ. 100 mA
Elektrische Trennung	500 V
Betriebstemperatur	-25 bis +60 °C
Lagertemperatur	-40 bis +85 °C
Schutzart	IP65 / IP66 / IP67 (entspricht EN 60529)
Gewicht	Ca. 165 g
Zulassungen	CE, UL

Anschlüsse / Schnittstellen

Schnittstelle	Funktion
M8-Buchsen (P-codiert)	EtherCAT-P-Eingangs- und -Ausgangsanschluss zur Übertragung von Kommunikation und Versorgungsspannung
M12-Buchsen (5-polig, A-codiert)	Sensoreingangsanschlüsse, mit bis zu zwei Kanälen pro Buchse und integrierter Sensorversorgung

Installationshinweise

Stellen Sie sicher, dass die Systemstromversorgung vor der Montage oder Verdrahtung vollständig spannungsfrei ist.
Befestigen Sie das Modul EPP1258-0002 mit geeigneten Befestigungsschrauben sicher am Maschinenrahmen.
Schließen Sie die EtherCAT-P-Kabel an die P-codierten M8-Busbuchsen an. Ziehen Sie sie handfest an und ziehen Sie sie mit dem vorgeschriebenen Drehmoment fest, um die Dichtheit gemäß IP65/66/67 sicherzustellen.
Schließen Sie die Sensorkabel an die M12-Buchsen an und überprüfen Sie die korrekte Pinbelegung der A-codierten Steckverbinder.
Stellen Sie sicher, dass die gesamte Stromaufnahme der Sensoren vom Modul den Nennwert von 0,5 A nicht überschreitet.
Scannen Sie das Netzwerk im TwinCAT System Manager, importieren Sie bei Bedarf die ESI-XML-Datei des Geräts und ordnen Sie die entsprechenden Prozessdaten zu.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the main function of the BECKHOFF EPP1258-0002?

The BECKHOFF EPP1258-0002 is an EtherCAT P Box designed to collect eight 24 V DC digital signals from field-level sensors, with two of these inputs featuring high-precision timestamping functionality for accurate edge-detection applications.

Which channels on the BECKHOFF EPP1258-0002 support timestamping?

On the BECKHOFF EPP1258-0002, channels 0 and 1 support timestamping, providing a measurement resolution of 1 ns and sub-microsecond synchronization via Distributed Clocks.

What type of connection technology does the BECKHOFF EPP1258-0002 use?

The BECKHOFF EPP1258-0002 uses P-coded M8 sockets for its EtherCAT P bus communication and power connection, and 5-pin, A-coded M12 sockets for connecting field sensors.

Is the sensor supply on the BECKHOFF EPP1258-0002 protected against short circuits?

Yes, the BECKHOFF EPP1258-0002 supplies connected sensors with control voltage (US) up to a maximum total current of 0.5 A, and this sensor supply is fully short-circuit proof.
