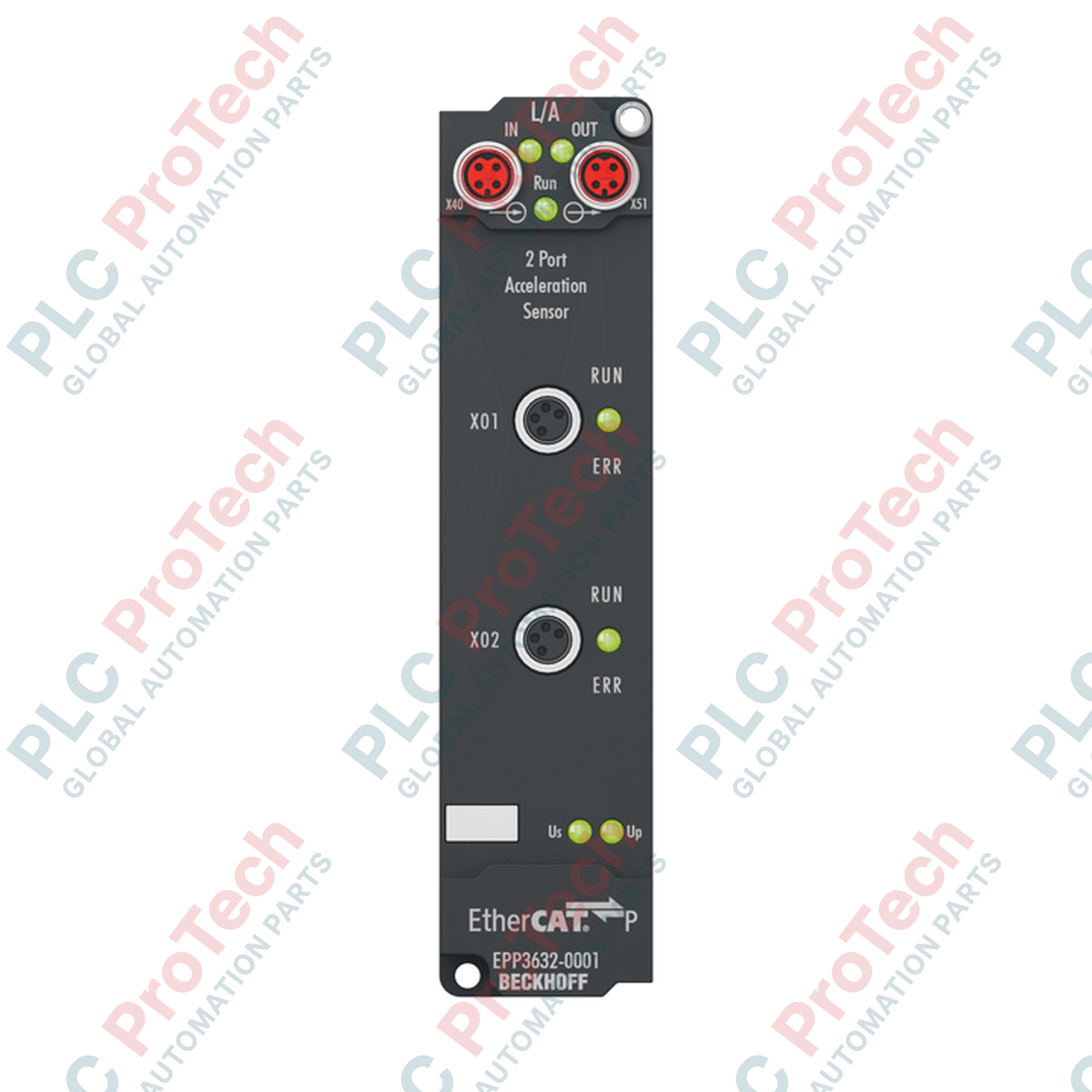

BECKHOFF EPP3632-0001 EtherCAT-P-Box-Zustandsüberwachungsschnittstelle

SKU EPP3632-0001

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EPP3632-0001
Herkunft Deutschland
Produkttyp: EtherCAT-P-Box-Module
Zahlung: T/T, Western Union
Gewicht: 0.165 kg
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF EPP3632-0001 ist eine hochpräzise zweikanalige Analogeingangsschnittstelle für Zustandsüberwachung und Schwingungsanalyse. Dieses Modul im kompakten, robusten EtherCAT-P-Box-Format ermöglicht die direkte, dezentrale Erfassung von Signalen von IEPE-Sensoren (Integrated Electronics Piezo-Electric) mit Konstantstromversorgung, beispielsweise Hochfrequenzbeschleunigungssensoren und Mikrofonen.

Durch den Einsatz der EtherCAT-P-Technologie kombiniert der BECKHOFF EPP3632-0001 Hochgeschwindigkeitskommunikation und Energieübertragung (sowohl Steuerspannung Us als auch Peripheriespannung Up) in einem einzigen standardisierten M8-Anschluss. Dieses dezentrale Design macht lange, störanfällige analoge Sensorkabel überflüssig, da die Signale direkt am Messpunkt umgewandelt werden, wodurch sich die Signalqualität und die Flexibilität der Systemarchitektur deutlich verbessern.

Merkmale

Zweikanaliger Analogeingang, speziell für IEPE-Sensoren mit Konstantstromversorgung optimiert.
Individuell konfigurierbarer Sensor-Erregungsstrom (2 mA, 4 mA oder 8 mA) für beide Kanäle.
Hochauflösende 16-Bit-Analog-Digital-Wandlung mit einer schnellen Abtastrate von bis zu 50 kSamples/s (Wandlungszeit von 20 Mikrosekunden).
Parametrierbarer analoger Tiefpassfilter 5. Ordnung (bis zu 25 kHz) und Hochpassfilterung für eine maßgeschneiderte Schwingungsanalyse.
Unterstützung von Distributed Clocks (DC) für eine Synchronisierung im Mikrosekundenbereich im gesamten Industrienetzwerk.
Integrierte Diagnose des Sensorzustands durch kontinuierliche Überwachung der Vorspannung.
Robustes Industriegehäuse gemäß IP65, IP66 und IP67, geeignet für die direkte Montage an der Maschine ohne Gehäuse.

Anwendungen

Dezentrale Schwingungs- und Zustandsüberwachung rotierender Anlagen.
Echtzeitdiagnose von Lagern und Getrieben in rauen Produktionsumgebungen.
Analyse von Schallemissionen und Überwachung von Maschinengeräuschen.
Direkte Feldinstallation an der Maschine zur Minimierung der Länge analoger Kabelverbindungen.

Technische Daten

Allgemeines

Parameter	Spezifikation
Hersteller	BECKHOFF
Modell	EPP3632-0001
Produkttyp	EtherCAT-P-Box (Condition Monitoring)

Signal und I/O

Anzahl der Kanäle	2 Analogeingänge
Signaltyp	IEPE (Konstantstromversorgung und modulierte Wechselspannung)
Auflösung	16 Bit (einschließlich Vorzeichen)
Messbereich	Standard: ±5 V (bis zu 25 kHz) / ±250 mV (bis zu 10 Hz)
Konvertierungszeit	20 Mikrosekunden (max. 50 kSamples/s)
Konvertierungszeit	Weniger als ±0,5 % (DC; bezogen auf den Endwert)
Eingangsfilter	Parametrierbarer Tiefpassfilter 5. Ordnung (bis 25 kHz); typ. Hochpassfilter mit 0,05 Hz
Sensorspeisung (I_EXCITE)	Typ. 2, 4 oder 8 mA (pro Kanal separat konfigurierbar)
Überwachung des Sensorzustands	Ja, durch kontinuierliche Überwachung der Vorspannung (Drahtbrucherkennung)

Elektrische und Kommunikationsdaten

Protokoll	EtherCAT P
Busschnittstelle	2 x M8-Buchse, geschirmt, Schraubausführung, P-codiert
Distributed Clocks	Ja
Nennspannung	24 V DC (-15 % / +20 % von der Steuerspannung Us)
Elektrische Isolation	500 V

Mechanische und Umgebungsbedingungen

Anschlussart (Sensoren)	M8, 4-polig, Schraubausführung, geschirmt
Schutzart	IP65, IP66, IP67 (entspricht EN 60529)
Betriebstemperatur	-25 °C bis +60 °C
Lagertemperatur	-40 °C bis +85 °C
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-Emission	Entspricht EN 61000-6-2 / EN 61000-6-4
Zulassungen	CE, UL
Gewicht	Ca. 165 g

Anschlüsse / Schnittstellen

Schnittstelle	Funktion
EtherCAT P (P-codierter M8)	Kombinierter Kommunikations- und Versorgungseingang/-ausgang zur Durchschleifung
Eingangskanäle (M8, 4-polig)	Geschirmte Anschlüsse für IEPE-Sensorsignale und Konstantstromerregung

Installationsrichtlinien

Stellen Sie sicher, dass das gesamte EtherCAT-P-Segment vor der Montage oder dem Herstellen von Verbindungen spannungsfrei geschaltet ist.
Befestigen Sie die Box mit Standardschrauben M3 durch die integrierten Befestigungsösen auf einer sauberen, ebenen Fläche.
Verwenden Sie für die EtherCAT-P-Busschnittstelle ausschließlich geschirmte, P-codierte M8-Kabel, um eine zuverlässige Datenübertragung und Stromversorgung zu gewährleisten.
Schließen Sie die IEPE-Sensoren über geschirmte 4-polige M8-Schraubsteckverbinder an und achten Sie auf eine korrekte Auflegung der Schirmungen, um elektromagnetische Störungen zu minimieren.
Stellen Sie sicher, dass alle nicht verwendeten M8-Anschlüsse mit geeigneten Schutzkappen verschlossen sind, um die Umgebungs-Schutzart IP67 aufrechtzuerhalten.

Konfigurationsrichtlinien

Die Konfiguration des BECKHOFF EPP3632-0001 erfolgt über den TwinCAT System Manager. Benutzer müssen den geeigneten Erregerstrom für die Sensorspeisung (2 mA, 4 mA oder 8 mA) sowie die Parameter der analogen Filterung online in den CoE-Einstellungen (CANopen over EtherCAT) konfigurieren, damit sie den spezifischen elektrischen Anforderungen der angeschlossenen IEPE-Sensoren entsprechen.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the primary function of the BECKHOFF EPP3632-0001?

The BECKHOFF EPP3632-0001 is a 2-channel analog input EtherCAT P Box module designed for condition monitoring, vibration analysis, and high-frequency acoustic measurements using IEPE constant-current sensors.

How is the BECKHOFF EPP3632-0001 powered and connected?

The BECKHOFF EPP3632-0001 utilizes EtherCAT P, which integrates high-speed Ethernet communication and 24 V DC power (control and peripheral supply) into a single, shielded, P-coded M8 cable interface.

Does the BECKHOFF EPP3632-0001 require a protective control cabinet?

No, the BECKHOFF EPP3632-0001 features a robust design with IP65, IP66, and IP67 protection ratings, enabling direct installation onto machinery in harsh environments without an electrical cabinet.

What excitation currents does the BECKHOFF EPP3632-0001 provide for IEPE sensors?

The BECKHOFF EPP3632-0001 supports adjustable sensor excitation currents of 2 mA, 4 mA, or 8 mA, which can be configured individually for each of the two channels via TwinCAT.

How does the BECKHOFF EPP3632-0001 detect wire breakages in connected sensors?

The BECKHOFF EPP3632-0001 monitors the sensor bias voltage to perform continuous diagnostic checks, allowing it to detect wire breakages or sensor fault states in real time.
