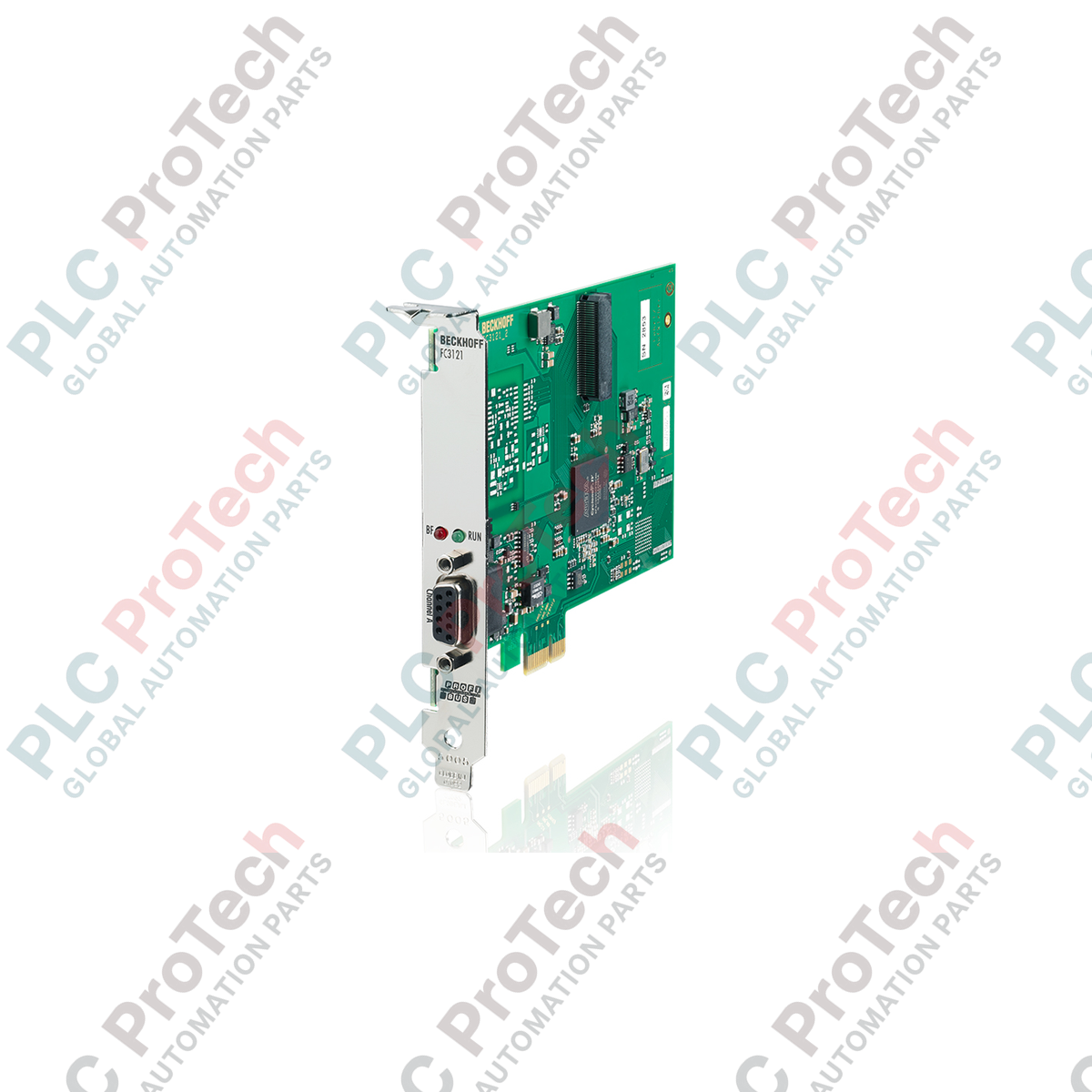

Beckhoff FC3121 PCI-Express-PROFIBUS-Master/Slave-Karte

Beschreibung

Durch die Integration von Industrie-PC-Architekturen in standardisierte Feldbusnetzwerke ermöglicht die Beckhoff FC3121 über eine einkanalige PCI-Express-x1-Schnittstelle eine leistungsstarke Kommunikation mit PROFIBUS DP und DP-V1. Diese Schnittstellenkarte ermöglicht echtzeitfähige, deterministische Steuerungsverbindungen in TwinCAT-Umgebungen und kann sowohl als Master als auch als Slave eingesetzt werden. Dank einer galvanischen Trennbarriere bietet sie eine hohe Störfestigkeit und zuverlässige Leistung bei der Anbindung dezentraler I/O, drehzahlgeregelter Antriebe und komplexer Industriekomponenten in anspruchsvollen elektromagnetischen Umgebungen.

Funktionen

• PCI-Express-Schnittstelle: Verwendet einen PCIe-x1-Steckplatz und ist daher mit modernen industriellen Motherboards kompatibel.
• Dual-Protokollbetrieb: Unterstützt sowohl Master- als auch Slave-Rollen für eine flexible Systemarchitektur.
• Galvanische Trennung: Die optokopplungsbasierte Schnittstellenentkopplung schützt das PC-Hostsystem vor Erdschleifen und transienten Spannungsspitzen.
• Hochgeschwindigkeitskommunikation: Unterstützt Übertragungsraten von bis zu 12 Mbaud mit automatischer Baudratenerkennung.
• Onboard-Diagnose: Mit zwei Diagnose-LEDs pro Kanal für eine schnelle Fehlersuche in der physikalischen Übertragungsschicht.

Anwendungen

• Hochgeschwindigkeits-PC-Steuerungssysteme auf Basis des TwinCAT-Echtzeitkerns.
• Anbindung herstellerübergreifender PROFIBUS-DP-Netzwerke an zentrale Industrie-PC-Einheiten.
• Dezentrale Peripheriesteuerung, Integration dezentraler I/O und Vernetzung von Antriebstechnik.

Tabelle der technischen Daten

Anschlüsse und Schnittstellen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die FC3121 ist das direkte PCI-Express-(PCIe-)Pendant zur älteren PCI-Standardschnittstellenkarte FC3101. Während die Konfigurations- und Adressierungsverfahren im TwinCAT System Manager identisch bleiben, können ältere Motherboards ohne PCIe-Steckplätze die FC3121 nicht aufnehmen. Beim Aufrüsten eines Systems von Standard-PCI auf PCIe muss die Verknüpfung des E/A-Geräts im TwinCAT-Konfigurationsarbeitsbereich neu zugewiesen werden, damit sie auf die neue Hardwareadresse verweist.

Anwendungsfehler und technische Hinweise

Beim Einsatz der FC3121 mit ihrer maximalen Geschwindigkeit von 12 Mbaud können Signalreflexionen schnell zu Fehlern bei der Buszeitsteuerung und Verbindungsabbrüchen führen. Die ordnungsgemäßen physischen Busabschlüsse müssen an beiden physischen Enden des Segments mit Strom versorgt und aktiv sein. Beachten Sie, dass Pin 6 (+5V) und Pin 5 (GND) ausschließlich zur Versorgung der Busabschlusswiderstände in standardmäßigen D-Sub-Steckverbindern vorgesehen sind; eine externe Stromversorgung über diese Pins kann die galvanisch getrennte Transceiverschaltung der Karte überlasten.

Tipps zu Inbetriebnahme und Verdrahtung

Stellen Sie bei der Inbetriebnahme stets sicher, dass die Treiberzuordnung korrekt festgelegt ist. Wenn TwinCAT die PCIe-Karte nicht erkennen kann, überprüfen Sie im Windows-Geräte-Manager, ob der Beckhoff-Treiber dem physischen Steckplatz korrekt zugewiesen und nicht durch native PNP-Ressourcenkonflikte des Betriebssystems blockiert wird. Vergewissern Sie sich, dass die Abschirmung des PROFIBUS-Kabels am Eintrittspunkt in das PC-Gehäuse geerdet ist, um zu verhindern, dass hochfrequentes Gleichtaktrauschen in die interne Kartenerdung eindringt.
