Hersteller: BECKHOFF
Produkt-Nr.: IP1502-B400
Herkunftsland:Deutschland
Produkttyp: Feldbus-Box-Module
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 18,0 x 6,0 x 5,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

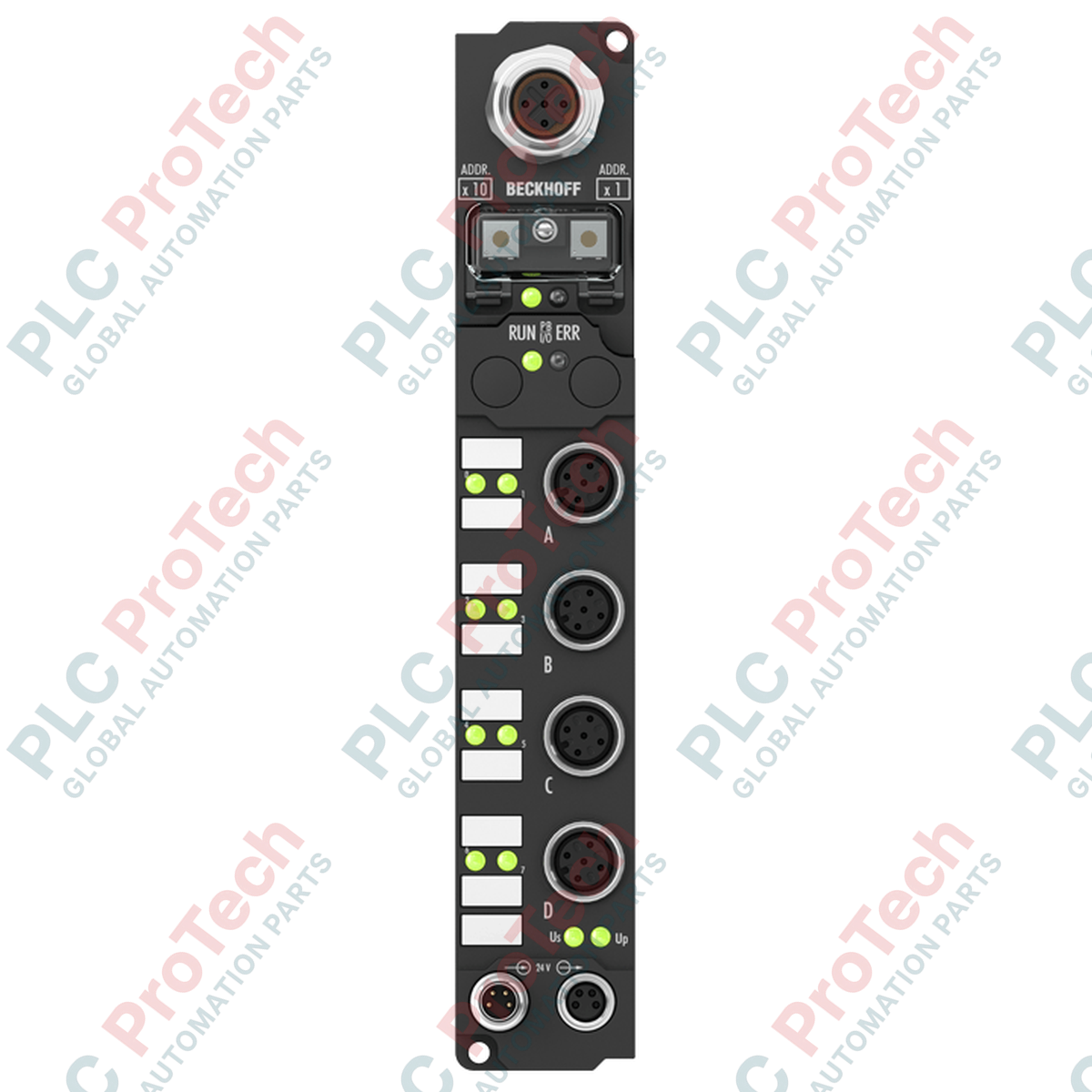

Durch die direkte Verarbeitung hochfrequenter Impulsfolgen auf Maschinenebene dient die Beckhoff IP1502-B400 Fieldbus Box als dezentrales 2-Kanal-Auf-/Abwärtszählermodul für Interbus-Netzwerke. Dieses robuste Gerät mit Schutzart IP67 ermöglicht die direkte Installation im Feld ohne Schaltschrank und erfasst schnelle Impulsfolgen von Drehgebern, Durchflussmessgeräten und Näherungssensoren mit hoher Präzision.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Beckhoff Automation |
| Modellnummer | IP1502-B400 |
| Feldbusschnittstelle | Interbus |
| Anzahl der Kanäle | 2 unabhängige Zähler |
| Maximale Eingangsfrequenz | 100 kHz |
| Nennbetriebsspannung | 24 V DC (-15 % / +20 %) |
| Sensorspeisespannung | 24 V DC, abgeleitet von der Hilfsstromversorgung |
| Anschlusstyp | M12-Schraubsteckverbinder (5-polig) |
| Schutzart | IP67 (wenn alle Steckverbinder verbunden oder abgedichtet sind) |
| Betriebstemperatur | 0 °C bis +55 °C |
| Lagertemperatur | -25 °C bis +85 °C |
| Herkunftsland | Deutschland |
| Versandgewicht (berechnet) | 0,35 kg |
| Packungsabmessungen (berechnet) | 18,0 x 6,0 x 5,0 cm |
| M12-Stecker-Pin | Interbus-IN-Funktion | Interbus-OUT-Funktion | Funktion des Zählereingangs |
|---|---|---|---|
| Pin 1 | DO (Data Out) | DO (Data Out) | +24 V DC Sensorversorgung |
| Pin 2 | /DO (Data Out invertiert) | /DO (Data Out invertiert) | Eingang B (Richtung / Impuls) |
| Pin 3 | DI (Data In) | DI (Data In) | GND (Sensormasse) |
| Pin 4 | /DI (Data In invertiert) | /DI (Data In invertiert) | Eingang A (Zählen / Gate) |
| Pin 5 | GND (Signalmasse) | GND (Signalmasse) | PE (Funktionserde) |
Der IP1502-B400 ist speziell für Interbus-Installationen mit dem B400-Protokollprofil ausgelegt. Bei einer Umstellung auf EtherCAT- oder PROFIBUS-Netzwerke muss dieses Modul durch die Varianten EP1518 oder IP1502-B310/B510 ersetzt werden. Sicherstellen, dass die Konfigurationsdatei des Interbus-Masters (CMD-Software oder Äquivalent) mit dem korrekten ID-Code und Längencode für den IP1502-B400 aktualisiert wird, um Fehler durch eine falsche Buszykluslänge zu vermeiden.
Beim Betrieb mit der maximalen Eingangsfrequenz von 100 kHz kann die Signaldämpfung über lange Kabelstrecken zu fehlenden Impulsen führen. Es wird dringend empfohlen, die Länge der Sensorkabel auf unter 10 Meter zu begrenzen und geschirmte, verdrillte Aderpaare mit niedriger Kapazität zu verwenden. In Umgebungen mit starken Vibrationen sicherstellen, dass die M12-Steckverbinder mit dem vom Hersteller vorgeschriebenen Drehmoment von 0,6 Nm angezogen sind, damit die IP67-Dichtung erhalten bleibt und intermittierende Kontakte verhindert werden.
Das Modul immer lokal über die integrierte Erdungslasche erden oder direkt an einem geerdeten, unlackierten Metallrahmen der Maschine montieren. Eine ordnungsgemäße Erdung ist entscheidend, um hochfrequente elektromagnetische Störungen (EMI) zu unterdrücken, die von in der Nähe befindlichen Frequenzumrichtern (VFDs) und Servomotoren erzeugt werden und andernfalls die Register des Hochgeschwindigkeitszählers verfälschen können.
Vor der Montage, dem Anschließen oder dem Trennen des Moduls alle Spannungsquellen (sowohl Logikversorgung als auch Hilfsspannung der Sensoren) spannungsfrei schalten. Andernfalls können die interne Interbus-Transceiver-Schaltung dauerhaft beschädigt und unvorhersehbare Maschinenreaktionen verursacht werden.
Die Fieldbus Box mit zwei M4-Schrauben durch die integrierten Montagebohrungen sicher auf einer ebenen, vibrationsbeständigen Fläche befestigen.
Die ankommenden und abgehenden Interbus-Kabel an die entsprechenden M12-Anschlüsse anschließen und vor dem Festziehen auf die korrekte Ausrichtung der Codierung achten.
Die Zählereingänge mit geschirmten M12-Sensorkabeln verdrahten. Den Schirm sowohl am Sensorgehäuse als auch am PE-Anschluss des Moduls auflegen.
24 V DC Hilfsspannung anlegen, überprüfen, dass die Status-LEDs eine aktive Kommunikation anzeigen, und über den Interbus-Master einen Registertest durchführen.
