Beschreibung

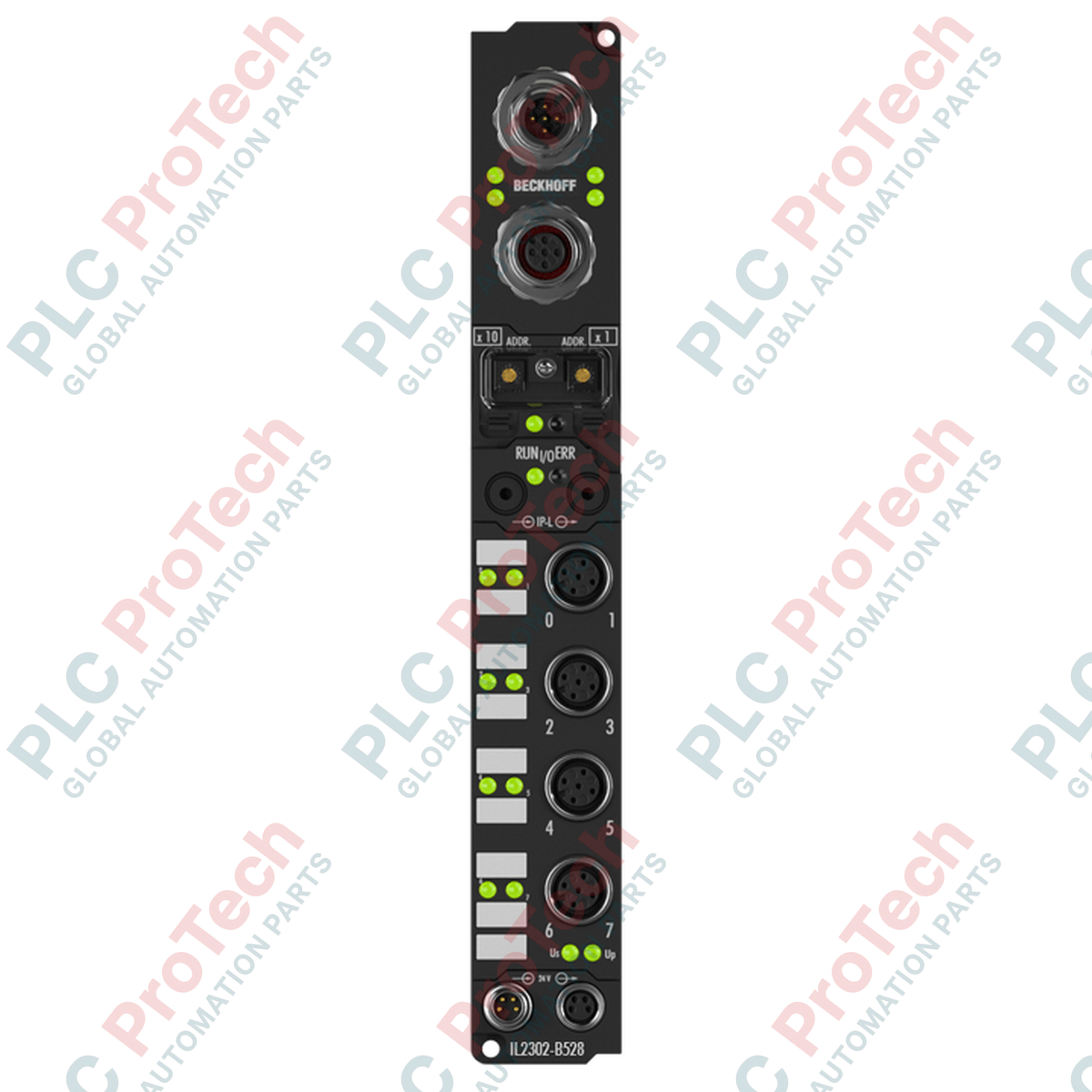

Für die dezentrale Feldautomatisierung in anspruchsvollen industriellen Umgebungen entwickelt, fungiert der Beckhoff IL2302-B528 als robuster DeviceNet-Kommunikationsadapter innerhalb des IP67-zertifizierten Fieldbus-Box-Systems. Diese modulare Kopplerbox ermöglicht den direkten Anschluss von bis zu 120 Erweiterungsmodulen und verwaltet eine maximale Datenkapazität von 512 Byte Eingangs- und 512 Byte Ausgangsdaten. Durch die Unterbringung der Feldbuskomponenten in einem robusten, feuchtigkeitsbeständigen Gehäuse macht die Beckhoff IL2302-B528 schützende Schaltschränke überflüssig, reduziert die Verkabelungskomplexität und minimiert den Platzbedarf auf der Fertigungsfläche.
Wichtige Merkmale
-
DeviceNet-Konnektivität: Integriert eine integrierte 5-polige M12-Stecker- und Buchsenschnittstelle mit T-Anschluss für direktes Durchschleifen des Busses.
-
Umfangreiche I/O-Erweiterung: Unterstützt bis zu 960 digitale Eingänge/Ausgänge oder bis zu 252 analoge Eingänge/Ausgänge über nachgeschaltete Erweiterungsblöcke.
-
Flexible Konfiguration: Parametrierung und Inbetriebnahme lassen sich schnell über die KS2000-Softwareoberfläche oder durch explizite Nachrichten vom Master-Controller verwalten.
-
Automatische Baudratenerkennung: Erkennt und synchronisiert automatisch Übertragungsgeschwindigkeiten von DeviceNet-Netzwerken bis 500 kBaud.
-
Hohe Umweltbeständigkeit: Zertifizierter Schutz nach IP65, IP66 und IP67 – ideal für nasse, staubige oder stark vibrationsbelastete Maschinenanordnungen.
Industrielle Anwendungen
-
Automobilmontagelinien: Direkte Montage an Roboterarmen und Transportvorrichtungen ohne Schutzgehäuse.
-
Verpackungs- und Lebensmittelverarbeitung: Widersteht Reinigungsverfahren und lokaler Umwelteinwirkung.
-
Materialtransport und Logistik: Dezentrale I/O-Aufbauten entlang weitläufiger Förderanlagen.
Technische Daten
| Hersteller |
Beckhoff |
| Modell / Bestellcode |
IL2302-B528 |
| Feldbussystem |
DeviceNet |
| Erweiterungsmodule |
Max. 120 (max. 512 Byte Eingang / 512 Byte Ausgang) |
| Datenübertragungsraten |
Automatische Baudratenerkennung bis 500 kBaud |
| Stromversorgung |
24 V DC (-15 % / +20 %) |
| Stromaufnahme (Box-Versorgung) |
45 mA + Stromaufnahme der Sensoren (max. 0,5 A) |
| Elektrische Trennung |
500 V (Steuerspannung / Feldbus) |
| Schutzart |
IP65, IP66, IP67 (entspricht EN 60529) |
| Betriebstemperatur |
0 bis +55 °C |
| Lagertemperatur |
-25 bis +85 °C |
| Vibrations- und Stoßfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Zulassungen |
CE, UL |
| Herkunftsland |
Deutschland |
| Versandgewicht (berechnet) |
2,0 kg |
Verbindungen und Schnittstellen
| Schnittstellentyp |
Verbindungsdetails |
| DeviceNet-Feldbus |
1 x M12-Stecker (5-polig), 1 x M12-Buchse (5-polig) mit integriertem T-Anschluss für die Durchschleifung |
| Stromversorgungseingang |
1 x M8-Stecker, 4-polig (Einspeisung) |
| Nachgeschaltete Stromversorgung |
1 x M8-Buchse, 4-polig (Daisy-Chain-Einspeisung zum nächsten Modul) |
Alternative Modelle und Kompatibilität
Der IL2302-B528 gehört zur älteren IP67-Fieldbus-Box-Serie. Überprüfen Sie bei der Modernisierung von Systemen oder der Wartungsplanung, dass Ersatzgeräte exakt den Firmware-Spezifikationen des DeviceNet-Unterprotokolls -B528 entsprechen. Beachten Sie, dass EtherCAT-basierte Module (z. B. der EP-Serie) zwar für moderne EtherCAT-Topologien bevorzugt werden, der IL2302-B528 jedoch weiterhin entscheidend für den Erhalt älterer DeviceNet-Architekturen und Allen-Bradley-Scanner-Netzwerke ohne Überarbeitung des SPS-Codes ist.
Anwendungsfallen und technische Hinweise
Die interne Logik des IL2302-B528 bezieht 45 mA aus der 24-V-DC-Steuerspannungsleitung, aber die kumulierten Sensorströme können den lokalen Modulgrenzwert von 0,5 A schnell überschreiten. Überprüfen Sie in Systemen mit langen IP67-Erweiterungskaskaden den Spannungsabfall über die M8-Zuleitungskabel. Standardmäßige M8-Verteilungsverbindungen verursachen über größere Entfernungen einen Spannungsabfall. Installieren Sie daher stets zusätzliche Einspeisepunkte, wenn der berechnete Leitungsverlauf am entferntesten Erweiterungsknoten unter 20,4 V DC abfällt.
Tipps zu Inbetriebnahme und Verdrahtung
Stellen Sie bei der Konfiguration des DeviceNet-Stamms sicher, dass die Baudrate korrekt übereinstimmt. Der IL2302-B528 erkennt die Netzwerkgeschwindigkeit automatisch, benötigt für die Synchronisierung jedoch ein stabiles Feldbussignal. Stellen Sie sicher, dass an beiden Enden des physikalischen DeviceNet-Stamms geeignete Abschlusswiderstände mit 121 Ohm installiert sind. Verwenden Sie bei der Nutzung der KS2000-Konfigurationsschnittstelle standardmäßige serielle Beckhoff-Diagnosekabel (KS2000-Z2), die direkt an den Programmieranschluss angeschlossen werden, um die Konfiguration ohne Netzwerklast durchzuführen.
Installationsrichtlinien
KRITISCHE WARNUNG: Vor der Montage, Inbetriebnahme oder Wartung des IL2302-B528 müssen alle Stromquellen getrennt werden, die das Modul, das Feldbusnetzwerk und die Erweiterungsschleifen versorgen. Das Berühren spannungsführender Pins, insbesondere in feuchten Umgebungen, kann Kurzschlüsse auslösen, Kommunikationsleitungen stören und lokale Hardwareausfälle verursachen.
1
Montieren Sie die Fieldbus Box mit M3- oder M4-Schrauben auf einer ebenen, vibrationsbeständigen Oberfläche. Vermeiden Sie ungleichmäßige mechanische Belastungen, um Schäden an den abgedichteten IP67-Verbindungen zu verhindern.
2
Verbinden Sie die DeviceNet-Stammleitungen mit den integrierten M12-Anschlüssen. Ziehen Sie die Überwurfmuttern von Hand vollständig fest, um die IP67-Umgebungsabdichtung zu gewährleisten.
3
Führen Sie die 24-V-DC-Steuerspannung durch den M8-Eingang. Achten Sie auf die richtige Polarität und sichern Sie die nachgeschalteten Daisy-Chain-Verbindungen an den aufeinanderfolgenden Modulen.
