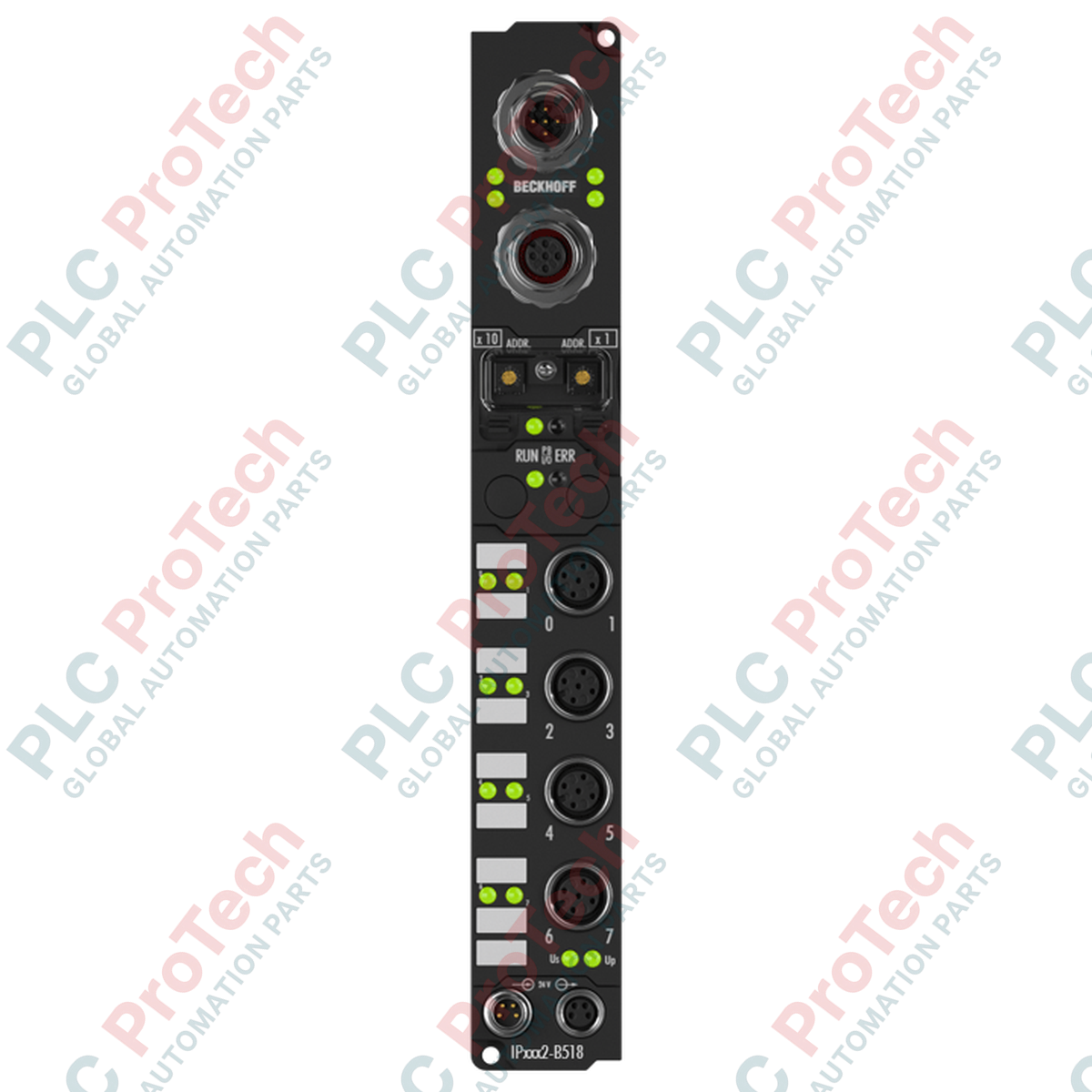

Beckhoff IP1502-B518 Feldbusbox, 2-kanaliges Digitaleingangs-Zählermodul

SKU IP1502-B518

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF

  • Produkt-Nr.: IP1502-B518

  • Herkunftsland:Deutschland

  • Produkttyp: Feldbus-I/O-Module

  • Zahlung: T/T, Western Union

  • Gewicht: 2000g

  • Abmessungen: 30 mm x 210 mm x 26,5 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die dezentrale Hochgeschwindigkeitsverarbeitung von Impulsen in Umgebungsbereichen ohne Schutzgehäuse wird direkt vom Beckhoff IP1502-B518 übernommen, einem spezialisierten digitalen 2-Kanal-Zählermodul für die native CANopen-Integration. Diese mit IP67 bewertete Fieldbus Box verarbeitet rohe Sensorsignale mit bis zu 100 kHz und nutzt 32-Bit-Zählertiefen zur präzisen Positionsbestimmung, Durchflussmessung und Geschwindigkeitsberechnung direkt an der Maschine. Das Gerät ist in einem robusten Polyamidgehäuse untergebracht und verfügt über einen integrierten T-Steckverbinder für die direkte Busdurchschleifung. Dadurch wird die Feldverkabelung vereinfacht und der Bedarf an zentralen Hutschienen-Schaltschränken entfällt.

Merkmale

  • Zwei unabhängige 32-Bit-Zählerkanäle für Eingänge bis 100 kHz.
  • Integrierte CANopen-Feldbusschnittstelle mit automatischer Baudratenerkennung bis 1 MBaud.
  • Robuste Schutzarten IP65, IP66 und IP67 zum Schutz gegen Wasserstrahlen und vollständiges Eintauchen.
  • Direkte Maschinenmontage mit standardmäßigem XXL-Gehäuseformat und M12-Signalsteckverbindern.
  • Integrierte M12-T-Steckerkonfiguration für eine unkomplizierte Feldbus-Durchschleifung.
  • Separate Gate-Eingänge und richtungsabhängige Aufwärts-/Abwärtsschalter pro Kanal.

Anwendungen

  • Dezentrale Durchflussmessung: Anbindung von Hochfrequenz-Turbinen- und Verdrängungs-Durchflussmessern in Anlagen der Flüssigkeitsverarbeitung.
  • Positionierung von Förderlinien: Direkte Erfassung von Drehgeberimpulsen zur Materialverfolgung auf ausgedehnten Logistikförderanlagen.
  • Drehzahlüberwachung: Ermittlung der Drehzahlen von Lüfter-, Pumpen- oder Motorwellen mithilfe von Näherungssensoren in industriellen Umgebungen mit intensiver Reinigung.
  • Verpackungsmaschinen: Hochgeschwindigkeits-Indexierung und Erkennung von Passermarken direkt an der Maschine.

Tabelle der technischen Spezifikationen

Spezifikationsparameter Technischer Wert / Nennwert
Hersteller Beckhoff
Modell / Teilenummer IP1502-B518
Protokoll / Schnittstelle CANopen
Datenübertragungsraten 10 kBaud bis 1 MBaud (automatische Erkennung)
Anzahl der Eingänge 2 Zählereingänge + 2 Gate-Eingänge + 2 Aufwärts-/Abwärtsschalter
Zählertiefe 32 Bit (pro Kanal)
Zählfrequenz Maximal 100 kHz (2 kHz bei Auf-/Abwärtszählung)
Nenneingangsspannung 24 V DC (-15 % / +20 %)
Eingangssignalspannungen Signal „0“: -3 bis +5 V DC | Signal „1“: 11 bis 30 V DC
Ausgänge 2 x 24 V DC, 0,5 A (jeweils kurzschlussfest)
Sensorversorgungsstrom Max. 0,5 A gesamt, kurzschlussfest
Stromaufnahme 45 mA aus US (ohne Sensorstrom)
Elektrische Isolation Steuerspannung / Feldbus: 500 V
Signal-/Feldbusanschlüsse Signal: M12-Schraubanschluss | Bus: 1 x M12-Stecker (5-polig), 1 x M12-Buchse (5-polig)
Spannungsversorgungsanschlüsse Zufuhr: 1 x M8-Stecker (4-polig) | Abgang: 1 x M8-Buchse (4-polig)
Betriebs-/Lagertemperatur 0 bis +55 °C / -25 bis +85 °C
Schutzart IP65 / IP66 / IP67 (entspricht EN 60529)
Gehäuseabmessungen 30 mm x 210 mm x 26,5 mm (XXL-Gehäuse, Polyamid PA6)
Versandgewicht (berechnet) 2,0 kg

Anschlüsse und Schnittstellen

Steckverbinder / Pin Signalbelegung Funktionsbeschreibung
M12-Bus Pin 1 Shield Anschluss des Schirms zur elektromagnetischen Verträglichkeit
M12-Bus Pin 2 V+ Externe Stromversorgung des CAN-Transceivers (24 V DC)
M12-Bus Pin 3 CAN_GND Bezugspotenzial für CAN-Kommunikation
M12-Bus Pin 4 CAN_H CAN-High-Signalleitung
M12-Bus Pin 5 CAN_L CAN-Low-Signalleitung
M8-Spannungsversorgung Pin 1 US Zufuhr der Steuerspannung (24 V DC für interne Elektronik)
M8-Spannungsversorgung Pin 2 UP Zufuhr der Lastspannung (24 V DC für Hilfssensorausgänge)
M8-Spannungsversorgung Pin 3 GNDS Massebezug für Steuerspannung
M8-Spannungsversorgung Pin 4 GNDP Massebezug für Lastspannung

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der IP1502-B518 ist speziell für physikalische CANopen-Busnetzwerke konfiguriert. Wenn Sie einen Feldknoten von einem standardmäßigen Digitaleingangsmodul aufrüsten, beachten Sie, dass das 80-Bit-Prozessabbild (2 x 32-Bit-Daten- sowie 2 x 8-Bit-Steuer-/Statusregister) eine spezifische Konfiguration im Netzwerkmanager Ihrer Master-SPS erfordert. Für Anwendungen mit Profibus, EtherCAT oder DeviceNet müssen alternative Feldbusboxen wie die IP1502-B318 oder die Serie IE1502 ausgewählt werden, da die physikalische Schnittstellenschicht festgelegt ist und nicht per Firmware umgewandelt werden kann.

Anwendungshinweise und technische Hinweise

Bei Verwendung der Richtungsumschaltfunktion darf die maximale Frequenz des Auf-/Abwärtssteuersignals 2 kHz nicht überschreiten. Eingangsimpulse an den primären Zählerkanälen, die während der Umschaltvorgänge des Auf-/Abwärtsschalters nahe diesem Grenzwert eintreffen, können zu Registrierungsverzögerungen führen. Stellen Sie sicher, dass der Strombedarf der Sensoren die kumulative Obergrenze des Moduls von 0,5 A nicht überschreitet. Eine Überlastung dieser Leitung löst den internen Kurzschlussschutz aus und schaltet die Hilfsstromversorgung aller angeschlossenen Sensoren gleichzeitig ab.

Tipps zur Inbetriebnahme und Verdrahtung

Da die CANopen-Kommunikation empfindlich auf Signalreflexionen reagiert, muss am M12-Anschluss des physisch letzten Knotens in der Kette ein physischer 120-Ohm-Abschlusswiderstand installiert werden. Verwenden Sie bei hochfrequenten Impulseingängen mit 100 kHz stets doppelt geschirmte verdrillte Zweidrahtleitungen (S/FTP) für die Sensoranschlüsse. Verbinden Sie den Schirm mit den M12-Metallgehäusesteckverbindern, um hochfrequentes induktives Rauschen direkt zu den Erdungspunkten des Maschinenchassis abzuleiten.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: Schalten Sie alle primären Steuer- und Laststromversorgungen (US und UP) spannungsfrei, bevor Sie die M8- und M12-Feldkabel anschließen oder trennen. Das Anschließen oder Trennen von Industriesteckverbindern unter Spannung in nassen, feuchten oder staubigen Betriebsumgebungen kann transiente Spannungsspitzen, lokale Lichtbogenbildung oder katastrophale Schäden an den internen CANopen-Transceivern verursachen.
1
Befestigen Sie das Polyamid-Gehäuse mit zwei M3-Schrauben direkt am Maschinenrahmen oder an der Montageplatte, indem Sie die integrierten Montagekanäle mit einem Durchmesser von 3,5 mm verwenden. Stellen Sie sicher, dass die Montagefläche eben ist, um eine strukturelle Belastung des Gehäuses zu vermeiden.
2
Führen Sie die M12-CANopen-Bus-In- und Bus-Out-Leitungen in die integrierten T-Anschlussbuchsen ein. Ziehen Sie die gerändelten Metallringe handfest an und bringen Sie anschließend mit einem industriellen Drehmomentschlüssel ein Drehmoment von 0,6 Nm auf, um die Dichtheit nach IP67 sicherzustellen.
3
Schließen Sie die M8-Stromverteilungskabel an die Einspeisebuchse an und führen Sie die nachgeschaltete Stromversorgung bei Bedarf über den 4-poligen Downstream-Anschluss zu benachbarten Feldbusmodulen.
4
Konfigurieren Sie die Knotenadresse (MAC-ID) und die Baudratenparameter in Ihrer Beckhoff-TwinCAT- oder CANopen-Master-Software eines Drittanbieters, um die Feldbusinbetriebnahme abzuschließen.

FAQ

Welche maximale Signalfrequenz unterstützen die Zählereingänge des IP1502-B518?

Das Modul unterstützt Zählereingänge bis 100 kHz. Bei Verwendung der Hardware-Schalter für die Auf-/Abwärtsrichtung ist die Schaltfrequenz jedoch auf 2 kHz begrenzt.

Benötigt das Gerät einen Schaltschrank oder ein Gehäuse?

Nein, das Gerät verfügt über ein robustes Polyamid-PA6-Gehäuse mit den Schutzarten IP65, IP66 und IP67 und kann daher direkt in rauen Industrieumgebungen an der Maschine montiert werden.

Wie werden die CANopen-Baudraten und Node-IDs konfiguriert?

Das Modul erkennt Baudraten von 10 kBaud bis 1 MBaud automatisch. Detaillierte Parameter und Node-IDs können über SDOs mit der Beckhoff-KS2000-Software oder der Mastersteuerung konfiguriert werden.

Wie hoch ist die Gesamtstrombegrenzung für angeschlossene Sensoren?

Die Hilfsstromversorgung der Sensoren wird aus der Steuerspannung abgeleitet und ist über alle angeschlossenen Sensoren hinweg auf maximal 0,5 A begrenzt. Die Leitung ist vollständig kurzschlussgeschützt.
