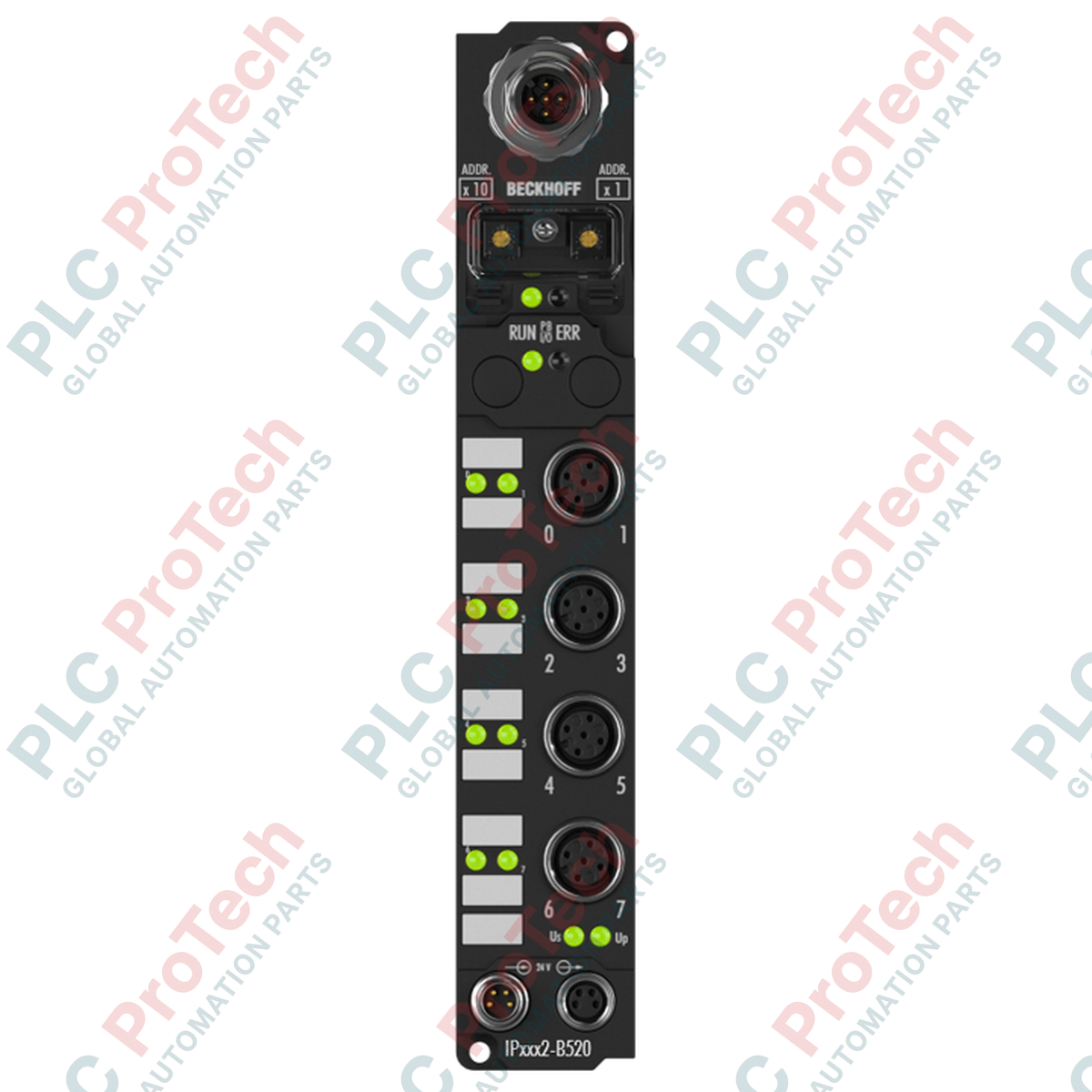

BECKHOFF IP2042-B520 DeviceNet-Feldbusbox

Beschreibung

Die BECKHOFF IP2042-B520 ist eine leistungsstarke DeviceNet-Feldbus-Box für dezentrale Automatisierungsanwendungen, die eine robuste, direkte Installation an der Maschine ohne Schaltschrank erfordern. Das Gerät verfügt über 8 digitale Ausgänge, die Lastspannungen von 24 V DC schalten und dadurch die direkte Steuerung von Aktoren, Schützen, Magnetventilen und Signallampen im Feld ermöglichen.

Das aus leichtem und robustem Polyamid (PA6) gefertigte BECKHOFF IP2042-B520 bietet hervorragenden Schutz vor Feuchtigkeit, Staub und mechanischer Belastung und erreicht die Schutzarten IP65, IP66 und IP67. Jeder der acht digitalen Ausgänge verfügt über eine Schaltleistung von bis zu 2 A sowie einen individuellen Kurzschlussschutz, um systemweite Störungen durch lokale Verdrahtungs- oder Lastfehler zu verhindern.

Für die Systemintegration verwendet das Modul standardisierte M12-Schraubsteckverbinder für die Digitalausgänge und eine 5-polige M12-Schnittstelle für den DeviceNet-Feldbus. Die Stromverteilung erfolgt über zwei 4-polige M8-Stecker, die als Einspeisung konfiguriert sind. Dadurch werden Sicherheit und Verbindungsstabilität auf der physikalischen Ebene optimiert, ohne eine nachgeschaltete Durchschleifschnittstelle.

Merkmale

• 8 digitale Ausgänge, ausgelegt für 24 V DC, zum Schalten ohmscher, induktiver und lampenartiger Lasten
• Leistungsstarkes Schalten von Ausgängen mit bis zu 2 A pro Kanal
• Individueller Kurzschlussschutz für jeden digitalen Ausgangskanal
• Robustes Gehäuse aus Polyamid (PA6) mit Schutzarten IP65, IP66 und IP67
• DeviceNet-Busschnittstelle mit automatischer Baudratenerkennung bis zu 500 kbaud
• Kompakte Bauform für die direkte Montage an Maschinen und Konstruktionsrahmen
• Konfigurationsoptionen über die KS2000-Software oder direkt über die Netzwerksteuerung verfügbar

Anwendungen

• Dezentrale Steuerung von Magnetventilen, Schützen und Relais in DeviceNet-Systemen
• Schaltschrankloser Maschinenbau und modulare Produktionslinien
• Automatisierte Materialhandhabung, Fördersysteme und Verpackungsmaschinen
• Umgebungen mit hohen Anforderungen an Vibrationsfestigkeit, Feuchtigkeitsschutz oder Abwaschbarkeit

Technische Daten

Allgemein

Elektrik

Feldbus und Kommunikation

Mechanische und Umgebungsbedingungen

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Vor Beginn der physischen Installation sicherstellen, dass alle Stromquellen (Steuer- und Lastversorgungsspannungen) vollständig spannungsfrei sind.
2. Das Modul mit den beiden integrierten Befestigungsbohrungen mit 3,5 mm Durchmesser und geeigneten M3-Schrauben sicher auf einer ebenen Fläche oder einem Maschinenrahmen montieren.
3. Die DeviceNet-Kommunikationsleitung mit einem zugelassenen, geschirmten 5-poligen M12-Kabel anschließen.
4. Vor dem Einschalten prüfen, dass die Steuer- und Lastspannungen dem angegebenen Bereich von 24 V DC (-15% / +20%) entsprechen.
5. Aktoren an die M12-Ausgangsbuchsen anschließen und sicherstellen, dass die Laststromgrenzen 2 A pro Kanal bzw. 4 A pro festgelegter Kanalgruppe nicht überschreiten.
6. Nicht verwendete M12- und M8-Anschlussbuchsen mit kompatiblen Schutzkappen verschließen, um die Umweltschutzart IP65/66/67 aufrechtzuerhalten.
