BECKHOFF IP2312-B730 Feldbusbox

SKU IP2312-B730

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: IP2312-B730
Herkunft Deutschland
Produkttyp: Feldbusboxen
Zahlung: T/T, Western Union
Gewicht: 0.21 kg
Abmessungen: 30 mm x 175 mm x 26.5 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

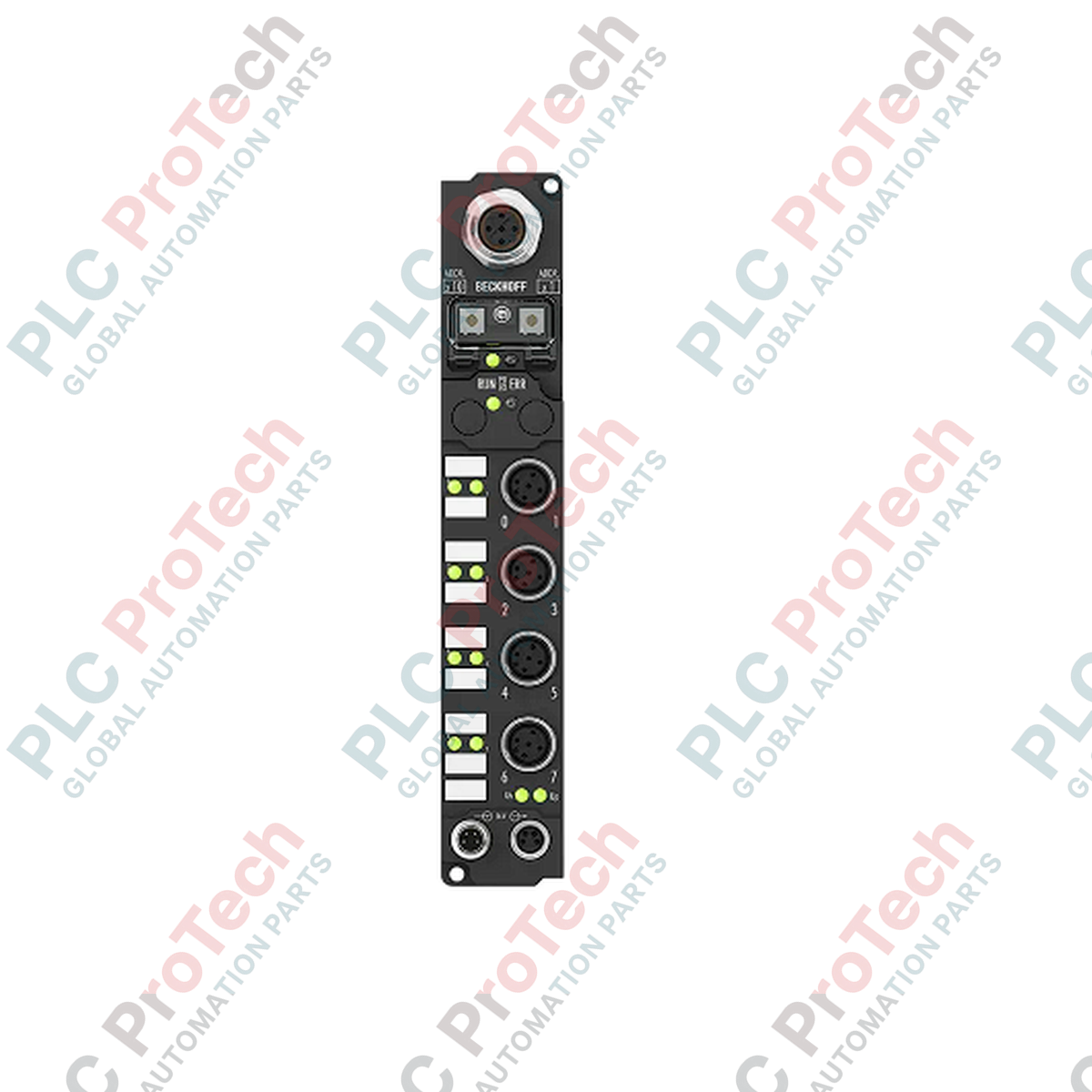

Die BECKHOFF IP2312-B730 ist eine kompakte Fieldbus Box zur direkten Maschinenmontage in anspruchsvollen industriellen Umgebungen. Als dezentrale E/A-Station verbindet dieses Modul digitale Peripheriesignale über das Protokoll Modbus RTU/ASCII mit seriellen Netzwerken. Es verfügt über vier digitale Eingänge und vier digitale Ausgänge und bietet damit eine hochintegrierte Lösung für den lokalen Anschluss von Sensoren und Aktoren ohne die Notwendigkeit eines schützenden Schaltschranks.

Das BECKHOFF IP2312-B730 verfügt über ein Polyamidgehäuse und erreicht die Schutzart IP65/66/67, wodurch es äußerst widerstandsfähig gegenüber feuchten, staubigen oder rauen Betriebsbedingungen ist. Dank seines Designs lässt es sich über zwei einfache Befestigungsbohrungen direkt an Maschinen installieren, wodurch die Verkabelung vereinfacht, der Platzbedarf im Schaltschrank reduziert und die Diagnose auf Feldebene erleichtert wird.

Merkmale

Serielle Modbus-RTU/ASCII-Kommunikationsschnittstelle (RS485) mit Datenübertragungsraten von 150 bis 38.400 Baud.
Integrierte E/A-Konfiguration mit 4 digitalen Eingängen (24 V DC) und 4 digitalen Ausgängen (24 V DC, 0,5 A).
Hochdichte physische Anschlüsse mit standardmäßigen M12-Schraubsteckverbindern für eine sichere Feldverkabelung.
Kurzschlussfeste Digitalausgänge mit individuellem Kanalschutz, geeignet zum Schalten ohmscher, induktiver und Lampenlasten.
Integrierte Wahlschalter für die Adressauswahl zur schnellen Netzwerkkonfiguration und Knotenadressierung.
Polyamidgehäuse mit Schutzart IP65/66/67, geeignet für variable Montageausrichtungen ohne Schutzgehäuse.

Anwendungen

Integration dezentral montierter Sensoren und Aktoren in automatisierten Montagelinien.
Dezentrale digitale Signalverarbeitung in Fördersystemen und Materialtransportmaschinen.
Direkte Erweiterung des Feldbusses vor Ort in feuchten oder staubigen industriellen Produktionsumgebungen.
Einsatz eines seriellen Modbus-RTU-Netzwerks, wenn der Platz im Schaltschrank begrenzt oder eingeschränkt ist.

Technische Daten

Allgemein

Parameter	Spezifikation
Hersteller	BECKHOFF
Exaktes Modell	IP2312-B730
Produkttyp	Fieldbus Box
Gehäusematerial	PA6 (Polyamid)
Schutzart	IP65/66/67 (gemäß EN 60529)
Abmessungen (B x H x T)	30 mm x 175 mm x 26,5 mm
Gewicht	Ca. 210 g
Installation	2 x Befestigungsbohrungen (3,5 mm Durchmesser für M3-Schrauben)
Zulassungen und Kennzeichnungen	CE, UL

Feldbus und Konfiguration

Parameter	Spezifikation
Protokoll	Modbus RTU / Modbus ASCII
Datenübertragungsmedium	Geschirmtes, verdrilltes Kupferkabel, 2 x 0,25 mm² (RS485)
Busschnittstelle	1 x M12-Buchse, 5-polig, B-codiert
Datenübertragungsraten	150, 300, 600, 1200, 2400, 4800, 9600, 19.200, 38.400 Baud
Konfigurationsmethode	Adresswahlschalter oder KS2000-Software
Bitbreite im Prozessabbild	4 Eingänge + 4 Ausgänge

Digitale Eingänge

Parameter	Spezifikation
Anzahl der Kanäle	4
Signalspannung „0“	-3 V bis +5 V
Signalspannung „1“	11 V bis 30 V
Eingangsstrom	6 mA (EN 61131-2, Typ 2)
Eingangsfilter	0,2 ms
Sensorversorgung	Aus der Steuerspannung, insgesamt max. 0,5 A (kurzschlussfest)

Digitale Ausgänge

Parameter	Spezifikation
Anzahl der Kanäle	4
Nennlastspannung	24 V DC (-15 % / +20 %)
Max. Ausgangsstrom	0,5 A pro Kanal (einzeln kurzschlussfest)
Kurzschlussstrom	Typischerweise 1,5 A
Kompatibilität mit Lasttypen	Ohmsche, induktive Last, Lampenlast

Elektrische Daten

Parameter	Spezifikation
Steuerspannungsversorgung	24 V DC (-15 % / +20 %)
Stromaufnahme des Moduls	45 mA + Stromaufnahme der Sensoren (max. 0,5 A)
Hilfsstrom	Typischerweise 20 mA pro Kanal
Stromversorgungsanschluss (Einspeisung)	1 x M8-Stecker, 4-polig
Stromversorgungsanschluss (nachgeschaltet)	1 x M8-Buchse, 4-polig
Elektrische Trennung (Steuerspannung/Feldbus)	Ja
Elektrische Trennung (Kanäle/Steuerspannung)	Nein

Umgebungsbedingungen und Mechanik

Parameter	Spezifikation
Betriebstemperatur	0 bis +55 °C
Lagertemperatur	-25 bis +85 °C
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-aussendung	Entspricht EN 61000-6-2 / EN 61000-6-4

Installationsrichtlinien

Anlage spannungsfrei schalten: Vor der Montage, Verdrahtung oder Konfiguration des Geräts sicherstellen, dass alle Stromversorgungen (Steuerspannung und Hilfslastversorgungen) ausgeschaltet sind.
Mechanische Montage: Das Modul mithilfe der beiden integrierten 3,5-mm-Montagebohrungen und geeigneter M3-Schrauben direkt auf einer ebenen Fläche oder einem Maschinenrahmen montieren. Sicherstellen, dass die Montagefläche sauber und frei von übermäßigen Vibrationen ist.
Adressierung konfigurieren: Die serielle Netzwerkadresse über die integrierten Drehschalter zur Adressauswahl einstellen oder das Gerät vor dem Aufsetzen der Schutzkappen über die KS2000-Softwareschnittstelle konfigurieren.
Feldbus anschließen: Die serielle RS485-Modbus-Leitung an die B-codierte 5-polige M12-Feldbus-Schnittstellenbuchse anschließen.
I/O- und Stromversorgung verdrahten: Sensoren und Aktoren sicher an die M12-I/O-Kanäle anschließen. Die 24-V-DC-Versorgungsleitung an den 4-poligen M8-Stecker anschließen. Bei einer Durchschleifung der Stromversorgung das nachgeschaltete Kabel an die 4-polige M8-Buchse anschließen.
Nicht verwendete Anschlüsse abdichten: Um die Schutzart IP65/66/67 für den Einsatz unter Umgebungsbedingungen aufrechtzuerhalten, Schutzkappen auf alle nicht verwendeten M12- und M8-Anschlussbuchsen aufsetzen.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What protocol does the BECKHOFF IP2312-B730 Fieldbus Box use?

The BECKHOFF IP2312-B730 uses the Modbus RTU/ASCII serial protocol over an RS485 physical interface, supporting adjustable baud rates from 150 to 38,400 baud.

What is the physical connection configuration of the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 features four digital inputs and four digital outputs utilizing standard M12 screw-type connections, while serial fieldbus communication is handled by a B-coded 5-pin M12 socket.

Does the BECKHOFF IP2312-B730 require a protective control cabinet?

No, the BECKHOFF IP2312-B730 is designed for direct machine installation. Its rugged polyamide housing provides an IP65/66/67 protection rating, making it resistant to dust, moisture, and spray water without needing an enclosure.

How are the inputs and outputs powered on the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 is supplied with 24 V DC control voltage through a 4-pin M8 male connector. The sensor supply is drawn from this control voltage up to a maximum of 0.5 A in total. Auxiliary load voltage is wired using the downstream M8 female connector for daisy-chain configurations.

Is there electrical isolation between the channels and control logic on the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 features complete electrical isolation between the control voltage/internal electronics and the serial fieldbus. However, there is no electrical isolation between the individual digital I/O channels themselves or between the channels and the internal control voltage supply.
