Beschreibung

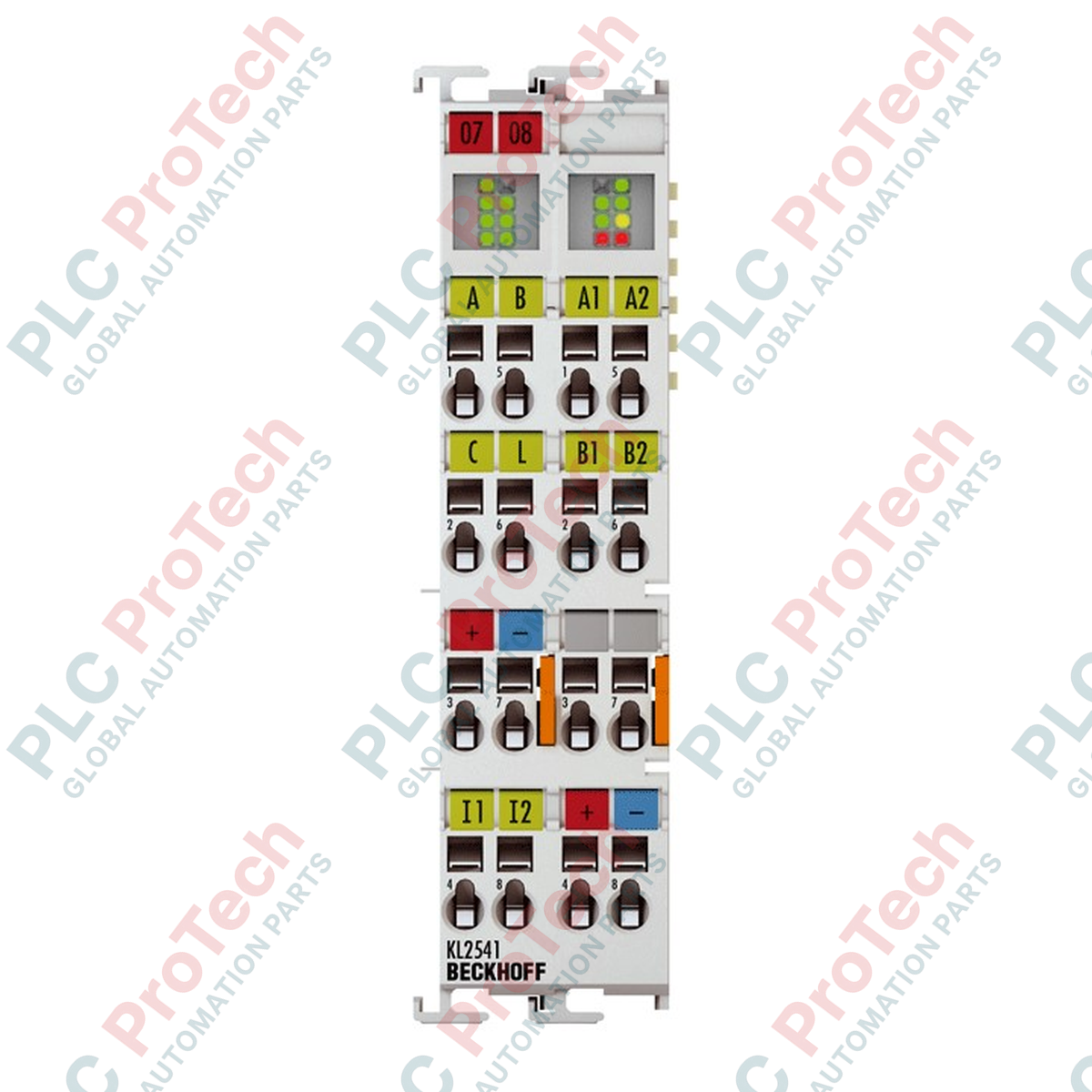

Der BECKHOFF KL2541 ist eine einkanalige Busklemme für den direkten Anschluss von Schrittmotoren bis 5,0 A. Als Teil des modularen K-Bus-Systems integriert diese kompakte Antriebsklemme eine Leistungsstufe für einen Schrittmotor sowie eine Rückmeldeschnittstelle für einen 24-V-DC-Inkrementalgeber mit Single-Ended-Ausgang. Dieser integrierte Rückkopplungskreis ermöglicht eine präzise Positioniersteuerung im geschlossenen Regelkreis in einer kompakten Bauform.
Durch die Unterstützung von bis zu 64-facher Mikroschrittauflösung gewährleistet der BECKHOFF KL2541 einen ruhigen Motorlauf, minimierte Resonanzen und eine hochpräzise Positionierung. Die Klemme übernimmt die interne Stromregelung und verfügt über eine integrierte Verfahrwegsteuerung. Dadurch wird der Rechenaufwand für die zentrale Steuerung reduziert und die direkte Ausführung von Positionieraufgaben ermöglicht.
Merkmale
- Direkte Motorschnittstelle für einen Schrittmotor.
- Integrierter Eingang für einen Inkrementalgeber (5 bis 24 V DC) zur Positionsrückmeldung im geschlossenen Regelkreis.
- Unterstützung von Vollschritt, Halbschritt und bis zu 64-facher Mikroschrittauflösung.
- Interne Funktion zur Verfahrwegsteuerung.
- Elektrische Trennung von 500 V zwischen K-Bus und Signal-/Versorgungsspannung.
- Diagnose-LEDs zur Anzeige von Phasenfehlern, Schrittverlust/Stillstand, Betriebszustand und Freigabestatus.
Anwendungen
- Positioniersteuerung für Schrittmotoren im geschlossenen und offenen Regelkreis.
- Kompakte Antriebsachsen in Montage-, Sortier- und Verpackungsanlagen.
- Vorschubverstellungen und präzise Positionierung in Materialhandhabungsanlagen.
- Aktoren und Hilfsbewegungsachsen im allgemeinen Maschinenbau.
Technische Spezifikationen
| Allgemeine und Systemspezifikationen |
| Hersteller |
BECKHOFF |
| Modell |
KL2541 |
| Produkttyp |
Busklemme (kompakte Antriebstechnik) |
| Anzahl der Kanäle |
1 |
| Bitbreite des Prozessabbilds |
Eingang/Ausgang: 2 x 16-Bit-Daten + 1 x 8-Bit-Steuerung/Status |
| Galvanische Trennung |
500 V (K-Bus-/Signalspannung) |
| Elektrische Parameter |
| Versorgungsspannung der Elektronik |
24 V DC (über Leistungskontakte) |
| Versorgungsspannung |
8 bis 48 V DC (extern) |
| Ausgangsstrom |
Max. 5,0 A |
| Geberversorgung |
24 V DC |
| Stromaufnahme (K-Bus) |
Typischerweise 100 mA |
| Stromaufnahme (Leistungskontakte) |
Typischerweise 35 mA |
| Leistungs- und Signaldetails |
| Schrittfrequenz |
Max. 125.000 Schritte/s |
| Schrittmuster |
Vollschritt, Halbschritt, bis zu 64-fachem Mikroschritt |
| Frequenz des Stromreglers |
Ca. 25 kHz |
| Eingangssignal des Gebers |
5 bis 24 V DC, typischerweise 5 mA, single-ended |
| Eingangsfrequenz (Geber) |
Max. 400.000 Inkremente/s (bei 4-facher Auswertung) |
| Mechanische und Umgebungsbedingungen |
| Gewicht |
Ca. 100 g |
| Betriebstemperatur |
0 degC bis +55 degC |
| Lagertemperatur |
-25 degC bis +85 degC |
| Relative Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Schutzart |
IP20 |
| Vibrations-/Stoßfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Zulassungen |
CE, UL |
Installationsrichtlinien
- Stellen Sie sicher, dass die Systemsteuerung und die Stromversorgung des K-Bus-Racks vor der Montage vollständig spannungsfrei sind.
- Montieren Sie das Terminal auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715), indem Sie es einschieben, bis der Verriegelungsmechanismus sicher einrastet.
- Stellen Sie sicher, dass die Kontakte des Busklemmenmoduls korrekt mit den benachbarten Klemmen auf der K-Bus-Schiene fluchten.
- Schließen Sie die externe Stromversorgung (8 bis 48 V DC) für die Motorleistung gemäß den Standardschaltplänen an.
- Schließen Sie die Phasen des Schrittmotors und die Signalleitungen des Inkrementalgebers an. Sichern Sie alle Verbindungen mit den federbelasteten Anschlussklemmen.
- K-Bus-Station wieder einschalten und den Status der Diagnose-LEDs an der Vorderseite des Terminals überprüfen.
