KL3022

BECKHOFF

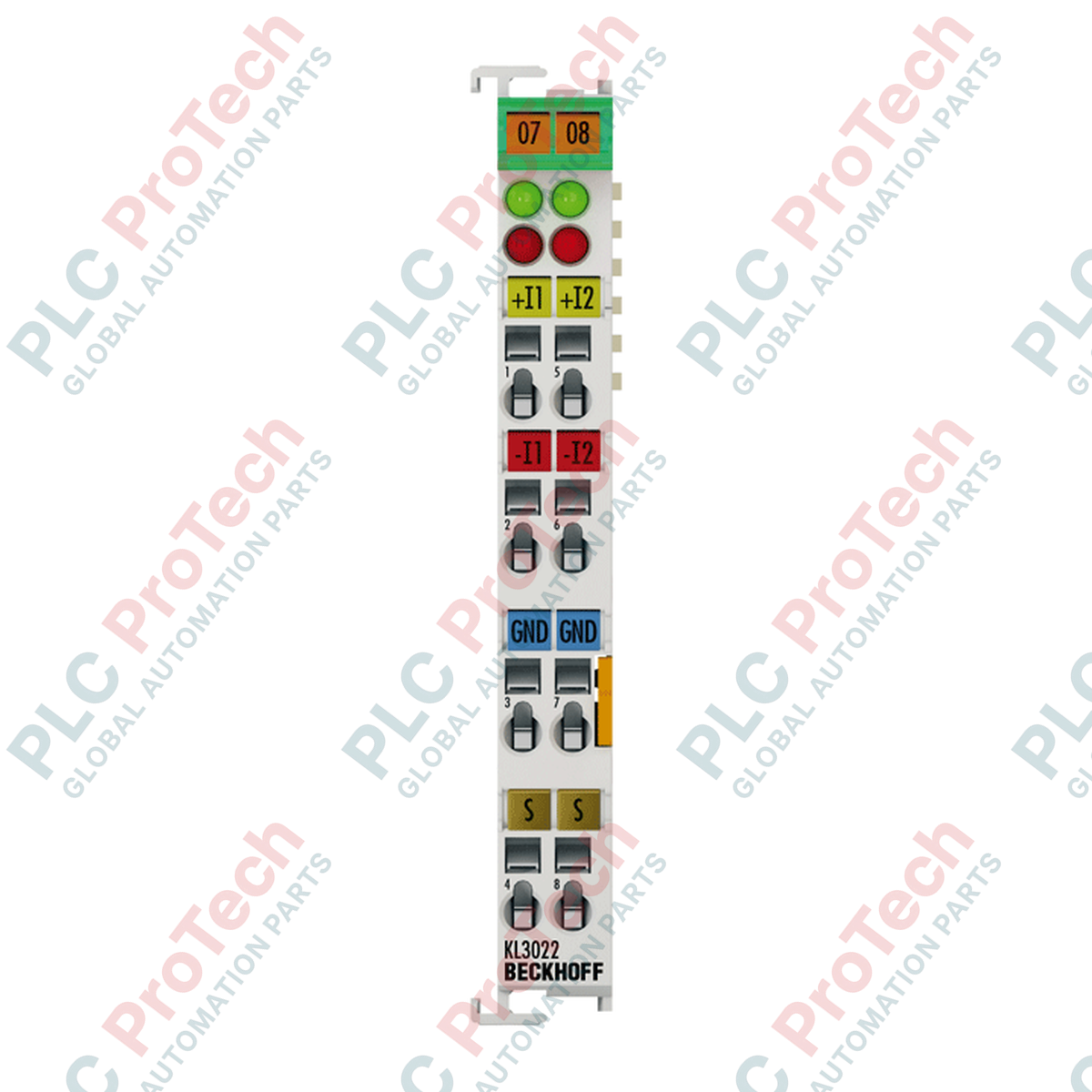

BECKHOFF KL3022 Busklemme

SKU KL3022

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF
  • Produkt-Nr.: KL3022
  • Herkunft Deutschland
  • Produkttyp: Busklemmen
  • Zahlung: T/T, Western Union
  • Gewicht: 0.07 kg
  • Versandhafen: Xiamen
  • Garantie: 12 Monate

Tags

Bus Terminals K-Bus
Menge
Vertrieb anrufen Kontakt

Produktbeschreibung

Beschreibung

Die BECKHOFF KL3022 ist ein 2-kanaliges analoges Eingangs-Bus-Terminal zur Erfassung standardmäßiger Stromsignale im Bereich von 4 bis 20 mA. Als Bestandteil des modularen Beckhoff-Bus-Terminal-Systems wandelt dieses Gerät analoge Feldsignale in digitale Werte mit einer Auflösung von 12 Bit um und gewährleistet so eine zuverlässige und elektrisch isolierte Datenübertragung über den K-Bus an die übergeordnete Steuerung.

Die mit Differenzeingängen ausgestattete BECKHOFF KL3022 weist eine hohe Wirksamkeit bei der Unterdrückung von Gleichtaktstörungen und beim Ausgleich von Potenzialunterschieden zwischen Feldgeräten und Schaltschrank auf. Die integrierte Eingangsschaltung gewährleistet eine robuste Signalqualität und schützt vor Spannungsspitzen in anspruchsvollen industriellen Umgebungen.

Merkmale

  • Zwei unabhängige Analogeingangskanäle für 4- bis 20-mA-Signale
  • 12-Bit-Digitalauflösung für eine präzise Messwertdarstellung
  • Differenzielle Eingangsarchitektur zur verbesserten Unterdrückung von Störsignalen und Gleichtaktspannungen
  • Elektrische Trennung von 500 V zwischen dem K-Bus und der Eingangssignalschaltung
  • Kompaktes, auf DIN-Hutschienen montierbares Gehäuse gemäß dem Standarddesign der Beckhoff Bus Terminals

Anwendungen

  • Überwachung der Prozessinstrumentierung, einschließlich Durchfluss-, Druck- und Füllstandstransmittern
  • Integration standardmäßiger 2- und 4-Leiter-Schleifensensoren
  • Allgemeine Maschinensteuerung und verteilte analoge Datenerfassung

Technische Daten

Parameter Spezifikation
Hersteller BECKHOFF
Modell KL3022
Anzahl der Eingänge 2
Signalstrombereich 4 bis 20 mA
Eingangstyp Differenziell
Auflösung 12 Bit
Innenwiderstand Typ. 80 Ohm + Diodenspannung 0,7 V
Gleichtaktspannung (Ucm) Max. 35 V
Wandlungszeit Ca. 2 ms
Messfehler / Messunsicherheit < ±0,3 % (bezogen auf den Endwert)
Stoßspannungsfestigkeit 35 V DC
Elektrische Trennung 500 V (K-Bus / Signalspannung)
Stromversorgung Über den K-Bus
Betriebstemperatur -25 bis +60 °C
Lagertemperatur -40 bis +85 °C
Relative Luftfeuchtigkeit 95 %, nicht kondensierend
Gewicht Ca. 70 g

Installationsrichtlinien

  1. Stellen Sie sicher, dass die Stromversorgung des gesamten Systems vollständig spannungsfrei geschaltet ist, bevor Sie das Modul montieren, entfernen oder verdrahten.
  2. Montieren Sie die KL3022 auf einer Standard-DIN-Hutschiene mit 35 mm Breite (EN 60715), indem Sie sie auf die Schiene aufrasten, bis der Verriegelungsmechanismus sicher einrastet.
  3. Richten Sie die Klemme horizontal aus und schieben Sie sie auf, um einen ordnungsgemäßen elektrischen Kontakt der K-Bus- und Potenzialkontakte mit den benachbarten Klemmen sicherzustellen.
  4. Verbinden Sie die Feldsignalleitungen an den Anschlussstellen der Zugfederklemmen unter Verwendung geeigneter Leiterquerschnitte.
  5. Bei Anwendungen mit hoher elektromagnetischer Störbeeinflussung verbinden Sie den Kabelschirm direkt mit der Montageschiene oder den vorgesehenen Schirmanschlüssen.
  6. Schalten Sie das System ein und beobachten Sie die Diagnose-LEDs, um den ordnungsgemäßen Start und die K-Bus-Kommunikation zu überprüfen.
Versand &amp; Rückgabe

Globaler Expressversand

  • Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
  • Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

  • 30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
  • 12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
FAQ
What is the primary function of the BECKHOFF KL3022?
The BECKHOFF KL3022 is a 2-channel analog input Bus Terminal designed to measure standard 4 to 20 mA current signals and convert them into 12-bit digital values for processing by a K-bus controller.
Does the BECKHOFF KL3022 utilize differential or single-ended inputs?
The BECKHOFF KL3022 features differential inputs, which provide superior noise rejection and immunity to ground loops compared to single-ended inputs.
What is the electrical isolation rating of the BECKHOFF KL3022?
The BECKHOFF KL3022 provides an electrical isolation of 500 V between the internal K-bus and the input signal circuitry.
How is the BECKHOFF KL3022 powered?
The BECKHOFF KL3022 is powered internally via the K-bus connection from the bus coupler or controller terminal.
