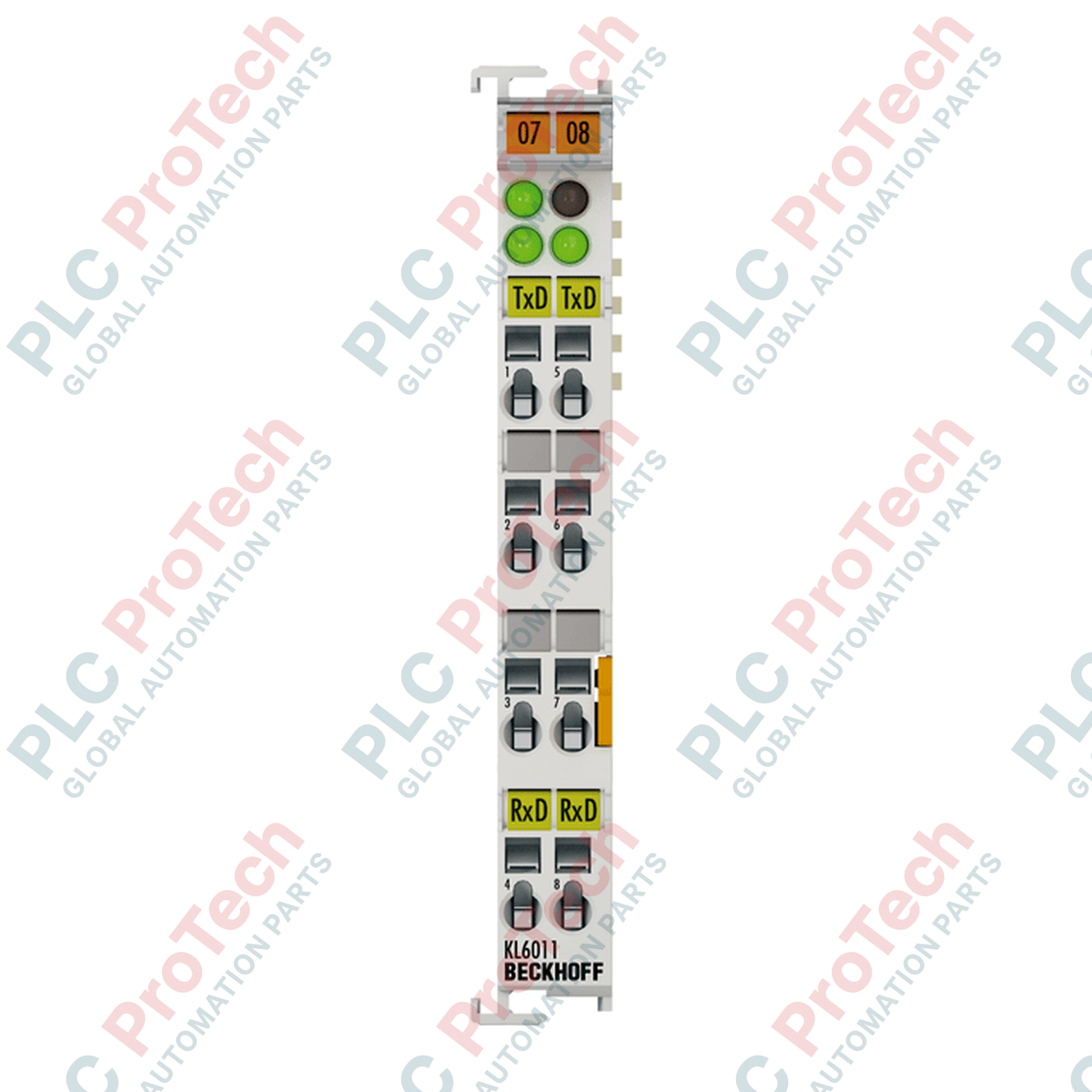

Durch die direkte Integration serieller Kommunikation in das Beckhoff-I/O-System ermöglicht das serielle Schnittstellenterminal Beckhoff KL6011 die Verbindung mit Geräten, die über eine 20-mA-Stromschleifenschnittstelle (TTY) verfügen. Das Terminal arbeitet vollständig unabhängig vom übergeordneten Bussystem und führt die bidirektionale Datenübertragung der Datenkanäle (TxD und RxD) im Vollduplexbetrieb aus. Der aktive oder passive Status der Stromschleife kann durch externe Verdrahtungskonfigurationen festgelegt werden, wodurch eine hohe Anpassungsfähigkeit an ältere serielle Schnittstellen, industrielle Wägesysteme und Terminalverbindungen über Entfernungen von bis zu 1000 Metern gewährleistet wird.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Beckhoff |
| Modell-/Artikelnummer | KL6011 |
| Schnittstellentyp | TTY (20-mA-Stromschleife) |
| Anzahl der Kanäle | 2 (1 Übertragung TxD, 1 Empfang RxD), Vollduplex |
| Datenübertragungsraten | 1200 bis 19.200 Baud (Standard: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit) |
| Bitübertragungsstrom | 2 x 20 mA |
| Schleifenwiderstand (Last) | Weniger als 500 Ohm |
| Kabellänge | Max. 1000 m, geschirmtes verdrilltes Adernpaar |
| Stromversorgung | Über den internen K-Bus |
| Stromaufnahme (K-Bus) | Typisch 55 mA |
| Galvanische Trennung | 500 V (K-Bus zur Signalspannung) |
| Bitbreite des Prozessabbilds | Eingang/Ausgang: 3 × 8-Bit-Nutzdaten, 1 × 8-Bit-Steuerung/Status (bis zu 5 × 8-Bit-Nutzdaten möglich) |
| Schutzart | IP20 |
| Betriebstemperaturbereich | 0 bis +55 °C |
| Lagertemperaturbereich | -25 bis +85 °C |
| Relative Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Ex-Kennzeichnung | II 3 G Ex nA IIC T4 Gc |
| Eigengewicht | Ca. 60 g |
| Versandgewicht (berechnet) | 0,15 kg |
| Abmessungen der Verpackung (berechnet) | 125 mm x 80 mm x 25 mm |
| Klemmenpunkt | Signal / Funktion | Beschreibung |
|---|---|---|
| 1 | TxD+ | Ausgang der Sender-Stromschleife (positiv) |
| 5 | TxD- | Rückleitung der Sender-Stromschleife (negativ) |
| 2 | RxD+ | Eingang der Empfänger-Stromschleife (positiv) |
| 6 | RxD- | Rückleitung der Empfänger-Stromschleife (negativ) |
| 3 | 20 mA, aktiver Tx | Interne Stromquellenverbindung für aktiven Tx-Betrieb |
| 7 | 20 mA, aktiver Rx | Interne Stromquellenverbindung für aktiven Rx-Betrieb |
Für Anwendungen mit steckbaren Verdrahtungsklemmen stellt die KS6011 die funktional direkte Alternative dar und verwendet exakt dieselbe interne Logik und Registerzuordnung. Wenn Ihre Infrastruktur statt 20-mA-Stromschleifen die Protokolle RS485 oder RS232 nutzt, wechseln Sie zu den Klemmen KL6021 bzw. KL6001, da die elektrische physikalische Schicht des KL6011 ausschließlich auf TTY-Kommunikation beschränkt ist.
Ein häufiger Fehler bei der Inbetriebnahme ist eine falsche Aktiv-/Passivkonfiguration der 20-mA-Stromschleife. Da eine TTY-Schleife genau eine Stromquelle benötigt, führt der Einsatz zweier aktiver Geräte in derselben Schleife aufgrund von Überstrom zu Schäden an der Hardware oder zum Durchbrennen von Komponenten. Stellen Sie sicher, dass der KL6011 strikt passiv verdrahtet ist (unter Auslassung der Klemmen 3 und 7), wenn das angeschlossene externe Gerät aktiv ist und den Schleifenstrom bereitstellt.
Um eine zuverlässige Übertragung bis zur maximalen Entfernung von 1000 m zu gewährleisten, verwenden Sie kapazitätsarme, geschirmte Twisted-Pair-Kabel (STP). Verbinden Sie den Schirm nur an einem Ende – idealerweise an der Erdungsschiene des Buskopplers –, um Erdschleifen zu vermeiden. Beachten Sie, dass das Datenformat (Baudrate, Parität, Stoppbits) dynamisch über die Klemmenregister mit TwinCAT oder einer alternativen Software zur Kopplerkonfiguration verwaltet wird; physische DIP-Schalter am Hardwareblock müssen nicht eingestellt werden.
Trennen Sie alle Stromversorgungen, bevor Sie Klemmen in die K-Bus-Baugruppe einsetzen oder daraus entfernen. Wird die Versorgung der Stromkontakte nicht abgeschaltet, kann dies zu dauerhaften Schäden an den Buskontakten, dem Buskoppler oder den benachbarten I/O-Modulen führen.
