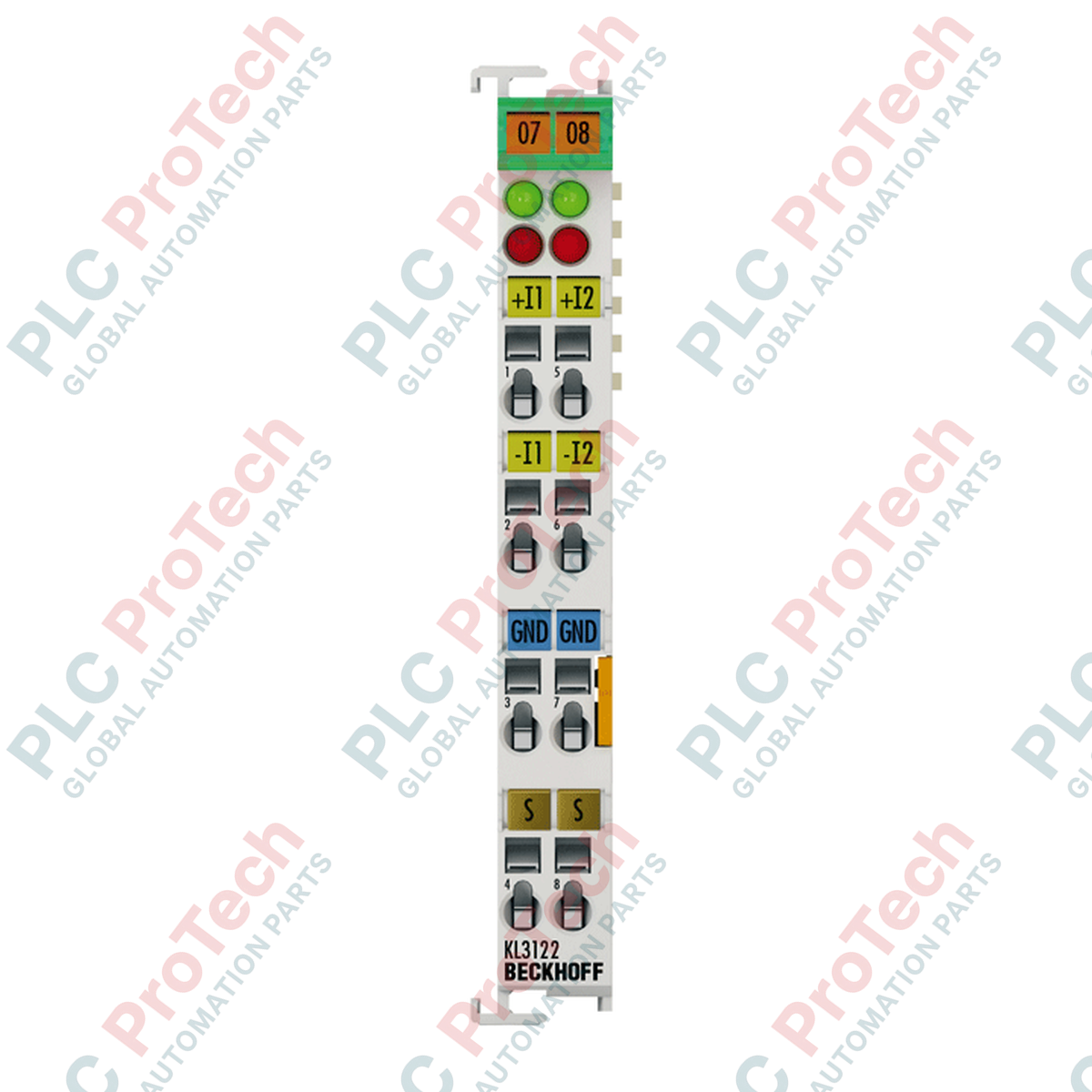

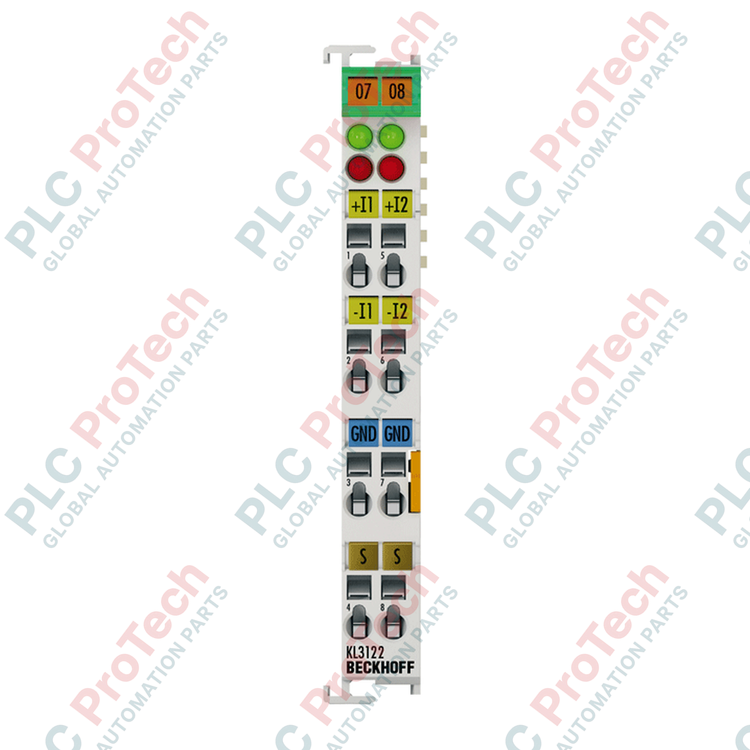

BECKHOFF KS3122 Busklemme

SKU KS3122

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: KS3122
Herkunft Deutschland
Produkttyp: Busklemmen
Zahlung: T/T, Western Union
Gewicht: 0.07 kg
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF KS3122 ist ein leistungsstarker, zweikanaliger analoger Eingangs-Busklemmenbaustein zur Erfassung differentieller Signale im Bereich von 4 bis 20 mA. Das für die präzise Integration in K-Bus-Netzwerke entwickelte Gerät verfügt über eine steckbare Verdrahtungsebene, die die KS-Serie von standardmäßigen fest verdrahteten KL-Modulen unterscheidet. Dieses Design ermöglicht eine schnelle Installation, Vorverdrahtung und unkomplizierte Wartung, da das Klemmengehäuse entfernt werden kann, ohne die Feldverdrahtung zu trennen.

Mit einer internen Differenzeingangsstruktur bietet der BECKHOFF KS3122 eine hervorragende Störunterdrückung und Signalstabilität in elektrisch störbehafteten Umgebungen. Die Standardauflösung beträgt 15 Bit und kann für hochauflösende Messanwendungen auf bis zu 16 Bit konfiguriert werden. Diese Präzision in Verbindung mit konfigurierbaren Filtern und Wandlungszeiten macht das Gerät zu einer zuverlässigen Lösung für die Überwachung von Prozessgrößen wie Druck, Temperatur und Durchfluss bei einer Vielzahl industrieller Feldsensoren.

Merkmale

Zwei differentielle analoge Eingangskanäle, optimiert für einen Signalstrom von 4 bis 20 mA.
Steckbare Anschlusstechnik (KS-Serie) für vereinfachten Vor-Ort-Service und schnellen Austausch.
Hochpräzise 15-Bit-Auflösung, konfigurierbar auf bis zu 16 Bit.
Konfigurierbare Wandlungszeiten bis hinunter zu 2 ms (Standard: 140 ms).
Integrierter, konfigurierbarer 50-Hz-Filter zur zuverlässigen Rauschunterdrückung.
Galvanische elektrische Trennung von 500 V zwischen K-Bus und Signal elektronik.
Kompaktes, platzsparendes Gehäuse für die Montage auf 35-mm-DIN-Schienen.

Anwendungen

Prozesssteuerung und Automatisierung mit analoger Stromschleifenrückführung.
Integration von Strommessumformern, Durchflussmessern und Druckmessumformern.
Differenzstrommessung in Umgebungen mit störenden Gleichtaktstörungen.
Modulare Steuerungssysteme, bei denen eine steckbare Verdrahtung die Inbetriebnahme- und Wartungszeiten verkürzt.

Technische Spezifikationen

Allgemein

Parameter	Spezifikation
Hersteller	BECKHOFF
Exaktes Modell	KS3122
Produkttyp	Analoger Eingangs-Busklemmenbaustein
Bauform	Klemmengehäuse mit steckbarer Verdrahtungsebene
Material	Polycarbonat
Installation	35-mm-DIN-Schiene (gemäß EN 60715) mit Verriegelung
Montage nebeneinander	Doppelte Steckplatz- und Schlüsselverbindung

Signal- und elektrische Spezifikationen

Parameter	Spezifikation
Anzahl der Eingänge	2
Signalstrom	4 bis 20 mA
Eingangstechnik	Differenzeingang
Innenwiderstand	typ. 50-Ohm-Shunt, Last: 60 Ohm + Diodenspannung
Gleichtaktspannung (Ucm)	max. 35 V
Überspannungsfestigkeit	35 V DC
Stromversorgung	Über den K-Bus
Stromaufnahme K-Bus	typ. 60 mA
Stromaufnahme der Leistungskontakte	Keine Leistungskontakte
Elektrische Trennung	500 V (K-Bus-/Signalspannung)

Leistung und Konfiguration

Parameter	Spezifikation
Auflösung	15 Bit (auf 16 Bit konfigurierbar)
Wandlungszeit	140 ms (auf 2 ms konfigurierbar)
Filter	50 Hz (konfigurierbar)
Messfehler	< ±0,3 % (bezogen auf den Endwert)
Bitbreite im Prozessabbild	Eingang: 2 x 16-Bit-Daten (optional 2 x 8-Bit-Steuerung/Status)
Konfiguration	Keine Adress- oder Konfigurationseinstellung erforderlich (über TwinCAT)

Anschluss und Verdrahtung

Parameter	Spezifikation
Verdrahtungstechnik	Steckbare Federbetätigung per Schraubendreher
Leiterquerschnitt (massiv)	0,08 bis 1,5 mm² (AWG 28 bis 16)
Leiterquerschnitt (feindrähtig)	0,08 bis 1,5 mm² (AWG 28 bis 16)
Leiterquerschnitt (flexibel)	0,14 bis 1,5 mm² (AWG 26 bis 16)
Abisolierlänge	9 bis 10 mm
Strombelastung der Leistungskontakte (Imax)	10 A

Mechanische und umgebungsbezogene Daten

Parameter	Spezifikation
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	ca. 70 g (0,07 kg)
Betriebstemperatur	0 bis +55 °C
Lagertemperatur	-25 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20
Einbaulage	Variabel
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-Emission	Entspricht EN 61000-6-2 / EN 61000-6-4

Installationsrichtlinien

Spannungsfreischaltung: Stellen Sie sicher, dass das gesamte K-Bus-System und alle externen Feldstromversorgungen vollständig ausgeschaltet sind, bevor Sie die Klemme installieren, entfernen oder verdrahten.
Montage auf der DIN-Schiene: Positionieren Sie die Klemme auf einer standardmäßigen 35-mm-DIN-Schiene gemäß EN 60715 und schieben Sie sie, bis der Verriegelungsmechanismus sicher einrastet.
Klemmenverbindung: Richten Sie die Doppelnut- und Passverbindungen benachbarter Klemmen aus und schieben Sie sie zusammen, um eine stabile mechanische Einheit zu bilden.
Steckbare Verdrahtung: Nutzen Sie die steckbare Verdrahtung des KS3122. Stellen Sie sicher, dass das Klemmengehäuse korrekt auf dem steckbaren Sockel sitzt. Verdrahten Sie die Federklemmen mit einem herkömmlichen Schlitzschraubendreher und isolieren Sie die Drahtenden auf einer Länge von 9 bis 10 mm ab.
Schirmung und Erdung: Stellen Sie eine ausreichende elektromagnetische Störfestigkeit sicher, indem Sie die Kabel der analogen Stromschleifensensoren ordnungsgemäß schirmen und gemäß den örtlichen Normen erden.

Konformität und Zertifizierungen

BECKHOFF KS3122 entspricht internationalen Normen und trägt die folgenden Kennzeichnungen:

CE: Entspricht den einschlägigen europäischen Richtlinien.
UL: UL-zertifiziert für Sicherheit.
ATEX-Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc (für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 zugelassen).

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the main advantage of the BECKHOFF KS3122 compared to the standard KL3122?

The BECKHOFF KS3122 features a pluggable wiring level, which allows the terminal housing to be pulled out and replaced without disconnecting the actual field-side wiring, reducing downtime and maintenance complexity compared to the fixed-wire KL3122.

How many channels does the BECKHOFF KS3122 have, and what signals does it accept?

The BECKHOFF KS3122 has two analog input channels designed to process differential signal currents in the 4 to 20 mA range.

What is the default measurement resolution of the BECKHOFF KS3122, and can it be adjusted?

The BECKHOFF KS3122 offers a default measurement resolution of 15 bits, which can be configured to 16 bits via software to suit more demanding applications.

Does the BECKHOFF KS3122 require separate power contacts for field-side supply?

No, the BECKHOFF KS3122 does not have power contacts and is powered entirely via the K-bus interface with a typical current consumption of 60 mA.

Is the BECKHOFF KS3122 certified for use in hazardous areas?

Yes, the BECKHOFF KS3122 is ATEX certified with the marking II 3 G Ex nA IIC T4 Gc, making it suitable for Zone 2 hazardous areas.
