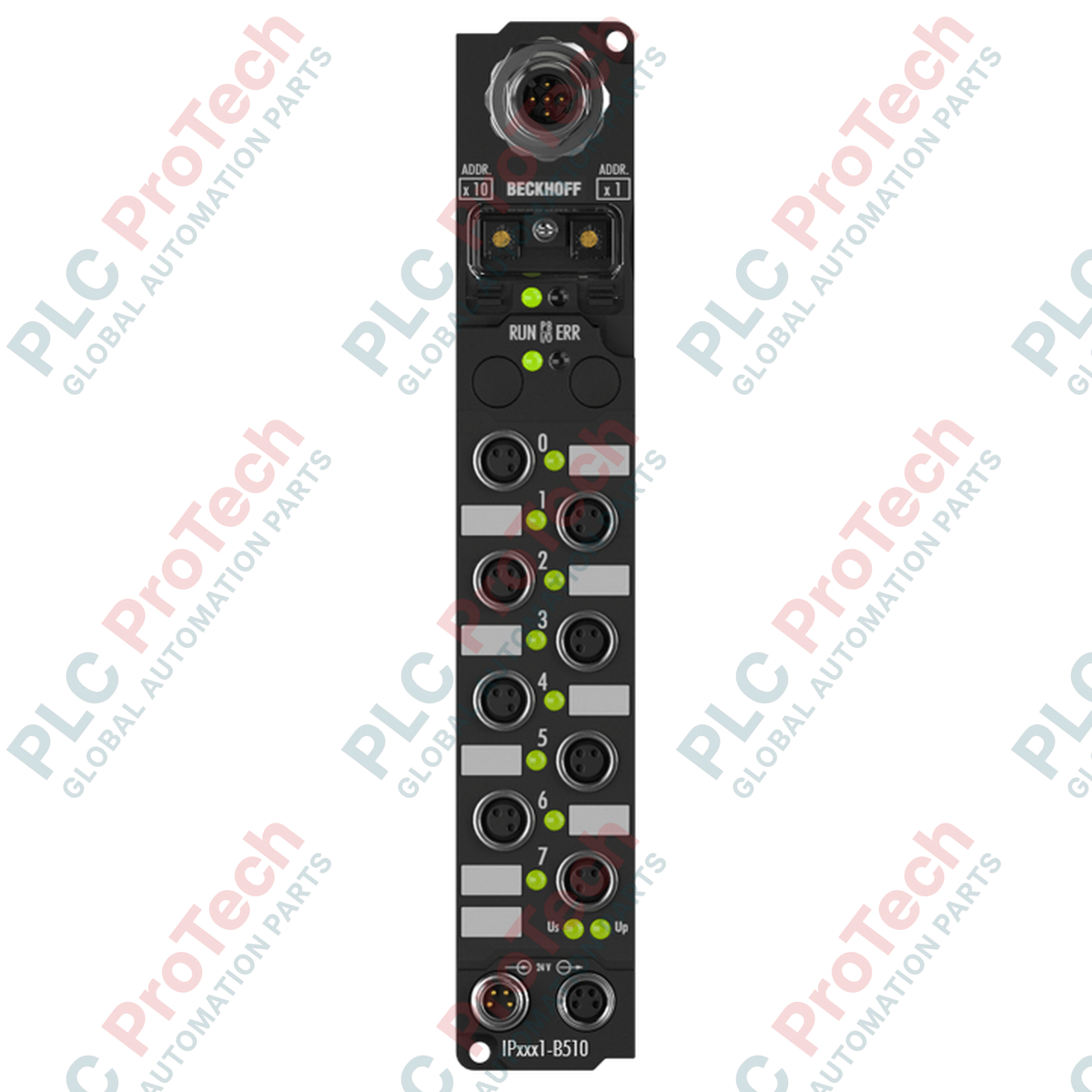

BECKHOFF IP1011-B510 CANopen-Feldbus-Box

Beschreibung

Der BECKHOFF IP1011-B510 ist eine leistungsstarke, dezentrale CANopen Fieldbus Box zur Erfassung digitaler Signale direkt im Feld. Mit 8 digitalen Eingängen ermöglicht das Gerät die direkte Installation an der Maschine ohne schützenden Schaltschrank, reduziert den Verdrahtungsaufwand und maximiert die Installationsflexibilität in anspruchsvollen industriellen Umgebungen.

Mit einem schnellen 0,2-ms-Eingangsfilter gewährleistet der BECKHOFF IP1011-B510 eine zuverlässige Hochgeschwindigkeitssignalerfassung gemäß den Normen EN 61131-2 (Typ 2). Die physische Signalverbindung erfolgt über platzsparende M8-Schraubanschlüsse, während die Feldbuskommunikation über eine standardisierte CANopen-Schnittstelle läuft. Das kompakte Polyamidgehäuse bietet robuste Schutzarten IP65, IP66 und IP67 und schützt die internen Komponenten vor Wasser, Staub und mechanischer Belastung.

Zur Vereinfachung der Netzwerkplanung erkennt die Box automatisch Baudraten von 10 kbaud bis 1 Mbaud und verfügt über eine integrierte galvanische Trennung von 500 V zwischen der Steuerspannung und dem Feldbusnetzwerk. Die Konfiguration kann über das Softwaretool KS2000 oder direkt über die Systemsteuerung mithilfe von Service-Datenobjekten (SDOs) verwaltet werden.

Merkmale

• 8 digitale Eingangskanäle für standardmäßige 24-V-DC-Sensoren.
• Schneller 0,2-ms-Eingangsfilter für eine schnelle und zuverlässige Signalverarbeitung.
• CANopen-Feldbusanschluss mit automatischer Baudratenerkennung von 10 kbaud bis 1 Mbaud.
• M8-Schraubanschlüsse für eine sichere Sensorverbindung.
• Kurzschlussfeste Sensorversorgung von insgesamt bis zu 0,5 A aus der Steuerspannung.
• Integrierte galvanische Trennung von 500 V zwischen Steuerspannung und Feldbusnetzwerk.
• Hoher Schutzgrad IP65, IP66 und IP67 für die direkte Maschinenmontage.

Anwendungen

• Dezentrale Erfassung digitaler Sensorsignale im Maschinenbau.
• Steuerungsnetzwerke für Förderanlagen und Materialhandling mit CANopen.
• Installation direkt an der Maschine in Umgebungen mit hoher Feuchtigkeit oder Staubbelastung.
• Verteilte I/O-Systeme, die eine zuverlässige, schaltschrankfreie Signalintegration erfordern.

Technische Daten

Allgemein

Signal und I/O

Elektrisch

CANopen und Kommunikation

Umgebung

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. System spannungsfrei schalten: Schalten Sie vor der mechanischen oder elektrischen Installation alle Steuerspannungs- und Feldbusversorgungsleitungen aus.
2. Mechanische Montage: Befestigen Sie das Polyamidgehäuse sicher auf einer ebenen Fläche mit geeigneten M3-Schrauben durch die beiden integrierten Befestigungsbohrungen mit 3,5 mm Durchmesser. Ziehen Sie die Schrauben nicht zu fest an.
3. Feldbusverdrahtung: Verbinden Sie das CANopen-Feldbuskabel mit der 5-poligen M12-Schnittstelle und achten Sie auf die korrekte Pinbelegung und Schirmungsparameter.
4. Einrichtung der Stromversorgung: Verbinden Sie die 24-V-DC-Steuerspannungsleitung mit dem 4-poligen M8-Stecker. Bei einer Durchschleifung der Module führen Sie die nachgeschaltete Stromversorgung vom 4-poligen M8-Buchsenanschluss zum nächsten Gerät.
5. Sensoranschlüsse: Verdrahten Sie die digitalen Sensoren mit den M8-Schraubanschlüssen. Stellen Sie eine korrekte Verbindung her, um Kurzschlüsse zu verhindern, und überprüfen Sie, dass die gesamte Sensorlast 0,5 A nicht überschreitet.
6. Systemüberprüfung: Stellen Sie die Stromversorgung wieder her und überwachen Sie die integrierten Diagnose-LEDs, um die ordnungsgemäße CANopen-Initialisierung und die korrekten Änderungen des Eingangszustands zu überprüfen.

Konformität und Zertifizierungen
