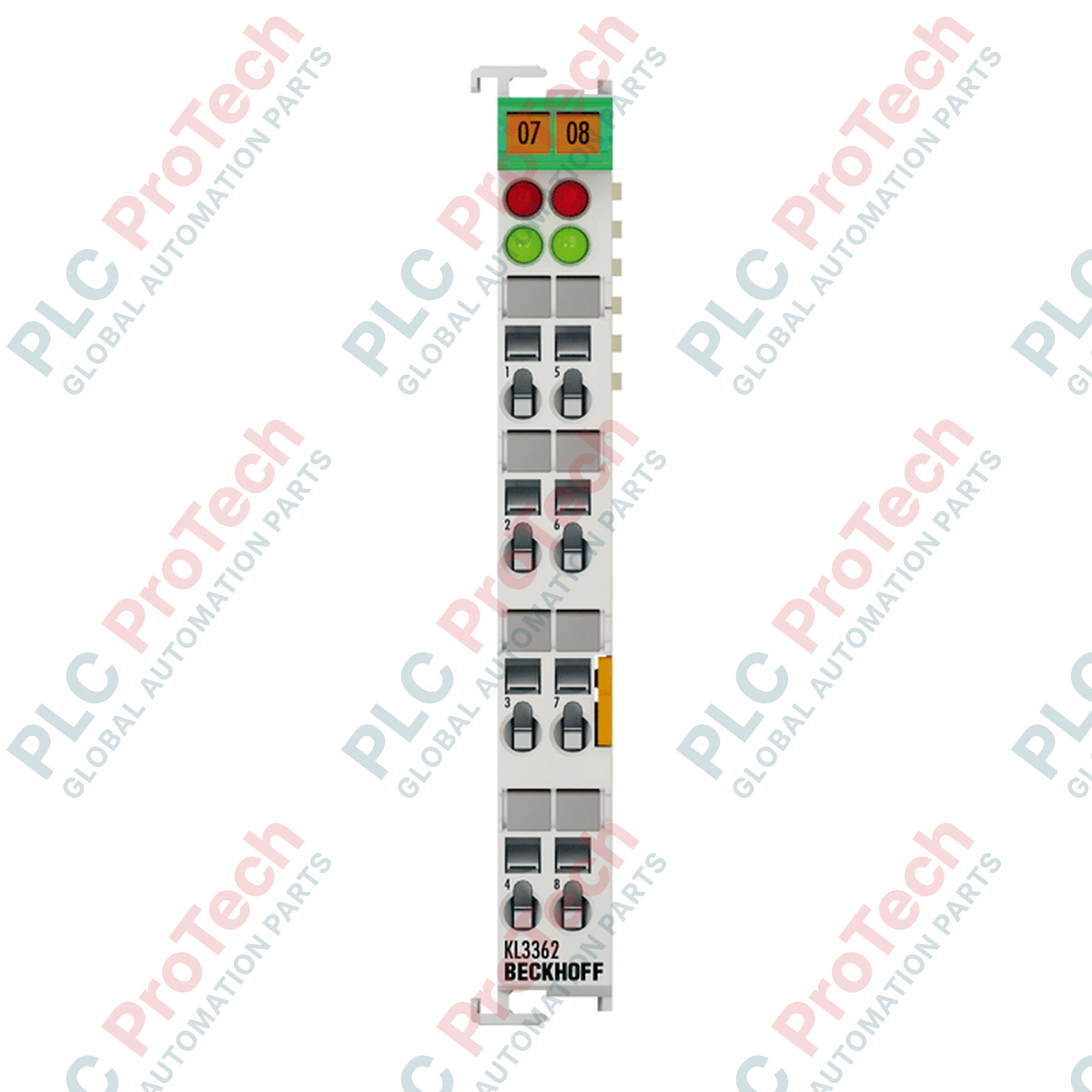

BECKHOFF KS3362 Busklemme

Beschreibung

Die BECKHOFF KS3362 ist eine 2-kanalige analoge Eingangsklemme für die Hochgeschwindigkeits-Datenaufzeichnung und Analyse von Spannungssignalen im Bereich von -10 bis +10 V. Als Bestandteil des Beckhoff-K-Bus-Systems integriert diese Klemme Hochgeschwindigkeits-Datenlogger-Funktionen direkt in standardmäßige I/O-Stationen und ermöglicht die schnelle Erfassung transienter Signale sowie die Verarbeitung analoger Signale, ohne externe Spezialmesshardware zu benötigen.

Mit einem integrierten Triggereingang und 32 kByte internem Speicher ermöglicht der BECKHOFF KS3362 präzise, ereignisgesteuerte Messzyklen. Diese Klemme unterscheidet sich von herkömmlichen Busklemmen durch eine steckbare Verdrahtungsebene (KS-Gehäuse), die Installation, Inbetriebnahme und physische Wartungsabläufe vereinfacht, da vorverdrahtete Klemmenblöcke getrennt werden können, ohne die Feldverdrahtung zu beeinträchtigen.

Funktionen

• Zwei schnelle Analogeingangskanäle für Spannungssignale von -10 bis +10 V
• Integrierter, konfigurierbarer Triggereingang für die präzise Auslösung der Messung
• 32 kByte interner Speicher für die Hochgeschwindigkeits-Datenaufzeichnung
• Konfigurierbare Wandlungszeiten bis hinunter zu 10 Mikrosekunden im schnellen Abtastmodus
• Steckbare Anschlussebene (Gehäuse der KS-Serie) für schnellen, werkzeuglosen Austausch
• Vollständige Stromversorgung über den internen K-Bus, wodurch eine separate Stromversorgung über Powerkontakte entfällt

Anwendungen

• Hochgeschwindigkeits-Erfassung transienter Spannungen und Wellenformanalyse
• Dynamische Maschinenüberwachung und Diagnoseaufzeichnung
• Ereignisgesteuerte Signalerfassung in Qualitätssicherungs- und Prüfstandssystemen
• Schnelle Rückmeldung im Prozessregelkreis in synchronisierten Industrieautomatisierungsumgebungen

Technische Daten

Allgemein

Signal und I/O

Elektrik und Kommunikation

Leistungsdaten

Anschluss und Mechanik

Umgebung und Konformität

Installationsrichtlinien

1. Stellen Sie sicher, dass alle elektrischen Komponenten und Stromquellen des K-bus-Systems vor der Montage oder Wartung vollständig spannungsfrei sind.
2. Montieren Sie die Klemme auf einer standardmäßigen 35-mm-DIN-Schiene gemäß EN 60715 und sichern Sie die Verriegelung, um ein mechanisches Verrutschen zu verhindern.
3. Verwenden Sie zur Verdrahtung einen kleinen Schlitzschraubendreher, um die Federkraftklemmen am steckbaren Anschlussblock zu betätigen.
4. Stellen Sie sicher, dass die Isolierung der Feldverdrahtungsleiter vor dem Einführen auf die vorgegebene Länge von 9 bis 10 mm abisoliert wird.
5. Überprüfen Sie die K-bus-Stromversorgungskonfiguration. Da diese Klemme keine Stromversorgungskontakte durchschleift, muss sichergestellt werden, dass nachfolgende Klemmen mit Stromversorgungskontakten auf derselben Schiene bei Bedarf über eine separate Einspeiseklemme versorgt werden.

Empfehlungen zum Austausch

Das steckbare Verdrahtungskonzept des BECKHOFF KS3362 vereinfacht Austauschvorgänge. Die feldseitige Verdrahtung bleibt dauerhaft im abnehmbaren Klemmenblock geklemmt. Zum Austausch einer fehlerhaften Klemme trennen Sie den vorverdrahteten Anschlussblock vorsichtig vom Gehäuse, lösen Sie die mechanische Verriegelung, um das Modul von der DIN-Schiene zu schieben, installieren Sie das Ersatzmodul und stecken Sie den vorverdrahteten Anschluss wieder sicher ein. Dadurch entfällt die manuelle Neuverdrahtung und das Risiko von Verdrahtungsfehlern bei der Inbetriebnahme wird reduziert.
