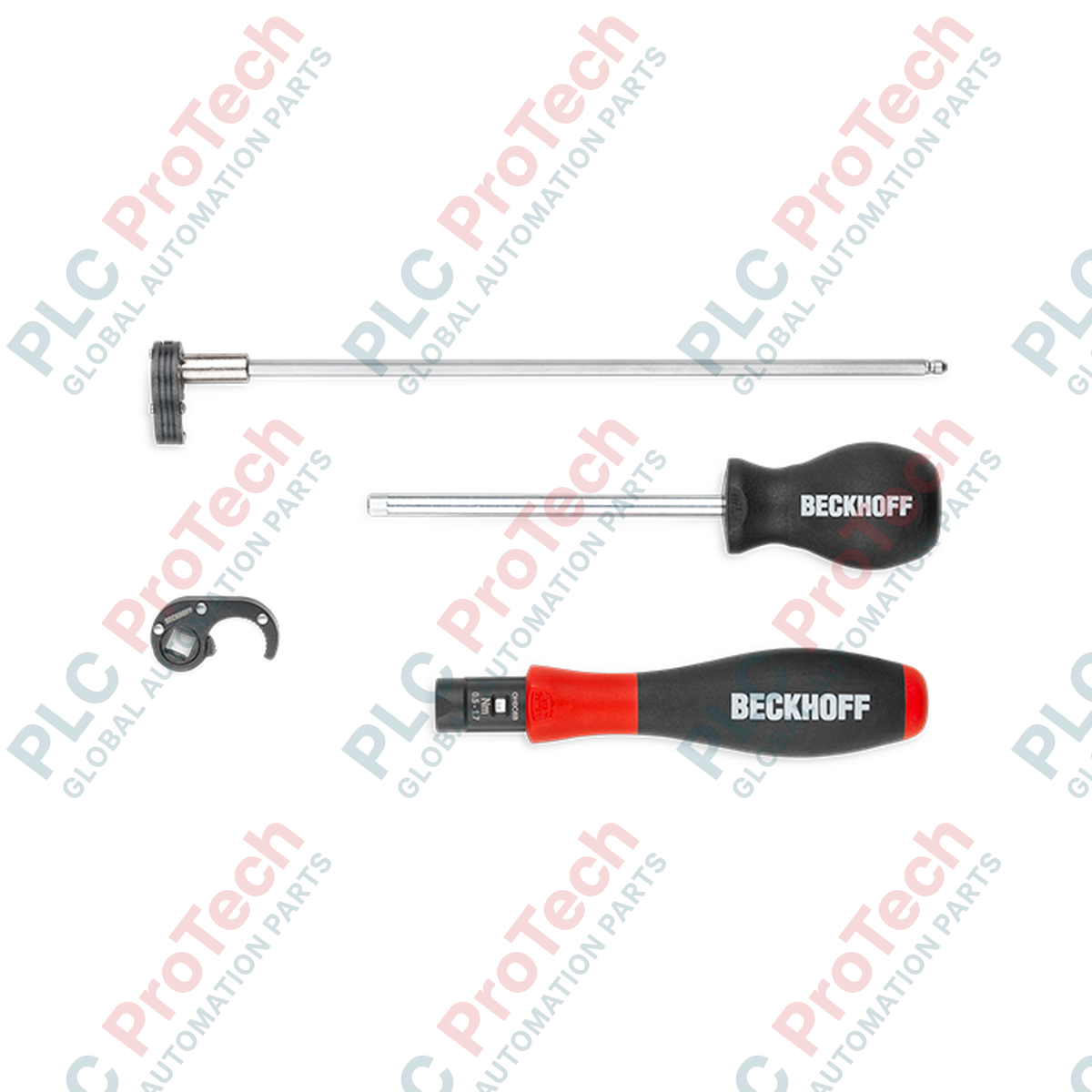

BECKHOFF ZB8800 Drehmomentschlüssel für M8-Steckverbinder

Beschreibung

Der BECKHOFF ZB8800 ist ein Präzisionshandwerkzeug, das für die professionelle Installation und das zuverlässige Anziehen von M8-Sensor- und Aktorkabeln mit Rändelmuttern entwickelt wurde. Dieses spezielle Montagewerkzeug stellt sicher, dass Rundsteckverbindungen exakt nach den technischen Vorgaben gesichert werden, schützt die internen Kontakte und gewährleistet eine optimale Verbindungsintegrität.

Durch die gleichmäßige Einhaltung eines definierten Anzugsdrehmoments trägt der BECKHOFF ZB8800 dazu bei, die Schutzarten gegen Umwelteinflüsse (wie IP65 oder IP67) Ihrer Feld-I/O-Verkabelung zu gewährleisten. Das Werkzeug wird vollständig mit einem Ratschenmechanismus geliefert und bietet einen einstellbaren Drehmomentbereich zwischen 0,5 Nm und 1,7 Nm, wodurch es sich äußerst flexibel für eine Vielzahl industrieller M8-Kabelmontagen einsetzen lässt.

Eigenschaften

• Speziell für M8-Rundsteckverbinder mit Rändelmuttern entwickelt.
• Einstellbarer Drehmomentbereich von 0,5 Nm bis 1,7 Nm zur präzisen Anpassung an die Zielvorgaben.
• Der integrierte Ratschenmechanismus erleichtert die Bedienung in beengten oder stark belegten Verdrahtungsbereichen.
• Gewährleistet eine wiederholbare und dokumentierbare Anzugsfestigkeit der Verbindungen bei verschiedenen Installationen.
• Hilft, Signalausfälle und Schäden am Steckergehäuse durch zu starkes oder unzureichendes Anziehen zu vermeiden.

Anwendungen

• Anziehen und Wartung industrieller M8-Feldbus-, Sensor- und Aktorkabel.
• Verdrahtung und Integration von Beckhoff EtherCAT Box-Modulen (EP- und ER-Serie).
• Montage von Feldanschlusskästen, Vorbereitung von Schaltschränken und allgemeine mechanische Inbetriebnahme.

Technische Daten

Richtlinien für Installation und Verwendung

1. Prüfen Sie die erforderliche Drehmomentspezifikation für den jeweiligen zu installierenden M8-Steckverbinder (typischerweise zwischen 0,4 Nm und 0,6 Nm für standardmäßige industrielle M8-Stecker).
2. Stellen Sie die einstellbare Skala am Griff des BECKHOFF ZB8800 auf den vorgegebenen Drehmomentwert ein.
3. Setzen Sie den Werkzeugkopf sicher auf die Rändelmutter des M8-Steckverbinders.
4. Ziehen Sie die Verbindung mit gleichmäßigem, kontrolliertem Druck im Uhrzeigersinn an.
5. Beenden Sie die Krafteinwirkung sofort, sobald der Drehmomentschlüssel durch ein hör- oder fühlbares Klicken signalisiert, dass der eingestellte Grenzwert erreicht wurde.
