Hersteller: Bently Nevada
Produkt-Nr.: 1440-SDM02-01RA
Herkunftsland:Vereinigte Staaten
Produkttyp: Standardmodule zur dynamischen Messung
Zahlung: T/T, Western Union
Gewicht: 320g
Abmessungen: 9.7 x 9.4 x 9.4 cm
Versandhafen: Xiamen
Garantie: 12 Monate

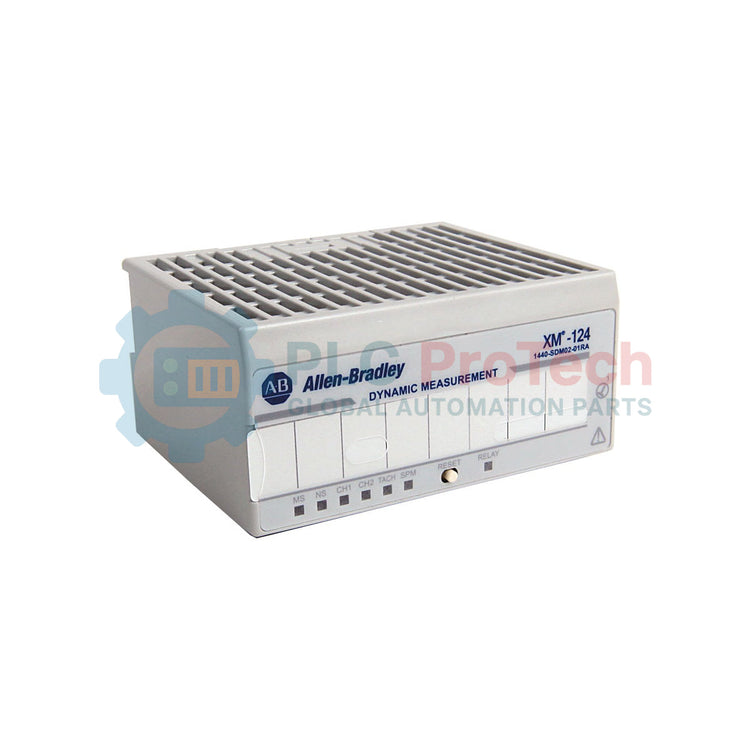

Für die Schwingungsüberwachung und den Maschinenschutz in Echtzeit entwickelt, verarbeitet das Bently Nevada 1440-SDM02-01RA (XM-124) hochfrequente dynamische Signale von Näherungssonden, Beschleunigungsaufnehmern und Geschwindigkeitssensoren. Dieses kompakte, auf einer DIN-Schiene montierte Modul fungiert als intelligenter, dezentraler Knoten innerhalb von Netzwerken zum Schutz industrieller Maschinen und wandelt die Rohsignale der Messumformer in verwertbare Status-, Alarm- und Trenddaten um. Es wurde für anspruchsvolle Schwerindustrieumgebungen entwickelt und bietet flexible Zweikanalunterstützung sowie native Integrationsmöglichkeiten in moderne Steuerungsarchitekturen.
| Parameter | Spezifikationswerte |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modellnummer | 1440-SDM02-01RA (XM-124) |
| Eingangskanäle | 2 dynamische Kanäle + 1 dedizierter Drehzahlmesskanal |
| Dynamischer Spannungsbereich | -20 bis 0 V DC, -10 bis 10 V DC, 0 bis 20 V DC |
| Eingangsimpedanz | Über 100 kOhm (dynamische Eingänge) |
| Drehzahlmessbereich | 1 bis 1.200.000 U/min (0,0167 bis 20.000 Hz) |
| Analoge Ausgänge | Zwei galvanisch getrennte 4- bis 20-mA-Ausgänge (maximale Schleifenlast 300 Ohm) |
| Anforderungen an die Stromversorgung | 24 V DC nominal, 350 mA (erfordert eine Versorgung der Klasse 2 / SELV / PELV) |
| Maximale Verlustleistung | 8,7 W |
| Abmessungen (H x B x T) | 9,7 x 9,4 x 9,4 cm (3,8 x 3,7 x 3,7 in) |
| Modulgewicht | 0,172 kg (0,38 lbs) |
| Gewicht der Anschlussbasis | 0,172 kg (0,38 lbs) |
| Versandgewicht (berechnet) | 1,50 kg (3,30 lbs) |
| Ursprungsland | Vereinigte Staaten von Amerika (USA) |
Das Modul 1440-SDM02-01RA (XM-124) ist in das übergeordnete Allen-Bradley- und Bently-Nevada-XM-Serienkonzept eingebunden. Überprüfen Sie beim Austausch älterer XM-124-Hardwareversionen, ob die Firmware der seriellen Konfiguration mit Ihrem vorhandenen Softwareprofil übereinstimmt. Beachten Sie, dass dieses Modul zwar eine Verarbeitung dynamischer Rohdaten ermöglicht, für eine umfassende Visualisierung und Spektrumerfassung jedoch häufig das XM Serial Configuration Utility oder kompatible Netzwerk-Scanner, etwa DeviceNet-Schnittstellen, zur detaillierten Diagnoseauswertung erforderlich sind.
Um thermische Drift in Installationen mit hoher Packungsdichte zu verhindern, montieren Sie die Module nicht direkt neben Wärmequellen mit hoher Verlustleistung, beispielsweise großen industriellen Frequenzumrichtern oder Netzteilen. Halten Sie auf der DIN-Schiene einen physischen Luftspalt ein, wenn die Schaltschranktemperatur 50 Grad Celsius überschreitet. Da dieses Modul außerdem auf Hochgeschwindigkeitsabtastung angewiesen ist, können Gleichtaktspannungsschwankungen am 24-V-Gleichstrombus als Signalrauschen auftreten; für eine stabile Sensorversorgung ist daher zwingend ein eigenes SELV/PELV-Netzteil der Klasse 2 erforderlich.
Verlegen Sie die Feldverkabelung der dynamischen Sensoren, insbesondere Leitungen hochohmiger Näherungssonden, stets durch dafür vorgesehene, getrennte Kabelkanäle und mit Abstand zu Hochspannungsleitungen von Wechselstrommotoren. Stellen Sie sicher, dass die Kabelschirme nur an einem Ende geerdet sind, idealerweise an der Klemmenbasis, um Störungen durch Erdschleifen zu vermeiden. Wenn der Drehzahlmesser während der Inbetriebnahme doppelte Triggerungen oder instabile Messwerte zeigt, passen Sie mit dem Softwareprogramm den Eingangstrigger-Schwellenwert und die Hystereseparameter an, um durch mechanischen Rundlauf verursachtes Rauschen zu umgehen.
Montieren Sie die kompatible XM-Klemmenbasis fest auf einer sauberen, geerdeten 35-mm-DIN-Schiene in einem sauberen, trockenen Industriegehäuse mit NEMA/IP-Schutzart.
Schließen Sie alle Leitungen der dynamischen Sensoren, Drehzahlmesser, 4- bis 20-mA-Stromschleifen und der Gleichstromversorgung am Klemmenblock an. Beachten Sie für die korrekte Polarität genau den Feldverdrahtungsplan von Bently Nevada.
Richten Sie die Führungsnasen auf der Rückseite des Moduls 1440-SDM02-01RA sorgfältig an den Aufnahmeschlitzen der verdrahteten Klemmenbasis aus.
Drücken Sie das Modul fest in die Klemmenbasis, bis die Sicherungsklinken hörbar einrasten. Schalten Sie die Systemspannung ein und verbinden Sie das Konfigurationsprogramm, um Betriebsprüfungen durchzuführen.
