Bently Nevada 22810-00-06-10-02 7200 8 mm Standard-Montagesonde

Bently Nevada 22810-00-06-10-02 7200 8 mm Standard-Montagesonde

Nur noch 4 Artikel auf Lager verfügbar

  • Hersteller: Bently Nevada

  • Produkt-Nr.: 22810-00-06-10-02

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: 5 mm und 8 mm Standard-Montagesonde

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 120g

  • Abmessungen: 20.4cm x 22.2cm x 3.7cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

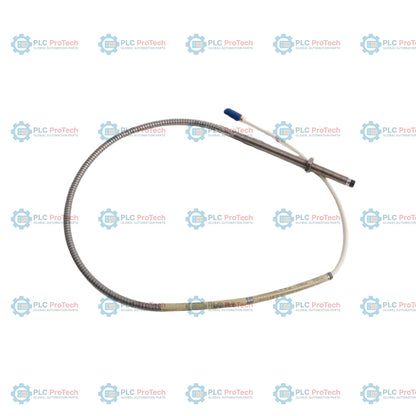

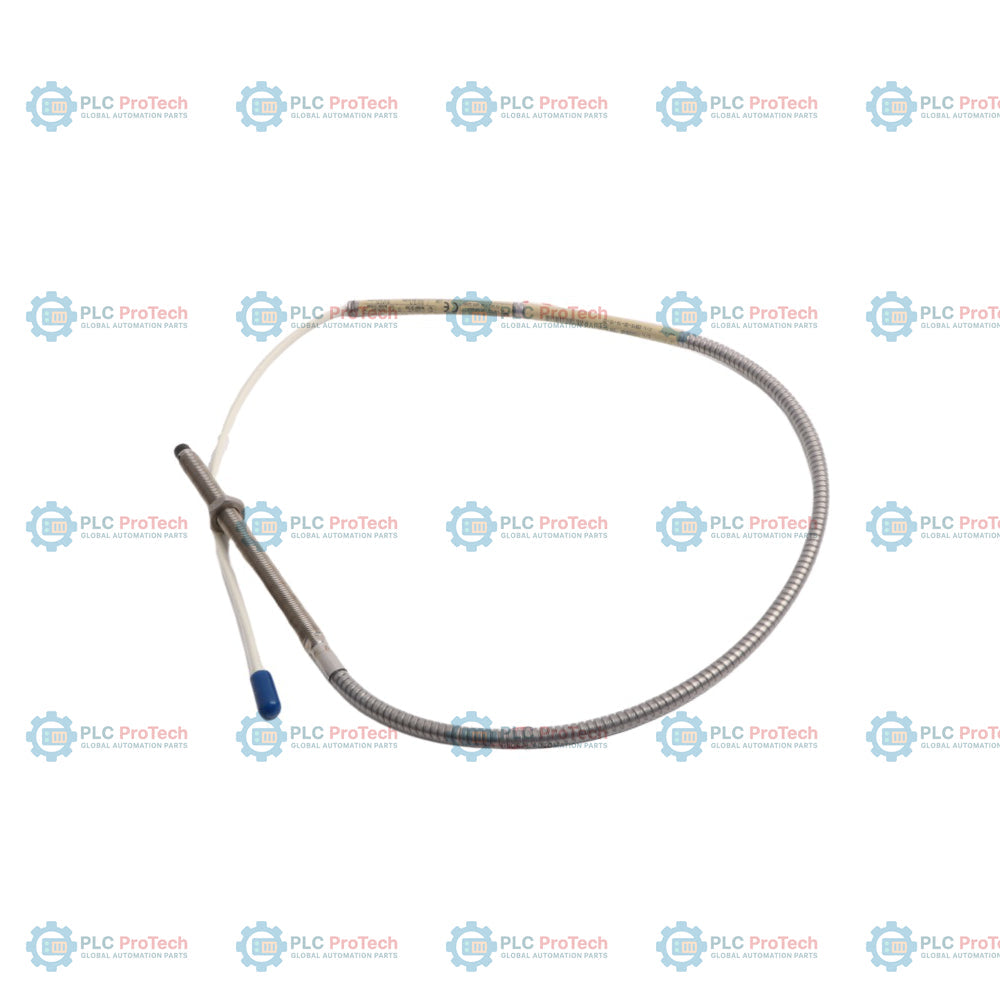

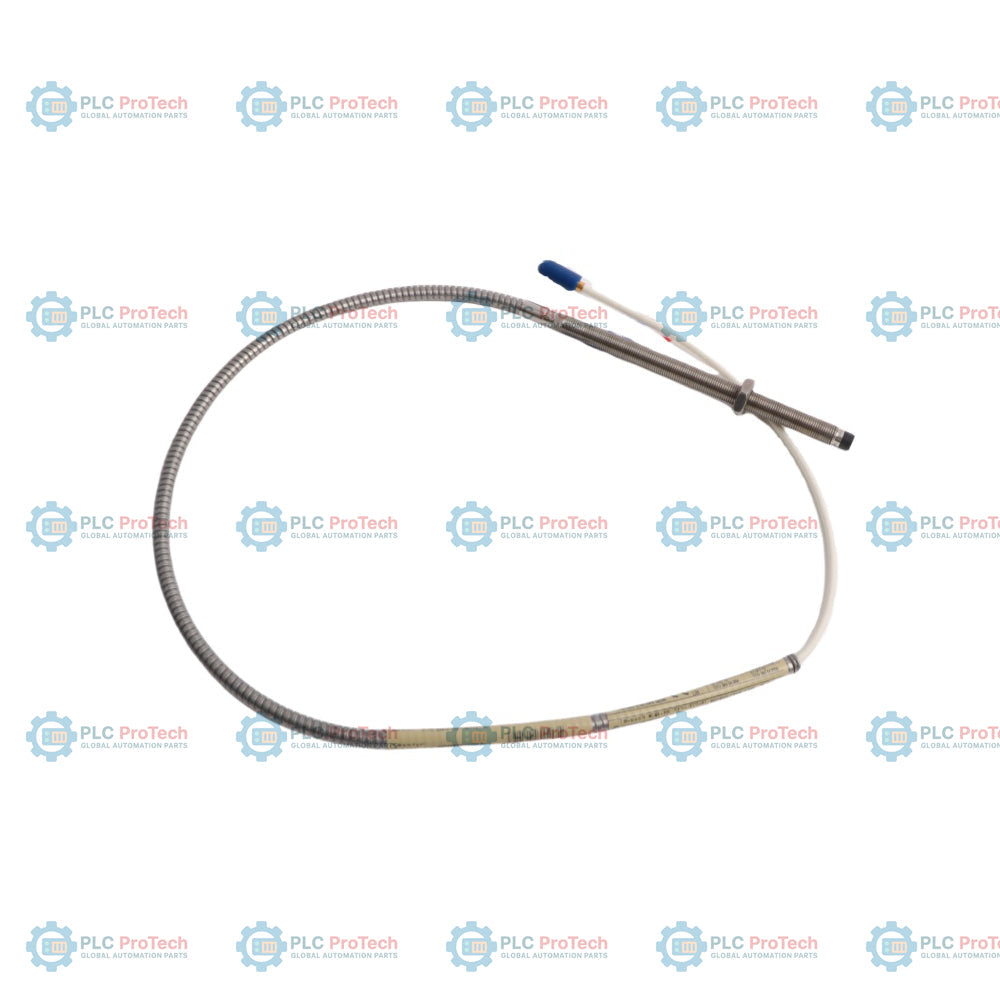

Die 22810-00-06-10-02 ist eine 8 mm Standard-Montagesonde der Bently Nevada 7200 Serie mit einer 3/8-24 UNF Gewindekonfiguration und einem miniatur männlichen Koaxialstecker. Diese spezifische Konfiguration umfasst eine gewindelose Länge von 0,0 mm (Option 00), eine Gehäuselänge von 0,6 Zoll (Option 06) und eine Gesamtkabellänge von 1,0 m (Option 10). Sie ist für den Einsatz in Wirbelstrom-Wandler-Systemen zur Messung statischer und dynamischer Abstände zwischen Sondenspitze und Zieloberfläche konzipiert und wird häufig zur Überwachung von Wellenschwingungen und axialen Positionen in rotierenden Maschinen wie Turbinen, Kompressoren und Pumpen verwendet. Die 7200 Serie 8 mm Sonden sind aus Polyphenylensulfid (PPS) gefertigt, einem robusten Hochleistungskunststoff, der rauen, feuchten oder chemisch aktiven Industrieumgebungen standhält. Dieses System bietet einen linearen Messbereich von 80 mils (2,0 mm) und ist vollständig kompatibel mit den etablierten Bently Nevada 3300 und 9000 Überwachungssystemen. Das integrierte Koaxialkabeldesign in Kombination mit der angegebenen Steckervariante gewährleistet Signalqualität für die Überwachung von radialen Schwingungen, axialem Schub und Rotorstabilität.

Eigenschaften

  • 8 mm Sondendurchmesser mit PPS-Konstruktion für chemische und Feuchtigkeitsbeständigkeit
  • 3/8-24 UNF Standard-Montagegewinde
  • Option 00: 0,0 mm gewindelose Länge
  • Option 06: 0,6 Zoll (15,2 mm) Gehäuselänge
  • Option 10: 1,0 m (39 Zoll) Gesamtkabellänge
  • Option 02: Miniatur männlicher Koaxialstecker
  • Kompatibel mit Bently Nevada 3300 und 9000 Überwachungssystemen
  • Linearer Messbereich von 80 mils (2,0 mm)

Anwendungen

  • Radiale Schwingungsmessung zur Überwachung des Lagerzustands und der Rotorunwucht
  • Axiale Schubpositionsmessung zur Erkennung von Lagerabnutzung
  • Durchschnittliche radiale Wellenposition zur Analyse der Rotorstabilität
  • Schwingungsamplituden- und Phasenwinkel-Darstellung für Diagnoseberichte
  • Exzentrizitätsmessung zur Überwachung der Rotorwölbung

Bestellinformationen

Option Code für diesen SKU Beschreibung
Bestellnummer 22810-00-06-10-02 7200 8 mm Standard-Montagesonde
A - Gewindelose Länge 00 0,0 mm (0,0 Zoll)
B - Gehäuselänge 06 0,6 Zoll (15,2 mm)
C - Gesamtkabellänge 10 1,0 m (39 Zoll)
D-Stecker 02 Miniatur männlicher Koaxialstecker

Technische Daten

Hersteller Bently Nevada
Modell 7200 Serie (22810)
Sondendurchmesser 8 mm
Gewindekonfiguration 3/8-24 UNF
Linearer Messbereich 80 mils (2,0 mm)
Skalenfaktor 200 mV/mil (7,87 V/mm)
Frequenzgang 0 bis 10 kHz
Betriebstemperatur -34 °C bis +177 °C (-30 °F bis +350 °F)
Sondenmaterial Polyphenylensulfid (PPS)
Kabeltyp 95 Ohm Koaxialkabel

Installationsrichtlinien

Stellen Sie sicher, dass die Sonde mit der mitgelieferten Kontermutter sicher montiert ist, um konstante Spalteinstellungen zu gewährleisten. Das Näherungssystem arbeitet nach dem Wirbelstromprinzip; stellen Sie sicher, dass die Zieloberfläche sauber und frei von übermäßigen Ablagerungen ist. Vermeiden Sie beim Verlegen des Koaxialkabels scharfe Biegungen und halten Sie Abstand zu Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren. Kalibrieren Sie das System als vollständigen Kreislauf (Sonde, Verlängerungskabel und Proximitor), um die angegebene lineare Genauigkeit zu erreichen.
Loading product navigation…
Key Features:
#Standard Mount Probe

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 22810-00-06-10-02 7200 8 mm Standard-Montagesonde

Download Open in new tab

What does the 22810-00-06-10-02 model number signify?
This code defines a 7200 series 8 mm standard mount probe with 0.0 mm unthreaded length (00), 0.6 inch case length (06), 1.0 m total cable length (10), and a miniature male coaxial connector (02).

Can this 7200 probe be used with 3300 series monitors?
Yes, 7200 proximity transducer systems are compatible with both Bently Nevada 3300 and 9000 Monitoring Systems.

What is the linear range of this 8 mm probe?
The probe offers a linear measuring range of 80 mils (2.0 mm).

Is this probe armored?
No, the 22810 series probes in this configuration do not include stainless steel armor.

Globaler Expressversand

  • Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
  • Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

  • 30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
  • 12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).


Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
