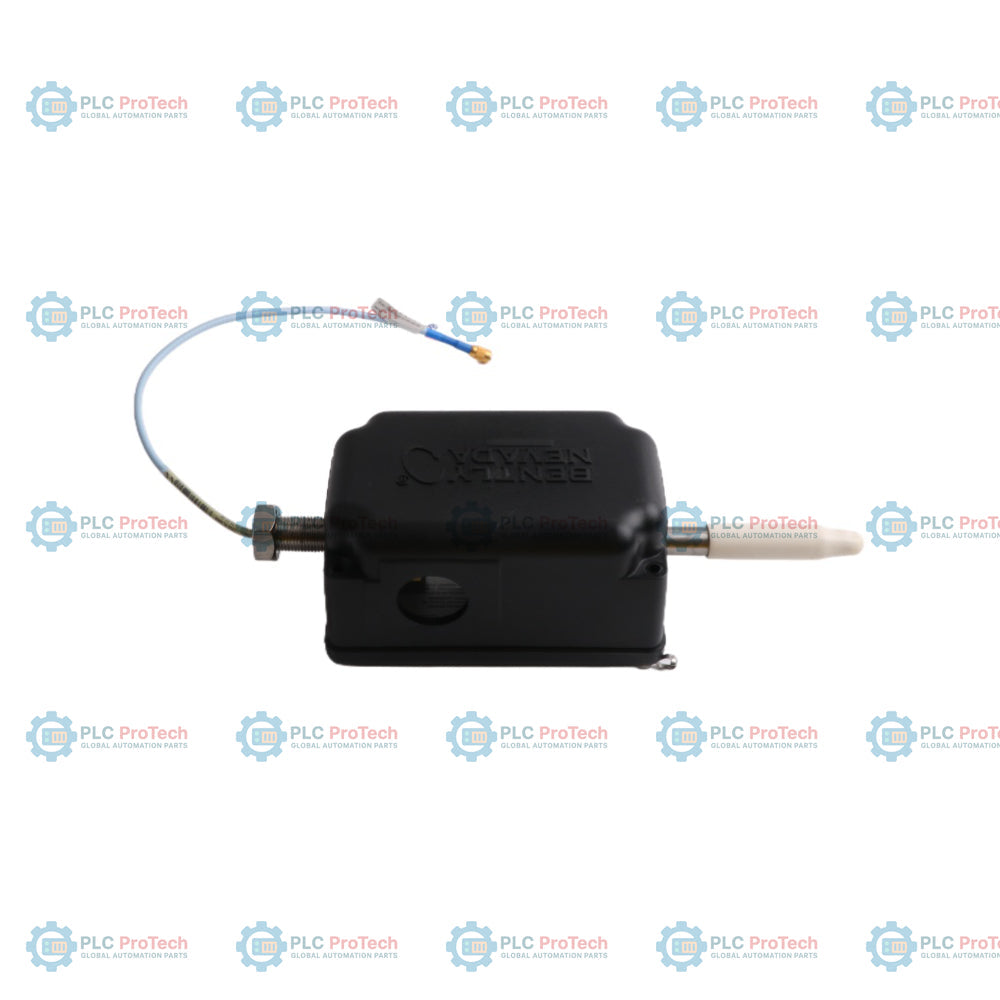

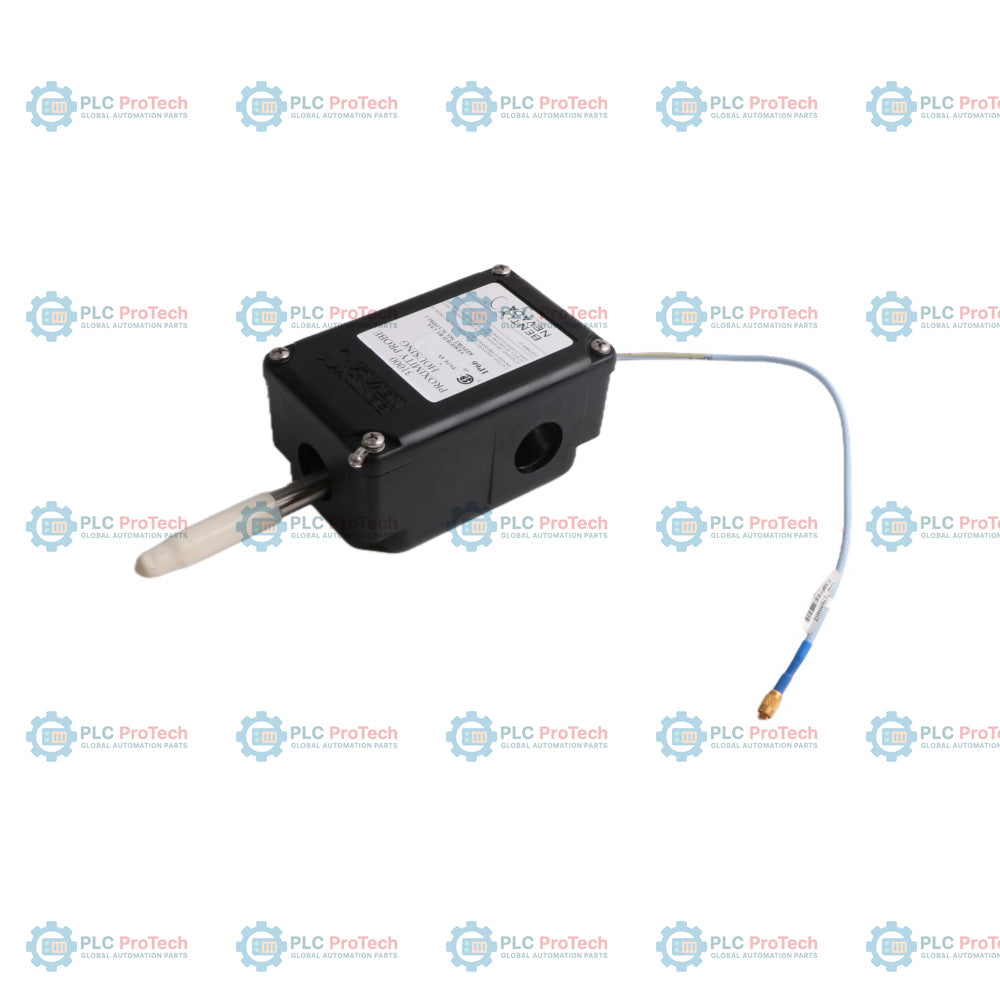

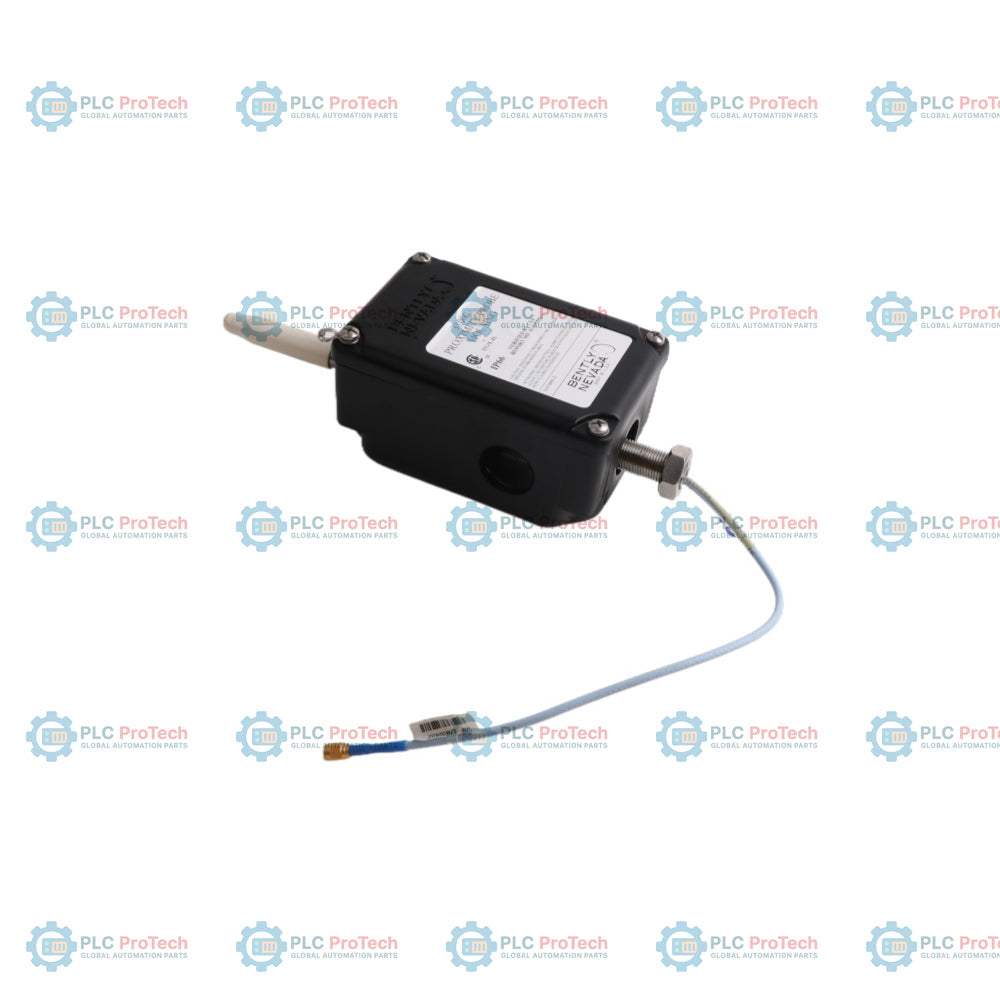

Bently Nevada 31000-16-10-00-153-00-02 Englische Gehäusebaugruppe für Näherungssonde

SKU 31000-16-10-00-153-00-02

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 31000-16-10-00-153-00-02
Herkunftsland:Vereinigte Staaten
Produkttyp: Englische Gehäusebaugruppen für Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 1200g
Abmessungen: 1,8 cm x 1,6 cm x 123 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die 31000-16-10-00-153-00-02 ist eine Gehäusebaugruppe für englische Näherungssonden zum Schutz und zur Installation von 3300 XL 8-mm-Näherungswandlern. Diese spezifische Konfiguration verfügt über ein 1,0-m-Sondenkabel (Option 10), eine Sondeneindringtiefe von 15,3 in (Option 153) und verwendet ein 3/4-14-NPT-Montagegewinde (Option 02) ohne Abstandshalteradapter oder mitgelieferte Anschlüsse.

Die für den mechanischen und Umweltschutz in rotierenden Maschinen entwickelte Gehäuseserie 31000 gewährleistet die Integrität der Messkette und ermöglicht gleichzeitig eine präzise Spalteinstellung. Diese Baugruppe bietet einen robusten Befestigungspunkt für die Sonde, schirmt den Stecker und die Kabelbaugruppe vor rauen industriellen Bedingungen ab und gewährleistet gleichzeitig die erforderlichen Abstände für Wirbelstrommessungen.

Merkmale

Kompatibilität mit der 3300 XL 8-mm-Sonde: Optimiert für die Integration der standardmäßigen 3300 XL 8-mm-Sonde.
1,0-m-Sondenkabel: Enthält die werkseitig spezifizierte Sondenkabellänge von 1,0 m.
Sondeneindringtiefe: Eindringtiefe von 15,3 in (389 mm) für eine präzise Positionierung der Sonde.
Montage: 3/4-14 NPT-Außengewinde zur sicheren Installation in Maschinengehäusen.
Umweltschutz: Entwickelt zur Umgebungsabdichtung von Sondenkomponenten in nicht gefährlichen Anwendungen.

Anwendungen

Stromerzeugung (Dampf-/Gasturbinen)
Öl- und Gasverarbeitung (Kompressoren, Pumpen)
Überwachung von Schwingungen rotierender Maschinen
Messung der axialen Position und radialen Schwingung

Bestellinformationen

Option	Code auf dieser SKU	Beschreibung
Bestellbare Teilenummer	31000-16-10-00-153-00-02	31000 Gehäusebaugruppe für englische Näherungssonden
A – Sonde mit Stecker	16	3300 XL 8 mm Sonde
B – Länge des Sondenkabels	10	1,0 m (39 in)
C – Länge des Abstandshalteradapters	00	Kein Abstandshalteradapter
D – Eindringtiefe der Sonde	153	Eindringtiefe 15,3 in
E – Anschlüsse	00	Ohne Anschlüsse; zwei Stopfen und zwei Unterlegscheiben
F – Montagegewinde	02	3/4-14 NPT

Technische Daten

Parameter	Spezifikation
Hersteller	Bently Nevada (Baker Hughes)
Bestellnummer	31000-16-10-00-153-00-02
Sondenkompatibilität	3300 XL 8 mm
Länge des Sondenkabels	1.0 m
Eindringtiefe	15,3 in
Montagegewinde	3/4-14 NPT
Anschlüsse	Keine (einschließlich zwei Stopfen und zwei Unterlegscheiben)
Betriebstemperatur	-51 °C bis +177 °C
Lagertemperatur	-51 °C bis +177 °C

Installationsrichtlinien

Für die Installation muss die äußere Hülse in das Maschinengehäuse eingesetzt werden, gefolgt von der Sondenhülse. Nach der Einstellung des Sondenspalts auf den erforderlichen Messbereich schließen Sie das Sondenkabel wieder an und befestigen Sie das Gehäuse mit dem mitgelieferten Halter und der Sicherungsmutter über der äußeren Hülse. Stellen Sie sicher, dass alle ungenutzten Öffnungen mit den mitgelieferten Stopfen abgedichtet und mit 0,5 N-m (5 in-lbs) festgezogen sind, um den Umweltschutz zu gewährleisten. Dieses Gehäuse ist nicht explosionsgeschützt und dient ausschließlich dem Umwelt- und mechanischen Schutz.

FAQ

Wofür steht der Code 153 in der Teilenummer?

Der Code 153 im Segment für die Sondeneinführung (Option D) gibt eine Sondeneinführungstiefe von 15,3 Zoll an.

Enthält diese Gehäusebaugruppe Rohrverschraubungen?

Nein, Option 00 im Segment für die Verschraubungen gibt an, dass die Baugruppe ohne Verschraubungen geliefert wird. Sie enthält jedoch zwei Stopfen und zwei Unterlegscheiben für ungenutzte Anschlüsse.

Ist das Gehäuse der Serie 31000 explosionsgeschützt?

Nein, das Gehäuse 31000 dient ausschließlich dem mechanischen Schutz und dem Schutz vor Umwelteinflüssen. Für explosionsgeschützte Anwendungen siehe die Gehäuse der Serie CA21000 oder CA24701.

Welcher Montagegewindetyp wird bei diesem Gerät verwendet?

Diese spezielle Baugruppe verwendet ein 3/4-14-NPT-Montagegewinde gemäß Option 02.
