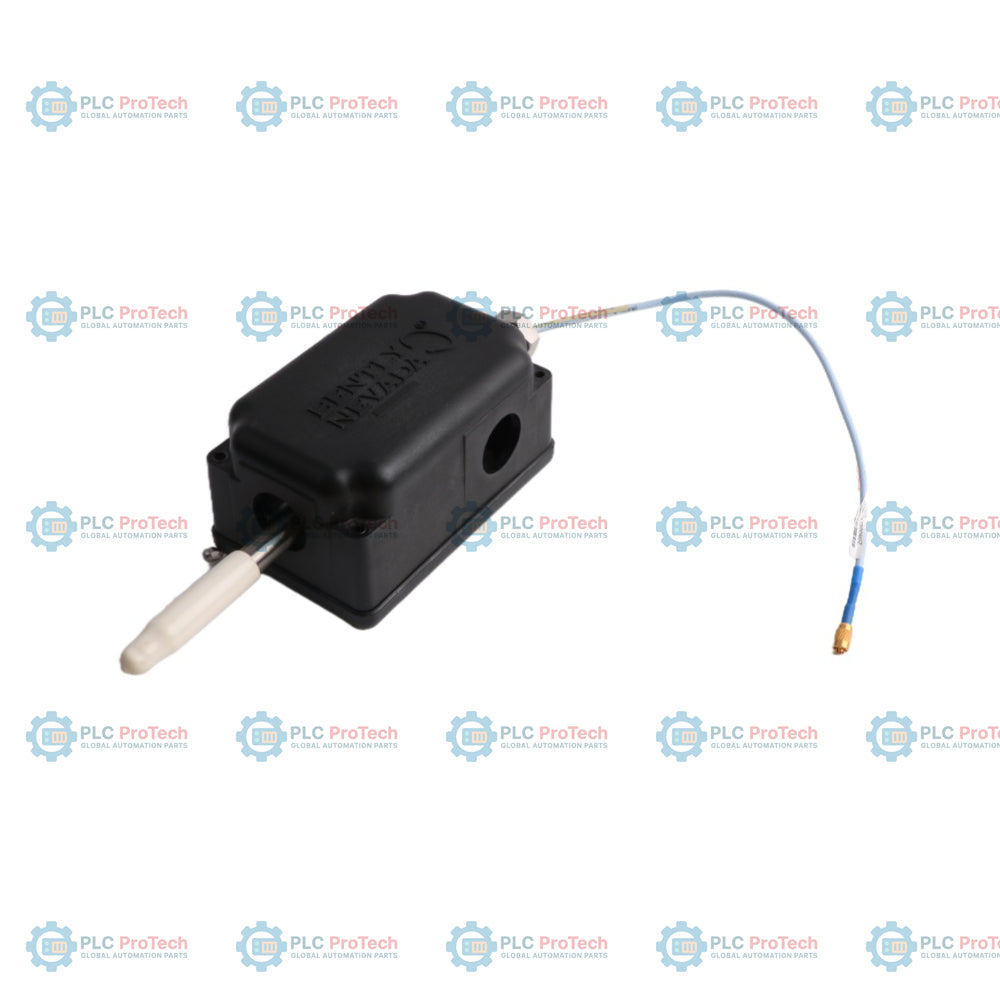

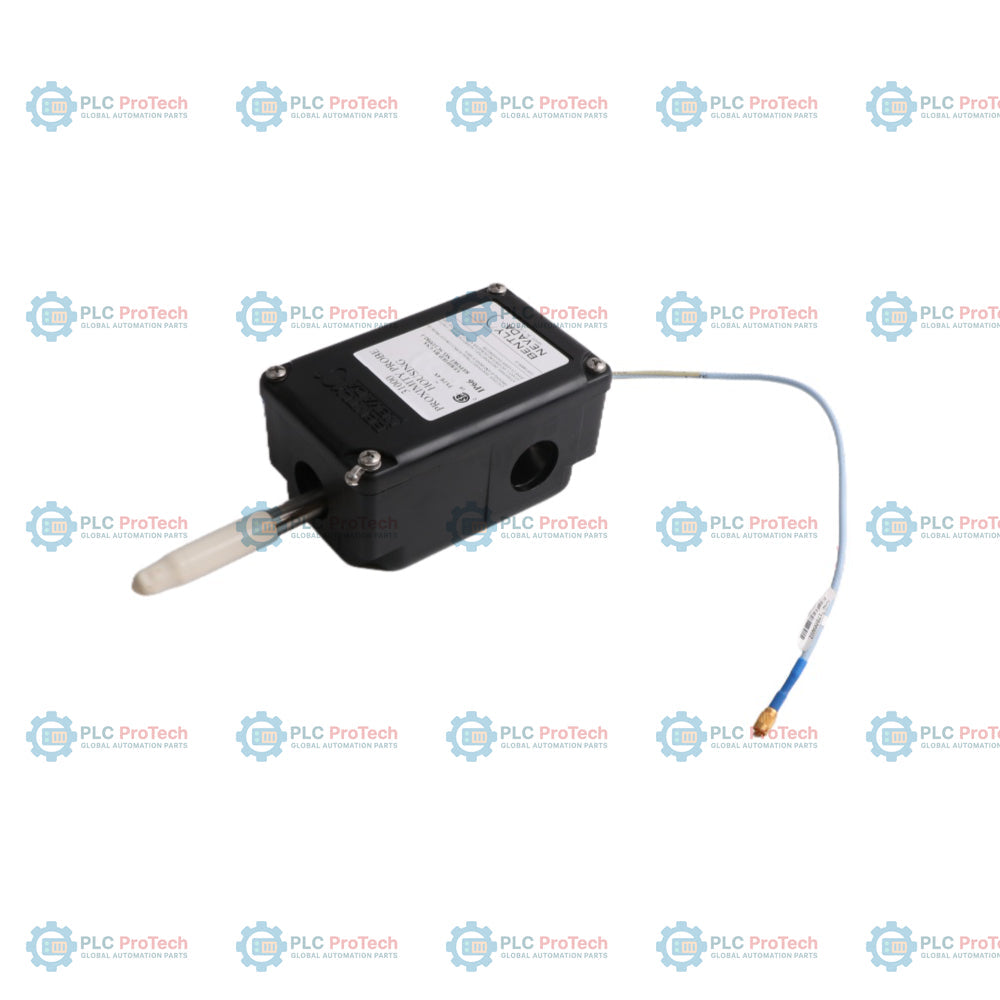

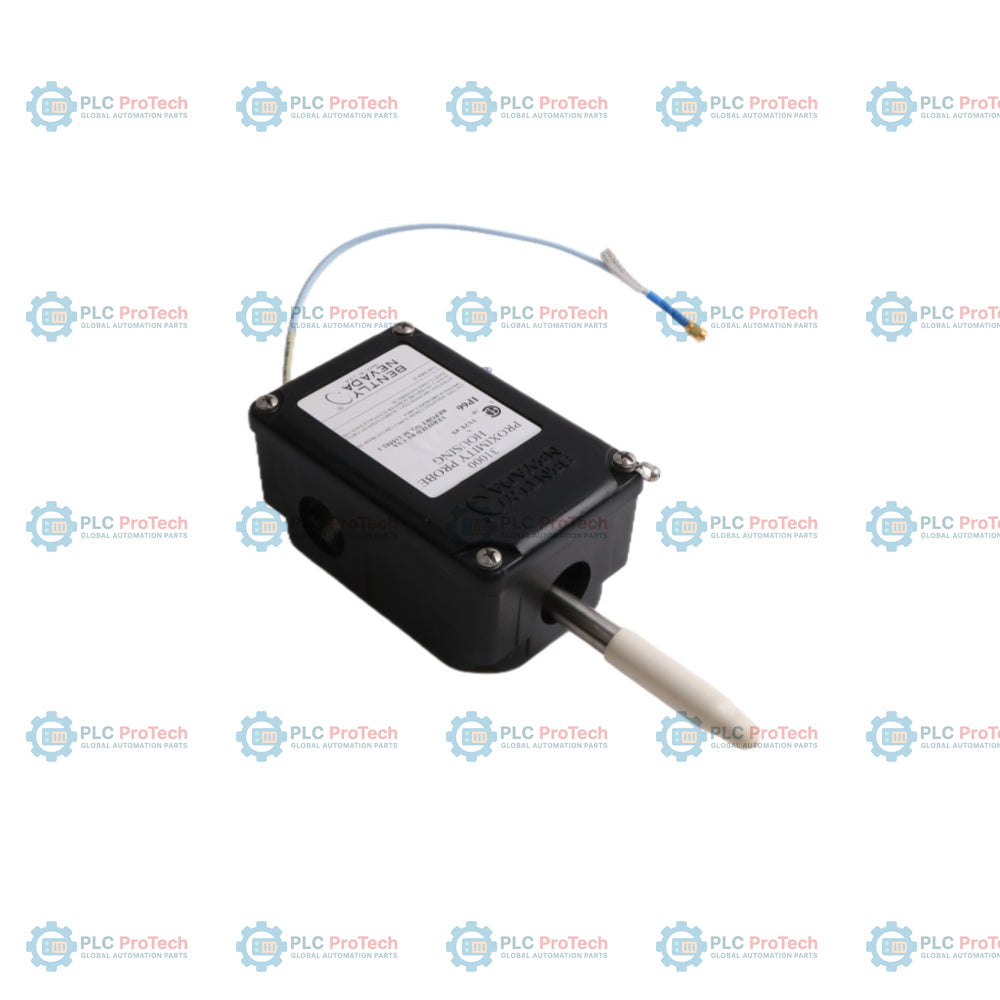

Bently Nevada 31000-16-10-00-162-00-02 Gehäusebaugruppen für englische Näherungssonden

Beschreibung

Das 31000-16-10-00-162-00-02 ist eine englische Proximity-Sonden-Gehäuseeinheit der Serie 31000 zur externen Montage von Proximity-Sonden an Industriemaschinen. Diese Konfiguration umfasst eine 3300 XL 8-mm-Sonde (Option 16) mit einem 1,0-m-Sondenkabel (Option 10), keinen Abstandshalteradapter (Option 00), eine Sondeneindringtiefe von 162 mm (Option 162), keine Verschraubungen (Option 00) sowie keine äußere Hülse, Halterung oder Überwurfmutter (Option 02). Diese Gehäuseeinheit bietet robusten mechanischen und umweltbedingten Schutz für Proximity-Messaufnehmer zur Messung von Schwingungen und Keyphasor-Signalen. Die Serie 31000 besteht aus Polyphenylensulfid (PPS), einem hochfesten Thermoplasten mit hoher Korrosionsbeständigkeit, während die internen Komponenten aus Edelstahl gefertigt sind. Das System ermöglicht den externen Zugang zur Proximity-Sonde und ihrem Verlängerungskabel, sodass Spaltanpassungen oder der Austausch der Sonde ohne Demontage des Maschinengehäuses vorgenommen werden können. Es erfüllt vollständig die Norm API 670 des American Petroleum Institute für extern montierte Proximity-Sonden-Gehäuse.

Merkmale

• Option 16: Integrierte 3300 XL 8-mm-Proximity-Sonde
• Option 10: Sondenkabellänge 1,0 m
• Option 162: Sondeneindringtiefe 162 mm
• Option 02: 3/4-14-NPT-Montagegewinde
• PPS-Thermoplastgehäuse mit korrosionsbeständigen Edelstahlkomponenten
• API-670-konforme Konstruktion für ein externes Proximity-Sonden-Gehäuse
• Ermöglicht den externen Zugang zur Spaltanpassung und Wartung
• Unterstützt den eigensicheren Betrieb bei Verwendung mit zugelassenen Messaufnehmersystemen und I.S.-Barrieren

Anwendungen

• Überwachung radialer Schwingungen an rotierenden Maschinen
• Erfassung von Keyphasor-Signalen
• Schwere industrielle Anwendungen, einschließlich Energieerzeugung, Öl und Gas sowie petrochemischer Verarbeitung
• Anlagen, bei denen ein externer Zugang zur Wartung der Sonde erforderlich ist

Bestellinformationen

Option	Code für diese SKU	Beschreibung
Bestellbare Artikelnummer	31000-16-10-00-162-00-02	Englische Proximity-Sonden-Gehäuseeinheit der Serie 31000
A – Sonde mit Anschluss	16	3300 XL 8-mm-Sonde
B – Sondenkabellänge	10	1,0 m (39 in)
C – Länge des Abstandshalteradapters	00	Kein Abstandshalteradapter
D – Sondeneindringtiefe	162	Eindringlänge 162 mm
E – Verschraubungen	00	Ohne Verschraubungen; zwei Stopfen und zwei Unterlegscheiben
F – Montagegewinde	02	3/4-14 NPT

Technische Spezifikationen

Hersteller	Bently Nevada (Baker Hughes)
Artikelnummer	31000-16-10-00-162-00-02
Gehäusematerial	Polyphenylensulfid (PPS)
Interne Komponenten	Korrosionsbeständiger Edelstahl
Montagegewinde	3/4-14 NPT
Sondenkompatibilität	3300 XL 8 mm
Konformität	API 670
Betriebstemperatur	-51 °C bis +177 °C (sondenspezifisch)

Installationsrichtlinien

• Stellen Sie sicher, dass das Maschinengehäuse direkt am Lagergehäuse befestigt ist, um genaue Messungen der relativen Schwingungen zu gewährleisten.
• Das Gehäuse dient dem mechanischen und umweltbedingten Schutz; es ist nicht explosionsgeschützt. Für Anforderungen an den Explosionsschutz wenden Sie sich an spezielle Gehäuseserien.
• Stellen Sie sicher, dass Rohrleitungsverschraubungen verwendet werden, wenn starre Rohrleitungen oder Metallrohre in das Gehäuse eingeführt werden.
• Verwenden Sie bei der Installation in das Maschinengehäuse ein für das 3/4-14-NPT-Montagegewinde geeignetes Gewindedichtmittel.
