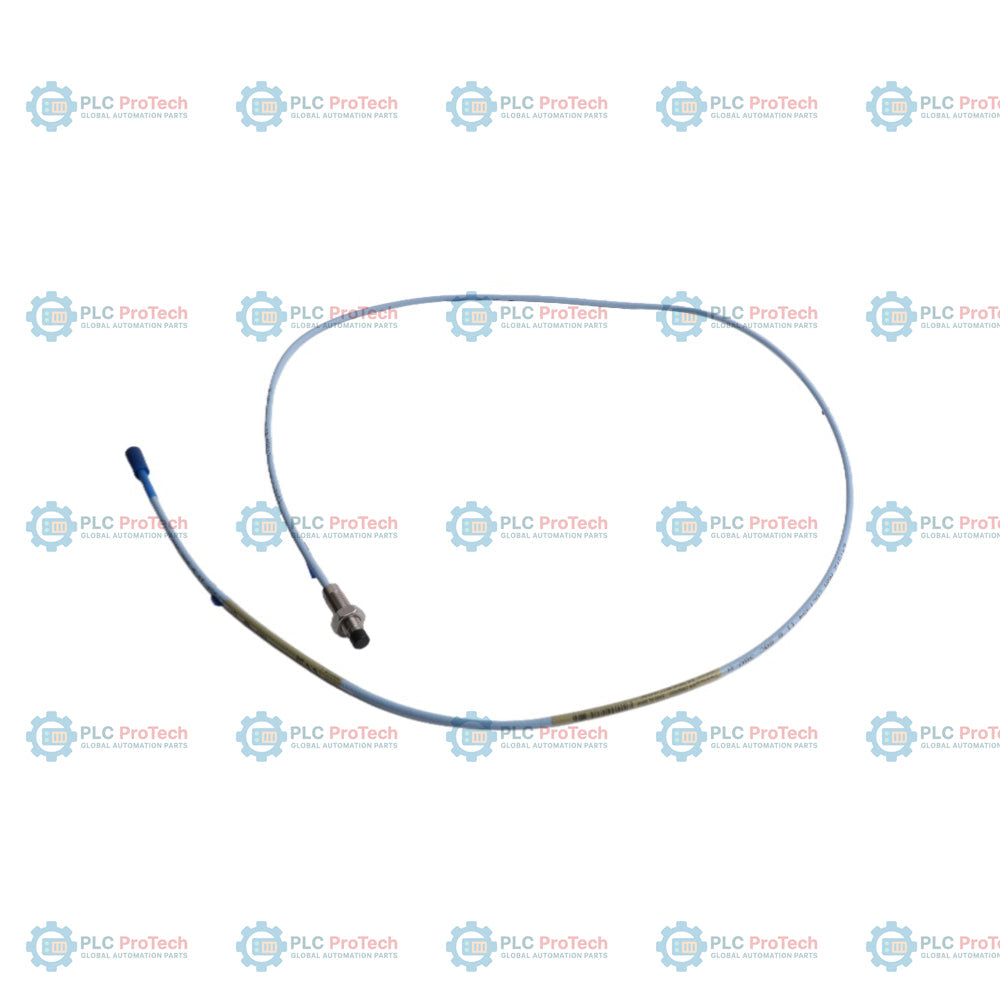

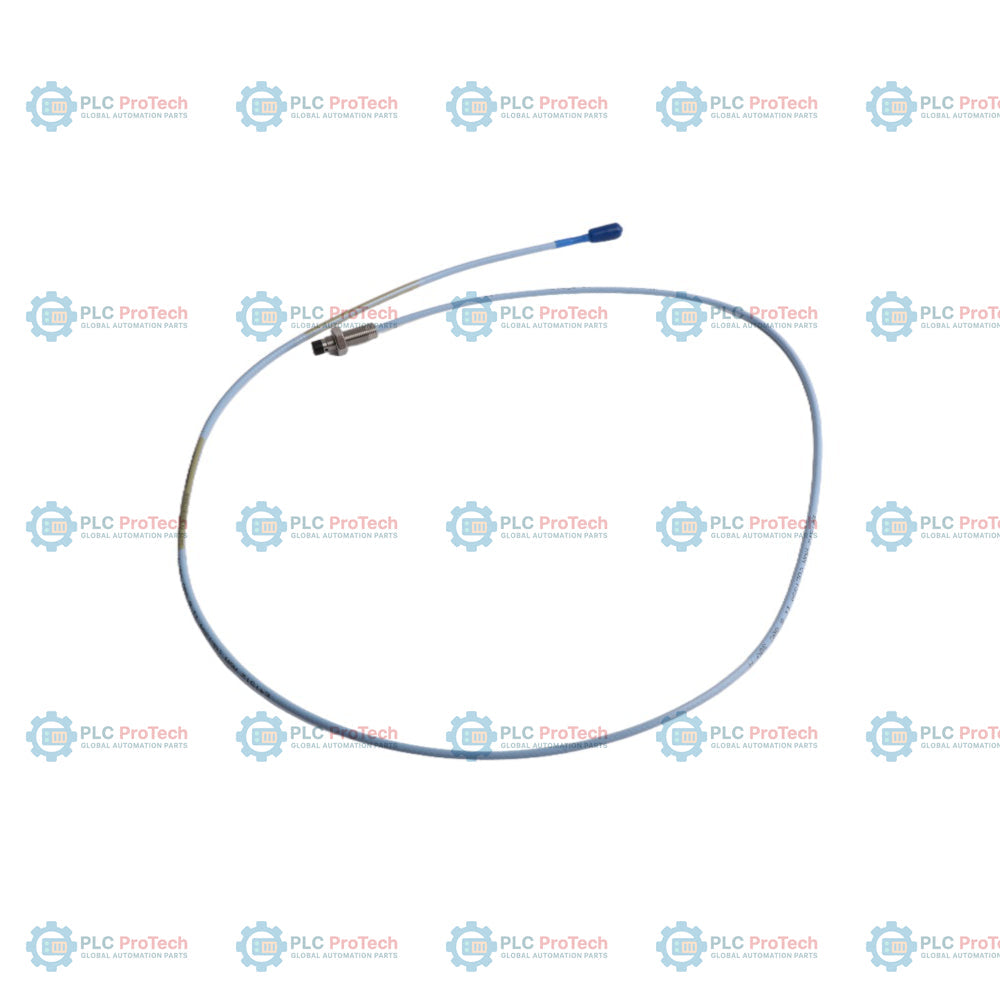

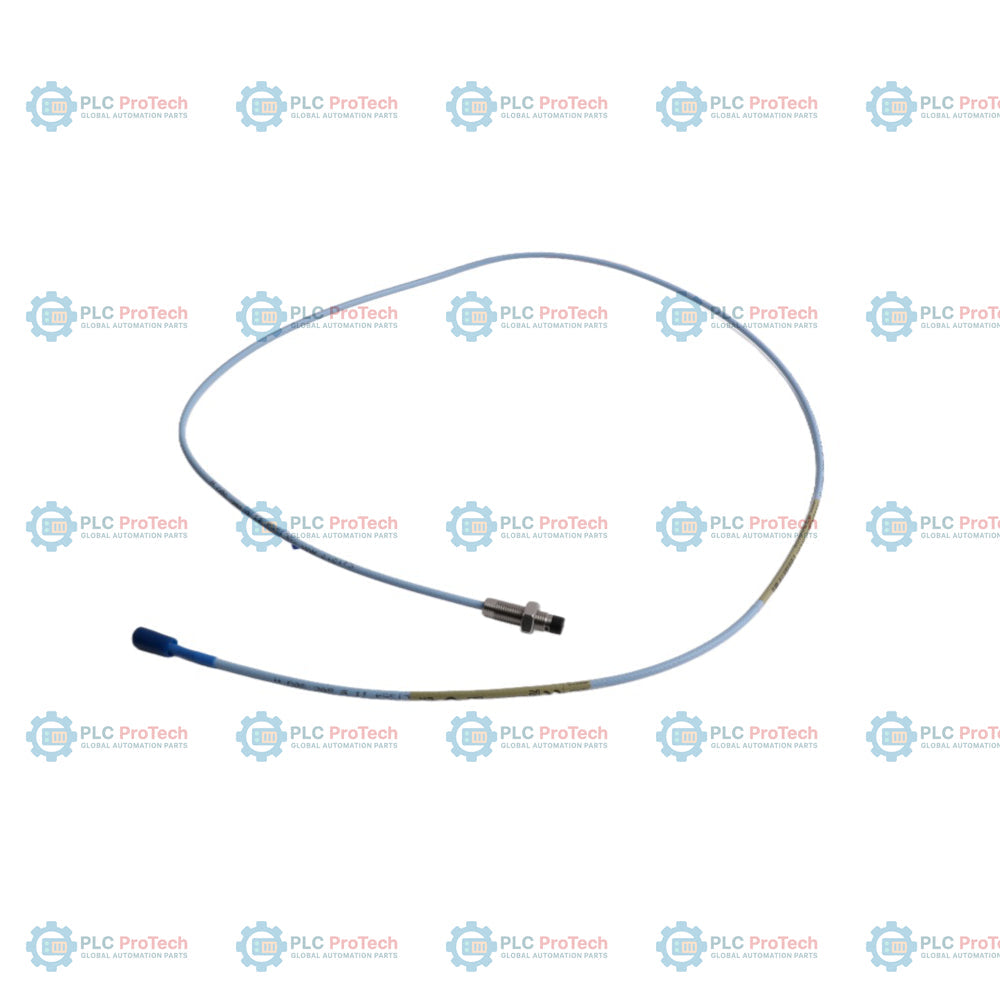

Bently Nevada 330101-00-11-15-12-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Für die hochpräzise Überwachung von Schwingungen und der Wellenposition bietet der Bently Nevada 330101-00-11-15-12-CN eine ungeschirmte Konfiguration einer 8-mm-Näherungssonde, die für das Näherungsmesssystem 3300 XL 8 mm ausgelegt ist. Dieses System liefert eine analoge Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und einem beliebigen beobachteten leitfähigen Ziel ist, und unterstützt sowohl Messungen statischer Verschiebungen als auch dynamischer Schwingungen an Maschinen mit Gleitlagern.

Im Gegensatz zu anderen Varianten der Familie 3300 XL verfügt diese spezielle Konfiguration über ein vollständig mit Gewinde versehenes Standardgehäuse mit einer gewindelosen Länge von 0.0 Zoll (Option 00) und einer kompakten Gesamtlänge des Gehäuses von 1.1 Zoll (Option 11) mit standardmäßigen 3/8-24-UNF-Gewinden. Sie ist mit einer Gesamtkabellänge von 1.5 Metern (Option 15) ausgestattet und nutzt die fortschrittliche FluidLoc-Kabeltechnologie (Option 12). Das FluidLoc-Kabel ist speziell mit einer internen Flüssigkeitsbarriere ausgestattet, um zu verhindern, dass Schmieröl oder andere industrielle Prozessflüssigkeiten entlang des Kabelkerns in trockene Anschlussbereiche wandern. Das Kabel endet in einem standardmäßigen koaxialen ClickLoc-Miniaturanschluss ohne Anschlussschutz.

Diese Sondenkonfiguration wird mit dem chinesischen Zulassungspaket für explosionsgefährdete Bereiche -CN geliefert. Dieses Paket bestätigt die Konformität mit den Rahmenwerken von NEPSI und CCC für explosionsgefährdete Atmosphären und gewährleistet eine rechtmäßige und sichere Installation in zonenklassifizierten Industrieanlagen auf dem chinesischen Festland. Sie lässt sich nahtlos mit dem Sensor 330180 der Serie 3300 XL Proximitor und einem Verlängerungskabel 3300 XL verbinden, um einen kontinuierlichen Maschinenschutz zu gewährleisten.

Merkmale

• FluidLoc-Kerndichtung: Verhindert die dynamische Migration von Flüssigkeiten durch die internen Kabeladern und bewahrt die Dichtungsintegrität von Gehäuse und Lagergehäuse.
• Vollständig mit Gewinde versehenes Design: Das Standardgehäuse 3/8-24 UNF-2A mit einer gewindelosen Länge von 0.0 Zoll und einer Gesamtlänge des Gehäuses von 1.1 Zoll bietet flexible und stabile Montagemöglichkeiten.
• Chinesisches Zertifizierungspaket (-CN): Vollständige Zulassung für explosionsgefährdete Bereiche gemäß den NEPSI- und CCC-Vorschriften für gefährliche Umgebungen.
• Hervorragende dynamische Erfassung: Die Wirbelstrominduktion ermöglicht Messungen mit einer Auflösung im Submikrometerbereich von hochfrequenten radialen Schwingungen und axialem Schub.
• Koaxialanschluss ClickLoc: Der vergoldete Miniatur-Koaxialanschluss gewährleistet eine zuverlässige Signalkopplung unter starken Vibrationen.
• Systemaustauschbarkeit: Unterstützt die vollständige Kompatibilität mit Komponenten der Serien 3300 mit 5 mm und 8 mm, die nicht zur XL-Serie gehören, ohne Neukalibrierung am Prüfstand.

Anwendungen

• Dampf- und Gasturbinen: Überwachung der radialen Wellenschwingung, der axialen Position und der Keyphasor-Drehzahlreferenzen unter anspruchsvollen Temperaturprofilen.
• Hochdruck-Schmierumgebungen: Verwendung eines FluidLoc-Kabels, um das Austreten von heißem Turbinenöl am Lagergehäuse zu verhindern.
• Kritische Zentrifugalkompressoren: Schutz von Hochgeschwindigkeitsrotorketten vor katastrophalem Kontakt mit dem Gehäuse oder einer Rotorverlagerung.
• Chinesische gefährliche Industrieprojekte: Einsatz von NEPSI-zertifizierten Überwachungsschleifen in petrochemischen Anlagen, Raffinerien und chemischen Verarbeitungsanlagen.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Gewindefreigängigkeit: Die Sonde in einer standardmäßigen Gewindebohrung 3/8-24 montieren. Sicherstellen, dass der maximale Gewindeeingriff 0,563 Zoll (14,3 mm) nicht überschreitet, um ein Verklemmen zu vermeiden.
• Initialer Abstand: Den mechanischen Abstand auf etwa 1,27 mm (50 mil) einstellen, um am Proximitor-Sensor für radiale Schwingungen den nominalen Ausgang von -9 Vdc zu erreichen.
• Schirmanschluss: Das Koaxialkabel durch trockene, saubere Kabelwege führen. Den Kabelschirm nur am Proximitor-Sensor oder am lokalen Anschlusskasten erden.
• Anforderungen an die Zielgröße: Sicherstellen, dass das erfasste Wellenziel flach ist und einen Mindestdurchmesser von 15,2 mm (0,6 Zoll) aufweist, um Fehler des Skalierungsfaktors zu vermeiden.
• Verkabelung in explosionsgefährdeten Bereichen: Gemäß den Richtlinien für Eigensicherheit unter Verwendung zertifizierter Barrieren oder Trennverstärker installieren, wie in der Zeichnung 141092 / 140979 von Bently Nevada für -CN-Zulassungen angegeben.

Konformität und Zertifizierungen

• NEPSI: Zertifizierung für eigensichere und funkenfreie Geräte in gefährlichen Umgebungen in China.
• CCC: Chinesische Pflichtzertifizierung für elektrische Geräte in explosionsgefährdeten Bereichen.
• CE: Konform mit den europäischen Konformitätsanforderungen.
• RoHS: Konform mit der Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe.
