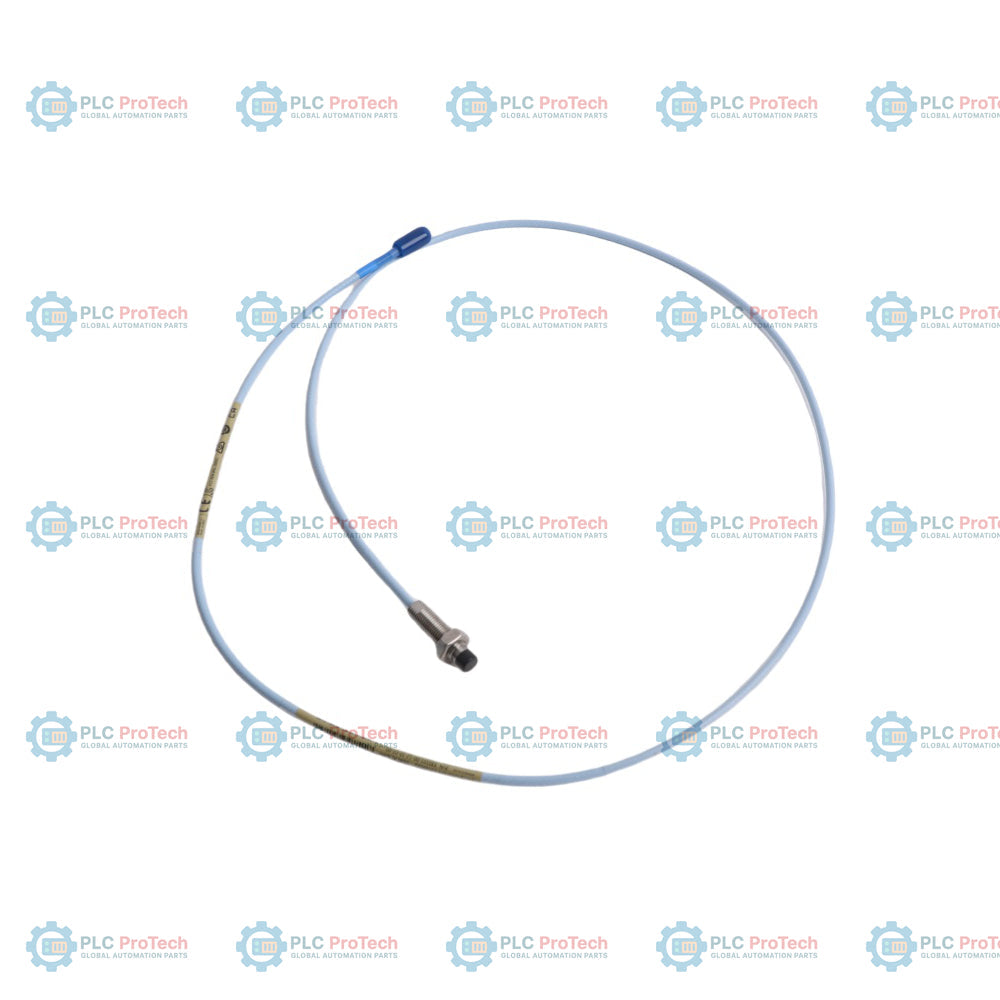

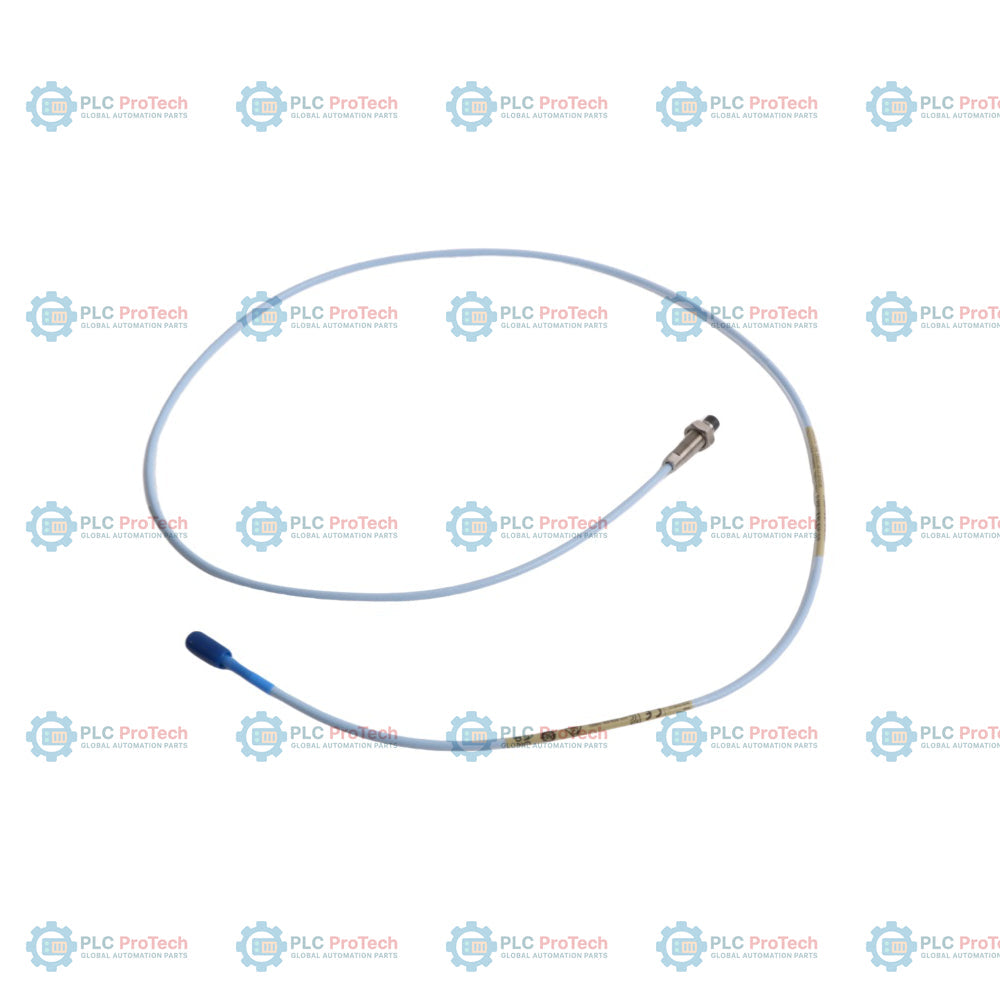

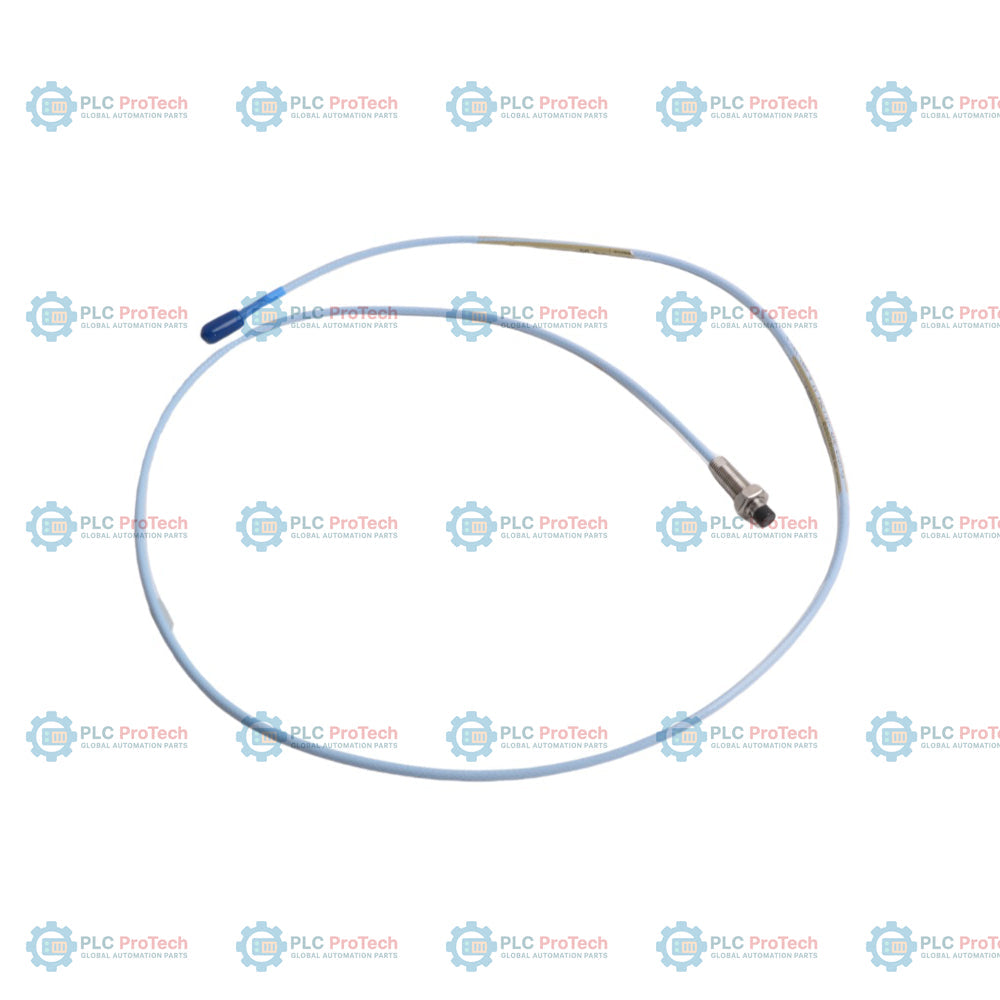

Bently Nevada 330101-00-12-05-02-05 3300 XL 8-mm-Näherungssonde

Beschreibung

Der Bently Nevada 330101-00-12-05-02-05 ist eine hochpräzise, berührungslose Konfiguration mit 8-mm-Näherungssonde aus der branchenüblichen 3300 XL-Serie. Dieses Modell verfügt über ein vollständig mit 3/8-24-UNF-Gewinde versehenes Gehäuse mit einer Gehäuselänge von 1,2 Zoll und einer gewindelosen Länge von 0,0 Zoll und ermöglicht dadurch eine maximale Tiefeneinstellung in Lagergehäusen oder Halterungen mit beengten Platzverhältnissen. Ausgestattet mit einer kurzen Gesamtkabellänge von 0,5 Metern (1,6 Fuß) und einem standardmäßigen koaxialen ClickLoc-Miniatursteckverbinder (ohne Schutzvorrichtung) eignet sich diese Konfiguration ideal für die direkte Kabelführung zu trockenen Anschlusskästen in unmittelbarer Maschinennähe. Mit CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche (Option 05) zertifiziert, ist sie für kritische Maschinenschutzsysteme mit hoher Zuverlässigkeit in der petrochemischen Industrie, Stromerzeugung und Gasförderung ausgelegt.

Nach dem Wirbelstrommessprinzip erkennt die Sonde dynamische Wellenschwingungen und statische Wellenverschiebungen relativ zur Sondenspitze. Sie ist vollständig mit standardmäßigen 3300 XL Proximitor-Sensoren (z. B. der Serie 330180) und standardmäßigen Verlängerungskabeln kompatibel. Zusammen bilden sie eine API-670-konforme Messkette mit einem äußerst stabilen, linearen Übertragungsfaktor von 7,87 V/mm (200 mV/mil) für die präzise Überwachung der Rotordynamik.

Merkmale

• Spitzendurchmesser von 8 mm, optimiert für berührungslose Wirbelstrommessungen von Verschiebungen.
• Vollständig mit 3/8-24 UNF-2A-Gewinde versehenes Gehäuse ohne gewindelosen Abschnitt (0,0 Zoll gewindelos, 1,2 Zoll Gehäuselänge insgesamt).
• Kurze Gesamtkabellänge von 0,5 Metern (1,6 Fuß), wodurch Kabelüberschuss und Engpässe bei der Kabelführung im Maschinengehäuse reduziert werden.
• Der koaxiale Miniatur-ClickLoc-Steckverbinder gewährleistet eine sichere Verbindung mit zuverlässiger Verriegelung zum Verlängerungskabel.
• Robustes Sondenrohr aus Edelstahl AISI 303 und Spitze aus Polyphenylensulfid (PPS) für maximale Beständigkeit in heißen, korrosiven Lagerumgebungen.
• Ausgestattet mit CSA-, ATEX- und IECEx-Zulassungen für den sicheren Betrieb in explosionsgefährdeten Atmosphären.

Anwendungen

• Überwachung radialer Schwingungen an Dampfturbinen, Gasturbinen und großen Industriegeneratoren.
• Überwachung der axialen Wellenverschiebung und der Schubposition in Zentrifugalkompressoren und Hochdruckpumpen.
• Überwachung der Rotorposition und Messung der Ausdehnung an kritischen rotierenden Anlagen.
• API-670-Konfigurationen für Maschinenschutzkreise in Kraftwerken und petrochemischen Anlagen.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montage und Spalt: Positionieren Sie die Sonde im Lagergehäuse oder Montageblock. Stellen Sie den physischen Spalt auf etwa 1,27 mm (50 mil) ein. Dies entspricht unter kalibrierten Bedingungen einem Ausgang von -9 Vdc am 3300 XL Proximitor-Sensor.
• Gewindeeingriff: Der Gewindeeingriff darf 14,3 mm (0,563 Zoll) nicht überschreiten. Eine Überschreitung dieses Grenzwerts kann zu mechanischem Verklemmen oder einer Verformung des Gehäuses führen.
• Kabelschutz: Verlegen Sie das kurze 0,5-Meter-Kabel mit einem Mindestbiegeradius von 25,4 mm (1,0 Zoll). Vermeiden Sie die Verlegung in der Nähe von Hochtemperaturelementen oder scharfen Kanten und sichern Sie die Verbindungen in einem feuchtigkeitsbeständigen Anschlusskasten.
• Abschirmung: Um Störungen durch elektrische Interferenzen zu minimieren, muss die Abschirmung über die gesamte Verbindung zwischen Sonde und Kabel durchgängig sein. Erden Sie die Abschirmung nur am Ende des Überwachungsschranks.
