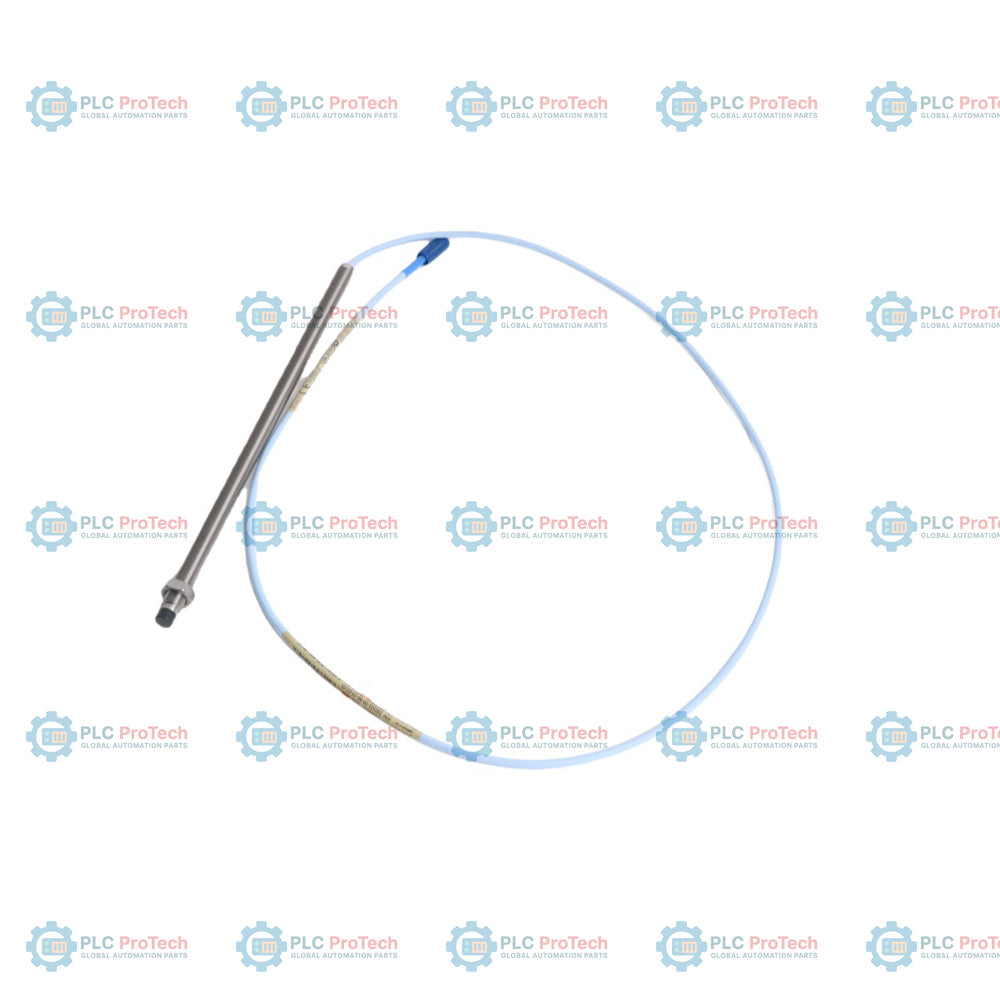

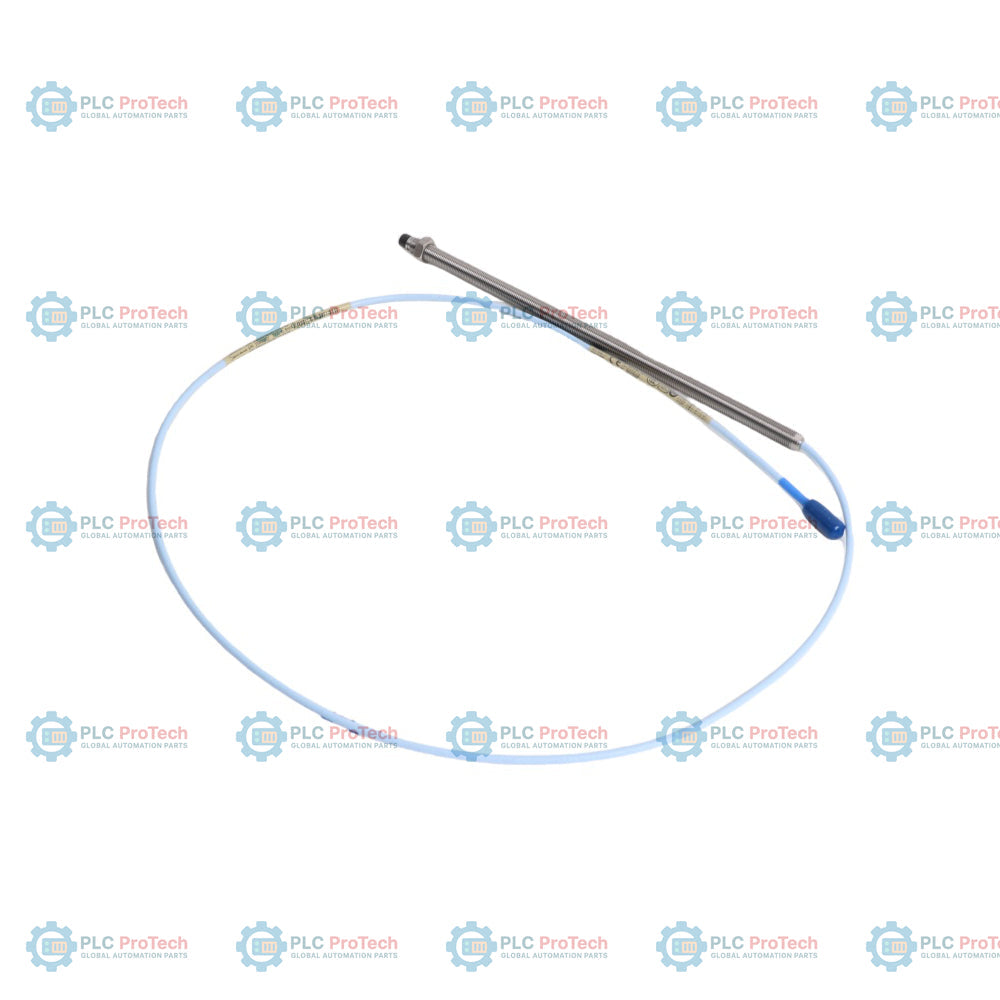

Der Bently Nevada 330101-00-12-10-02-00 ist eine ungeschirmte 8-mm-Näherungssonde mit einem standardmäßigen 3/8-24-UNF-Gewinde, die speziell mit einer gewindelosen Länge von 0,0 Zoll und einer Gesamtlänge des Gehäuses von 1,2 Zoll konfiguriert ist. Mit einem standardmäßigen 1,0-Meter-Koaxialkabel (3,3 Fuß) und einem Miniatur-ClickLoc-Steckverbinder bietet diese spezifische Konfiguration eine optimierte Lösung ohne externe Armierung oder integrierten Steckverbinderschutz. Da sie den Zulassungscode „00“ trägt, ist diese Sonde für allgemeine, nicht explosionsgefährdete Industrieumgebungen optimiert, in denen eine leistungsstarke Überwachung von Maschinenschwingungen und Wellenposition erforderlich ist, ohne spezielle Zertifizierungen für explosionsgefährdete Bereiche.
Nach dem physikalischen Wirbelstromprinzip arbeitet diese Näherungssonde berührungslos und misst die statische Verschiebung (Wellenposition) sowie dynamische Schwingungen. Sie ist vollständig in die 3300-XL-Überwachungskette integriert und lässt sich nahtlos mit einem Proximitor-Sensor der Serie 330180 und einem Standardverlängerungskabel kombinieren. Wird die Sonde neben einer rotierenden oder hin- und hergehenden Welle positioniert, überträgt sie einen kontinuierlichen Spannungsausgang, der direkt proportional zum Spaltabstand zwischen der Sondenspitze und der beobachteten Zielfläche ist. Diese präzise Messung ist entscheidend, um frühe Anzeichen von Maschinenermüdung, Fehlausrichtung und Lagerverschleiß in schweren Industriemaschinen zu erkennen.
| Optionssegment | Codewert | Bedeutung der Konfiguration |
|---|---|---|
| Basismodell | 330101 | 3300 XL 8-mm-Näherungssonde, 3/8-24-UNF-Gewinde, ohne Armierung |
| A – Gewindefreie Länge | 00 | Gewindefreie Länge 0,0 Zoll (vollständig mit Gewinde versehenes Gehäuse) |
| B – Gesamte Gehäuselänge | 12 | Gesamte Gehäuselänge 1,2 Zoll |
| C – Gesamtlänge | 10 | Gesamtlänge der Sonde 1,0 Meter (3,3 Fuß) |
| D – Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel (ohne Steckverbinderschutz) |
| E – Behördliche Zulassung | 00 | Keine behördlichen Zulassungen für explosionsgefährdete Bereiche erforderlich |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada |
| Modell-/Teilenummer | 330101-00-12-10-02-00 |
| Produktfamilie | 3300 XL 8-mm-Näherungsaufnehmersystem |
| Messart | Berührungslose Weg- und Schwingungsmessung |
| Funktionsprinzip | Wirbelstrom |
| Durchmesser der Sondenspitze | 8 mm |
| Gewindegröße | 3/8-24 UNF-2A |
| Gewindefreie Länge | 0,0 Zoll (0 mm) |
| Gehäuselänge | 1,2 Zoll (30,5 mm) |
| Gesamtlänge der Sonde | 1,0 Meter (3,3 Fuß) |
| Kabeltyp | 75-Ohm-Triaxialkabel mit Fluorethylen-Propylen-(FEP)-Isolierung, Standardausführung (unarmiert) |
| Steckverbindertyp | Miniatur-ClickLoc-Koaxialsteckverbinder (vergoldet) |
| Gleichstromwiderstand der Sonde | 7,59 Ohm +/- 0,50 Ohm (Nennwert zwischen Innen- und Außenleiter bei einer 1,0-m-Sonde) |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C für die Sondenspitze; -51 °C bis +260 °C für Sondenkabel und Steckverbinder |
| Druckdichtheitsklasse | Dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse bis zu 7,0 bar (100 psi) ab |
| Mindestbiegeradius des Kabels | 25,4 mm (1,0 Zoll) |
| Zugfestigkeit (maximal angegeben) | 330 N (75 lbf) vom Sondengehäuse zum Sondenkabel; 270 N (60 lbf) am Übergang von Sondenkabel zu Verlängerungskabel-Steckverbindern |
| Systemkompatibilität | 3300 XL Standard-Überwachungssystem; kompatibel mit der Proximitor-Serie 330180 und E/A des 3500-Racks |
| Abmessungen | 45 mm x 95 mm x 95 mm (H x B x T) |
| Gewicht | 0,14 kg |
Um eine gleichbleibende mechanische Leistung zu gewährleisten und die Signalintegrität zu schützen, befolgen Sie bei der Installation diese Standardmaßnahmen:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330101-00-12-10-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 140g
Abmessungen: 45 mm x 95 mm x 95 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
Der Bently Nevada 330101-00-12-10-02-00 ist eine ungeschirmte 8-mm-Näherungssonde mit einem standardmäßigen 3/8-24-UNF-Gewinde, die speziell mit einer gewindelosen Länge von 0,0 Zoll und einer Gesamtlänge des Gehäuses von 1,2 Zoll konfiguriert ist. Mit einem standardmäßigen 1,0-Meter-Koaxialkabel (3,3 Fuß) und einem Miniatur-ClickLoc-Steckverbinder bietet diese spezifische Konfiguration eine optimierte Lösung ohne externe Armierung oder integrierten Steckverbinderschutz. Da sie den Zulassungscode „00“ trägt, ist diese Sonde für allgemeine, nicht explosionsgefährdete Industrieumgebungen optimiert, in denen eine leistungsstarke Überwachung von Maschinenschwingungen und Wellenposition erforderlich ist, ohne spezielle Zertifizierungen für explosionsgefährdete Bereiche.
Nach dem physikalischen Wirbelstromprinzip arbeitet diese Näherungssonde berührungslos und misst die statische Verschiebung (Wellenposition) sowie dynamische Schwingungen. Sie ist vollständig in die 3300-XL-Überwachungskette integriert und lässt sich nahtlos mit einem Proximitor-Sensor der Serie 330180 und einem Standardverlängerungskabel kombinieren. Wird die Sonde neben einer rotierenden oder hin- und hergehenden Welle positioniert, überträgt sie einen kontinuierlichen Spannungsausgang, der direkt proportional zum Spaltabstand zwischen der Sondenspitze und der beobachteten Zielfläche ist. Diese präzise Messung ist entscheidend, um frühe Anzeichen von Maschinenermüdung, Fehlausrichtung und Lagerverschleiß in schweren Industriemaschinen zu erkennen.
| Optionssegment | Codewert | Bedeutung der Konfiguration |
|---|---|---|
| Basismodell | 330101 | 3300 XL 8-mm-Näherungssonde, 3/8-24-UNF-Gewinde, ohne Armierung |
| A – Gewindefreie Länge | 00 | Gewindefreie Länge 0,0 Zoll (vollständig mit Gewinde versehenes Gehäuse) |
| B – Gesamte Gehäuselänge | 12 | Gesamte Gehäuselänge 1,2 Zoll |
| C – Gesamtlänge | 10 | Gesamtlänge der Sonde 1,0 Meter (3,3 Fuß) |
| D – Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel (ohne Steckverbinderschutz) |
| E – Behördliche Zulassung | 00 | Keine behördlichen Zulassungen für explosionsgefährdete Bereiche erforderlich |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada |
| Modell-/Teilenummer | 330101-00-12-10-02-00 |
| Produktfamilie | 3300 XL 8-mm-Näherungsaufnehmersystem |
| Messart | Berührungslose Weg- und Schwingungsmessung |
| Funktionsprinzip | Wirbelstrom |
| Durchmesser der Sondenspitze | 8 mm |
| Gewindegröße | 3/8-24 UNF-2A |
| Gewindefreie Länge | 0,0 Zoll (0 mm) |
| Gehäuselänge | 1,2 Zoll (30,5 mm) |
| Gesamtlänge der Sonde | 1,0 Meter (3,3 Fuß) |
| Kabeltyp | 75-Ohm-Triaxialkabel mit Fluorethylen-Propylen-(FEP)-Isolierung, Standardausführung (unarmiert) |
| Steckverbindertyp | Miniatur-ClickLoc-Koaxialsteckverbinder (vergoldet) |
| Gleichstromwiderstand der Sonde | 7,59 Ohm +/- 0,50 Ohm (Nennwert zwischen Innen- und Außenleiter bei einer 1,0-m-Sonde) |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C für die Sondenspitze; -51 °C bis +260 °C für Sondenkabel und Steckverbinder |
| Druckdichtheitsklasse | Dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse bis zu 7,0 bar (100 psi) ab |
| Mindestbiegeradius des Kabels | 25,4 mm (1,0 Zoll) |
| Zugfestigkeit (maximal angegeben) | 330 N (75 lbf) vom Sondengehäuse zum Sondenkabel; 270 N (60 lbf) am Übergang von Sondenkabel zu Verlängerungskabel-Steckverbindern |
| Systemkompatibilität | 3300 XL Standard-Überwachungssystem; kompatibel mit der Proximitor-Serie 330180 und E/A des 3500-Racks |
| Abmessungen | 45 mm x 95 mm x 95 mm (H x B x T) |
| Gewicht | 0,14 kg |
Um eine gleichbleibende mechanische Leistung zu gewährleisten und die Signalintegrität zu schützen, befolgen Sie bei der Installation diese Standardmaßnahmen:
