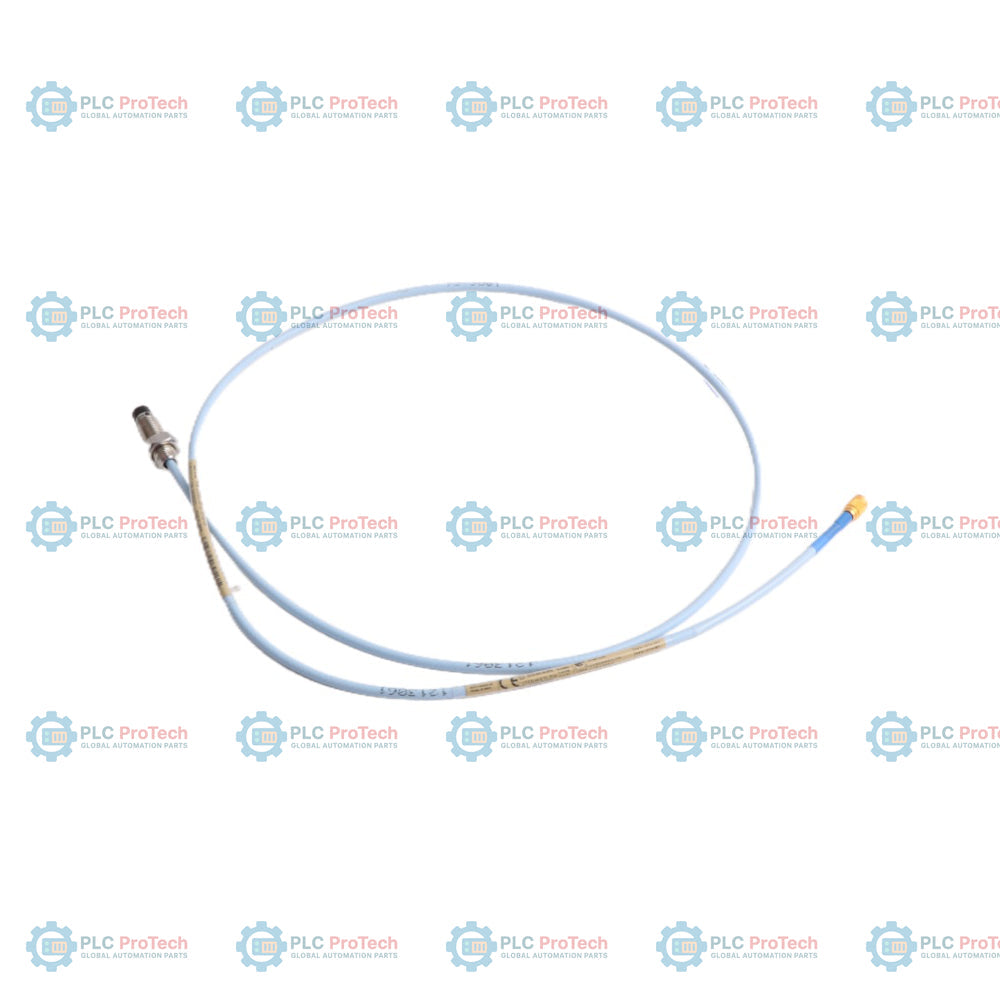

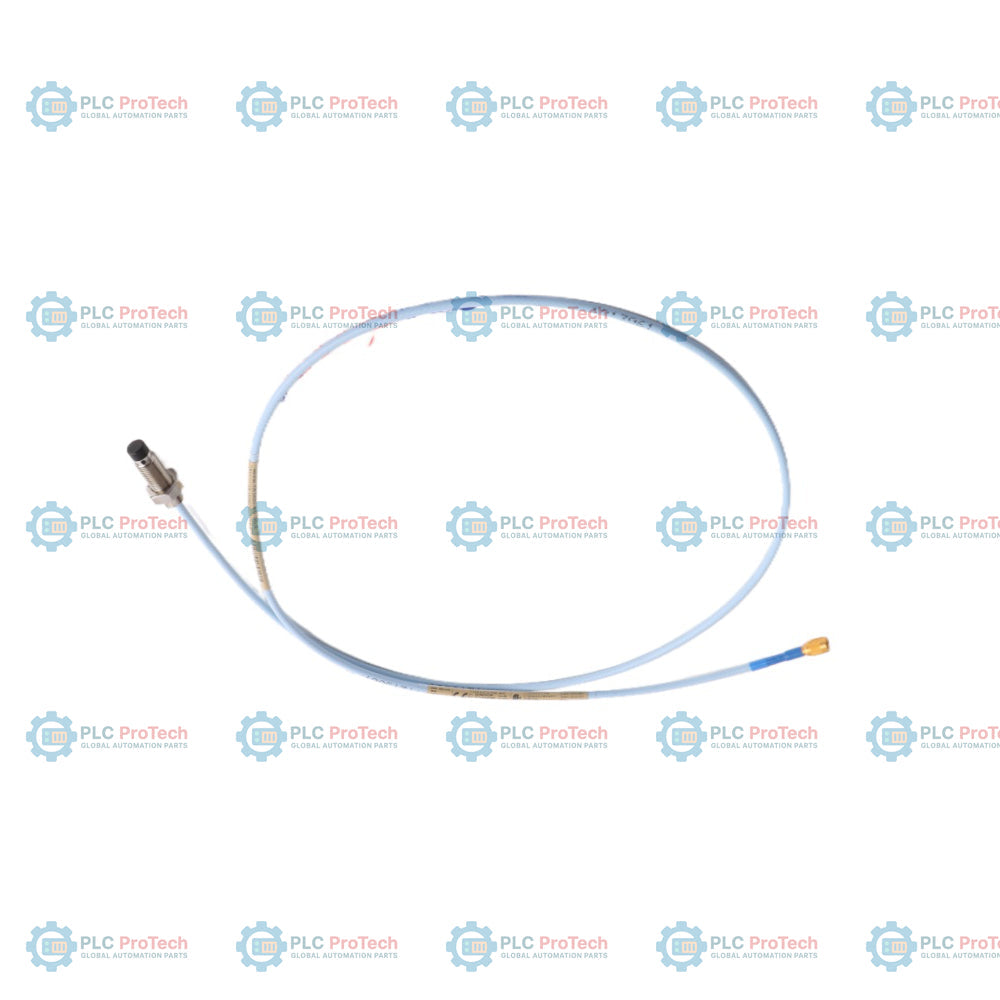

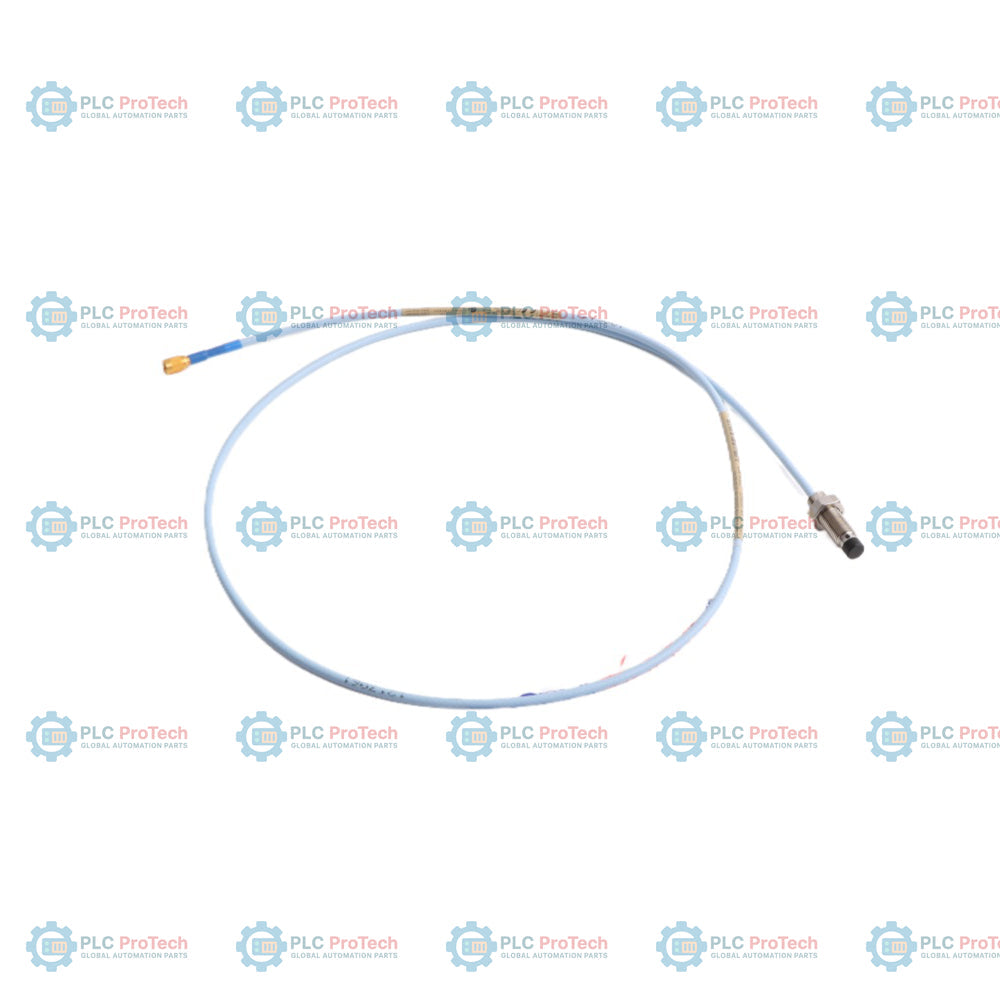

Bently Nevada 330101-00-12-20-12-CN 3300 XL 8 mm Näherungssonde

Beschreibung

Der für maximale Zuverlässigkeit bei der industriellen Schwingungsüberwachung entwickelte Bently Nevada 330101-00-12-20-12-CN ist ein unarmierter 8-mm-Näherungssensor für berührungslose Messungen der Wellenverschiebung und dynamischen Bewegung. Diese spezielle Konfiguration unterscheidet sich von Standardkonfigurationen durch eine gewindelose Länge von null (0,0 Zoll), ein kompaktes Gehäuse mit 1,2-Zoll-Gewinde und eine Gesamtkabellänge von 2,0 Metern. Entscheidend ist die spezielle Option des FluidLoc-Kabels (-12), die verhindert, dass Öl, Feuchtigkeit und andere Prozessflüssigkeiten durch die interne Struktur des Kabels migrieren. Dadurch eignet sich der Sensor ideal für anspruchsvolle Umgebungen mit rotierenden Maschinen, in denen eine zuverlässige Abdichtung des Gehäuses von größter Bedeutung ist. Er wird mit dem -CN-Suffix geliefert, das die Einhaltung der strengen chinesischen Zertifizierungsstandards für explosionsgefährdete Bereiche einschließlich NEPSI und CCC kennzeichnet.

Als wichtige Komponente des 3300 XL 8-mm-Näherungssensorsystems arbeitet dieser Sensor nach dem Wirbelstromprinzip und liefert hochpräzise Wegsignale. In Kombination mit einem 3300 XL Proximitor-Sensor und einem geeigneten Verlängerungskabel liefert das System eine lineare Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und dem beobachteten leitfähigen Ziel, beispielsweise einer Welle aus AISI-4140-Stahl, ist. Das unarmierte Design ermöglicht eine bequeme Installation in Schutzrohren oder innerhalb von Lagergehäusen und liefert wichtige Daten für die vorausschauende Wartung kritischer rotierender Anlagen.

Merkmale

• 8-mm-Sondenspitze: Hochleistungsfähiger berührungsloser Wegaufnehmer mit fortschrittlicher Wirbelstromtechnologie.
• Keine gewindelose Länge: Das vollständig mit Gewinde versehene 1,2-Zoll-Gehäuse sorgt für eine starre Montage und ermöglicht die Installation in beengten Einbauräumen von Lagergehäusen.
• FluidLoc-Kabeltechnologie: Das spezielle Kabeldesign verhindert die interne Migration von Flüssigkeiten und damit, dass Öl oder Prozessgas entlang des Kabels austritt.
• Standardgewinde 3/8-24 UNF: Ermöglicht die standardmäßige Kompatibilität für die Montage von vorne, ohne dass kundenspezifische Adapter erforderlich sind.
• Ausführung ohne Armierung: Das flexible 75-Ohm-Triaxialkabel ermöglicht eine einfache Verlegung durch Kabelkanäle und Anschlusskästen.
• Chinesisches Zertifizierungspaket (-CN): Vollständige NEPSI- und CCC-Zertifizierungen für explosionsgefährdete Bereiche, die den behördlichen Anforderungen für den sicheren Einsatz in China entsprechen.

Anwendungen

• Messung von Wellenschwingungen und axialer Position bei Dampf- und Gasturbinen.
• Überwachung der Rotorverlagerung bei Zentrifugal- und Kolbenkompressoren.
• Erkennung von Wellenbewegungen bei industriellen Hochdruckpumpen.
• Fest installierte Maschinenschutzsysteme an Getrieben und Generatorlagern.
• Programme zur vorausschauenden Wartung in explosionsgefährdeten Industrieumgebungen in ganz China.

Bestellinformationen

Technische Daten

Installationsrichtlinien

Für eine korrekte Systemkalibrierung und einen störungsfreien Betrieb beachten Sie bei der Installation bitte die folgenden technischen Richtlinien:

• Sondenabstand: Stellen Sie den Sondenabstand auf den geeigneten Wert ein (typischerweise 1.27 mm oder 50 mils für Ziele aus standardmäßigem AISI-4140-Stahl), wie in den Kalibrierungsspezifikationen Ihres 3300-XL-Proximitor-Systems festgelegt.
• Drehmomentgrenzen: Montieren Sie die Sonde mit einem Standardgewinde für die Vorwärtsmontage. Ziehen Sie das Sondengehäuse mit dem empfohlenen Drehmoment von 11.2 N-m (100 in-lbf) fest. Überschreiten Sie nicht das maximale Drehmoment von 33.9 N-m (300 in-lbf), um Schäden am Gewinde zu vermeiden.
• Kabelführung: Schützen Sie das nicht armierte FluidLoc-Kabel stets, indem Sie es durch ein starres oder flexibles Metallschutzrohr führen. Halten Sie entlang des gesamten Leitungsverlaufs einen minimalen Biegeradius von 25.4 mm (1.0 in) ein, um Schäden am inneren triaxialen Leiter zu verhindern.
• Flüssigkeitsabdichtung: Diese FluidLoc-Konfiguration verhindert Leckagen im Inneren; stellen Sie jedoch sicher, dass externe Gewindedichtungen oder Dichtungen verwendet werden, wenn an der Schnittstelle zum Lagergehäuse eine flüssigkeitsdichte Abdichtung erforderlich ist.
• Schirmung und Erdung: Stellen Sie sicher, dass die Schirme der Sonde und des Verlängerungskabels am Proximitor-Sensorgehäuse oder an der Instrumententafel ordnungsgemäß geerdet sind, um vor elektromagnetischen Störungen (EMI) zu schützen.

Konformität und Zertifizierungen

Das 330101-00-12-20-12-CN wird nach strengen industriellen Konformitätsstandards gefertigt. Die nachgestellte Kennzeichnung -CN bedeutet, dass diese Hardware offiziell für den sicheren Einsatz in chinesischen Gefahrenbereichen zertifiziert ist und lokale Konformitätsstandards erfüllt, darunter:

• NEPSI: Für den sicheren Einsatz in explosionsgefährdeten und gefährlichen Atmosphären in China zertifiziert.
• CCC: Zulassung des China Compulsory Certificate für die mechanische und elektrische Sicherheit in Industrieanlagen.
