Beschreibung

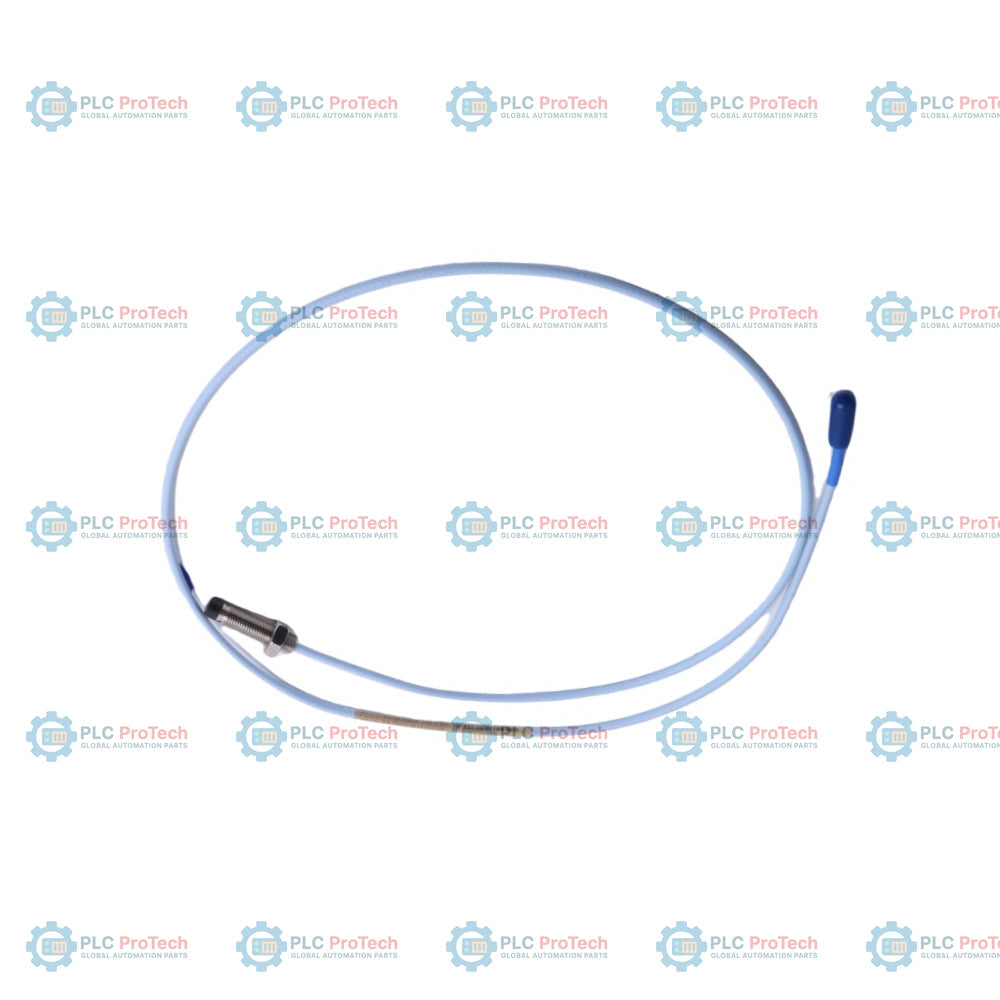

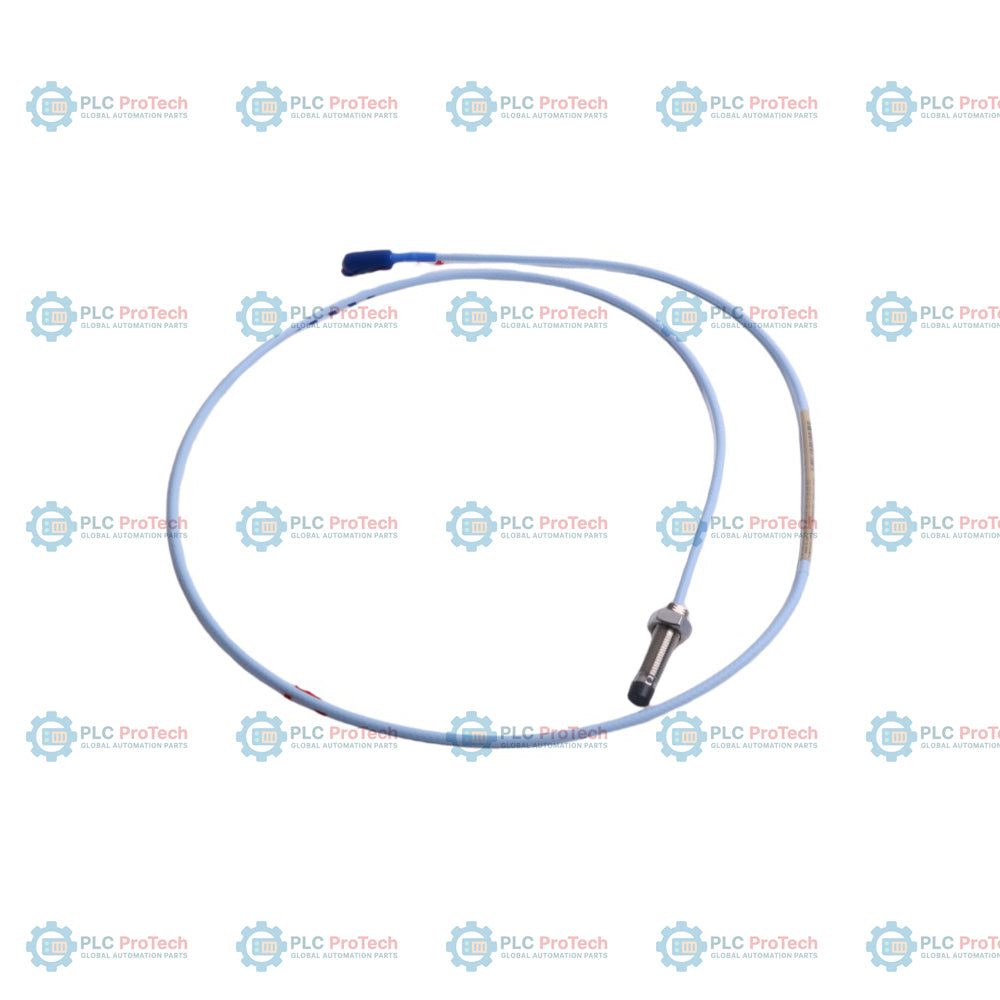

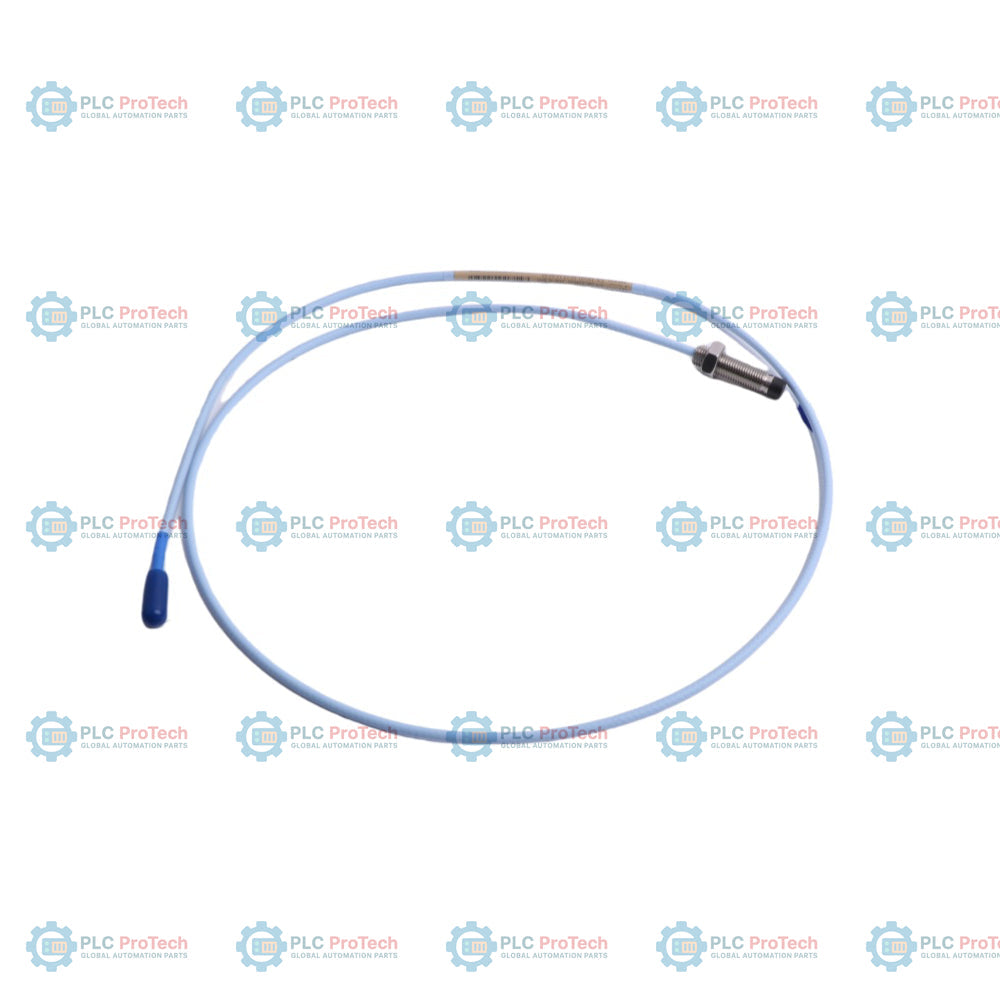

Die Bently Nevada 330101-00-13-10-02-00 ist eine leistungsstarke 8-mm-Näherungssonde, die als Teil des 3300 XL 8 mm Näherungswandlersystems konfiguriert ist. Dieses Modell wurde für die berührungslose Messung von Wellenschwingungen und dynamischen Positionen in kritischen rotierenden Maschinen entwickelt. Im Gegensatz zu Varianten mit Armierung verfügt diese nicht armierte Ausführung über ein standardmäßiges flexibles Koaxialkabel, wodurch sie sich leichter durch vorhandene Schutzrohre oder schmale Kabelkanäle führen lässt. Das Design umfasst ein 3/8-24-UNF-Gewinde, ein vollständig mit Gewinde versehenes 1,3-Zoll-Gehäuse ohne gewindelosen Abschnitt (gewindelose Länge 0,0 in) sowie ein integriertes 1,0-Meter-Kabel (3,3 Fuß) mit vergoldetem ClickLoc-Koaxialminiatursstecker. Da die Sonde mit dem Zulassungscode „00“ konfiguriert ist, ist sie für den allgemeinen industriellen Einsatz in nicht explosionsgefährdeten bzw. gutartigen Umgebungen vorgesehen, in denen zertifizierte Pakete für explosionsgefährdete Bereiche nicht erforderlich sind.

Dieser Sensor arbeitet nach dem physikalischen Prinzip der Wirbelströme und interagiert mit einem leitfähigen Metallziel, idealerweise Stahl AISI 4140, um äußerst präzise Wegmessungen ohne physischen Kontakt zu ermöglichen. Die Sonde wird dauerhaft in Lagerdeckeln oder Maschinengehäusen montiert und nahtlos mit 3300 XL Proximitor-Sensoren, beispielsweise der Serie 330180, sowie passenden Verlängerungskabeln verbunden, um Rotorbewegungen, das Verhalten von Gleitlagern und thermische Ausdehnungsmuster in kritischen Industrieanlagen zu überwachen.

Merkmale

• Vollständig mit Gewinde versehenes Gehäuse: Die vollständig gewindelose Länge von 0,0 in ermöglicht mechanische Installationen mit geringer Einbautiefe und maximale Einstellmöglichkeiten in Gewindeanschlüssen.
• Kompaktes 1,3-Zoll-Profil: Ideal für beengte Maschinengeometrien, Lagergehäuse und Umgebungen mit begrenztem Freiraum.
• Standardkabel ohne Armierung: Bietet ein leichteres, äußerst flexibles Profil und erleichtert das Einziehen des Kabels durch Schutzrohre.
• Koaxialanschluss ClickLoc: Der vergoldete Miniaturstecker bietet eine zuverlässige Verbindung mit niedriger Impedanz und rastet mit einem hörbaren Klicken sicher ein.
• Wirbelstrommessung: Ermöglicht eine kontinuierliche, verschleißfreie Überwachung der Schwingungen und Axialposition schnelllaufender Wellen.
• Viton-O-Ring-Dichtung: Entwickelt, um eine zuverlässige Umweltbarriere aufrechtzuerhalten und das Austreten von Öl oder Gas durch das Sondengehäuse zu verhindern.

Anwendungen

Die Sonde 330101-00-13-10-02-00 ist für den Maschinenschutz und die Zustandsüberwachung in wichtigen industriellen Schwerlastsektoren ausgelegt, darunter:

• Kraftwerke zur Überwachung des Wellenverhaltens von Dampf-, Gas- oder Wasserturbinen.
• Petrochemische Anlagen und Erdölraffinerien zum Schutz von Hochdruck-Kreiselverdichtern.
• Wasseraufbereitungs- und Bergbaubetriebe mit Hochleistungspumpen, Lüftern und Getrieben.
• Allgemeine Überwachung rotierender Maschinen, einschließlich Industriemotoren und Generatorlager.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Um eine zuverlässige mechanische und elektrische Einrichtung sicherzustellen, befolgen Sie die folgenden standardmäßigen technischen Verfahren:

• Zielausrichtung: Richten Sie die Sondenfläche senkrecht zur Zielwelle aus. Für eine genaue Kalibrierung (7.87 V/mm oder 200 mV/mil) sollte das Wellenzielmaterial aus AISI-4140-Stahl bestehen.
• Einstellen des Abstands: Stellen Sie den Abstand zwischen der Sondenfläche und der Welle so ein, dass der Ausgang des passenden Proximitor-Sensors -10.0 Vdc anzeigt (der nominale Mittelpunkt des linearen Bereichs, entsprechend einem Abstand von etwa 1.27 mm oder 50 mil).
• Gewindeanzugsmoment und Einschraubtiefe: Schrauben Sie die Sonde handfest in die Gewindeaufnahme ein. Die Gewindepassung muss übereinstimmen, und die maximale Einschraubtiefe darf 0.563 Zoll nicht überschreiten, um ein Verklemmen oder eine Beschädigung des Gehäuses zu verhindern.
• Kabelpflege und Verlegung: Unterschreiten Sie nicht den minimalen Biegeradius des Koaxialkabels. Verlegen Sie Kabelstrecken getrennt von elektrischen Hochspannungs-Wechselstromleitungen, um Signalstörungen zu vermeiden.
• Koaxialanschluss: Verbinden Sie das integrierte Sondenkabel mit dem Verlängerungskabel, indem Sie die goldfarbenen ClickLoc-Stecker zusammendrücken, bis sie sicher einrasten. Für handfest angezogene ClickLoc-Verbindungen sind keine Spezialwerkzeuge erforderlich.

Konformität und Zertifizierungen

Diese Näherungssonde wird gemäß den hohen industriellen Konstruktionsstandards von Bently Nevada für Maschinenschutzsysteme gefertigt. Da diese spezifische SKU mit der Option „00“ für behördliche Zulassungen konfiguriert ist, sind Zertifizierungen für explosionsgefährdete Bereiche (wie ATEX-, IECEx- oder CSA-Zulassungen) nicht aktiv. Sie ist für die Installation in allgemeinen industriellen, nicht explosionsgefährdeten Bereichen und in unkritischen Maschinenumgebungen vorgesehen.
