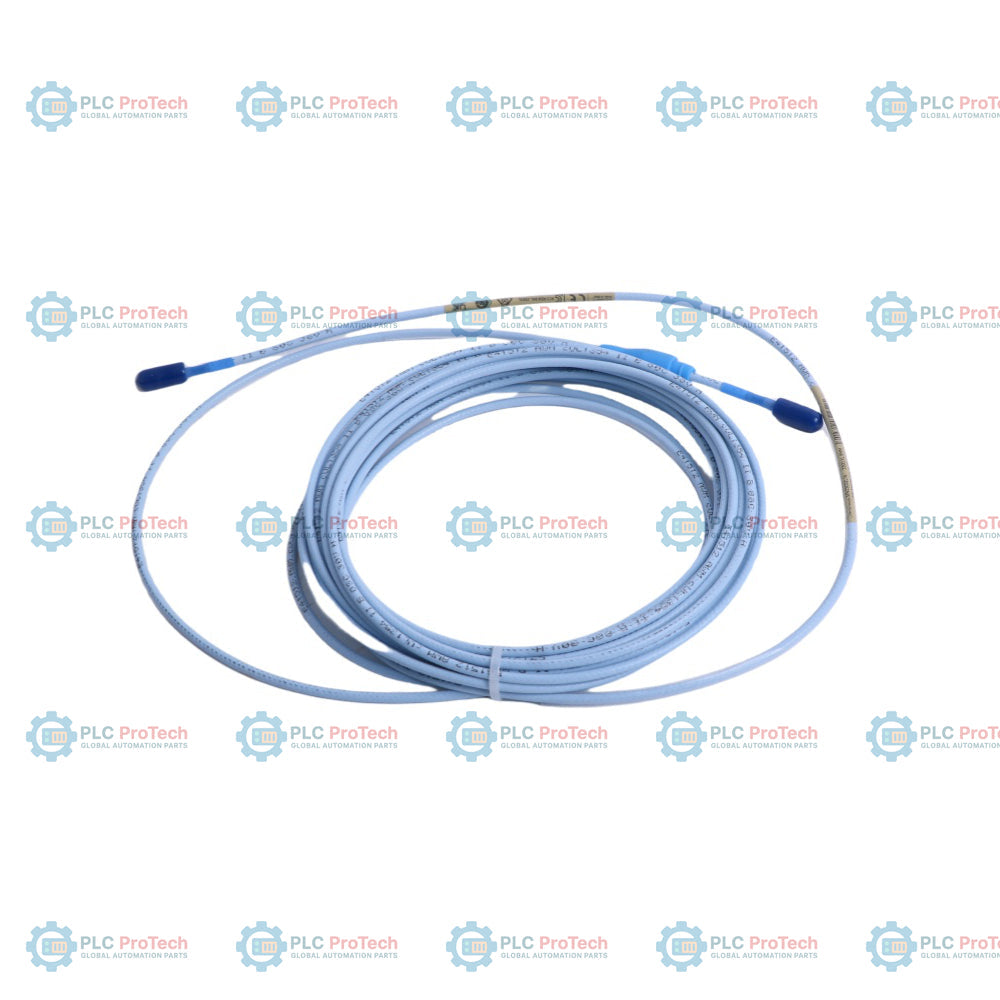

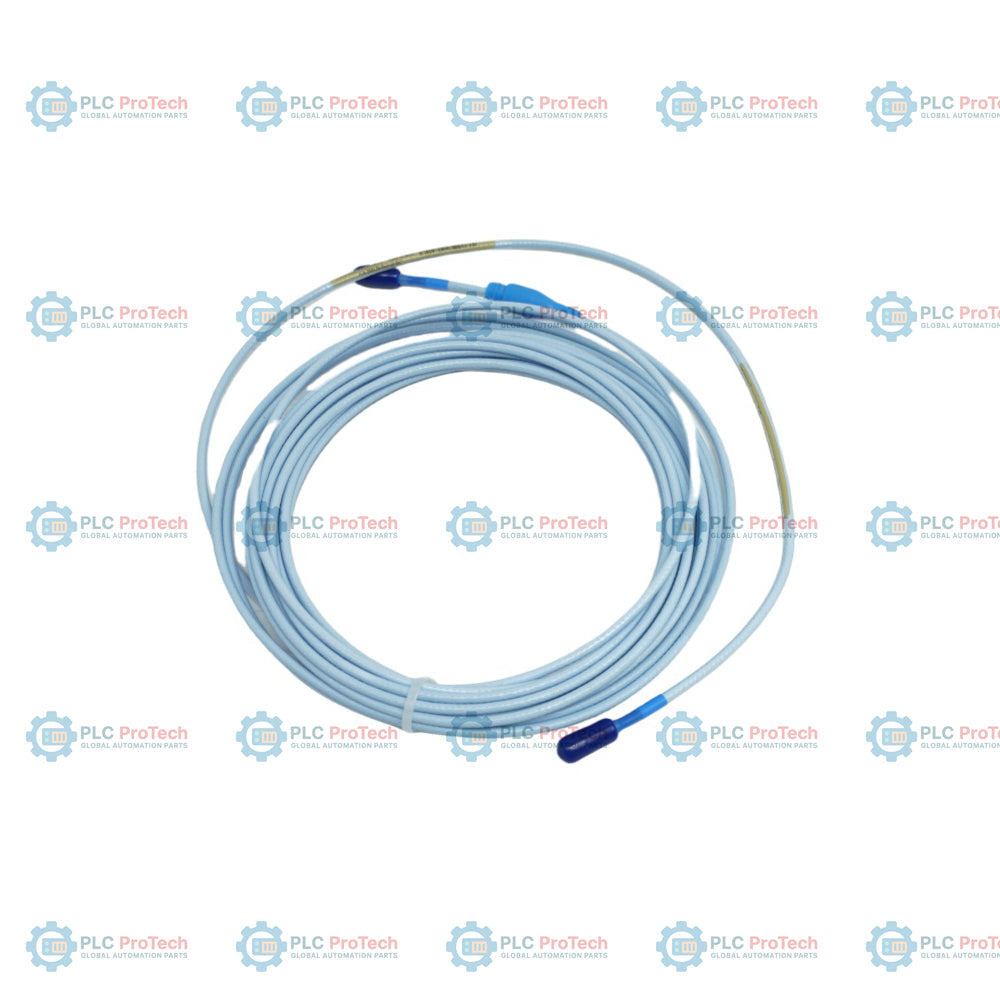

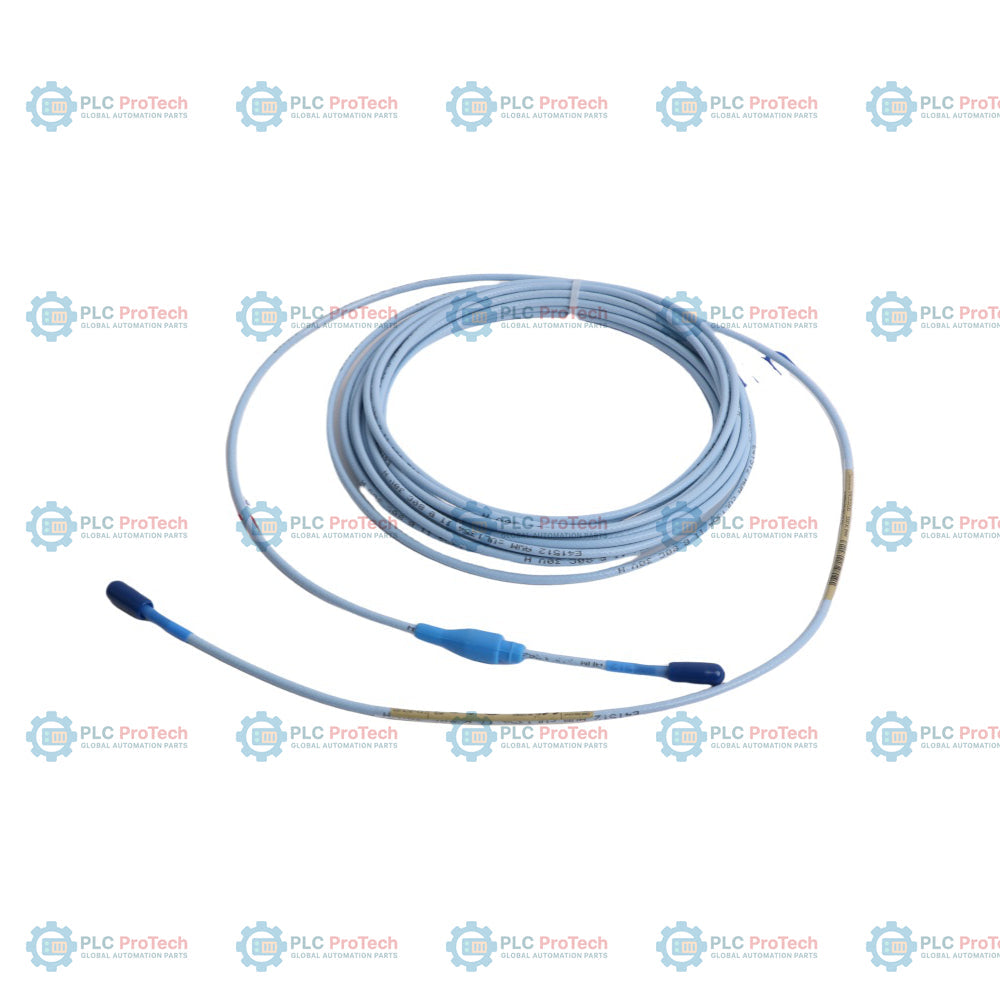

Bently Nevada 330130-085-02-CN 3300 XL Standard-Verlängerungskabel

Beschreibung

Das 330130-085-02-CN ist ein 8,5-Meter-Standardverlängerungskabel für den Einsatz in 3300 XL 8-mm-Näherungsaufnehmersystemen. Dieses Kabel stellt die wichtige Verbindung zwischen dem 3300 XL-Näherungssensor und dem 3300 XL-Proximitor-Sensor her und gewährleistet eine konsistente Signalübertragung für Messungen von Wellenschwingungen und axialer Position in kritischen rotierenden Maschinen. Die Bezeichnung Option 085 gibt eine Gesamtkabellänge von 8,5 Metern an, während Option 02 die Standardkabelkonfiguration ohne Armierung oder Steckerschutz kennzeichnet. Dieses Verlängerungskabel wurde für die Kompatibilität innerhalb der 3300 XL-Überwachungskette entwickelt und gewährleistet die erforderliche elektrische Impedanz für eine hohe Systemgenauigkeit. Das Suffix -CN gibt an, dass dieses Gerät das chinesische Zulassungspaket für explosionsgefährdete Bereiche (NEPSI- und CCC-Kennzeichnungen) umfasst und somit für Installationen geeignet ist, die in dieser Region bestimmte regulatorische Anforderungen erfüllen müssen.

Merkmale

• Gesamtkabellänge von 8,5 Metern (Option 085) für eine flexible Systeminstallation in Überwachungsschränken
• Standardkabelkonfiguration (Option 02) ohne Armierung oder Steckerschutz
• Zuverlässige Signalverbindung zwischen 3300 XL-Sonden und Proximitor-Sensoren
• Entwickelt zur Erfüllung der Impedanzspezifikationen des Bently Nevada 3300 XL-Systems für eine zuverlässige Messwerterfassung
• Umfasst das chinesische Zulassungspaket für explosionsgefährdete Bereiche (NEPSI/CCC), gekennzeichnet durch das Suffix -CN

Anwendungen

Das Verlängerungskabel 330130 wird in schweren Industrieumgebungen zum Schutz kritischer Maschinen eingesetzt, unter anderem für:

• Schwingungsüberwachung von Dampf- und Gasturbinen
• Positionsmessung an Zentrifugal- und Axialverdichtern
• Analyse der Lagerschwingungen großer Elektromotoren und Generatoren
• Allgemeine Überwachung rotierender Maschinen innerhalb von 3300 XL-Näherungssystemen

Bestellinformationen

Option	Code	Beschreibung
Bestellbare Teilenummer	330130-085-02-CN	3300 XL-Standardverlängerungskabel, 8,5 m, Standardkabel
A – Kabellänge	085	8,5 Meter (27,9 Fuß)
B – Steckverbinder-/Kabeltyp	02	Standardkabel (keine Armierung, kein Steckerschutz)
Suffix	-CN	Chinesisches Zulassungspaket für explosionsgefährdete Bereiche (NEPSI + CCC)

Technische Spezifikationen

Parameter	Spezifikation
Hersteller	Bently Nevada
Teilenummer	330130-085-02-CN
Systemtyp	3300 XL 8-mm-Näherungsaufnehmersystem
Kabellänge	8,5 Meter (27,9 Fuß)
Kabeltyp	Standard (keine Armierung)
Steckverbindertyp	Miniatur-Koaxialsteckverbinder ClickLoc
Zulassungen	NEPSI, CCC (über das Suffix -CN)

Installationsrichtlinien

Stellen Sie sicher, dass die Gesamtsystemlänge (Sonde + Verlängerungskabel) mit der Konfiguration des Proximitor-Sensors übereinstimmt. Verlegen Sie die Kabel mit Abstand zu Hochspannungs-Wechselstromleitungen, um induzierte elektrische Störungen zu vermeiden. Schützen Sie die Steckverbinder während der Verlegung vor mechanischen Beschädigungen und stellen Sie sicher, dass die Verbindungen fest sitzen, um die elektrische Kontinuität aufrechtzuerhalten. Überprüfen Sie in explosionsgefährdeten Bereichen, dass die Installation allen geltenden lokalen Sicherheitsnormen und den mit der NEPSI-/CCC-Zertifizierung verbundenen Kennzeichnungen entspricht.

Konformität und Zertifizierungen

Diese Produktkonfiguration umfasst das chinesische Zulassungspaket für explosionsgefährdete Bereiche (Suffix -CN) und bestätigt die Erfüllung der NEPSI- und CCC-Anforderungen für den Einsatz in dafür ausgewiesenen explosionsgefährdeten Bereichen.
