Bently Nevada 330101-00-15-10-02-00 3300 XL 8-mm-Näherungssonde

Beschreibung

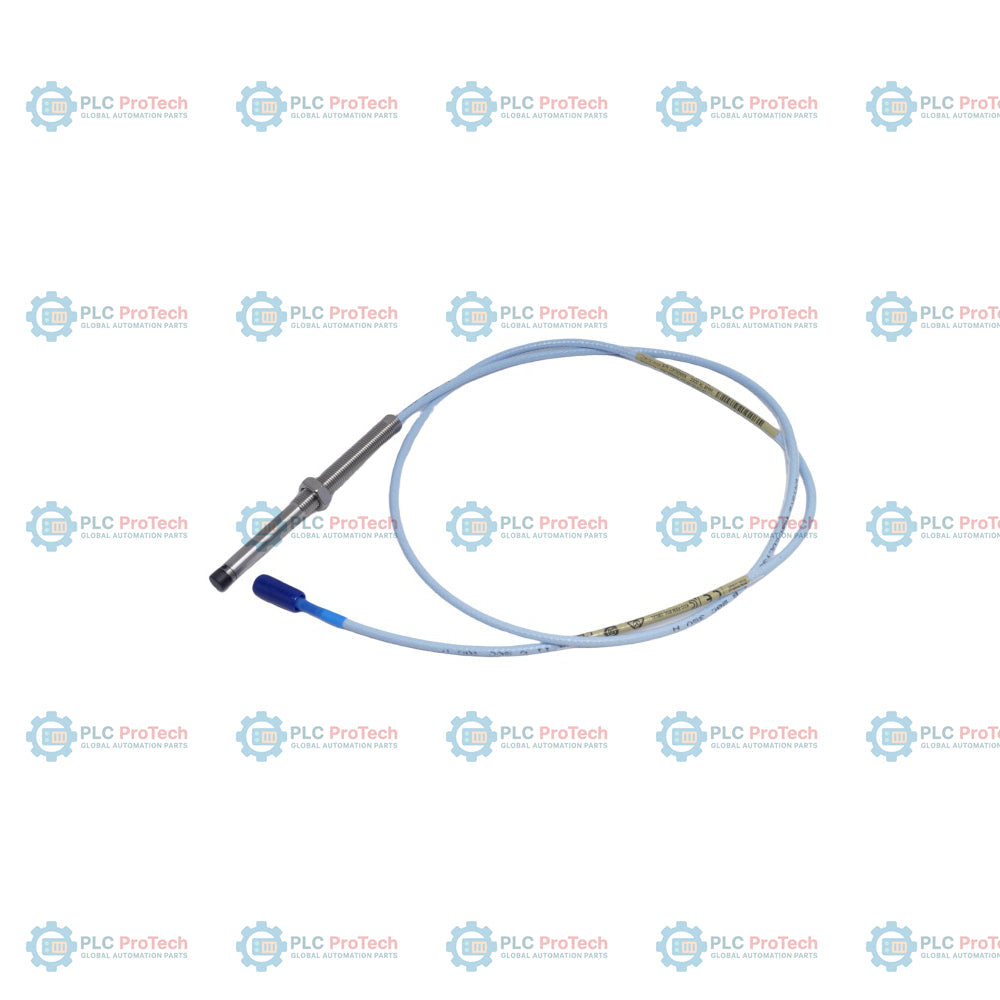

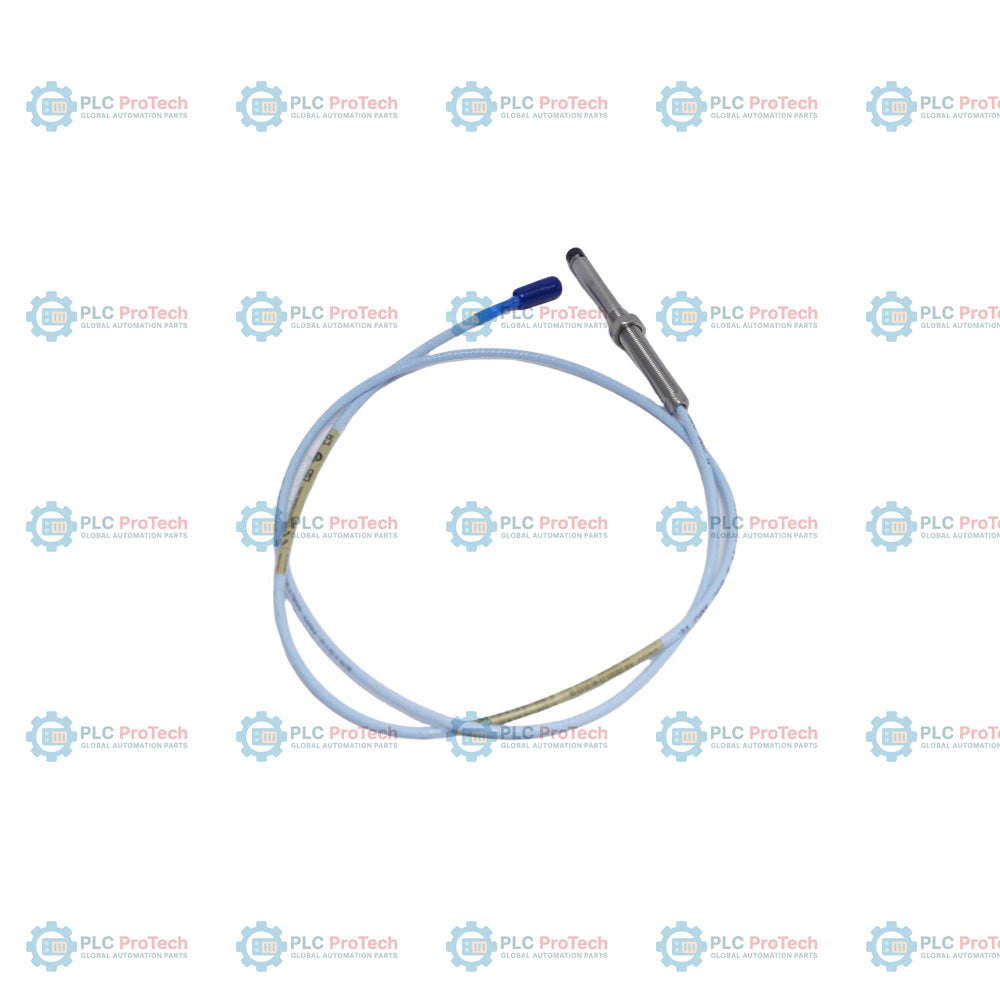

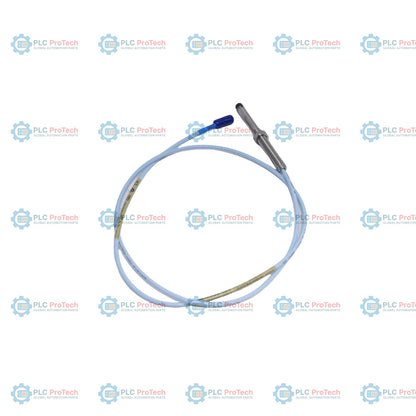

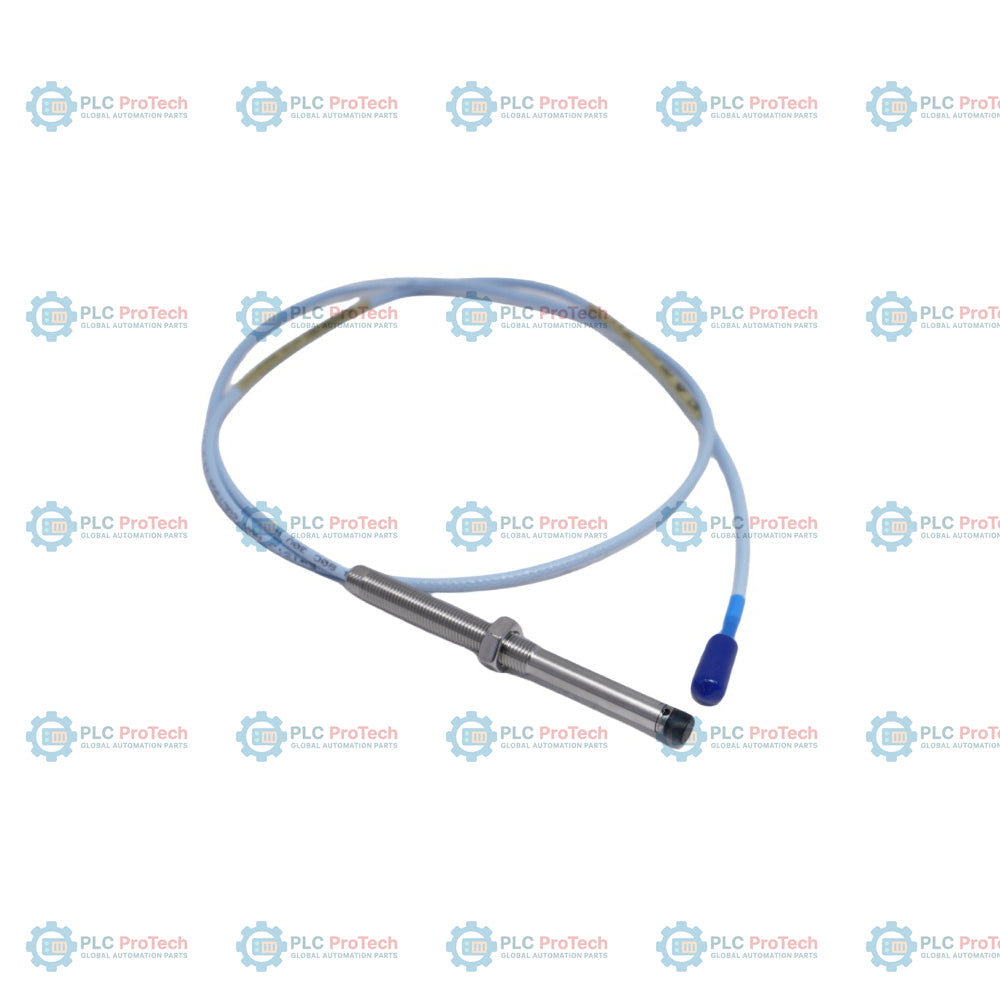

Der Bently Nevada 330101-00-15-10-02-00 ist eine nicht armierte 3300 XL 8-mm-Näherungssonde mit standardmäßigem 3/8-24-UNF-Gewinde, 0,0 Zoll gewindefreier Länge und einer Gehäusegesamtlänge von 1,5 Zoll. Diese Ausführung verfügt über eine Gesamtkabellänge von 1,0 m (3,3 Fuß) und endet in einem vergoldeten Miniatur-Koaxialsteckverbinder mit ClickLoc. Sie ist für Installationen vorgesehen, die keine behördlichen Zulassungen für explosionsgefährdete Bereiche erfordern. Das vollständig mit Gewinde versehene 1,5-Zoll-Gehäuse ohne gewindefreien Abschnitt bietet maximale Flexibilität bei der Installation in Lagergehäusen, engen Montagehalterungen oder Maschinengehäusen, bei denen die erforderliche Einschraubtiefe optimiert werden muss.

Dieser berührungslose Sensor arbeitet nach dem Wirbelstrom-Messprinzip und ermöglicht eine hochpräzise Überwachung von Auslenkung und Wellenposition. In eine vollständige 3300-XL-Überwachungskette mit einem kompatiblen Proximitor-Sensor (z. B. der Serie 330180) und einem Verlängerungskabel integriert, liefert er eine Ausgangsspannung, die direkt proportional zum physischen Abstand zwischen der Sondenspitze und der Zielwelle ist. Dadurch eignet er sich ideal zur Erfassung sowohl der statischen Position (zur Messung des Axialschubs) als auch dynamischer Schwingungen (zur Überwachung radialer Wellenschwingungen). Die robuste PPS-Spitze und das Gehäuse aus Edelstahl gewährleisten einen zuverlässigen Betrieb und Schutz vor aggressiven Industrieflüssigkeiten und hohem Druck.

Merkmale

• Das standardmäßige unarmierte Koaxialkabel benötigt wenig Platz und ermöglicht eine einfachere Führung durch Leitungsbögen oder enge Maschinenkanäle.
• Der vergoldete koaxiale ClickLoc-Steckverbinder aus Messing/Berylliumkupfer bietet eine sichere, vibrationsbeständige elektrische Verbindung mit Standard-Verlängerungskabeln.
• Das vollständig mit 3/8-24 UNF versehene Gehäuse ermöglicht über die gesamte Länge einen mechanischen Eingriff für eine sichere Montage an Platten oder Halterungen.
• Bietet bei ordnungsgemäßer Kalibrierung auf AISI-4140-Stahl einen kontinuierlichen linearen Bereich von 2,0 mm (80 mil) mit Standard-Skalierungsfaktoren von 7,87 V/mm (200 mV/mil).
• Die robuste Spitze aus Polyphenylensulfid (PPS) ist direkt an den Edelstahlkörper angeformt und schützt die interne Spulenelektronik vor Flüssigkeiten und Feuchtigkeit.
• Hervorragende thermische Stabilität über den breiten Betriebstemperaturbereich von -52 bis +177 °C.

Anwendungen

• Direkte dynamische Messung radialer Schwingungen an Gehäusen von Gleitlagern für hohe Drehzahlen.
• Überwachung der axialen Position an kritischen Wellen von Dampf- und Gasturbinen zur Erkennung von Verschleiß an Axiallagern.
• Überwachung der Wellenauslenkung und Schutz des Maschinengehäuses an großen Radialverdichtern, Generatoren und Prozesspumpen.
• Messungen von Drehzahl und Phasenreferenz unter Verwendung einer Keyphasor-Triggerkerbe.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Sicherstellen, dass die Montagefläche oder Halterung dem standardmäßigen Gewindemuster 3/8-24 UNF-2A entspricht.
• Um Verklemmen zu vermeiden, bei der Installation den maximal empfohlenen Gewindeeingriff von 0.563 in nicht überschreiten.
• Die Sonde mit dem korrekten Abstand montieren, typischerweise 1.27 mm (50 mils), um eine Vorspannung von -9 Vdc herzustellen.
• Beim Verlegen den minimal zulässigen Biegeradius des standardmäßigen unarmierten Koaxialkabels nicht unterschreiten, um Dämpfung zu vermeiden.
• Sicherstellen, dass beide Standard-ClickLoc-Steckverbinder vor dem Zusammenfügen vollständig trocken und frei von Schmiermitteln sind.
• Feldkabel immer durch einen eigenen Kabelkanal führen oder mit Halterungen sichern, um Verschleiß durch mechanische Vibrationen zu vermeiden.

Konformität und Zertifizierungen

• Elektromagnetische Verträglichkeit (EMV): Richtlinie 2014/30/EU; EN 61000-6-2 (Störfestigkeit), EN 61000-6-4 (Emissionen)
• RoHS-Konformität: Europäische RoHS-Richtlinie 2011/65/EU und EN 50581
• China RoHS: Kabel haben gemäß SJ/T 11364-2024 eine ausgewiesene umweltfreundliche Nutzungsdauer (EFUP) von 15 Jahren
• Funktionale Sicherheit: SIL 2-fähig (HFT=0) / SIL 3-fähig (HFT=1) bei Integration in zertifizierte Maschinenschutzkreise
