Beschreibung

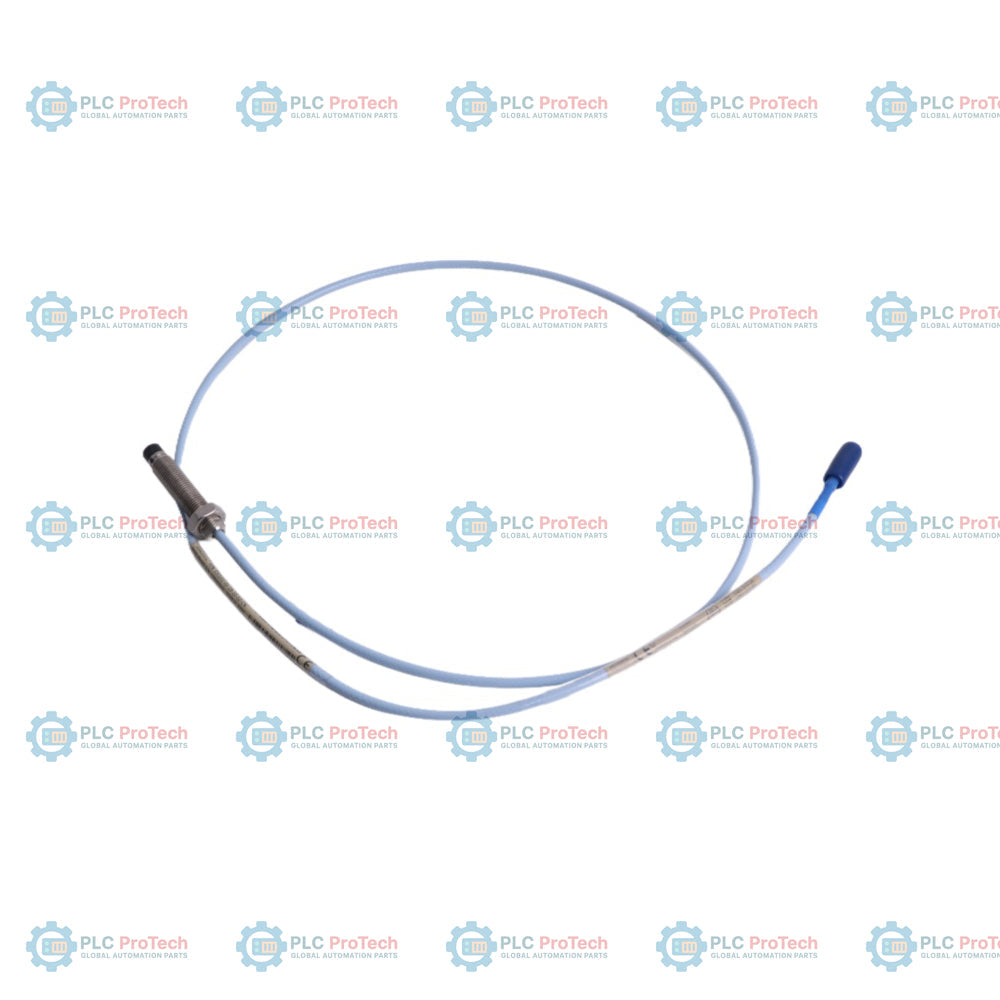

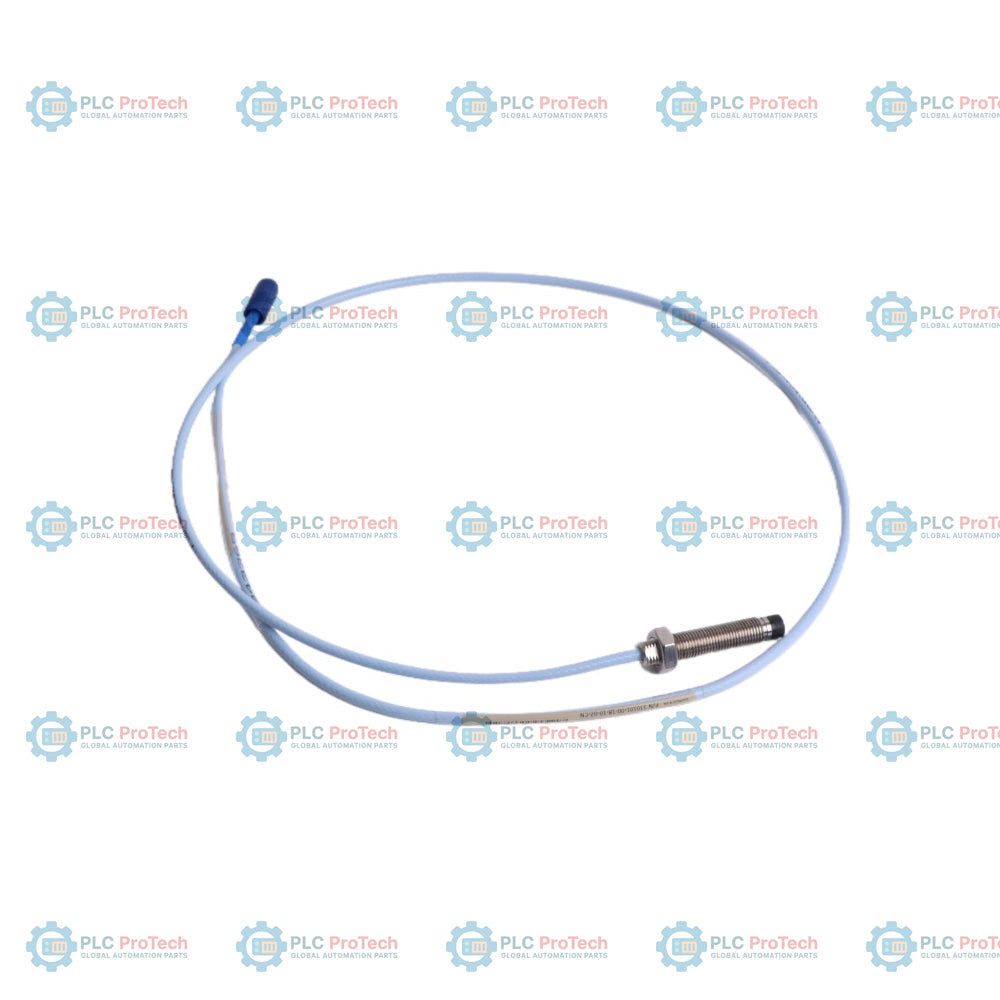

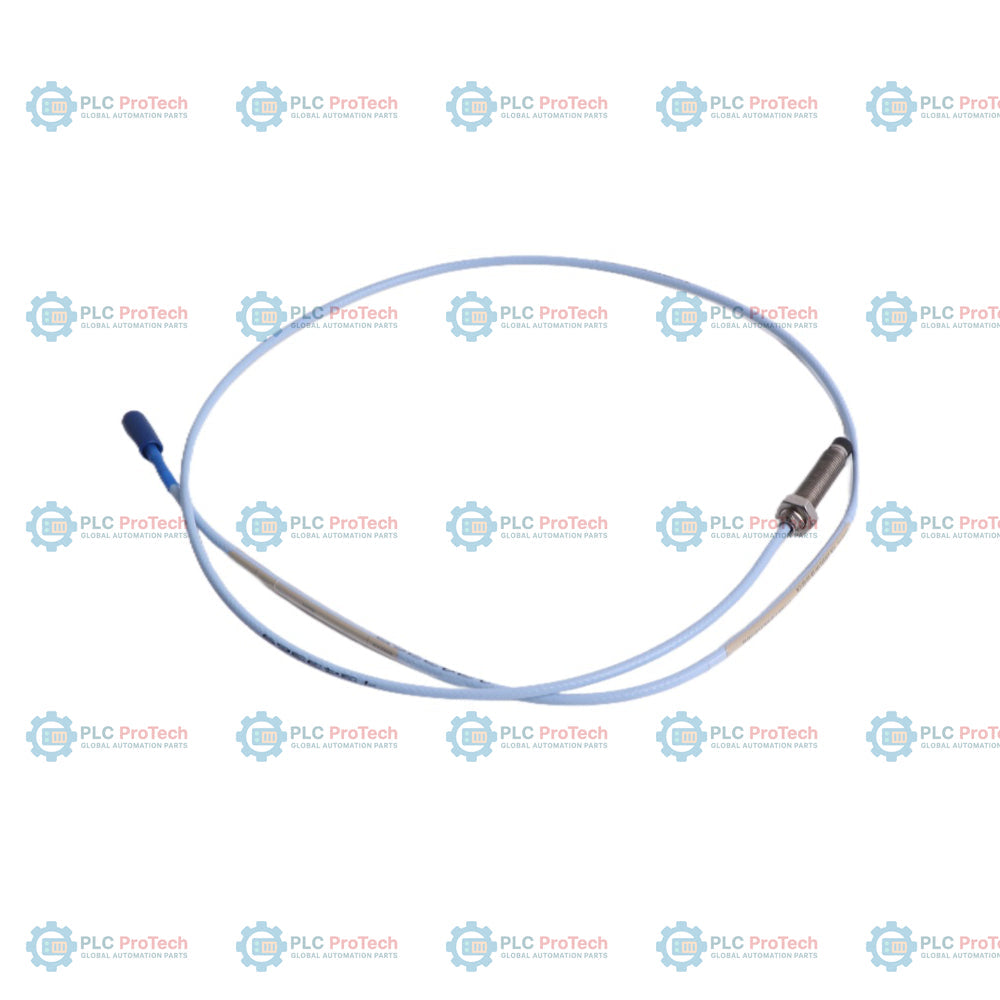

Die Bently Nevada 330101-00-18-05-02-05 ermöglicht zuverlässige berührungslose Messungen der Wellenauslenkung und -schwingung und ist eine leistungsstarke 8-mm-Näherungssonde der branchenüblichen Serie 3300 XL. Diese spezielle Konfiguration verfügt über eine vollständig mit Gewinde versehene Gehäuselänge von 1,8 Zoll ohne ungewindeten Abschnitt (0,0 Zoll), ein kurzes Sondenanschlusskabel mit einer Gesamtlänge von 0,5 Metern (1,6 Fuß) und einen koaxialen Standard-Miniatur-ClickLoc-Steckverbinder. Sie wurde für den Einsatz in explosionsgefährdeten Bereichen entwickelt und verfügt über mehrere Zulassungen (CSA, ATEX, IECEx), um einen sicheren Betrieb in petrochemischen Anlagen, in der Energieerzeugung und bei kritischen Anwendungen mit rotierenden Maschinen zu gewährleisten.

Das 3300 XL 8-mm-System bietet fortschrittliche Leistungsmerkmale in der Wirbelstrom-Näherungsmesstechnik. Durch den Spitzendurchmesser von 8 mm bietet diese Sonde eine robuste Kapselung der Sondenspule in geformtem PPS-Kunststoff und gewährleistet so optimale Langlebigkeit und mechanischen Schutz in rauen Industrieumgebungen. Diese Variante verfügt nicht über einen Kabelschutzmantel, wodurch maximale Kabelflexibilität und eine einfachere Führung durch enge Maschinenöffnungen und standardmäßige Leitungsführungen ermöglicht werden.

Merkmale

• Robuster Spitzendurchmesser von 8 mm, optimiert für die berührungslose Wirbelstrommessung von Auslenkungen.
• Vollständig mit 3/8-24 UNF-2A ausgeführtes Edelstahlgehäuse mit einer kompakten Gesamtlänge von 1,8 Zoll und einem ungewindeten Abschnitt von 0,0 Zoll.
• Das kurze koaxiale 0,5-Meter-Kabel (1,6 Fuß) ermöglicht eine saubere, direkte Verbindung mit Standard-Verlängerungskabeln.
• Der vergoldete, koaxiale Miniatur-ClickLoc-Steckverbinder ermöglicht eine vibrationsbeständige Signalübertragung.
• Vollständig kompatibel mit 3300 XL-Überwachungssystemen und Näherungssensoren der Serie 330180.
• Für den Einsatz in explosionsgefährdeten Bereichen gemäß den Zertifizierungen CSA, ATEX und IECEx zugelassen.
• Beständig gegenüber extremen Maschinenumgebungen von -52 °C bis +177 °C.

Anwendungen

• Überwachung der Wellenschwingungen von Dampf- und Gasturbinen.
• Mechanischer Schutz von Gleitfilmlagern und Messung der Wellenauslenkung.
• Erfassung der Rotorposition von Hochgeschwindigkeits-Kreiselkompressoren und -pumpen.
• Keyphasor-Referenz-, Zeit- und Messungen der Maschinendrehzahl.
• Permanente Schutzsysteme für rotierende Maschinen in Anlagenbereichen mit explosionsgefährdeten Bereichen.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Das Sondenkabel ist mit einem kleinen koaxialen ClickLoc-Steckverbinder abgeschlossen. Dieser Steckverbinder wird direkt an ein 3300 XL-Verlängerungskabel mit einem passenden koaxialen Buchsensteckverbinder angeschlossen und stellt die Verbindung zum 3300 XL Proximitor-Sensor sicher.

Installationsrichtlinien

• Stellen Sie den Sondenabstand (typischerweise 1.27 mm oder 50 mil) ein, um die korrekte DC-Vorspannung innerhalb des linearen Bereichs des Proximitor-Sensors herzustellen.
• Stellen Sie sicher, dass die äußeren Montagegewinde die Gewindeeingriffsgrenze von 0.563 Zoll (14.3 mm) nicht überschreiten, um ein Verklemmen oder eine Beschädigung der Gewinde zu verhindern.
• Verwenden Sie beim Herstellen von ClickLoc-Koaxialkabelverbindungen stets einen kalibrierten Drehmomentschlüssel oder befolgen Sie die ausdrücklichen Vorgaben zum handfesten Anziehen.
• Stellen Sie eine ordnungsgemäße Erdung und Abschirmung der Koaxialleitung und der standardmäßigen Feldverdrahtung sicher, um das Schwingungsmesssignal vor elektromagnetischen Störungen (EMI) zu schützen.

Konformität und Zertifizierungen

• CSA: Zertifizierte Eigensicherheit und nicht funkenerzeugende Ausführung für Standorte der Klasse I, Division 1 und 2.
• ATEX: Explosionsgefährdete Gasatmosphären in den Zonen 0, 1 und 2.
• IECEx: Zertifiziert für Eigensicherheit gemäß internationalen Normen.
