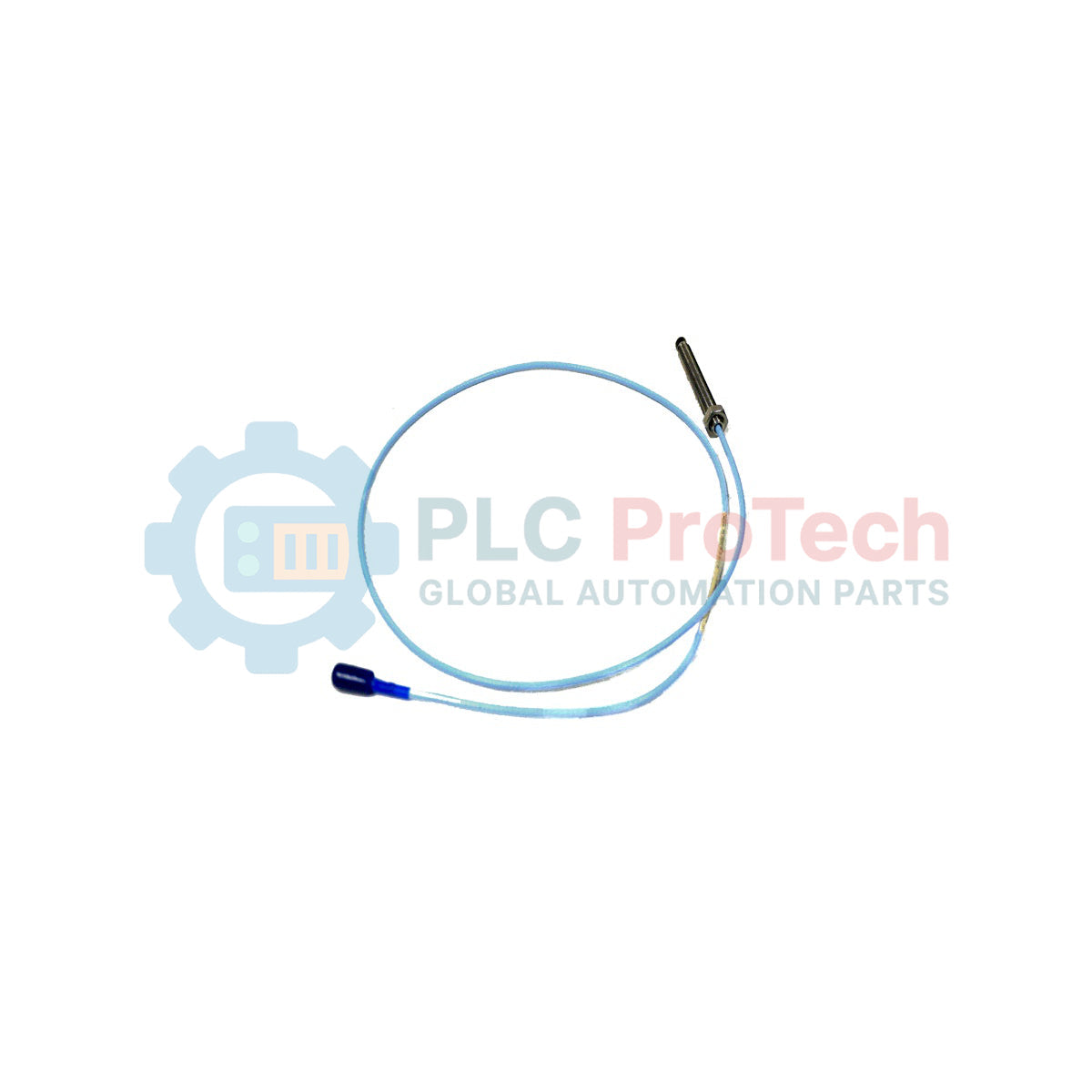

Bently Nevada 330101-00-20-05-02-CN 3300 XL Näherungssonde

SKU 330101-00-20-05-02-CN

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330101-00-20-05-02-CN
Herkunftsland:Vereinigte Staaten
Produkttyp: Näherungssonden
Zahlung: T/T, Western Union
Gewicht: 323g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Bently Nevada 330101-00-20-05-02-CN wurde für anspruchsvolle Schutzsysteme industrieller Maschinen entwickelt und ist ein hochpräziser 3300 XL 8-mm-Näherungssensor mit einem Gehäuse mit 3/8-24-UNF-Gewinde, das ohne Armierung ausgeführt ist. Dieser Wirbelstromaufnehmer bildet eine wesentliche Komponente eines berührungslosen Messkreises zur Erfassung von Weg und Schwingungen. Durch die Erzeugung eines hochfrequenten elektromagnetischen Feldes um die Spitze überwacht er präzise die dynamische Position der Zielwelle, die Ölfilmdicke und strukturelle Schwingungen in kritischen rotierenden Maschinen.

Der Sensor ist für den Einsatz unter extremen industriellen Bedingungen ausgelegt und verfügt über eine Spitze aus hochwertigem Polyphenylensulfid (PPS) sowie ein robustes Edelstahlgehäuse. Die elektrische Anbindung erfolgt über ein standardmäßiges Miniatur-Koaxialkabel mit einem ClickLoc-Miniatur-Koaxialstecker, der eine störungsfreie Signalübertragung zum Näherungssender oder Überwachungsmodul gewährleistet.

Merkmale

Austauschbares Design: Vollständig kompatibel mit Sensornetzwerken und Verlängerungskabeln der Bently Nevada 3300 XL 8-mm-Serie.
Sichere Verbindung: Ausgestattet mit dem ClickLoc-Miniatur-Koaxialstecker für stabilen elektrischen Kontakt und Widerstandsfähigkeit gegenüber industriellen Schwingungen.
Korrosionsbeständigkeit: Gefertigt mit einem Gehäuse aus Edelstahl AISI 303/304 und einer PPS-Spitze für den Einsatz in chemisch aggressiven Umgebungen.
Differenzdruckabdichtung: Ein integrierter Viton-O-Ring dichtet den Differenzdruck zwischen Sensorspitze und Sensorgehäuse ab.

Anwendungen

Überwachung von Wellenschwingungen in Dampf- und Gasturbinen
Überwachung der Axialschubposition von Zentrifugalkompressoren
Analyse des dynamischen Rundlaufs von Hochgeschwindigkeits-Industriepumpen
Messung der Rotorexzentrizität von Generatoren und Elektromotoren

Aufschlüsselung der Konfiguration

Optionsparameter	Code	Spezifikationswert
Gewinde- / Armierungstyp	330101	3/8-24-UNF-Gewinde, ohne Armierung
Gewindefreie Länge	00	0,0 Zoll
Gesamtlänge des Gehäuses	20	2,0 Zoll
Gesamtlänge	05	0,5 Meter (1,6 Fuß)
Stecker und Kabel	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
Zulassung	CN	Länderspezifische Zulassungen (China)

Technische Daten

Hersteller	Bently Nevada
Teilenummer / Modell	330101-00-20-05-02-CN
Produktserie	3300 XL 8-mm-Näherungsaufnehmersystem
Material der Sensorspitze	Polyphenylensulfid (PPS)
Material des Sensorgehäuses	Edelstahl AISI 303 oder AISI 304 (SST)
Betriebs- und Lagertemperatur	-51 °C bis +177 °C
Dichtungselement	Viton-O-Ring
Gewicht	0,323 kg
Ursprungsland	Vereinigte Staaten

Installationsrichtlinien

Mechanischer Abstand: Halten Sie einen Mindestabstand in radialer Richtung um die Sensorspitze ein, um Übersprechen oder durch umgebende Metallkomponenten verursachte Seitenlasten zu vermeiden.
Drehmomentgrenzen: Befolgen Sie die Nenn-Drehmomentwerte für 3/8-24-UNF-Gewinde aus Edelstahl, um ein Überdrehen des Gehäuses oder eine Beschädigung der Montagehalterung zu verhindern.
Kabelschutz: Verlegen Sie das Standard-Koaxialkabel durch dafür vorgesehene Leitungen oder Kabeltrassen, um es vor Quetschungen und starken elektromagnetischen Störungen (EMI) zu schützen.

Konformität und Zertifizierungen

CN-Zulassungen: Zertifiziert für länderspezifische explosionsgefährdete Bereiche und industrielle Sicherheitsstandards.

FAQ

Was bedeutet das Suffix „CN“ bei dieser Bently-Nevada-Sonde?

Das Suffix „CN“ steht für länderspezifische Zulassungen und weist darauf hin, dass diese Näherungssonde die für den chinesischen Markt erforderlichen spezifischen Normen für explosionsgefährdete Bereiche und elektrische Sicherheit erfüllt.

Wie lang ist das Kabel des Modells 330101-00-20-05-02-CN genau?

Der Code „05“ in der Teilenummer gibt eine Gesamtkabellänge von 0,5 Metern (etwa 1,6 Fuß) mit einem standardmäßigen unarmierten Koaxialkabel an.

Wird die Sonde vor dem Versand einer Druckprüfung unterzogen?

Nein. Obwohl 3300-XL-Sonden mit einer Viton-O-Ring-Dichtung ausgestattet sind, um Druckverluste zwischen Spitze und Gehäuse zu verhindern, werden sie vor dem regulären Versand keiner Druckprüfung unterzogen. Für die Überprüfung von Hochdrucksystemen wenden Sie sich an den kundenspezifischen Konstruktionsservice.

Aus welchem Material besteht die Sondenspitze?

Die Sondenspitze besteht aus Polyphenylensulfid (PPS), das eine ausgezeichnete thermische Stabilität sowie Beständigkeit gegenüber Chemikalien und industriellen Flüssigkeiten bietet.
