Beschreibung

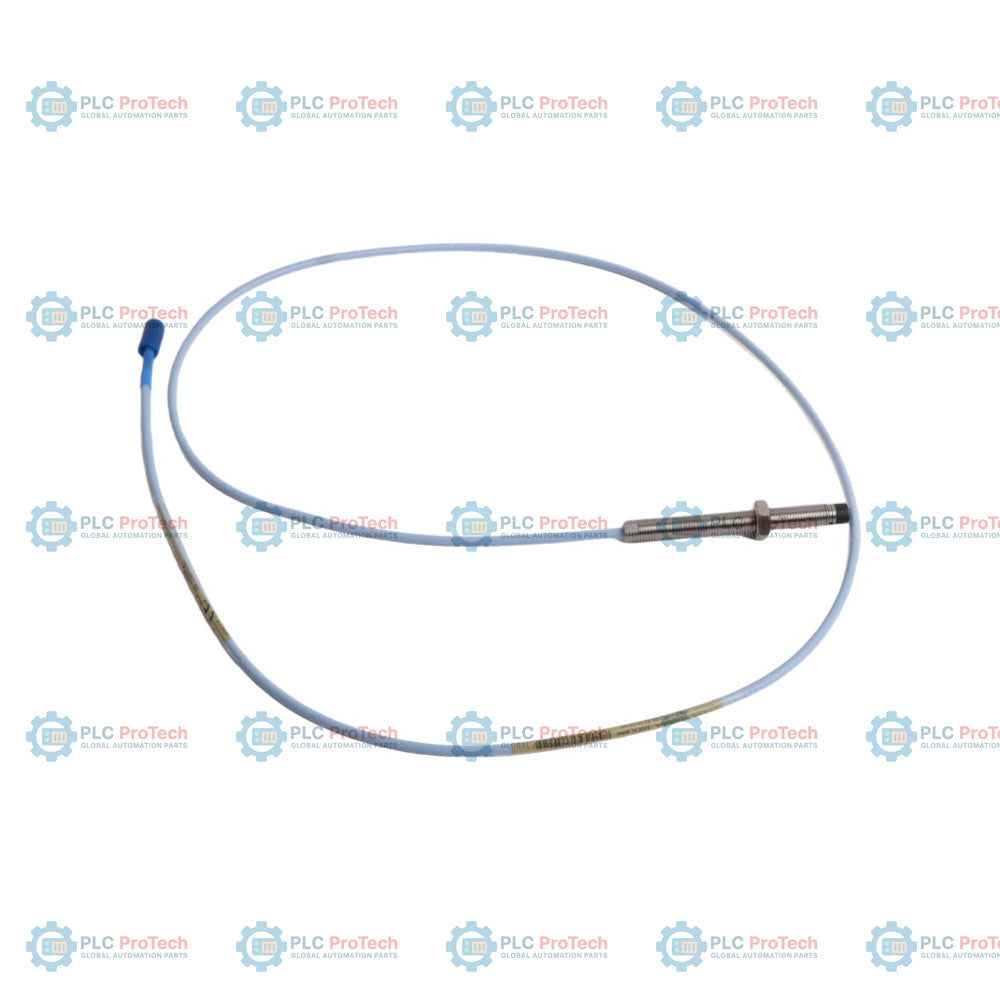

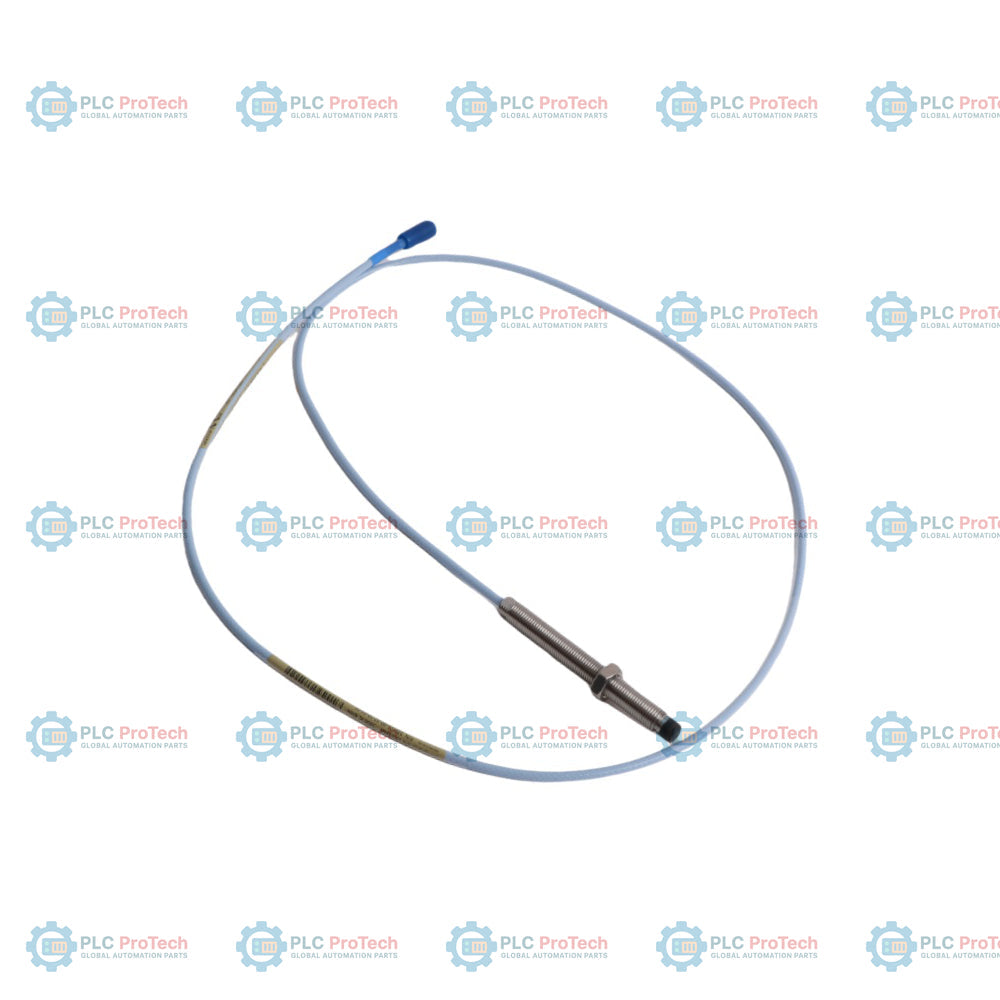

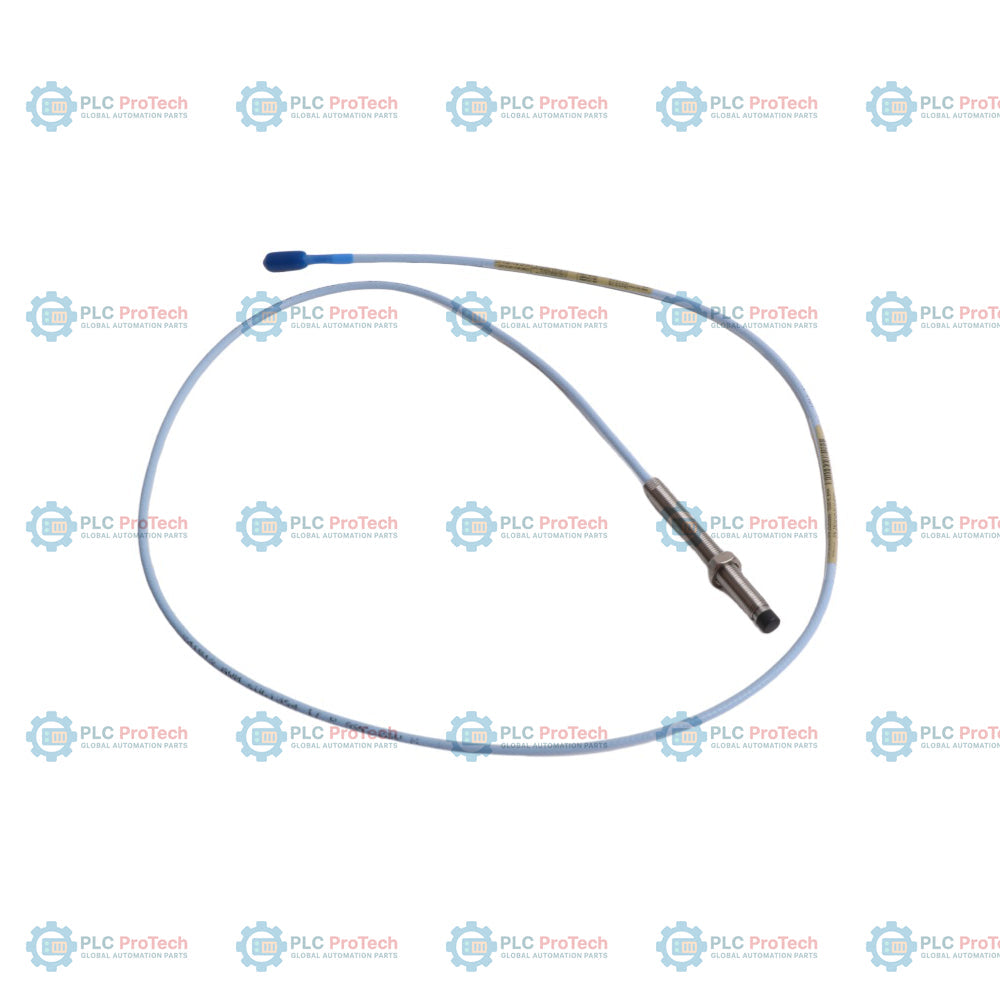

Die für berührungslose Messungen von Wellenvibrationen und Verschiebungen konzipierte Bently Nevada 330101-00-20-15-02-05 ist eine hochpräzise 8-mm-Wirbelstromsonde aus der 3300-XL-Wandlerreihe. Dieses Modell verfügt über ein Gehäuse mit 3/8-24-UNF-Gewinde und einer gewindelosen Länge von 0,0 Zoll (0 mm), eine Gesamtlänge des Gehäuses von 2,0 Zoll (51 mm), ein 1,5 m (4,9 Fuß) langes Standardkabel mit miniaturisiertem koaxialem ClickLoc-Steckverbinder sowie CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche. Durch das standardmäßige unarmierte Koaxialkabel mit einer Länge von 1,5 m schließt diese Konfiguration die Lücke zwischen herkömmlichen 1,0-m- und 2,0-m-Systemen, optimiert die Kabelführung in Lagergehäusen und vermeidet gleichzeitig übermäßigen Kabelüberschuss.

Die Sonde arbeitet nach dem Wirbelstromprinzip, um den Abstand (Spalt) zwischen der Sondenspitze und einem leitfähigen Ziel, beispielsweise einer Maschinenwelle, zu messen. In Kombination mit einem 3300 XL Proximitor-Sensor und einem kompatiblen Verlängerungskabel liefert das System eine lineare, zum Spalt proportionale Spannungsausgabe. Dieses Ausgangssignal wird direkt an Maschinenschutzsysteme wie das Bently Nevada 3500 geleitet und ermöglicht die Echtzeitüberwachung von Vibrationen, die Messung der axialen Position sowie die Erfassung der Drehzahl über einen Drehzahlaufnehmer. Die Konstruktion ist für den Einsatz unter rauen Industriebedingungen ausgelegt und bietet eine hohe Beständigkeit gegenüber chemischer Verunreinigung und thermischer Alterung, wie sie in Maschinengehäusen häufig vorkommen.

Merkmale

• Wirbelstromsonde mit einem Spitzendurchmesser von 8 mm, optimiert für den Standard-Wegmessbereich und eine hohe Auflösung.
• Vollständig integriertes Gehäuse mit 3/8-24-UNF-Gewinde, ohne Schutzarmierung ausgeführt, ideal für die interne Montage oder die Verlegung in Schutzrohren.
• Der miniaturisierte koaxiale ClickLoc-Steckverbinder sorgt für eine sichere, vibrationsfeste Verbindung mit geringem Signalverlust.
• Die Standardkabelisolierung bietet eine hervorragende thermische Stabilität und Beständigkeit gegenüber Schmierölen.
• Mit der Option -05 zugelassen, die CSA-, ATEX- und IECEx-Zertifizierungen für den sicheren Einsatz in explosionsgefährdeten Bereichen umfasst.
• Direkt kompatibel mit dem 3300 XL Proximitor-Sensor und Standard-Verlängerungskabeln.

Anwendungen

Diese Wirbelstromsonde wird typischerweise in Schwerindustrieumgebungen eingesetzt, um rotierende Maschinen zu schützen. Zu den wichtigsten Anwendungen gehören:

• Überwachung von Wellenvibrationen und axialer Position an Dampf- und Gasturbinen.
• Messung der Rotorverschiebung und des Axialschubs von Kompressoren und Pumpen.
• Messung von Radialschwingungen und Drehzahl (Keyphasor) an schnelllaufenden Industriemaschinen.
• Dauerhafte Installationen in Generatorgehäusen, Getrieben und großen Elektromotoren.

Bestellinformationen

Technische Daten

Installationsrichtlinien

Um eine optimale Systemleistung sicherzustellen und vorzeitige Ausfälle zu vermeiden, befolgen Sie die Standardverfahren zur Installation von Maschinenüberwachungssystemen:

• Montieren Sie die Sonde mit dem passenden Sondenabstand gemäß den Systemkalibrierungsrichtlinien, typischerweise 1,27 mm (50 mil) für Standardanwendungen.
• Vermeiden Sie ein übermäßiges Anziehen des Sondenkörpers in der Montagehalterung, um eine Beschädigung des Gewindes zu verhindern.
• Verlegen Sie das standardmäßige unarmierte Sondenkabel unter Verwendung geeigneter Praktiken für Abschirmung, Erdung und Kabelführung. Verwenden Sie Schutzrohre, wenn äußere mechanische Gefahren bestehen.
• Stellen Sie sicher, dass der ClickLoc-Koaxialstecker sauber und trocken ist. Vermeiden Sie scharfe Kabelbiegungen und halten Sie den für das 3300 XL-System angegebenen Mindestbiegeradius ein.

Konformität und Zertifizierungen

Diese Sondenkonfiguration erfüllt die wichtigsten Sicherheitsnormen für explosionsgefährdete Bereiche. Die im Rahmen der Option -05 geltenden Zertifizierungen umfassen:

• CSA-zertifiziert für explosionsgefährdete Bereiche
• ATEX-zertifiziert für explosionsgefährdete Atmosphären (Zone 0, Zone 1, Zone 2)
• IECEx-zertifiziert für globale Sicherheitskonformität
