Beschreibung

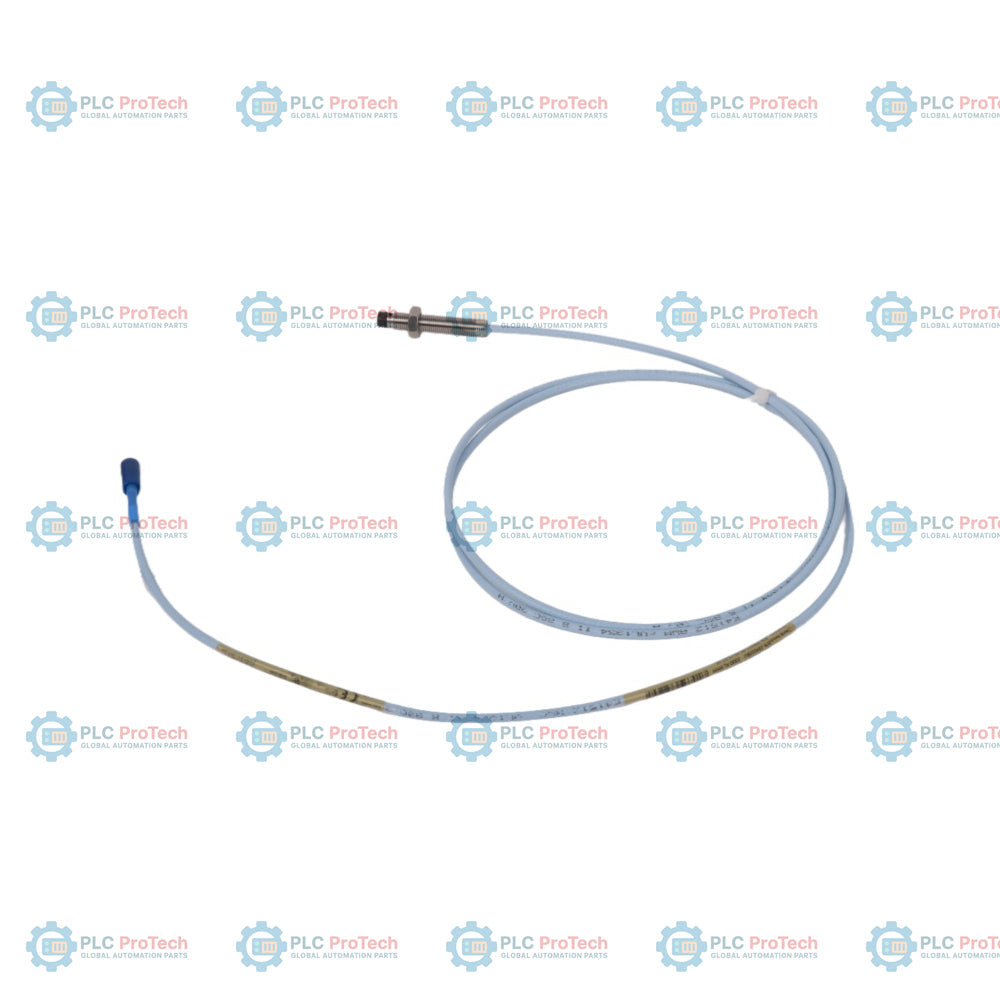

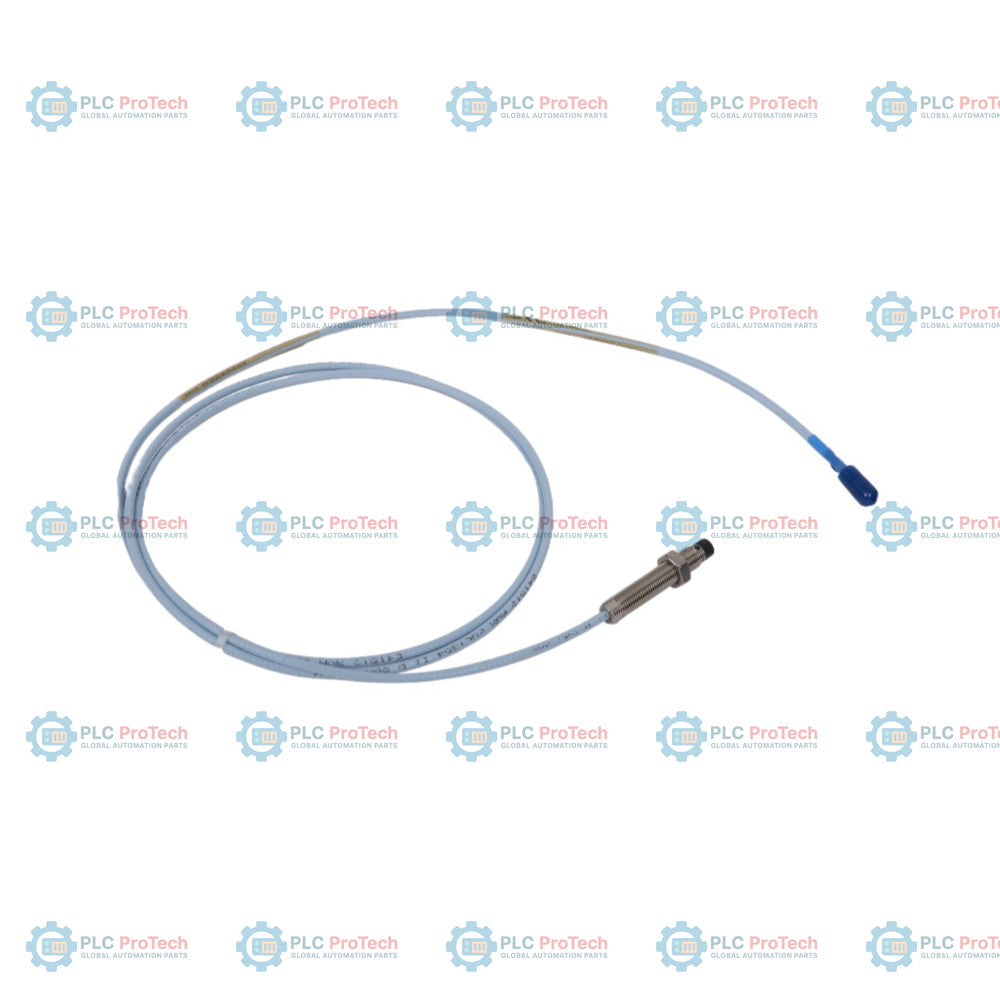

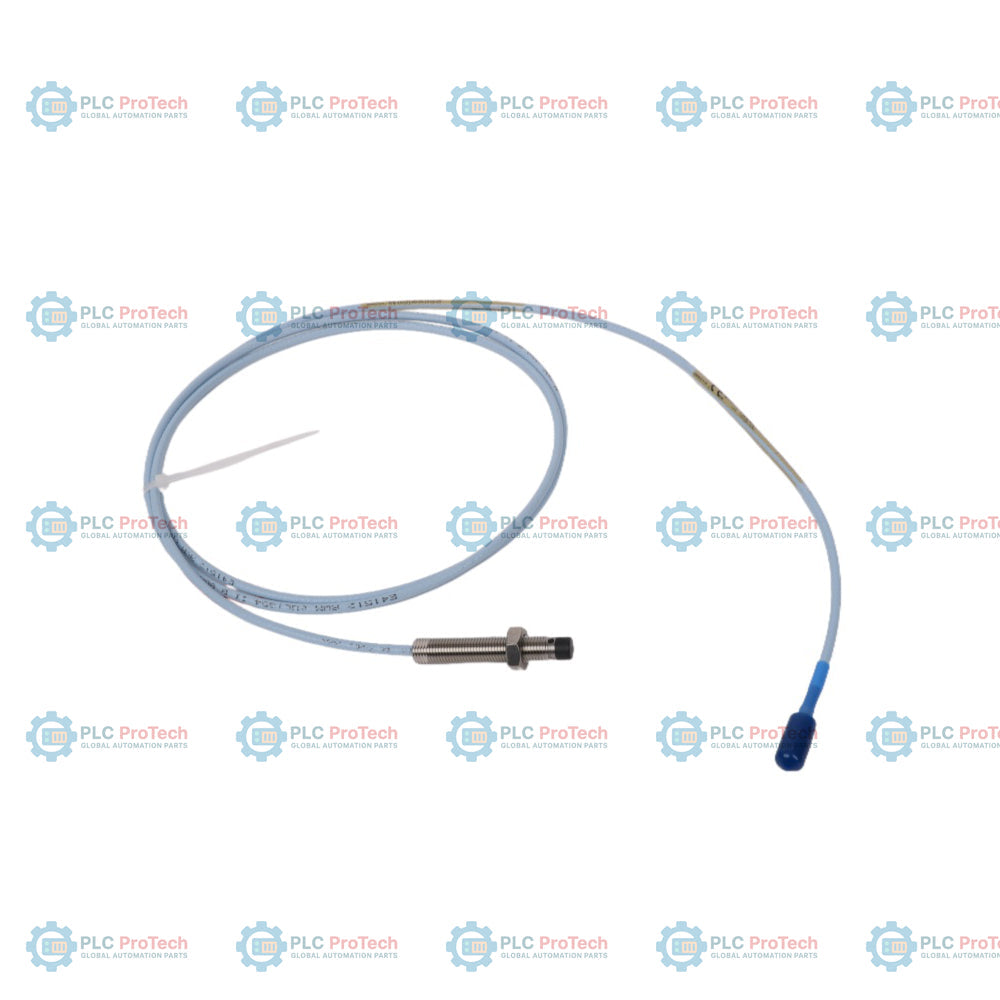

Die Bently Nevada 330101-00-20-15-12-05 ist eine leistungsstarke 8-mm-Näherungssonde mit einem unarmierten Gehäuse mit 3/8-24-UNF-Gewinde, einer gewindefreien Länge von 0,0 Zoll (0 mm) und einer Gesamtlänge des Gehäuses von 2,0 Zoll (51 mm). Diese spezifische Variante verfügt über ein 1,5 Meter (4,9 Fuß) langes FluidLoc-Kabel mit einer Gesamtlänge von 1,5 Metern, das mit einem koaxialen ClickLoc-Miniaturstecker abgeschlossen ist, und besitzt CSA-, ATEX- und IECEx-Zulassungen für Umgebungen mit explosionsgefährdeten Bereichen. Die FluidLoc-Kabeloption wurde entwickelt, um das Austreten von Öl oder Prozessflüssigkeiten entlang des Kabelkerns zu verhindern, und macht diese Ausführung ideal für druckbeaufschlagte Lagergehäuse und nasse Umgebungen, in denen Standardkabel eine Ölmigration verursachen könnten. Die Sonde arbeitet nach dem Wirbelstromprinzip und liefert zuverlässige berührungslose Messungen der Wellenschwingung und der dynamischen Verschiebung in Überwachungssystemen für rotierende Maschinen.

Als Bestandteil des 3300 XL 8-mm-Näherungswandlersystems ist diese Sonde vollständig mit standardmäßigen 3300-XL-Verlängerungskabeln und 330180-Proximitor-Sensoren kompatibel. Die robuste, unarmierte Konstruktion verfügt über eine hermetisch abgedichtete Spitze aus Polyphenylensulfid (PPS) und einen Edelstahlkörper. Dies gewährleistet eine ausgezeichnete Haltbarkeit und Messstabilität bei kontinuierlicher Einwirkung extremer Industrieumgebungen, Maschinenschwingungen und chemischer Stoffe.

Merkmale

• Näherungssonde mit 8-mm-Spitzendurchmesser, optimiert für berührungslose Wirbelstrommessungen von Verschiebung und Schwingung
• Das spezielle FluidLoc-Kabeldesign verhindert, dass Öl und Prozessflüssigkeiten durch den inneren Kabelkern austreten oder wandern
• Unarmierter Sondenkörper aus Edelstahl mit standardmäßigen 3/8-24-UNF-Gewinden
• Vollständig mit Gewinde versehene Gehäuseausführung mit einer gewindefreien Länge von 0,0 Zoll (0 mm) und einer Gesamtlänge des Gehäuses von 2,0 Zoll (51 mm)
• Integriertes 1,5-Meter-Kabel (4,9 ft), abgeschlossen mit einem vergoldeten koaxialen ClickLoc-Miniaturstecker
• Für explosionsgefährdete Bereiche zertifiziert, mit CSA-, ATEX- und IECEx-Zulassungen für eigensichere und nicht zündfähige Umgebungen
• Hermetisch abgedichtete PPS-Spitze, beständig gegen aggressive Schmierstoffe, Chemikalieneinwirkung und hohe Temperaturen

Anwendungen

• Überwachung der Rotorauslenkung und der dynamischen Wellenschwingung von Dampf- und Gasturbinen
• Erfassung der Wellenbewegung von Zentrifugalkompressoren und Hochdruckpumpen
• Schutz kritischer rotierender Maschinen in Anlagen der Öl- und Gasindustrie, Erdölverarbeitung und Stromerzeugung
• Überwachung der Verschiebung des Lagergehäuses und der axialen Wellenposition
• Druckbeaufschlagte oder nasse Maschinengehäuse, die eine Flüssigkeitssperre entlang der Messwertaufnehmerverkabelung erfordern

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Mechanische Montage: Schrauben Sie die Sonde mit dem Standardgewinde 3/8-24 UNF direkt in das Lagergehäuse oder die Montagehalterung. Stellen Sie sicher, dass die Sonde mit dem geeigneten physischen Abstand montiert wird, typischerweise kalibriert auf 1,27 mm (50 mil), was dem Mittelpunkt des linearen Bereichs (Ausgang -10 Vdc) entspricht.
• Gewindeeingriff: Überschreiten Sie bei der Installation nicht den maximalen Gewindeeingriff von 0,563 Zoll (14,3 mm), um ein Verklemmen des Gewindes oder mechanische Belastungen am Sondenkörper zu verhindern.
• Kabelführung: Verlegen Sie das integrierte FluidLoc-Kabel sorgfältig und halten Sie die Biegeradien über den empfohlenen Mindestwerten. Vermeiden Sie eine parallele Verlegung zu Hochspannungsleitungen, um mögliche elektromagnetische Störungen zu minimieren.
• Schirmung und Erdung: Schließen Sie die koaxiale ClickLoc-Schnittstelle sicher an. Erdung und Schirmung müssen den Standard-Installationszeichnungen von Bently Nevada sowie den lokalen Richtlinien für die industrielle Automatisierung entsprechen.

Konformität und Zertifizierungen

• Einstufungen für explosionsgefährdete Bereiche: ATEX-, IECEx- und CSA-zertifiziert
• Eigensicher (Ex ia): Klasse I, Zone 0, AEx/Ex ia IIC T5...T1 Ga; Klasse I, Div. 1, Gruppen A, B, C, D
• Nicht entzündlich / nicht funkenbildend (Ex nA/ec): Klasse I, Zone 2, AEx/Ex nA IIC T5...T1 Gc; Klasse I, Div. 2, Gruppen A, B, C, D
• Umgebungsabdichtung: Die Spitze ist hermetisch abgedichtet, um Flüssigkeiten und Gase unter hohem Druck an der Montagefläche standzuhalten.
