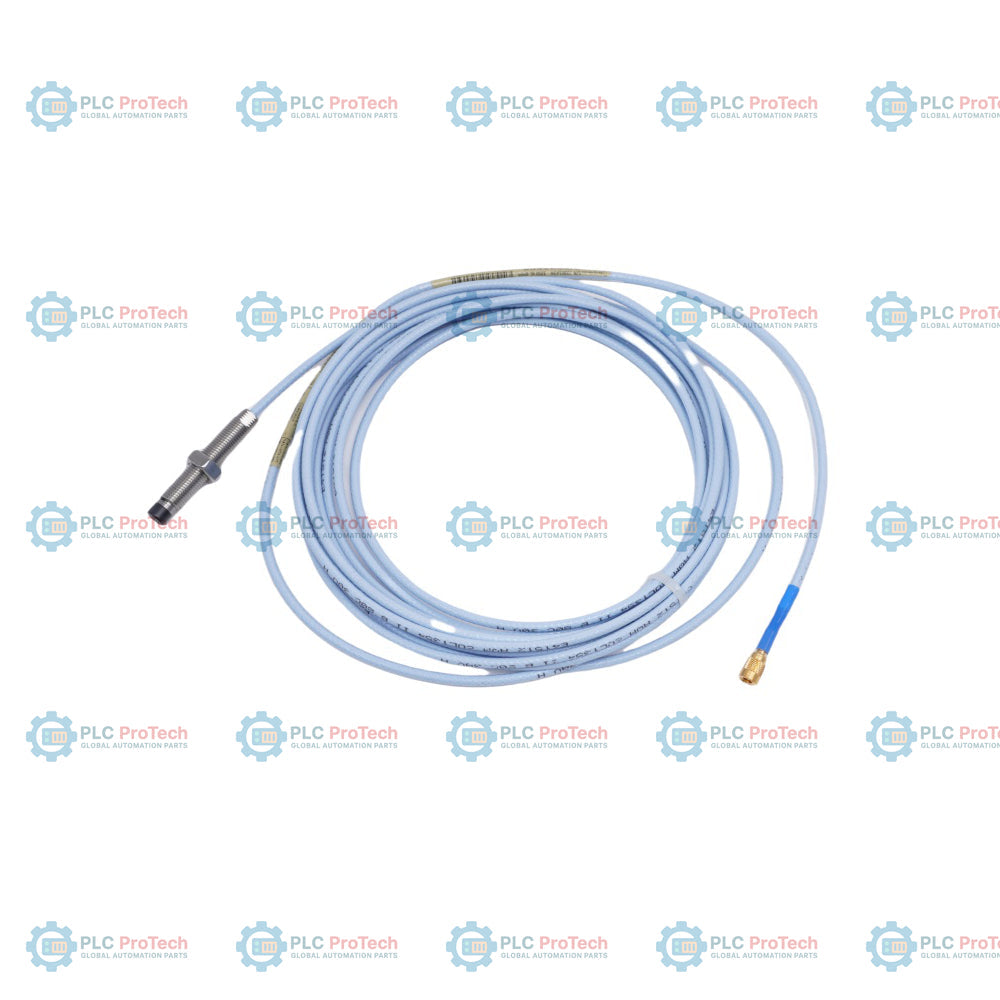

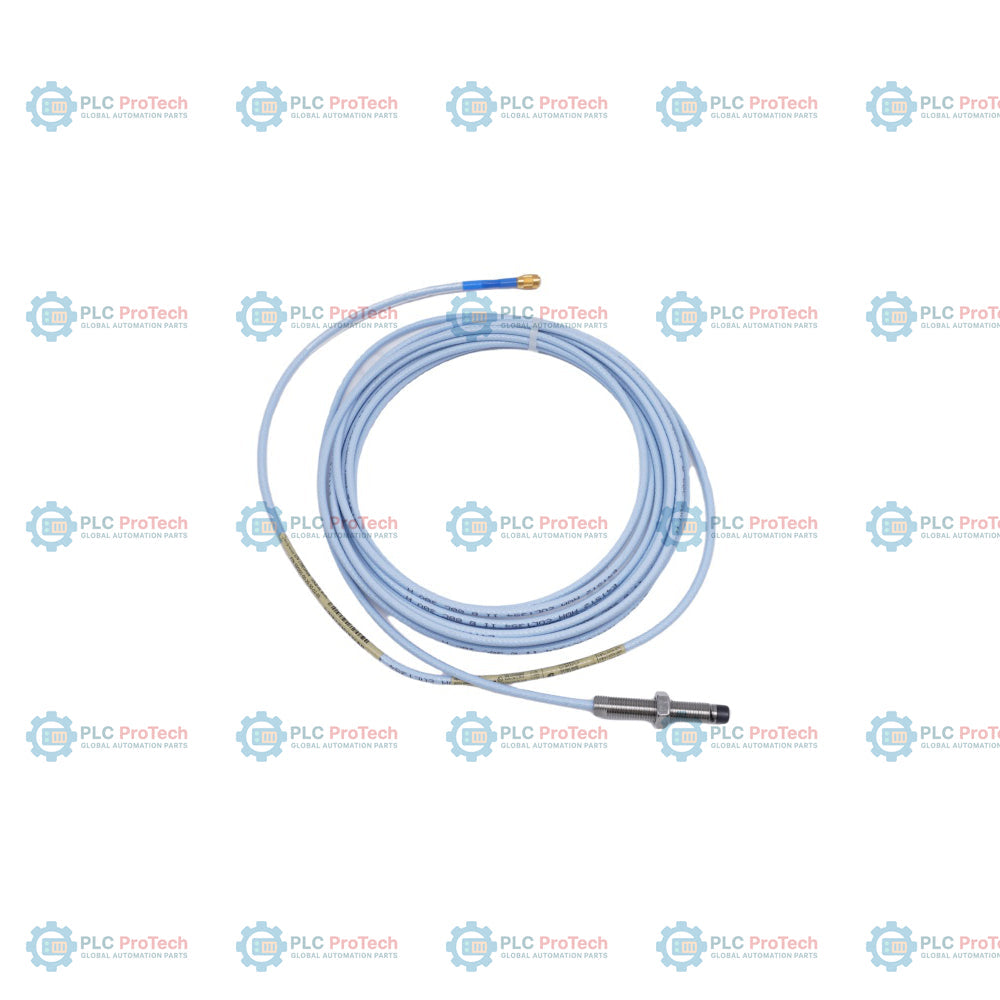

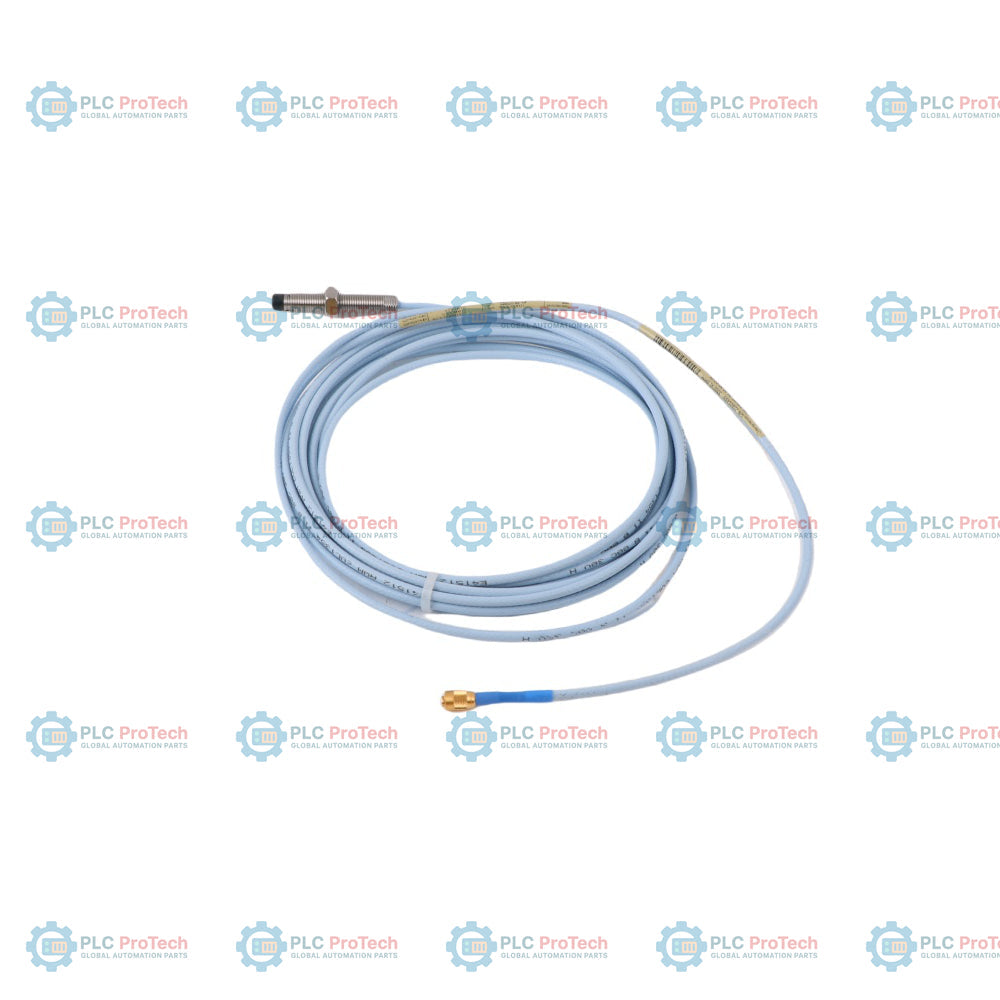

Die Bently Nevada 330101-00-20-50-02-05 ist eine hochpräzise 8-mm-Näherungssonde aus dem 3300 XL 8-mm-Näherungsmesssystem. Dieser berührungslose Sensor wurde speziell zur Messung von Wellenschwingungen, axialer Position und Rotorverschiebung an kritischen rotierenden Maschinen entwickelt. Mithilfe der Wirbelstromtechnologie wandelt er den physikalischen Abstand zwischen der Sondenspitze und der Zielwelle in ein elektrisches Signal um und ermöglicht so die Echtzeit-Zustandsüberwachung und den Maschinenschutz in Dampfturbinen, Gasturbinen, Kompressoren und Hochdruckpumpen.
Diese spezielle Konfiguration verfügt über ein 3/8-24 UNF-Gewinde am Gehäuse ohne Armierung und ermöglicht dadurch eine robuste Montage in industriellen Installationen mit begrenztem Platzangebot. Die Sonde wurde mit keiner gewindelosen Länge (0,0 Zoll) und einer Gehäusegesamtlänge von 2,0 Zoll entwickelt und ist für maximale Montageflexibilität vollständig mit Gewinde versehen. Mit einer Gesamtkabellänge von 5,0 m an einem standardmäßigen Koaxialkabel wird diese Sonde direkt mit einem 5-Meter-Proximitor-Sensor (z. B. der Serie 330180) verbunden, ohne dass ein Zwischen-Verlängerungskabel erforderlich ist. Sie ist mit einem Miniatur-Koaxialsteckverbinder ClickLoc ausgestattet und verfügt über CSA-, ATEX- und IECEx-Zulassungen für den sicheren Betrieb in explosionsgefährdeten Umgebungen.
| Optionssegment | Code für diese SKU | Beschreibung / Bedeutung |
|---|---|---|
| Basismodell | 330101 | 3300 XL 8-mm-Sonde, 3/8-24-UNF-Gewinde, ohne Armierung |
| A – Option für die ungeschnittene Länge | 00 | 0,0 Zoll ungeschnittene Länge (vollständig mit Gewinde versehenes Gehäuse) |
| B – Option für die Gehäusegesamtlänge | 20 | 2,0 Zoll Gehäusegesamtlänge |
| C – Option für die Gesamtlänge | 50 | 5,0 Meter (16,4 Fuß) |
| D – Option für Steckverbinder und Kabel | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 05 | CSA-, ATEX-, IECEx-Zulassungen (explosionsgefährdeter Bereich) |
| Parameter | Spezifikation |
|---|---|
| Hersteller | Bently Nevada |
| Modellnummer | 330101-00-20-50-02-05 |
| Systemkompatibilität | 3300 XL 8-mm-Näherungswandlersystem; Proximitor der Serie 330180; 3500-Rack |
| Durchmesser der Sondenspitze | 8 mm |
| Funktionsprinzip | Wirbelstrom |
| Messart | Weg / Näherung |
| Nennwiderstand der Sonde | 8,73 Ohm +/- 0,50 Ohm (vom Innenleiter zum Außenleiter) |
| Gewindespezifikation | 3/8-24 UNF-2A |
| Ungeschnittene Länge | 0,0 Zoll (0,0 mm) |
| Gehäuselänge | 2,0 Zoll (50,8 mm) |
| Gesamtlänge der Sonde | 5,0 Meter (16,4 Fuß) |
| Kabeltyp | Standard-Koaxialkabel |
| Steckverbindertyp | Miniatur-Koaxialbuchse ClickLoc |
| Betriebstemperatur (Sonde) | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Leistung bei relativer Luftfeuchtigkeit | Weniger als 3 % Änderung des durchschnittlichen Skalierungsfaktors (ASF) bei 93 % Luftfeuchtigkeit (gemäß IEC 68-2-3 bis zu 56 Tage) |
| Druckabdichtung | Viton-O-Ring, ausgelegt für den Differenzdruck zwischen Spitze und Gehäuse |
| Abmessungen | 45 mm x 95 mm x 95 mm (H x B x T) |
| Gewicht | 0,14 kg |
Stellen Sie sicher, dass die Näherungssonde 330101 mit dem geeigneten physikalischen Abstand zwischen der Zielwelle und der Sondenspitze installiert wird, wie in Ihrer Kalibrierdokumentation angegeben (typischerweise 1,27 mm oder 50 mils für ein Standard-Kalibrierziel aus Stahl 4140). Befestigen Sie das Sondengehäuse sicher im Maschinengehäuse oder in der Montagehalterung. Verlegen Sie das 5,0-Meter-Kabel mit geeigneten Biegeradien und schützen Sie es vor scheuerndem Kontakt. Der ClickLoc-Steckverbinder sollte handfest angezogen werden, um Beschädigungen zu vermeiden. Setzen Sie geeignete Abschirmungs- und Erdungsmaßnahmen um, um elektrische Störungen im Signalweg der Schwingungsüberwachung zu vermeiden.
Die Sonde 330101-00-20-50-02-05 ist gemäß Option 05 für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Dazu gehören wichtige Zulassungen von CSA, ATEX und IECEx, die bei einem Anschluss gemäß der Bently-Nevada-Zeichnung 141092 oder 140979 mit übereinstimmenden Entity-Parametern die Installation in eigensicheren Bereichen (Zone 0/Klasse I, Div. 1) und nicht zündfähigen Bereichen (Zone 2/Klasse I, Div. 2) ermöglichen.
