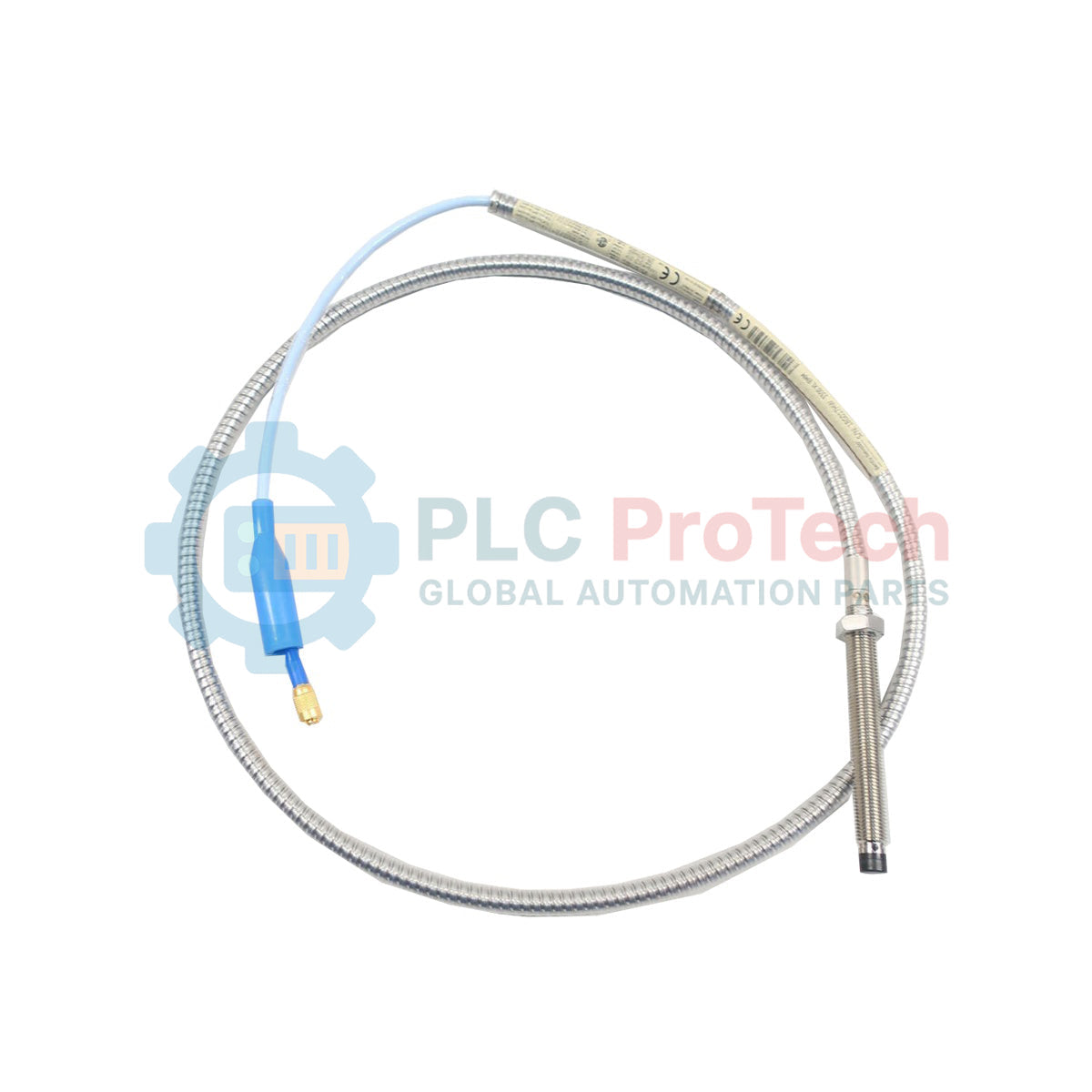

Bently Nevada 330101-00-22-05-02-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Für hochpräzise berührungslose dynamische Weg- und Schwingungsmessungen entwickelt, fungiert der Bently Nevada 330101-00-22-05-02-CN als zentrale Wandlerkomponente in kritischen Maschinenschutzsystemen. Diese Näherungssonde der Serie 3300 XL 8 mm ist für den Betrieb unter anspruchsvollen Bedingungen ausgelegt und wandelt in Verbindung mit einem kompatiblen Proximitor-Sensor physische Wellenbewegungen in saubere elektrische Signale um. Sie verfügt über ein gewindeloses Gehäuse mit einer Gesamtlänge von 2,2 Zoll und ist mit einem 0,5-Meter-Kabel sowie einem robusten ClickLoc-Koaxialsteckverbinder in Miniaturausführung ausgestattet. Diese Konfiguration eignet sich ideal für die Überwachung von Flüssigkeitsfilmlagern in Turbomaschinenumgebungen mit hohen Vibrationen, die eine zertifizierte Konformität gemäß lokalen Zulassungsstandards erfordern.

Merkmale

• Koaxialanschluss ClickLoc: Verwendet einen koaxialen Miniatursteckverbinder ClickLoc, um versehentliches Trennen während thermischer Zyklen und bei hochfrequenten Vibrationen zu verhindern.
• Robuste Gehäusekonstruktion: Verfügt über ein robustes Edelstahlgehäuse mit spezieller innerer Vergussmasse zum Schutz vor Feuchtigkeit, Öl und aggressiven Chemikalien.
• Präzise Temperaturstabilität: Hält die Ausgangsdrift über den üblichen Betriebstemperaturen hinweg minimal und gewährleistet zuverlässige Spaltmessungen.
• Austauschbares Design: Vollständig kompatibel mit standardmäßigen 3300 XL 8-mm-Verlängerungskabeln und Proximitor-Systemen.
• CN-zertifiziert: Konformitätsbewertet für bestimmte regionale Gefahrenbereiche und strenge Umweltschutzstandards.

Anwendungen

• Überwachung der dynamischen Schwingung und Position von Dampf- und Gasturbinenwellen.
• Überwachung der Wellenmittellinie und der Rotorposition von Wasserkraftgeneratoren.
• Analyse der dynamischen radialen Auslenkung von Zentrifugalkompressoren.
• Dynamische Positionierung des Wellenaxialschubs bei Schwerlast-Industriegetrieben.
• Überprüfung des Lagerspalts von Hochgeschwindigkeitspumpen und -gebläsen mit Flüssigkeitsfilm.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Alternative Modelle und Kompatibilität

Die gesamte physische Länge Ihres Messaufnehmersystems muss immer mit dem Kalibriersystem des Proximitor-Sensors übereinstimmen. Da dieses Modell eine Sondenlänge von 0.5 Metern aufweist, ist es ausschließlich für die Kombination mit einem 4.5-Meter-Verlängerungskabel (als vollständiges 5.0-Meter-System) oder einem 8.5-Meter-Verlängerungskabel (als vollständiges 9.0-Meter-System) ausgelegt. Die Kombination inkompatibler Sonden- und Kabellängen verschiebt die elektrische Resonanz des Systems und führt zu erheblichen Fehlern des linearen Skalierungsfaktors (Abweichung vom nominalen Skalierungsfaktor von 7.87 V/mm).

Anwendungsfehler und technische Hinweise

Beim Umgang mit Kabeln von Näherungssonden ist Vorsicht geboten, um Knicke zu vermeiden. Der minimale Biegeradius des Koaxialkabels beträgt 25.4 mm (1.0 Zoll). Wird dieser Grenzwert unterschritten, kann der dielektrische Kern gequetscht werden, wodurch sich die Kabelimpedanz verändert und Messfehler entstehen. Stellen Sie sicher, dass die gesamte Länge der Verlängerungskabel ordnungsgemäß in Schutzrohren befestigt ist, um physische Abnutzung und die Aufnahme elektrischer Störungen in Maschinenbereichen mit hoher EMI/RFI-Belastung zu vermeiden.

Tipps für Inbetriebnahme und Verdrahtung

Achten Sie beim Herstellen von Verbindungen mit dem ClickLoc-Koaxialsystem darauf, dass die physischen Anschlüsse vollständig trocken und frei von Verunreinigungen wie Öl oder Kühlmittel sind. Wickeln Sie die Steckverbindung nach dem Zusammenfügen mit einer speziellen Silikon-Schutzmanschette für Steckverbinder ein. Diese Manschette wirkt als Feuchtigkeitsbarriere und isoliert den äußeren Metallschirm von der Maschinenerde, wodurch Erdschleifenstörungen verhindert werden, die dynamische Schwingungsmessungen beeinträchtigen.

Installationsrichtlinien
