Beschreibung

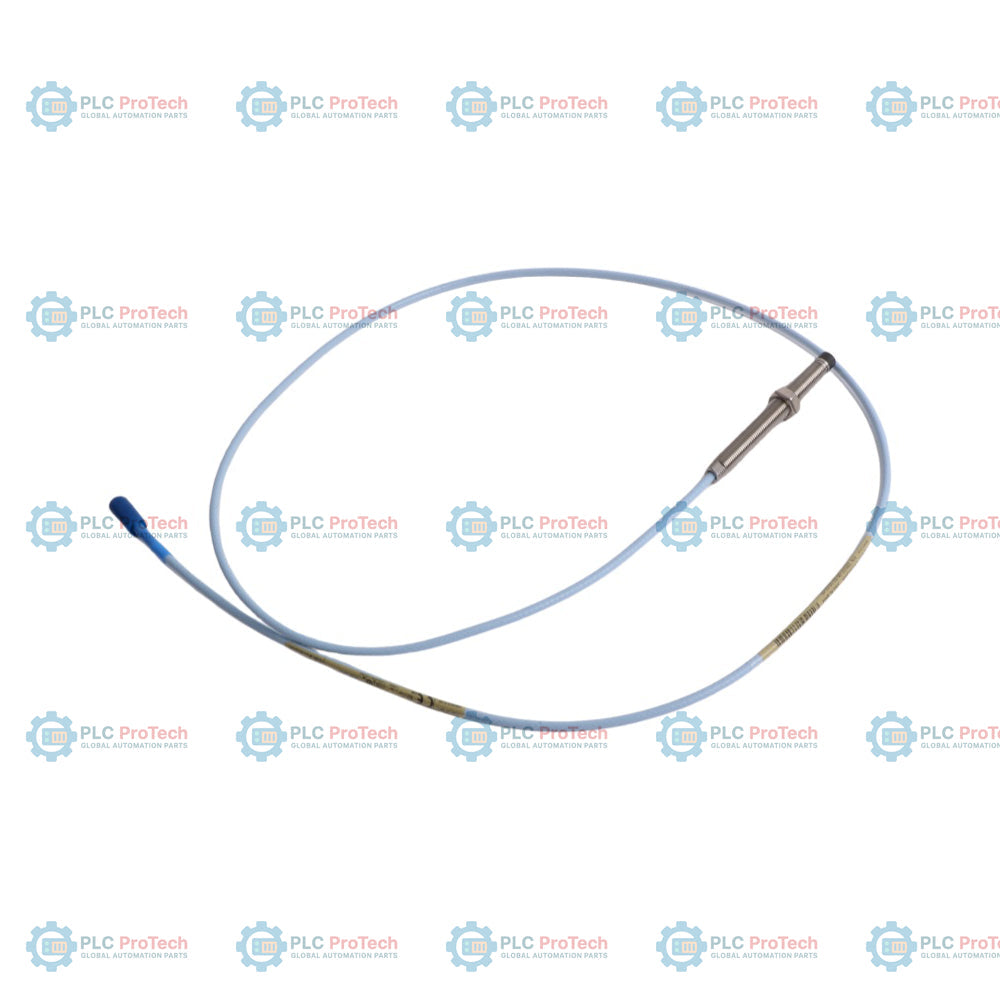

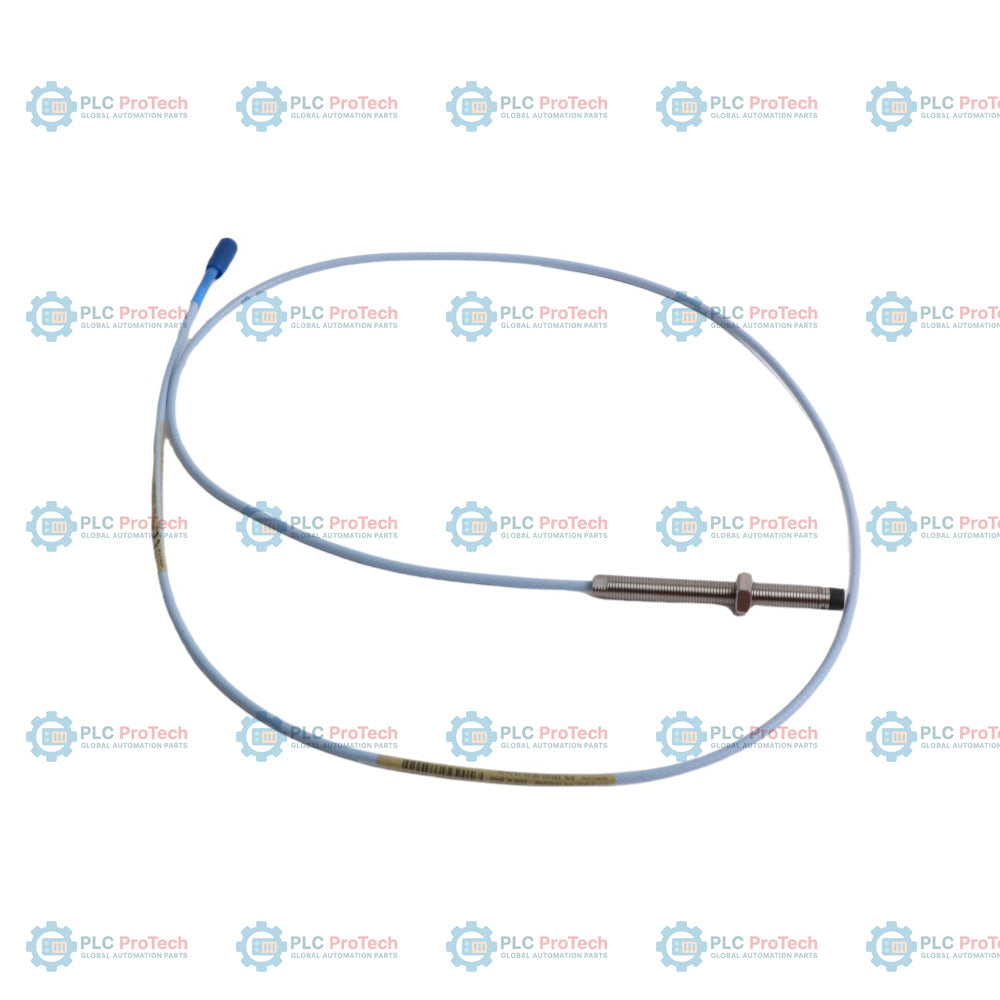

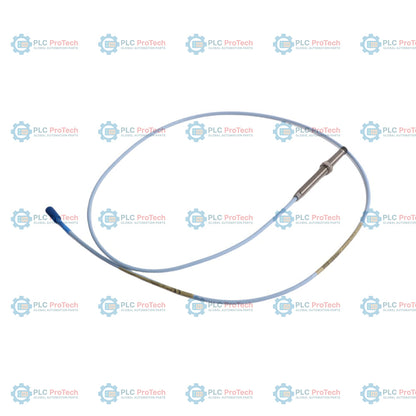

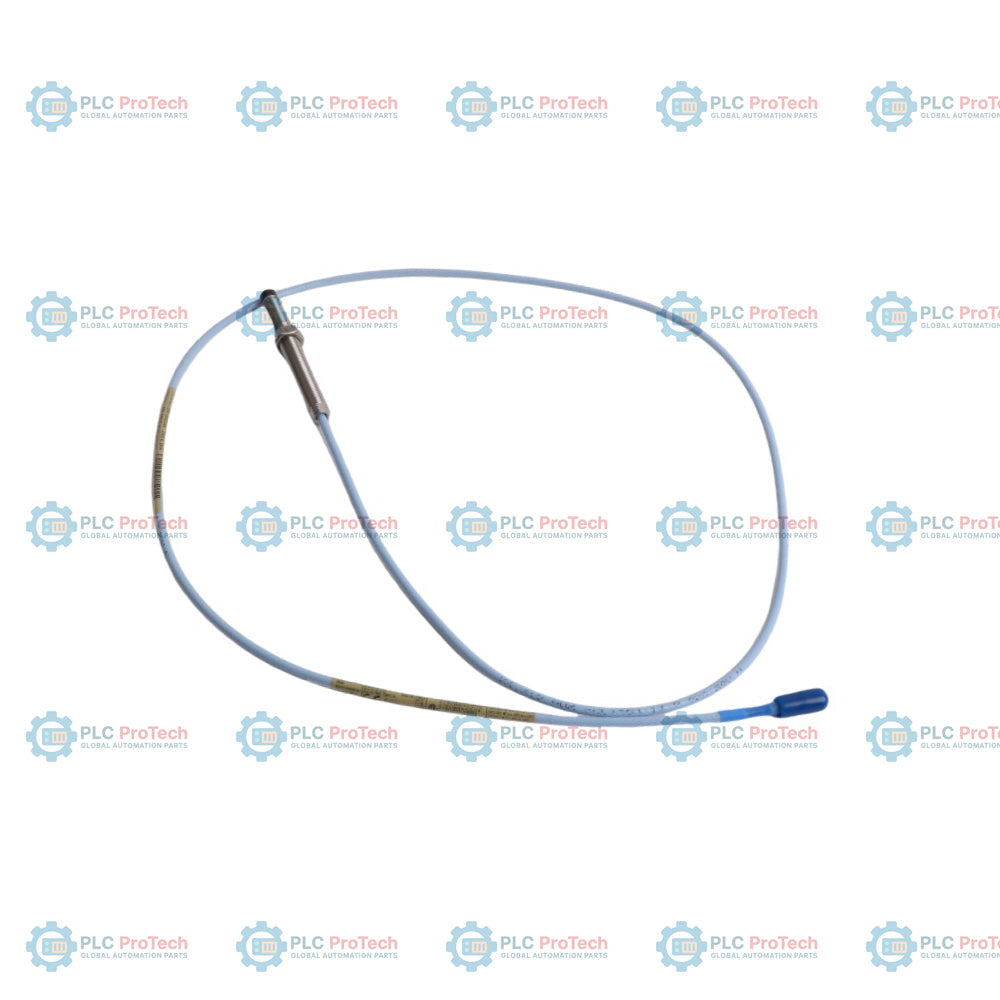

Der Bently Nevada 330101-00-32-05-02-00 ist eine 8-mm-Näherungssonde aus dem 3300 XL 8 mm Proximity Transducer System. Diese spezielle Ausführung verfügt über ein 3/8-24-UNF-Gewinde ohne Armierung und ist für berührungslose Messungen von Schwingungen und Wellenpositionen in kritischen rotierenden Maschinen ausgelegt. Sie ist speziell mit einer gewindelosen Länge von 0,0 Zoll (0 mm) und einer Gehäusegesamtlänge von 3,2 Zoll (81 mm) konfiguriert und verfügt über eine Gesamtlänge von 0,5 Metern (1,6 Fuß), ein Standardkabel, einen koaxialen Miniaturstecker ClickLoc und keine speziellen behördlichen Zulassungen. Sie bietet eine zuverlässige, hochpräzise Lösung für die permanente Maschinenüberwachung an Lagergehäusen oder Turbinengehäusen, wenn keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind.

Als Teil der 3300-XL-Serie arbeitet diese Sonde nach dem Wirbelstromprinzip und liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und dem beobachteten leitfähigen Ziel (typischerweise AISI-4140-Stahl) ist. In Kombination mit einem Sensor der Proximitor-Serie 330180 und einem standardmäßigen Verlängerungskabel arbeitet sie nahtlos innerhalb der 3300-XL-Überwachungskette. Diese berührungslose Näherungssonde bietet einen außergewöhnlichen linearen Messbereich, hohe Genauigkeit und Temperaturstabilität und gewährleistet vollständige Austauschbarkeit mit anderen 3300-XL-Komponenten, ohne dass eine manuelle Kalibrierung am Prüfstand erforderlich ist.

Merkmale

• Sondenspitze mit 8 mm Durchmesser, ausgelegt für hochpräzise Wirbelstrommessungen der Auslenkung.
• Gewindelose Länge von 0,0 Zoll bei einer Gesamtlänge des Gehäuses von 3,2 Zoll für eine präzise Positionierung.
• Gesamte Sondenlänge von 0,5 Metern (1,6 Fuß), optimiert für standardmäßige 3300-XL-Wandlersysteme.
• Der Miniatur-Koaxialstecker ClickLoc ermöglicht eine sichere und zuverlässige Verbindung mit dem Verlängerungskabel.
• Robustes Standardkabel ohne Armierung, geeignet für Standardrohre und die Verlegung an Maschinen.
• Keine Zulassungen für explosionsgefährdete Bereiche erforderlich (Option 00), wodurch standardmäßige industrielle Installationen vereinfacht werden.
• Äußerst robuste Sondenspitze und Edelstahlgehäuse, ausgelegt für anspruchsvolle industrielle Umgebungen.
• Vollständige Abwärtskompatibilität mit 5-mm- und 8-mm-Wandlerkomponenten der 3300-Serie ohne XL.

Anwendungen

• Überwachung von Wellenschwingungen und Wellenpositionen in Dampf- und Gasturbinen.
• Messung der Rotorauslenkung und des Axialschubs in Industriekompressoren.
• Schwingungsanalyse und diagnostische Überwachung von Hochgeschwindigkeitspumpen und Getrieben.
• Schutz kritischer rotierender Maschinen in der Öl- und Gasindustrie, Energieerzeugung und petrochemischen Prozessen.
• Keyphasor-Referenz und Drehzahlmessungen.

Bestellinformationen

Die Näherungssonde 330101-00-32-05-02-00 ist nach der standardmäßigen Bently-Nevada-Bestellvorlage 330101 aufgebaut. Die Aufschlüsselung dieser spezifischen Konfiguration ist unten aufgeführt:

Technische Spezifikationen

Installationsrichtlinien

• Sondenabstand: Montieren Sie die Sonde mit dem geeigneten Abstand (typischerweise 1.27 mm oder 50 mil) entsprechend der Mitte des linearen Bereichs. Überprüfen Sie die Ausgangsspannung mit einem an den Ausgang des Proximitor-Sensors angeschlossenen Voltmeter.
• Gewindeeingriff: Stellen Sie sicher, dass der Gewindeeingriff bei den 3/8-24-UNF-Gewinden 0.563 Zoll (14.3 mm) nicht überschreitet, um ein Verklemmen oder eine Beschädigung des Gewindes zu verhindern.
• Kabelführung: Verlegen Sie das Sondenkabel mit geeigneter Unterstützung und verwenden Sie, wo erforderlich, Kabelkanäle oder Befestigungsschellen. Vermeiden Sie scharfe Biegungen, die den Mindestradius des Koaxialkabels unterschreiten.
• Abschirmung und Erdung: Stellen Sie sicher, dass eine ordnungsgemäße Abschirmung und Erdung gewährleistet ist. Klemmenanschlüsse und der Proximitor-Sensor müssen elektrisch vom Maschinengehäuse isoliert sein, um Erdschleifen zu verhindern.
• Druckumgebung: Stellen Sie sicher, dass Flüssigkeiten und Gase im Falle eines Lecks aufgefangen werden, da die Einwirkung von Temperaturen unter -34 °C (-30 °F) auf die Sonde die Viton-O-Ring-Dichtung beeinträchtigen kann.
