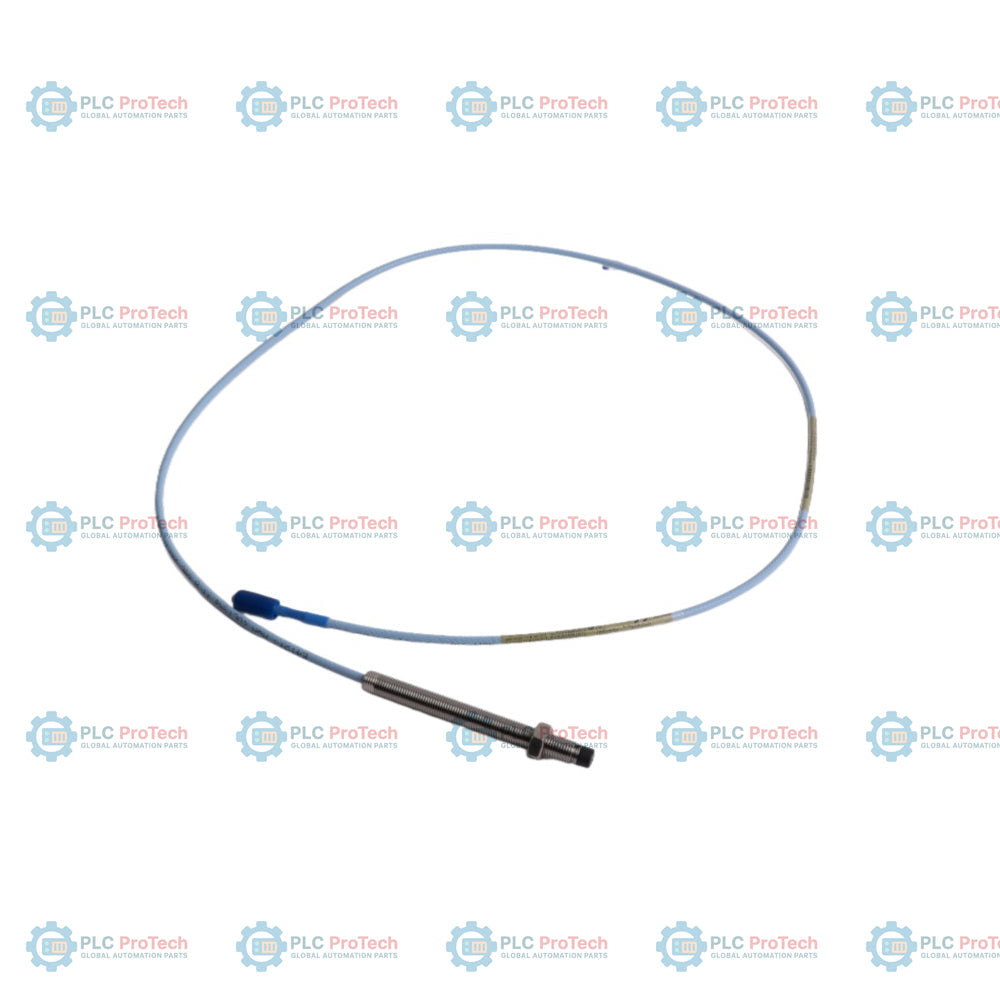

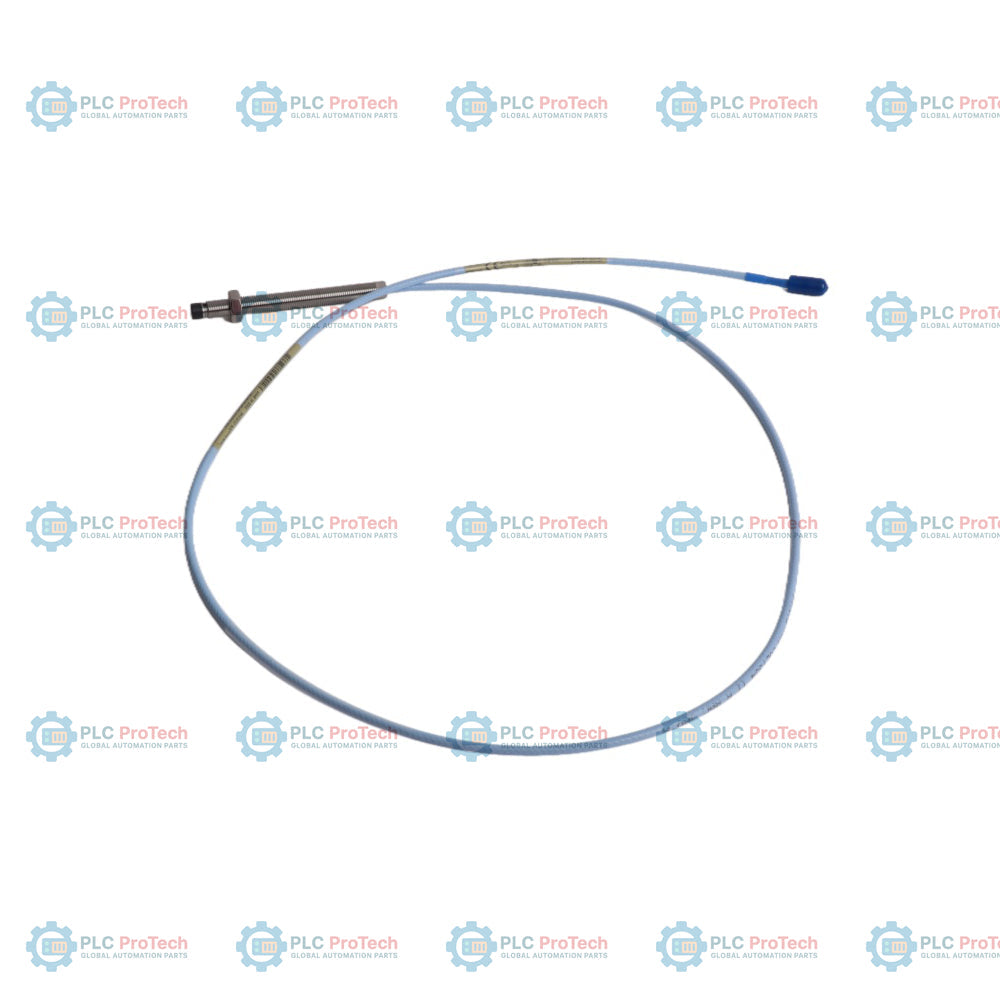

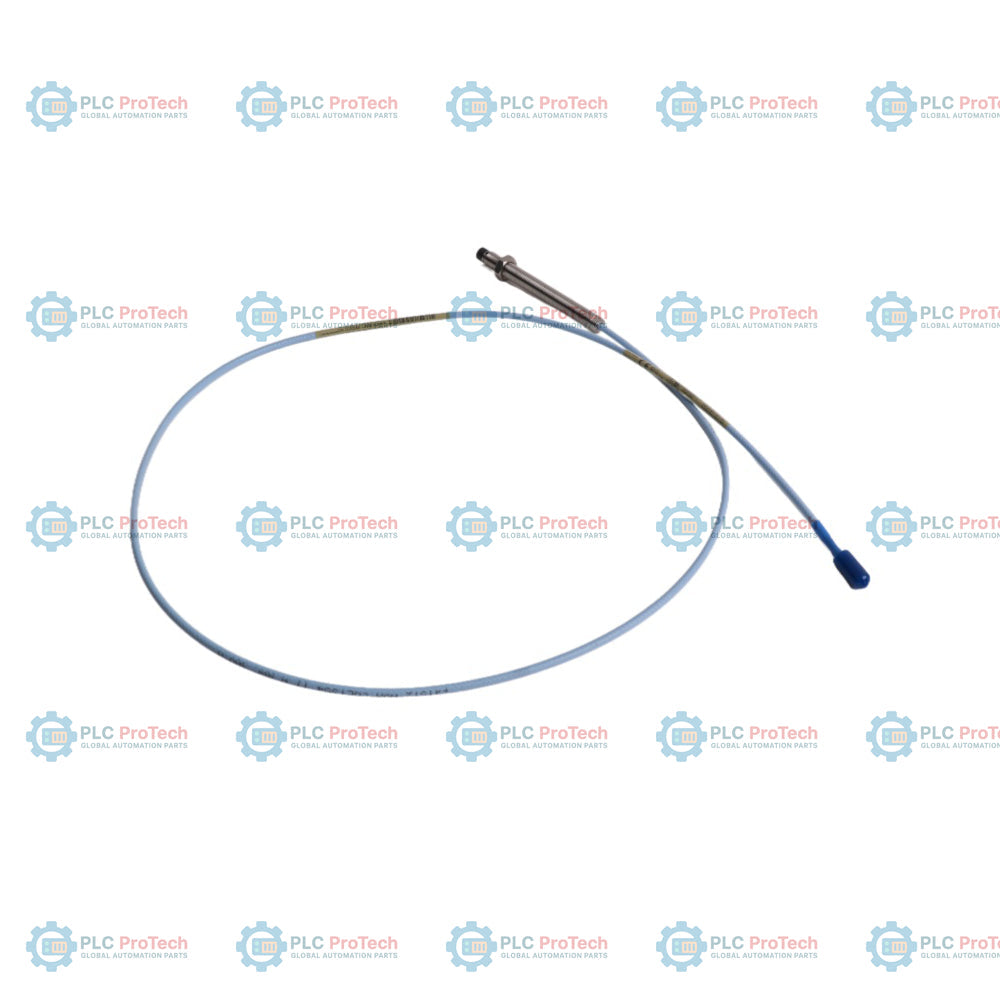

Bently Nevada 330101-00-38-90-02-00 3300 XL 8 mm Näherungssonde

Beschreibung

Die für den hochpräzisen Maschinenschutz entwickelte Standard-Näherungssonde Bently Nevada 330101-00-38-90-02-00 liefert wichtige Rückmeldungen zu Wellenschwingungen und -positionen in rotierenden Maschinen. Sie ist Teil des 3300 XL 8-mm-Näherungsmesssystems und dieser Wirbelstromsensor ist für die berührungslose Auslenkungsmessung ausgelegt. Diese spezifische Konfiguration zeichnet sich durch ihr vollständig mit Gewinde versehenes 3,8-Zoll-Gehäuse (0,0 Zoll gewindelose Länge) und eine verlängerte Gesamtlänge von 9,0 Metern (29,5 Fuß) aus. Durch die Wahl des 9,0-Meter-Kabels wird die Sonde direkt an einen 9-Meter-Proximitor-Sensor geführt, ohne dass ein Zwischen-Verlängerungskabel erforderlich ist. Dadurch werden Verbindungspunkte und eine mögliche Signalverschlechterung in rauen Überwachungsumgebungen reduziert. Diese unarmierte Sonde ist mit standardmäßigen koaxialen Miniatur-ClickLoc-Steckverbindern ausgestattet und für Installationen in allgemeinen Bereichen zertifiziert, in denen keine Zulassungen für explosionsgefährdete Bereiche erforderlich sind.

Merkmale

• Wirbelstrom-Messprinzip zur berührungslosen Überwachung von Wellenschwingungen und -auslenkungen.
• Robuste 8-mm-Spitze aus hochwertigem Polyphenylensulfid (PPS) für hervorragende Beständigkeit gegen chemische Angriffe.
• Gewindelose Länge von 0,0 Zoll und gesamte Gehäuselänge von 3,8 Zoll, vollständig mit standardmäßigen 3/8-24-UNF-Gewinden versehen.
• Integriertes standardmäßiges 9,0-Meter-(29,5-Fuß-)Triaxialkabel, wodurch bei 9-Meter-Systemketten kein Verlängerungskabel erforderlich ist.
• Das patentierte TipLoc-Formverfahren erzeugt eine robuste Verbindung zwischen der Sondenspitze und dem Edelstahlgehäuse.
• Ausgestattet mit einem vergoldeten Miniatur-Koaxialstecker ClickLoc für widerstandsarme, zuverlässige Verbindungen.
• Vollständig rückwärtskompatibel und austauschbar mit Transducer-Komponenten der älteren 3300-Serie ohne XL.

Anwendungen

• Messung der Radialschwingung und Axialposition von Dampf- und Gasturbinen.
• Überwachung der Rotorausrückung bei Zentrifugalkompressoren und -pumpen.
• Überprüfung der Ölfilmdicke und des Spiels bei Gleitlagern.
• Erkennung von Verschleiß an Axiallagern und Systeme zur frühzeitigen Abschaltung von Maschinen.
• Keyphasor-Referenz und Phasenwinkelmessungen für die Diagnose rotierender Maschinen.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Diese Sonde wird über ihr integriertes Koaxialkabel direkt an die Kette der Überwachungsinstrumente angeschlossen. Der vergoldete Stecker wird fest mit dem Gegenstecker verbunden, um eine Signaldämpfung zu verhindern.

Installationsrichtlinien

• Reinigen Sie die Montagegewinde gründlich, bevor Sie die Sonde einschrauben.
• Stellen Sie den korrekten Abstand sicher, indem Sie den statischen Sondenabstand gemäß den Kalibrierungsanweisungen einstellen. Der empfohlene Zielabstand beträgt -9 Vdc, was einem Abstand von etwa 1.27 mm (50 mils) zum Ziel aus AISI-4140-Stahl entspricht.
• Überschreiten Sie bei standardmäßig nach vorne montierten Sonden nicht das maximale Nenndrehmoment für die Installation von 22.6 Nm (200 in-lbf). Die ersten drei Gewindegänge dürfen mit maximal 7.5 Nm (66 in-lbf) angezogen werden.
• Verlegen Sie das FEP-isolierte Koaxialkabel vorsichtig innerhalb dafür vorgesehener industrieller Kabelkanäle oder Kabelpritschen. Halten Sie einen Mindestbiegeradius von 25.4 mm (1.0 in) ein, um ein Abscheren des Mantels oder eine Beschädigung des Leiters zu verhindern.

Konformität und Zertifizierungen

• CE-Kennzeichnung-konform hinsichtlich elektromagnetischer Verträglichkeit (EMV), ohne spezielle abgeschirmte Kabelkanäle zu erfordern.
• RoHS-konform hinsichtlich Beschränkungen gefährlicher Chemikalien.
• Sicher für den allgemeinen Einsatz in nicht explosionsgefährdeten Industrieanlagen mit allgemeinem Verwendungszweck (Option 00).
