Beschreibung

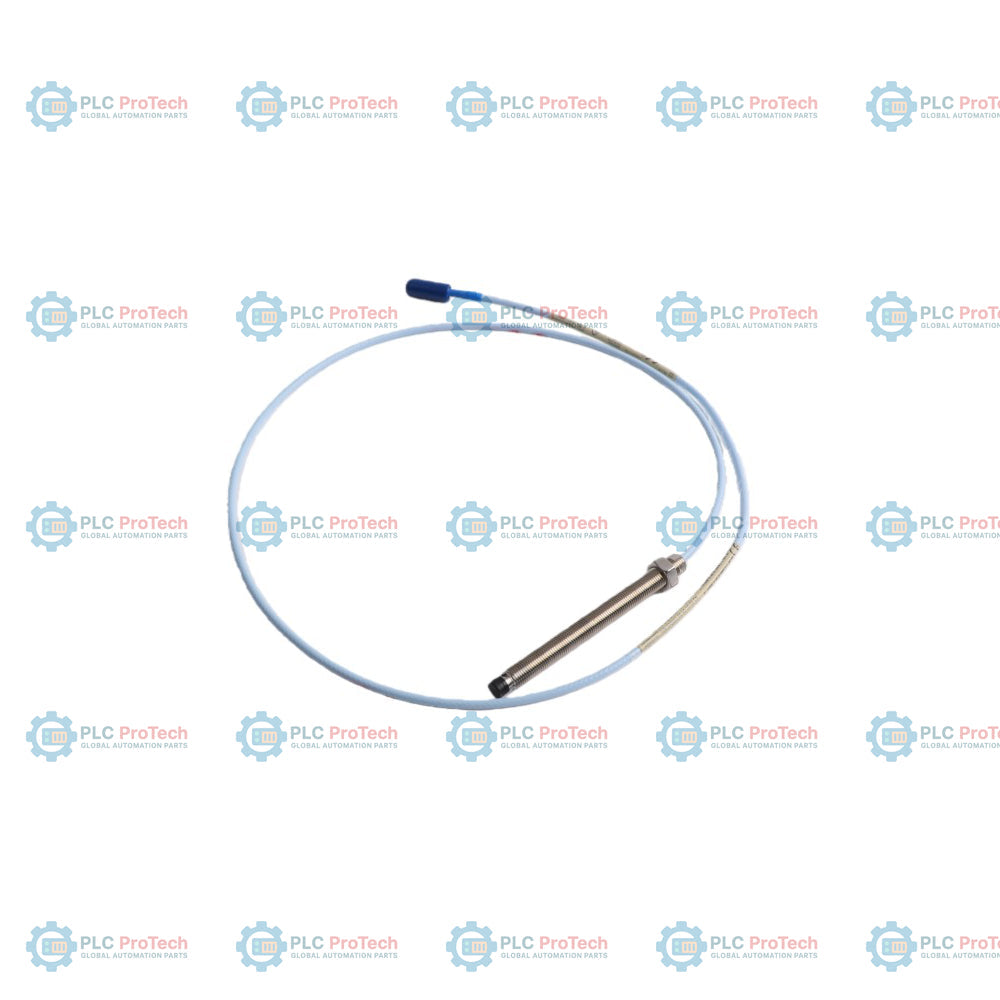

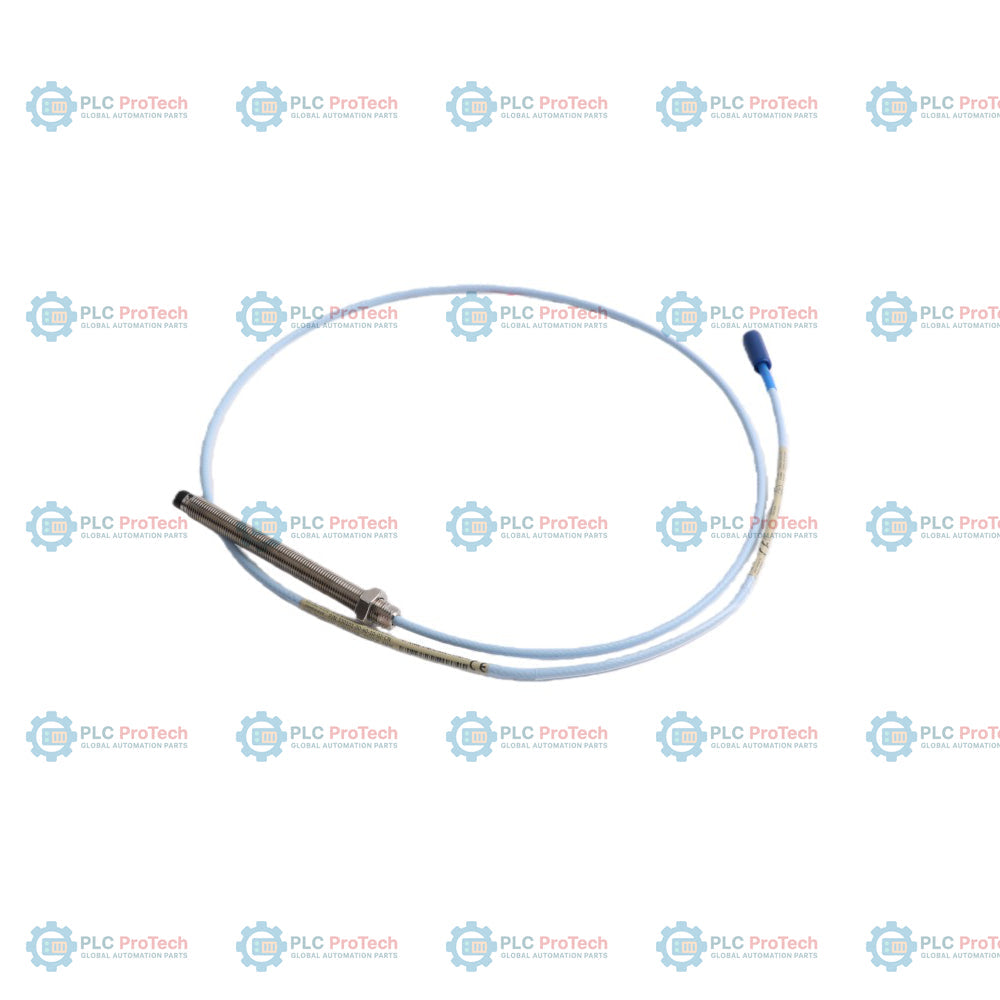

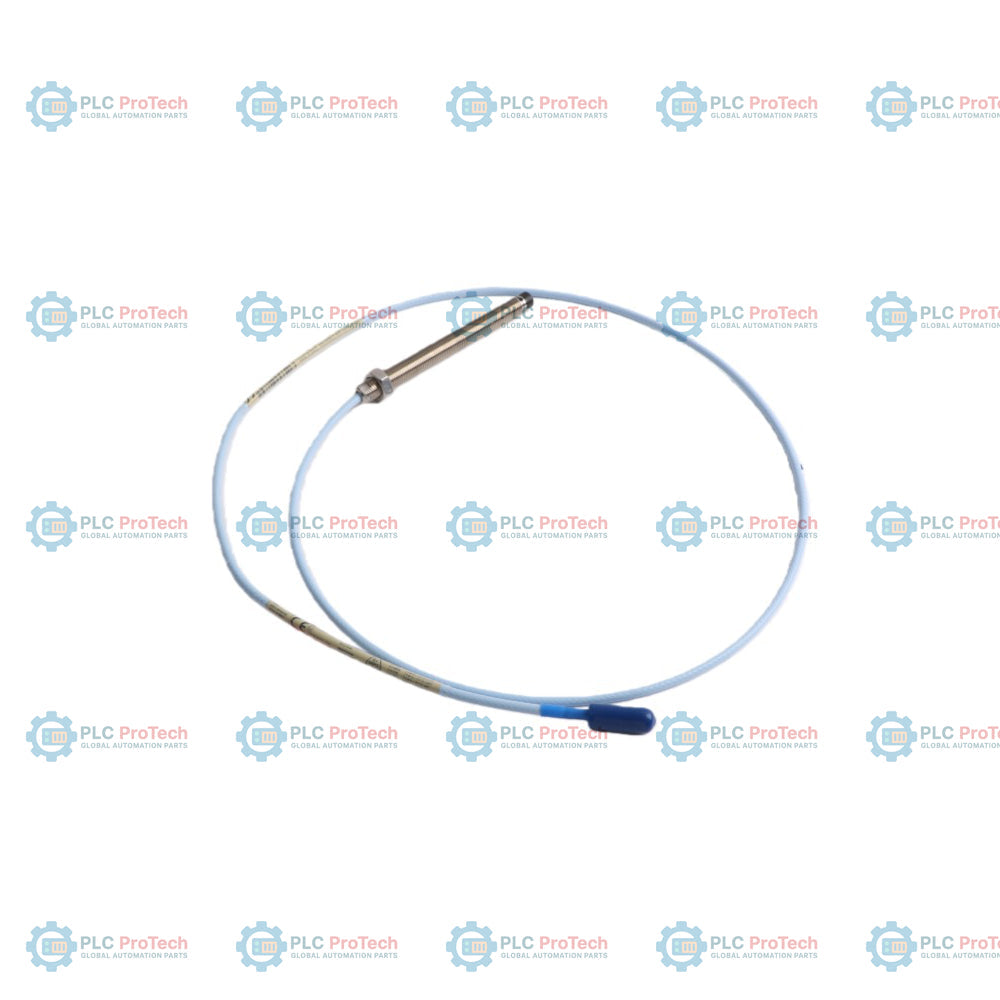

Der für raue industrielle Umgebungen entwickelte Bently Nevada 330101-00-40-10-11-05 ist eine 8-mm-Näherungssonde mit einem vollständig mit Gewinde versehenen 4,0-Zoll-Gehäuse, einem patentierten FluidLoc-Flüssigkeitssperrkabel, einem vorinstallierten Steckerschutz und umfassenden globalen Zertifizierungen für explosionsgefährdete Bereiche. Als wesentlicher Bestandteil des 3300 XL 8 mm Näherungsaufnehmersystems arbeitet dieser Sensor nach dem Wirbelstromprinzip und ermöglicht hochpräzise berührungslose Messungen von Wellenschwingungen und -verlagerungen an kritischen rotierenden Maschinen. Er ist vollständig mit standardmäßigen 3300-XL-Proximitor-Sensoren (wie der Serie 330180) und standardmäßigen 3300-XL-Verlängerungskabeln kompatibel und bietet vollständige Austauschbarkeit, ohne dass eine Neukalibrierung auf dem Prüfstand erforderlich ist.

Diese hochspezifische Variante zeichnet sich durch ihre gewindelose Länge von 0,0 Zoll (A: 00) und die Gehäuselänge von 4,0 Zoll (B: 40) mit standardmäßigen 3/8-24-UNF-Gewinden aus, wodurch die Sonde tief und sicher in Maschinengehäusen oder Lagergehäusen montiert werden kann. Sie verfügt über die fortschrittliche Steckerkonfiguration Option 11 (D: 11) mit einem FluidLoc-Kabel, das verhindert, dass Prozessöl oder andere Schmierflüssigkeiten durch das Innere des Kabelmantels wandern. Außerdem umfasst sie einen integrierten, werkseitig installierten Fluorsilikon-Steckerschutz, der die koaxiale ClickLoc-Verbindung vor Umgebungsfeuchtigkeit, Dämpfen und Öl schützt. Für den Einsatz in flüchtigen Industrieprozessen ist die Sonde mit den Zulassungen der Option 05 (E: 05) ausgestattet und erfüllt Sicherheitszertifizierungen für explosionsgefährdete Bereiche, darunter ATEX, IECEx und CSA.

Merkmale

• Vollständig mit Gewinde versehenes 4,0-Zoll-Gehäuse: Ausgestattet mit 3/8-24-UNF-Gewinde und einer gewindelosen Länge von 0,0 Zoll, um maximalen Gewindeeingriff und eine tiefe Reichweite in Maschinenwänden zu gewährleisten.
• FluidLoc-Kapillardichtung: Das spezielle FluidLoc-Kabel verhindert, dass Prozessflüssigkeiten und Öl durch die inneren Kanäle des Kabelmantels wandern.
• Vorinstallierter Steckerschutz: Der Fluorsilikonschutz isoliert den vergoldeten koaxialen ClickLoc-Miniaturstecker vor Feuchtigkeit, Schmutz und korrosiven Elementen.
• Robuste Tastspitzenkonstruktion: Verfügt über eine langlebige molekulare TipLoc-Verbindung zwischen der Tastspitze und dem Edelstahlgehäuse, die hohen Temperaturen und Drücken standhält.
• Hochfeste Verbindung: Umfasst eine CableLoc-Ummantelung, die eine Zugfestigkeit von bis zu 330 N (75 lbf) bietet und das Kabel an der Sondenspitze und am Stecker sichert.
• Globale Konformität für explosionsgefährdete Bereiche: Vorab für explosionsgefährdete Umgebungen gemäß ATEX-, IECEx- und CSA-Richtlinien zertifiziert.
• Abwärtskompatibilität: Vollständig austauschbar mit standardmäßigen Komponenten der 3300-Serie ohne XL für 5-mm- und 8-mm-Systeme.

Anwendungen

Diese spezifische Konfiguration ist für die Zustandsüberwachung und den Sicherheitsschutz von Maschinen der Schwerindustrie optimiert, insbesondere in Systemen mit hohen Anforderungen an die Flüssigkeitseindämmung:

• Dampf- und Gasturbinen: Überwachung radialer Wellenschwingungen und Erfassung der axialen Schubposition unter harten Bedingungen.
• Kreisel- und Schraubenkompressoren: Präzise dynamische Wegmessungen in druckbeaufschlagten Gasgehäusen.
• Industriegetriebe und Pumpen: Zuverlässigkeits- und Schubmessung in Systemen mit Druckölschmierung.
• Maschinen in explosionsgefährdeten Bereichen: Eigensichere Schwingungsüberwachung an rotierenden Wellen in explosiven chemischen oder petrochemischen Umgebungen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Um einen ordnungsgemäßen Betrieb sicherzustellen und mechanische Schäden zu vermeiden, wenden Sie bei der Installation die folgenden technischen Maßnahmen an:

• Grenzen des Gewindeeingriffs: Überschreiten Sie nicht die maximal zulässige Gewindeeingriffslänge von 0,563 Zoll (14,3 mm), um ein Verklemmen zu vermeiden. Sichern Sie die Befestigung mit einer Sicherungsmutter und Sicherungsdraht von Bently Nevada.
• Einstellung des Kalibrierspalts: Stellen Sie den anfänglichen Abstand zwischen Sensor und Wellenziel entsprechend dem kalibrierten linearen Messbereich des zugehörigen 3300 XL Proximitor-Sensors ein (typischerweise 2,0 mm oder 80 mil).
• ClickLoc-Kupplung: ClickLoc-Koaxialstecker dürfen nur handfest angezogen werden. Beim Einrasten des Verriegelungsmechanismus ist ein fühl- und hörbares Klicken wahrnehmbar. Verwenden Sie keine Zangen oder andere mechanische Werkzeuge an ClickLoc-Steckverbindern.
• FluidLoc-Kabelintegrität: Vermeiden Sie bei der Leitungsführung enge Biegungen oder Quetschungen des FluidLoc-Kabels, damit die inneren Barrieren, die den Kabelmantel gegen das Eindringen von Flüssigkeiten abdichten, nicht beschädigt werden.
• Leitungsführung und Abschirmung: Führen Sie die Sensorkabel in dedizierten, geerdeten Metallrohren oder Kabelrinnensystemen, um das Schwingungssignal von elektromagnetischen Störungen zu isolieren.

Konformität und Zertifizierungen

Dieser Näherungssensor ist gemäß den folgenden Zertifizierungen für raue und explosionsgefährdete Umgebungen qualifiziert:

• Behördliche Zulassungen (Option 05): Von CSA, ATEX und IECEx für die Installation in eigensicheren und explosionsgefährdeten Bereichen (Zone 0, Zone 1 sowie Division 1/2) zertifiziert.
• CE-Kennzeichnung: Bei Verwendung in einem integrierten 3300 XL-System vollständig konform mit den europäischen CE-Richtlinien zur elektromagnetischen Verträglichkeit (RFI/EMI-Störfestigkeit) und zu Umweltstandards.
• API-Norm 670: In Kombination mit passenden Verlängerungskabeln und Proximitor-Sensoren werden die Anforderungen der Norm 670 des American Petroleum Institute an Mechanik, linearen Messbereich und thermische Stabilität vollständig erfüllt.
